Слайд 1Муниципальное казённое образовательное учреждение
«Нидымская основная школа» Эвенкийского муниципального района Красноярского края
Исследовательская работа «Исследование эффективности применения систем солнечной генерации в небольшом посёлке, в условиях Крайнего севера».
Выполнил:
Ученик 9 класса Плишкин В.Р.
Руководитель:
Шаткин В.В.
Учитель географии и биологии

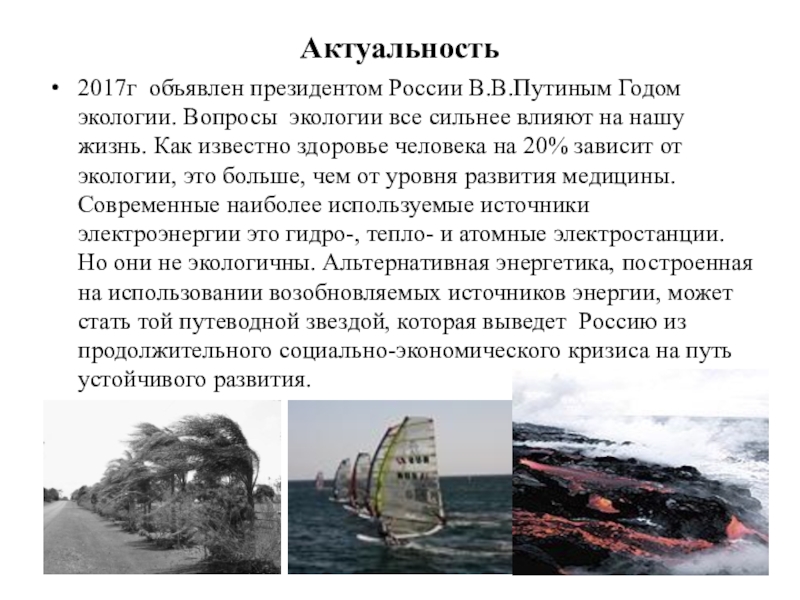

Слайд 2Актуальность
2017г объявлен президентом России В.В.Путиным Годом экологии. Вопросы экологии все
сильнее влияют на нашу жизнь. Как известно здоровье человека на 20% зависит от экологии, это больше, чем от уровня развития медицины. Современные наиболее используемые источники электроэнергии это гидро-, тепло- и атомные электростанции. Но они не экологичны. Альтернативная энергетика, построенная на использовании возобновляемых источников энергии, может стать той путеводной звездой, которая выведет Россию из продолжительного социально-экономического кризиса на путь устойчивого развития.

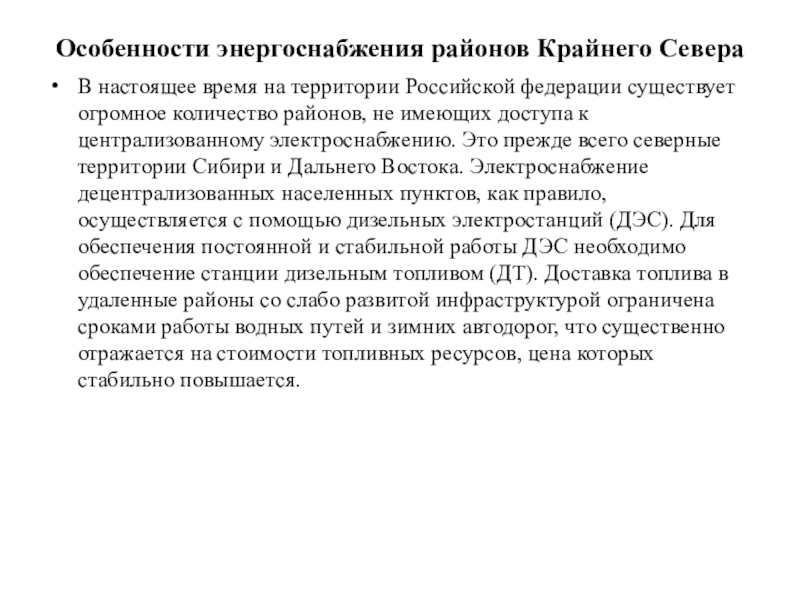

Слайд 3Особенности энергоснабжения районов Крайнего Севера
В настоящее время на территории Российской федерации
существует огромное количество районов, не имеющих доступа к централизованному электроснабжению. Это прежде всего северные территории Сибири и Дальнего Востока. Электроснабжение децентрализованных населенных пунктов, как правило, осуществляется с помощью дизельных электростанций (ДЭС). Для обеспечения постоянной и стабильной работы ДЭС необходимо обеспечение станции дизельным топливом (ДТ). Доставка топлива в удаленные районы со слабо развитой инфраструктурой ограничена сроками работы водных путей и зимних автодорог, что существенно отражается на стоимости топливных ресурсов, цена которых стабильно повышается.

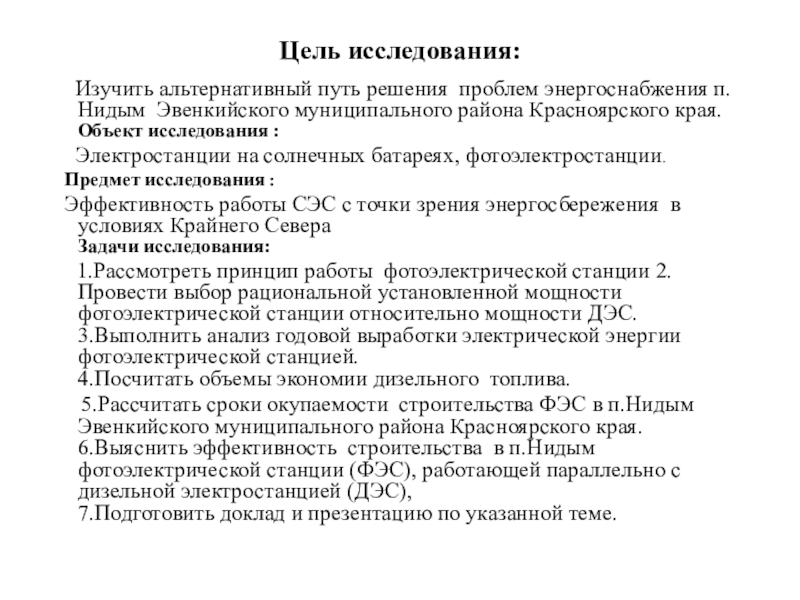

Слайд 4Цель исследования:
Изучить альтернативный путь решения проблем энергоснабжения п.Нидым
Эвенкийского муниципального района Красноярского края. Объект исследования :
Электростанции на солнечных батареях, фотоэлектростанции.
Предмет исследования :
Эффективность работы СЭС с точки зрения энергосбережения в условиях Крайнего Севера Задачи исследования:
1.Рассмотреть принцип работы фотоэлектрической станции 2.Провести выбор рациональной установленной мощности фотоэлектрической станции относительно мощности ДЭС. 3.Выполнить анализ годовой выработки электрической энергии фотоэлектрической станцией. 4.Посчитать объемы экономии дизельного топлива.
5.Рассчитать сроки окупаемости строительства ФЭС в п.Нидым Эвенкийского муниципального района Красноярского края. 6.Выяснить эффективность строительства в п.Нидым фотоэлектрической станции (ФЭС), работающей параллельно с дизельной электростанцией (ДЭС), 7.Подготовить доклад и презентацию по указанной теме.

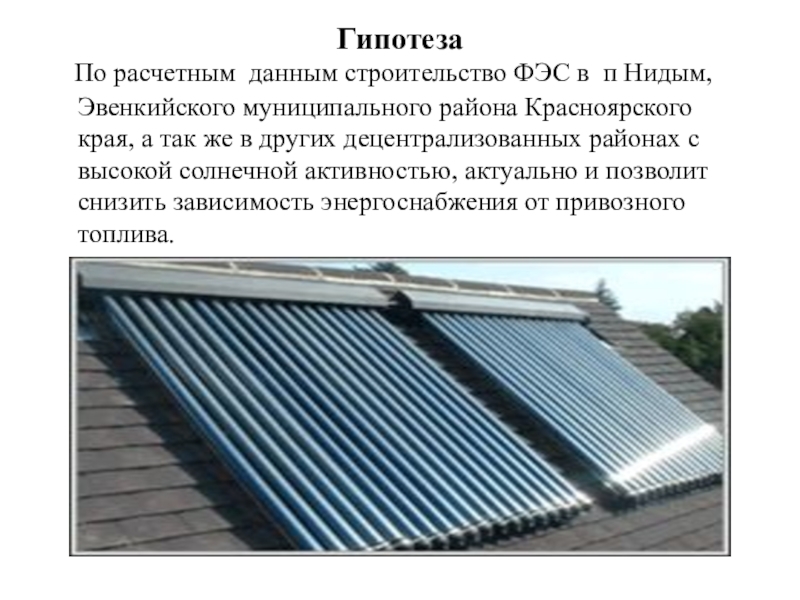

Слайд 5Гипотеза
По расчетным данным строительство ФЭС в п Нидым, Эвенкийского
муниципального района Красноярского края, а так же в других децентрализованных районах с высокой солнечной активностью, актуально и позволит снизить зависимость энергоснабжения от привозного топлива.

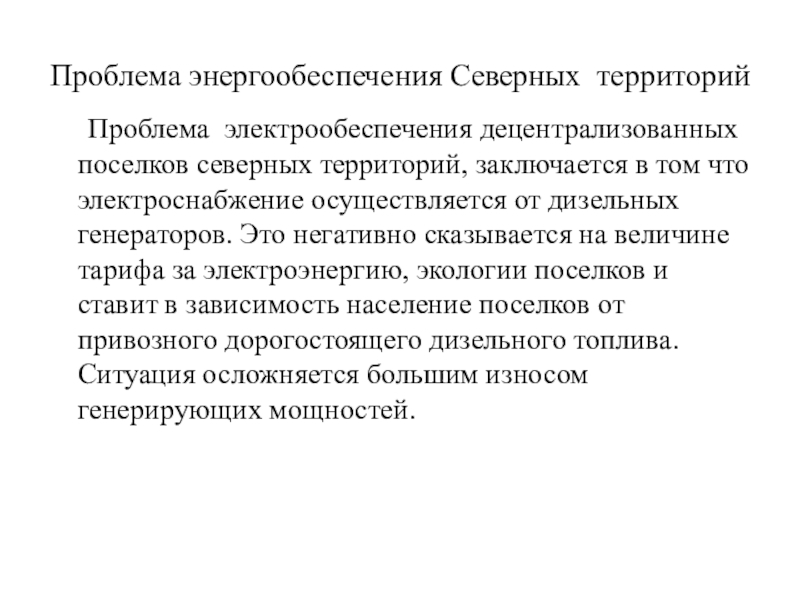

Слайд 6Проблема энергообеспечения Северных территорий
Проблема электрообеспечения децентрализованных поселков северных
территорий, заключается в том что электроснабжение осуществляется от дизельных генераторов. Это негативно сказывается на величине тарифа за электроэнергию, экологии поселков и ставит в зависимость население поселков от привозного дорогостоящего дизельного топлива. Ситуация осложняется большим износом генерирующих мощностей.

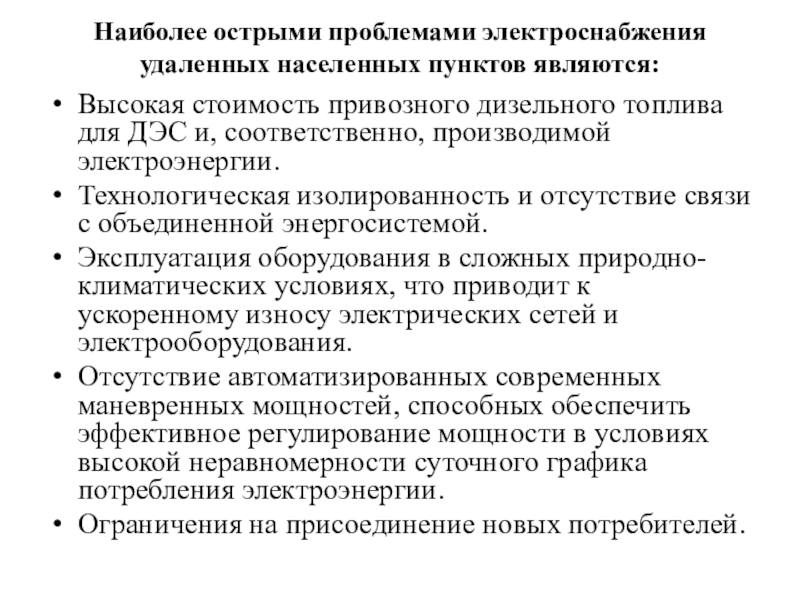

Слайд 7Наиболее острыми проблемами электроснабжения удаленных населенных пунктов являются:
Высокая стоимость привозного дизельного
топлива для ДЭС и, соответственно, производимой электроэнергии.
Технологическая изолированность и отсутствие связи с объединенной энергосистемой.
Эксплуатация оборудования в сложных природно-климатических условиях, что приводит к ускоренному износу электрических сетей и электрооборудования.
Отсутствие автоматизированных современных маневренных мощностей, способных обеспечить эффективное регулирование мощности в условиях высокой неравномерности суточного графика потребления электроэнергии.
Ограничения на присоединение новых потребителей.

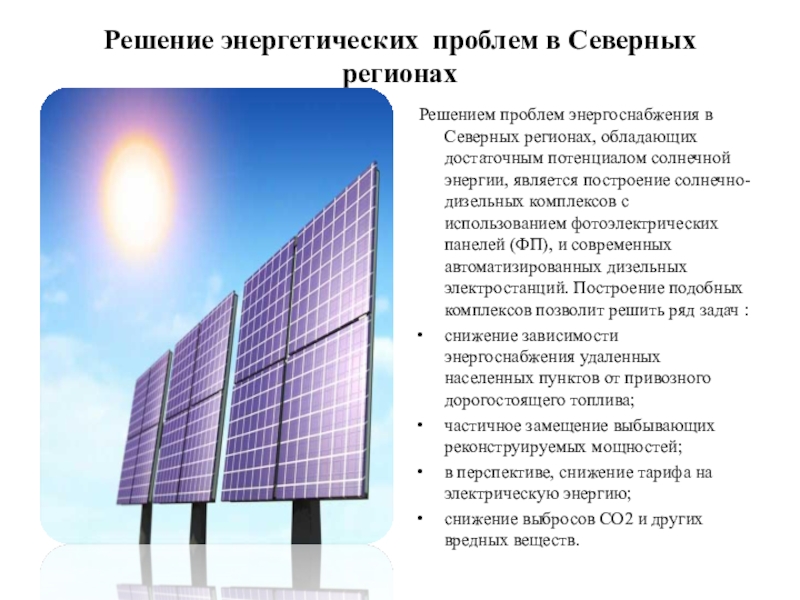

Слайд 8Решение энергетических проблем в Северных регионах
Решением проблем энергоснабжения в Северных
регионах, обладающих достаточным потенциалом солнечной энергии, является построение солнечно-дизельных комплексов с использованием фотоэлектрических панелей (ФП), и современных автоматизированных дизельных электростанций. Построение подобных комплексов позволит решить ряд задач :
снижение зависимости энергоснабжения удаленных населенных пунктов от привозного дорогостоящего топлива;
частичное замещение выбывающих реконструируемых мощностей;
в перспективе, снижение тарифа на электрическую энергию;
снижение выбросов СO2 и других вредных веществ.

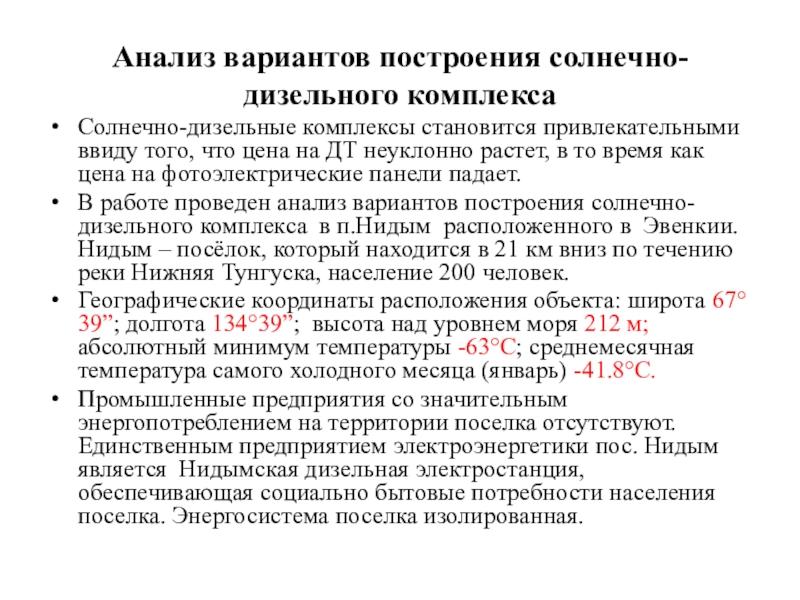

Слайд 9Анализ вариантов построения солнечно- дизельного комплекса
Солнечно-дизельные комплексы становится привлекательными ввиду того,
что цена на ДТ неуклонно растет, в то время как цена на фотоэлектрические панели падает.
В работе проведен анализ вариантов построения солнечно-дизельного комплекса в п.Нидым расположенного в Эвенкии. Нидым – посёлок, который находится в 21 км вниз по течению реки Нижняя Тунгуска, население 200 человек.
Географические координаты расположения объекта: широта 67°39”; долгота 134°39”; высота над уровнем моря 212 м; абсолютный минимум температуры -63°С; среднемесячная температура самого холодного месяца (январь) -41.8°С.
Промышленные предприятия со значительным энергопотреблением на территории поселка отсутствуют. Единственным предприятием электроэнергетики пос. Нидым является Нидымская дизельная электростанция, обеспечивающая социально бытовые потребности населения поселка. Энергосистема поселка изолированная.
Слайд 10Необходима модернизация дизель-генераторов
Парк дизельных генераторов устарел, как морально, так
и физически. Синхронная работа подобной ДЭС с фото электростанцией (ФЭС) невозможна без замены системы автоматики дизелей, что в свою очередь потребует реконструкцию и модернизацию самих дизель- генераторов.
За год ДЭС пос. Нидым на нужды электроснабжения потребляет около 75000 тонн дизельного топлива, при этом вырабатывает 23200 тыс. кВт*ч электрической энергии. Годовой график электрической нагрузки ДЭС приведен на рис. 1. По графику видно, что в наиболее солнечный летний сезон потребность в электроэнергии в три раза меньше по сравнению с зимним.

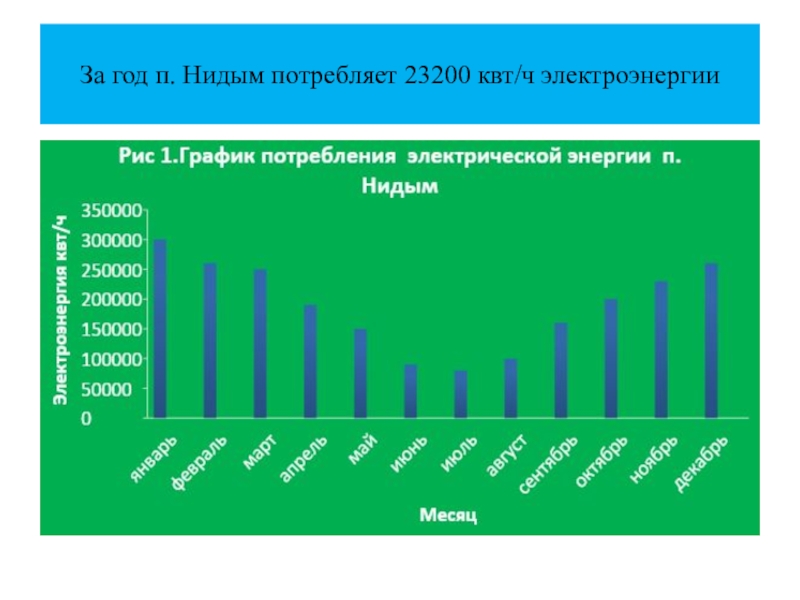

Слайд 11За год п. Нидым потребляет 23200 квт/ч электроэнергии
Слайд 12Основная цель строительства фотоэлектростанции -снижение тарифа Таблица №
2
При постоянном росте цен на дизельное топливо (см. таблицу №2), производство электрической энергии постоянно увеличивается в цене. Тариф на электроэнергию в пос. Нидым более чем на 60% определяется топливной составляющей. Поэтому основной целью строительства фотоэлектростанции в перспективе является снижение тарифа за счет экономии привозного дорогостоящего ДТ.

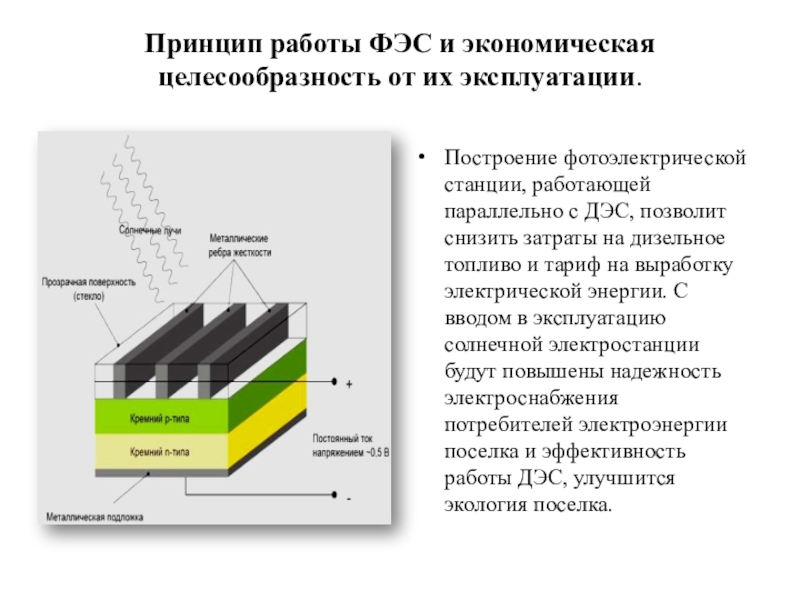

Слайд 13Принцип работы ФЭС и экономическая целесообразность от их эксплуатации.
Построение фотоэлектрической станции,
работающей параллельно с ДЭС, позволит снизить затраты на дизельное топливо и тариф на выработку электрической энергии. С вводом в эксплуатацию солнечной электростанции будут повышены надежность электроснабжения потребителей электроэнергии поселка и эффективность работы ДЭС, улучшится экология поселка.
Слайд 14Опыт работы СЭС в условиях длительного полярного дня
Опыт работы солнечных электростанций
показал, что в условиях длительного полярного дня большую пользу приносит не только пассивное использование солнечной энергии (зеркальные веранды, усиленная теплоизоляция), но и пассивные системы теплоснабжения (солнечные коллекторы с водой или с другим аккумулятором тепла). Не потеряли своего значения и активные системы фотоэлементов, функционирующих также и при облачной погоде.
Слайд 15Преимущества солнечных батарей
они полностью безвредны как для человека, так и для
окружающей среды;
– для них не нужно топливо – они используют естественные природные ресурсы;
– солнечные батареи удобны в транспортировке;
– способствуют бесперебойному электроснабжению жилого дома;
– такие батареи долговечны, у них большой срок службы – не менее 20 лет.

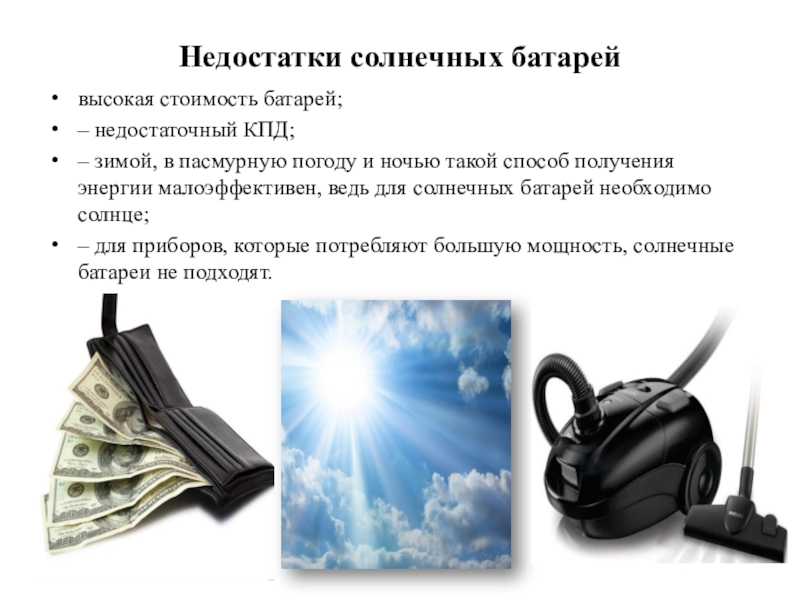

Слайд 16Недостатки солнечных батарей
высокая стоимость батарей;
– недостаточный КПД;
– зимой, в пасмурную погоду
и ночью такой способ получения энергии малоэффективен, ведь для солнечных батарей необходимо солнце;
– для приборов, которые потребляют большую мощность, солнечные батареи не подходят.

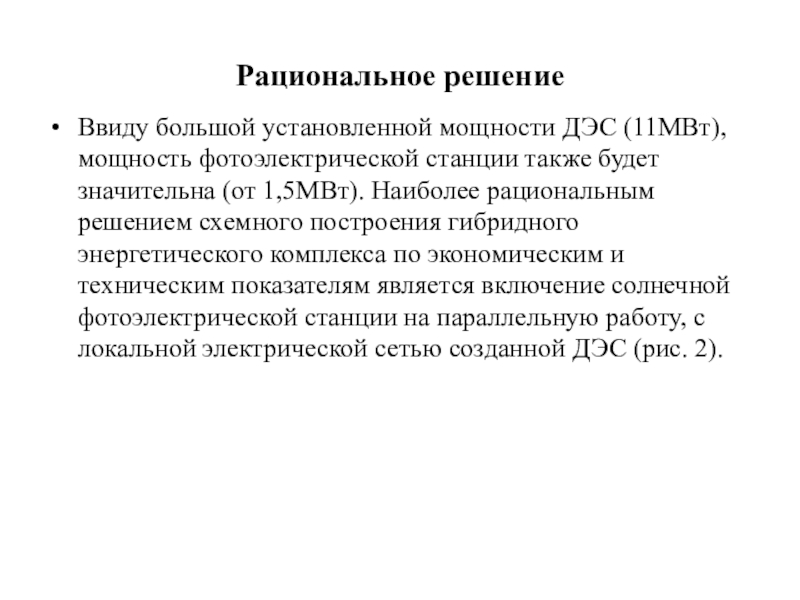

Слайд 17Рациональное решение
Ввиду большой установленной мощности ДЭС (11МВт), мощность фотоэлектрической станции также
будет значительна (от 1,5МВт). Наиболее рациональным решением схемного построения гибридного энергетического комплекса по экономическим и техническим показателям является включение солнечной фотоэлектрической станции на параллельную работу, с локальной электрической сетью созданной ДЭС (рис. 2).

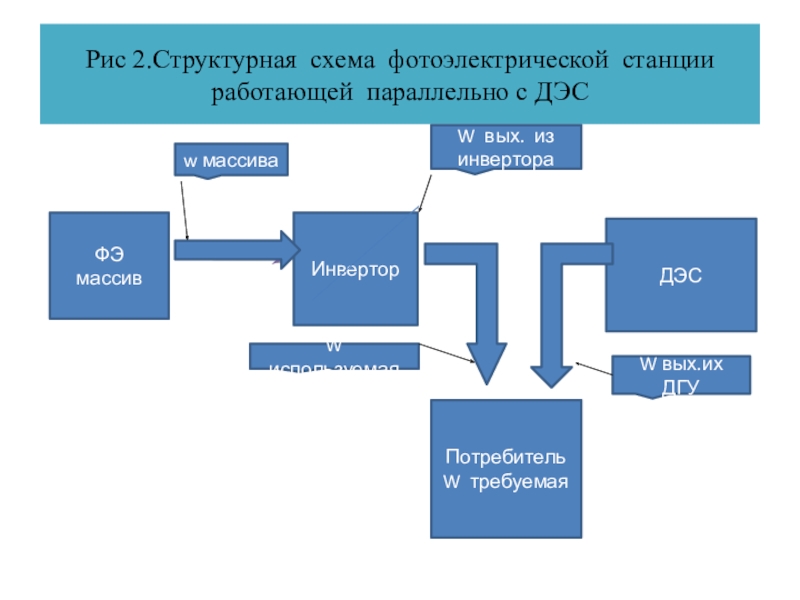

Слайд 18Рис 2.Структурная схема фотоэлектрической станции работающей параллельно с ДЭС
ФЭ
массив
Инвертор
ДЭС
Потребитель
W требуемая
w массива
W вых. из инвертора
W вых.их ДГУ
W используемая
Слайд 19Расчёт выработки энергии фотоэлектрической станцией
Для проведения расчетов выработки энергии фотоэлектрической станцией
использованы данные инсоляции и температуры, приведенные в таблице №3. Оптимальны фиксированный угол наклона панелей равен 52° и был определен с помощью программного продукта.
Слайд 20Таблица 3. Метеорологические данные
Фактически вырабатываемая электроэнергия и экономия топлива на ФЭС
различной мощности
Таблица № 4

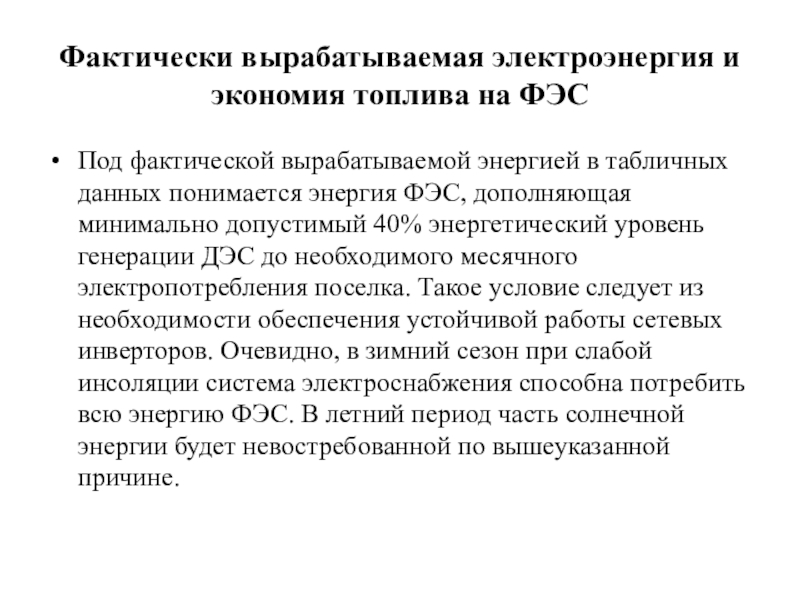

Слайд 22Фактически вырабатываемая электроэнергия и экономия топлива на ФЭС
Под фактической вырабатываемой энергией
в табличных данных понимается энергия ФЭС, дополняющая минимально допустимый 40% энергетический уровень генерации ДЭС до необходимого месячного электропотребления поселка. Такое условие следует из необходимости обеспечения устойчивой работы сетевых инверторов. Очевидно, в зимний сезон при слабой инсоляции система электроснабжения способна потребить всю энергию ФЭС. В летний период часть солнечной энергии будет невостребованной по вышеуказанной причине.

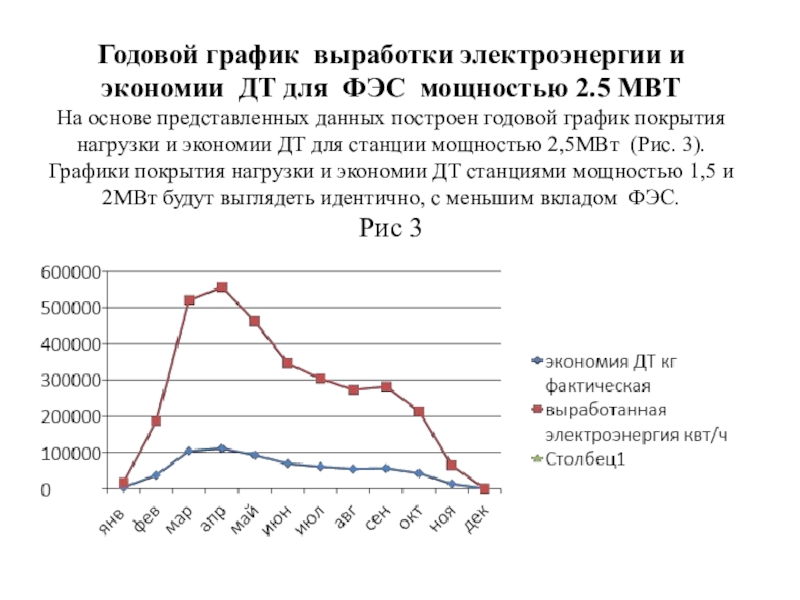

Слайд 24Годовой график выработки электроэнергии и экономии ДТ для ФЭС мощностью 2.5
МВТ На основе представленных данных построен годовой график покрытия нагрузки и экономии ДТ для станции мощностью 2,5МВт (Рис. 3). Графики покрытия нагрузки и экономии ДТ станциями мощностью 1,5 и 2МВт будут выглядеть идентично, с меньшим вкладом ФЭС.
Рис 3
Слайд 25Вывод
Таким образом, актуальным частичным решением вопроса энергоснабжения децентрализованных областей с высоким
уровнем инсоляции является строительство солнечно-дизельных электростанций. На сегодня имеется необходимый набор зарубежного оборудования, который позволяет осуществлять качественное построение и управление солнечно-дизельными электростанциями.
При строительстве подобных систем ощущается реальная экономия дорогостоящего привозного дизельного топлива и, как следствие, минимизация затрат на его ежегодную доставку. По истечению срока окупаемости есть возможность снижения тарифа на электроэнергию, что сократит ежегодные дотационные затраты государства на электроснабжение отдаленных поселков.
Слайд 26Вывод
Рациональная мощность ФЭС для пос. Нидым равна 2-2,5МВт. Дальнейшее увеличение мощности
дает большую ежегодную экономию по топливу, но при этом недоиспользуется, ввиду большого количества «лишней» энергии (весна, лето), когда нет необходимого количества потребителей.
Из представленных выше данных можно сделать вывод, что рациональный угол наклона панелей 52° выбран из условия увеличения выработки электрической энергии в весенне/осенний период. При этом недоиспользование ФЭС летом минимально. Низкий уровень зимней инсоляции делает нецелесообразным мероприятие по увеличению эффективности ФЭС в этот период.
Рекомендуемой схемой подключения ФЭС для поселков Крайнего Севера при мощности более 100кВт является параллельная работа с локальной дизельной системой электроснабжения.
Слайд 27Заключение
В Эвенкийском районе Красноярского края, в п.Нидым, необходимо строительство
СЭС , которая даст толчок для развития различных производств (например создание круглогодично действующего тепличного комплекса), а так же сэкономит большие бюджетные денежные средства, которые можно направить на благоустройство посёлка, строительство спортивного зала благоустроенных домов, канализации, водопровода и решить проблемы посёлка не только социальные, но и экологические.
