Презентация, доклад на тему Зависимость силы тока от напряжения, сопротивление.

учитель физики
МБОУ СОШ №94
им. Ген. Лизюкова А.И.
Золотых Ирина Юрьевна

от напряжения;
познакомиться с новой физической величиной –
сопротивлением проводника;
развивать экспериментальные умения (выдвигать и
обосновывать гипотезу, планировать эксперимент по её

проверке)

проведения эксперимента;
Подобрать необходимое оборудование;
Провести эксперимент;
Проанализировать результаты;
Сделать выводы.

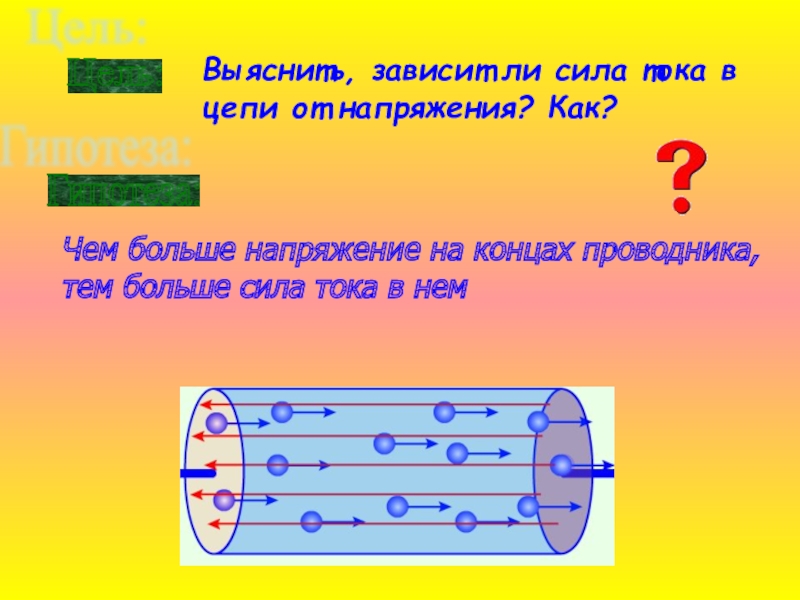

Чем больше напряжение на концах проводника, тем больше сила тока в нем

3 4 5 U, B

1,5

1,25

1,0

0,75

0,5

0,25

Сила тока в проводнике прямо пропорциональ-на напряжению на его концах

Вывод:

– величина, равная отношению напряжения на концах проводника к силе тока в нем.






1 Мом = 1000000 Ом
1 кОм = 1000 Ом
1 мОм = 0,001 Ом

Сопротивление

Единица измерения:

1 Ом – сопротивление такого проводника, в котором при напряжении на концах 1 В сила тока равна 1 А

взаимодействие свободных электронов с ионами кристаллической решетки

Подумайте дома:

От чего может зависеть сопротивление проводников? Запишите свои гипотезы.

Что мешает упорядоченному движению электронов?

ключа.
Соберите цепь по схеме.
Измерьте силу тока в цепи и напряжение на концах резистора.
Рассчитайте сопротивление резистора.

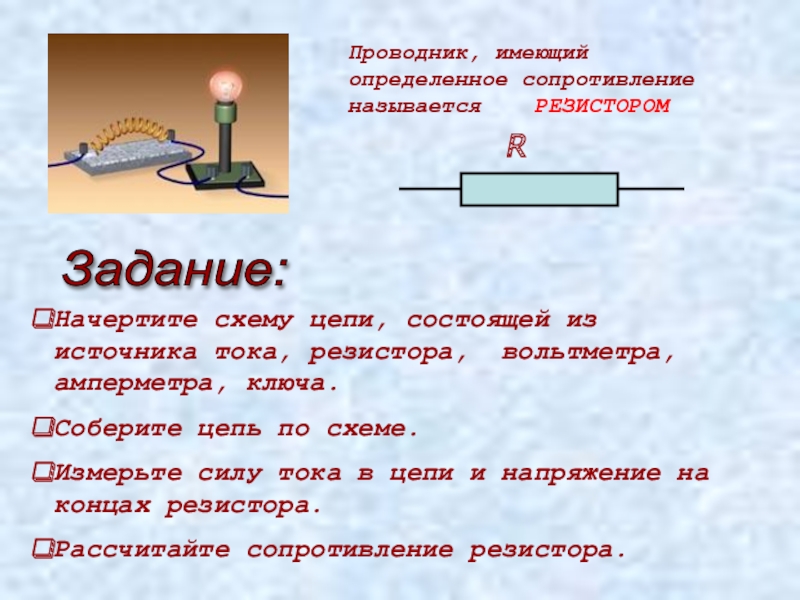

Проводник, имеющий определенное сопротивление называется РЕЗИСТОРОМ

R

3 4 5 U, B

1,5

1,25

1,0

0,75

0,5

0,25

Сила тока в проводнике прямо пропорциональ-на напряжению на его концах

Вывод:

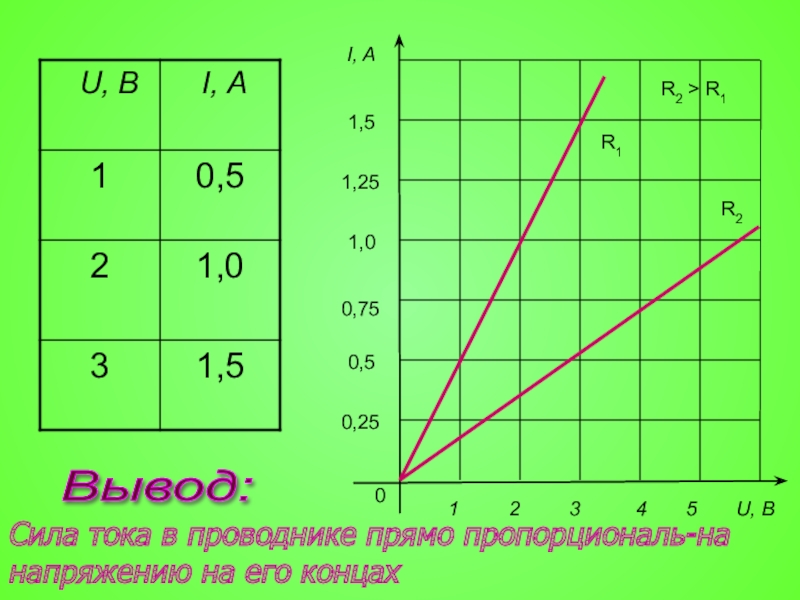

R1

R2

R2 > R1

сила тока в цепи зависит от напряжения?
? Что называют сопротивлением проводника?
? Почему проводники обладают сопротивлением?
? Зависит ли сопротивление проводника от силы
тока в нем? от напряжения на его концах?

2 А. Какой будет сила тока при напряжении 12 В? 3В?
Сколько омов в 0,25 кОм? Выразите 2500 Ом в килоомах.

6 7 8 9 10 U, B

I,A 1,0
0,9
0,8
0,7
0,6
0,5
0,4
0,3
0,2
0,1

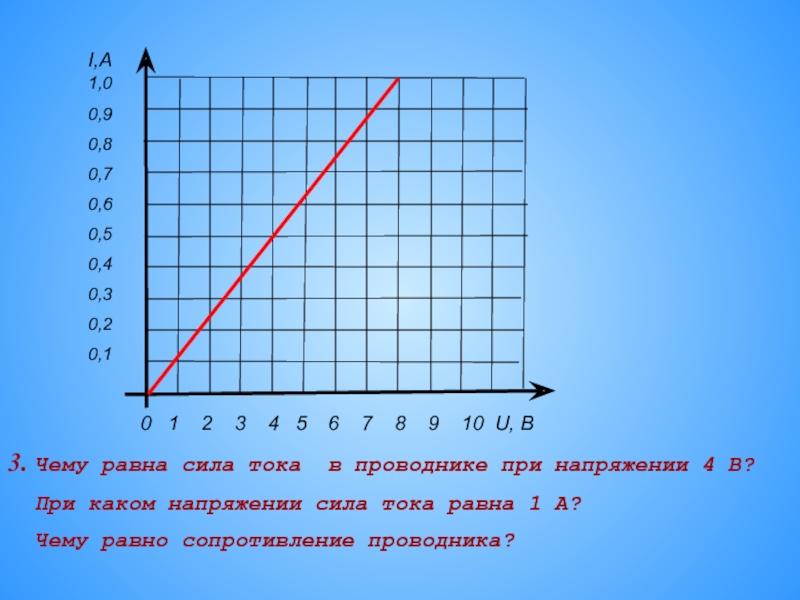

3. Чему равна сила тока в проводнике при напряжении 4 В?
При каком напряжении сила тока равна 1 А?
Чему равно сопротивление проводника?

(№ 1 или № 2) соответствует проводнику с меньшим сопротивлением?

соседней комнате, где стоит торшер.
Как, имея возможность только один раз перейти от выключателей к торшеру, определить, какой из них включает торшер?

Сила тока обозначается буквой _____
3. Формула:

4. Единица силы тока в СИ: ______
5. 100 мА = ______ А; 3 кА = _________ А
6. Прибор для измерения силы тока называется ______________. Он включается в цепь ________________ с тем прибором, силу тока в котором измеряют.
7. Какова цена деления амперметра?

1 вариант

Напряжение – это ________ электричес-кого поля по перемещению заряда ____
Напряжение обозначается буквой ____
3. Формула:

4. Единица напряжения в СИ: ____
5. 10 кВ = ______ В; 50 мВ = _____ В
6.Прибор для измерения напряжения называется_____________. Он включается в цепь ________________к прибору, напряжение на котором нужно измерить.
7. Какова цена деления вольтметра?

2 вариант

в 1 с.

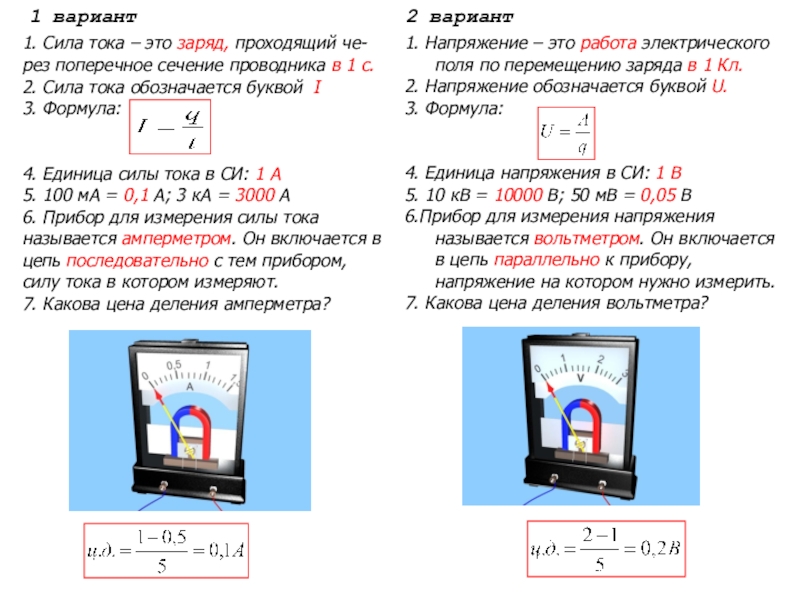

2. Сила тока обозначается буквой I
3. Формула:


4. Единица силы тока в СИ: 1 А
5. 100 мА = 0,1 А; 3 кА = 3000 А
6. Прибор для измерения силы тока называется амперметром. Он включается в цепь последовательно с тем прибором, силу тока в котором измеряют.
7. Какова цена деления амперметра?

1 вариант

1. Напряжение – это работа электрического поля по перемещению заряда в 1 Кл.
2. Напряжение обозначается буквой U.
3. Формула:


4. Единица напряжения в СИ: 1 В
5. 10 кВ = 10000 В; 50 мВ = 0,05 В
6.Прибор для измерения напряжения называется вольтметром. Он включается в цепь параллельно к прибору, напряжение на котором нужно измерить.
7. Какова цена деления вольтметра?

2 вариант

(как вы предпо-лагаете зависит сила тока от напряжения и почему?). Для обоснования гипотезы вспомните:
что такое электрический ток?
что характеризует напряжение?
что характеризует сила тока?
Составьте план проведения экспери-мента (какие величины нужно измерить? что сделать, чтобы достичь цели исследования?).
Какие приборы необходимы для проведения эксперимента?

Задание № 1

Задание № 2

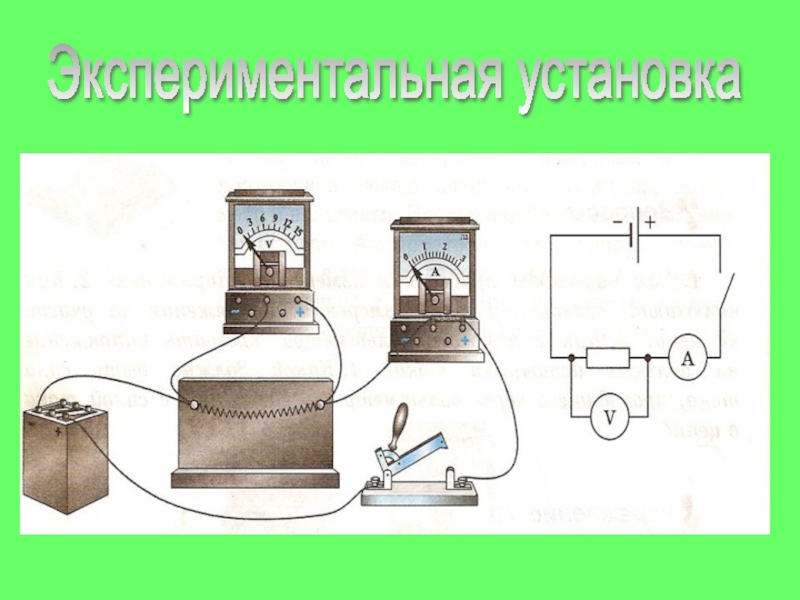

Начертите схему цепи, состоящей из источника тока, резистора, вольтметра, амперметра, ключа.
Соберите цепь по схеме.
Измерьте силу тока в цепи и напряжение на концах резистора.
Рассчитайте сопротивление резистора.

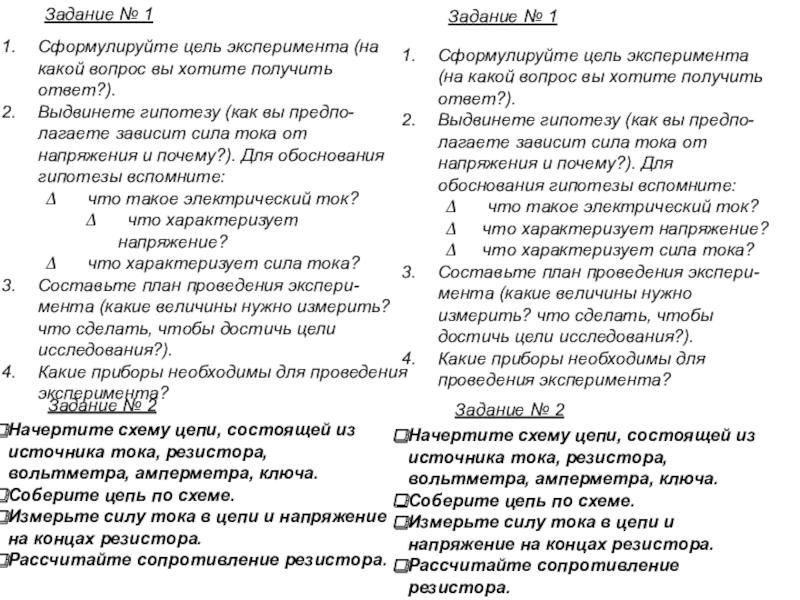

Задание № 1

Сформулируйте цель эксперимента (на какой вопрос вы хотите получить ответ?).
Выдвинете гипотезу (как вы предпо-лагаете зависит сила тока от напряжения и почему?). Для обоснования гипотезы вспомните:
что такое электрический ток?
что характеризует напряжение?
что характеризует сила тока?
Составьте план проведения экспери-мента (какие величины нужно измерить? что сделать, чтобы достичь цели исследования?).
Какие приборы необходимы для проведения эксперимента?

Задание № 2

Начертите схему цепи, состоящей из источника тока, резистора, вольтметра, амперметра, ключа.
Соберите цепь по схеме.
Измерьте силу тока в цепи и напряжение на концах резистора.
Рассчитайте сопротивление резистора.

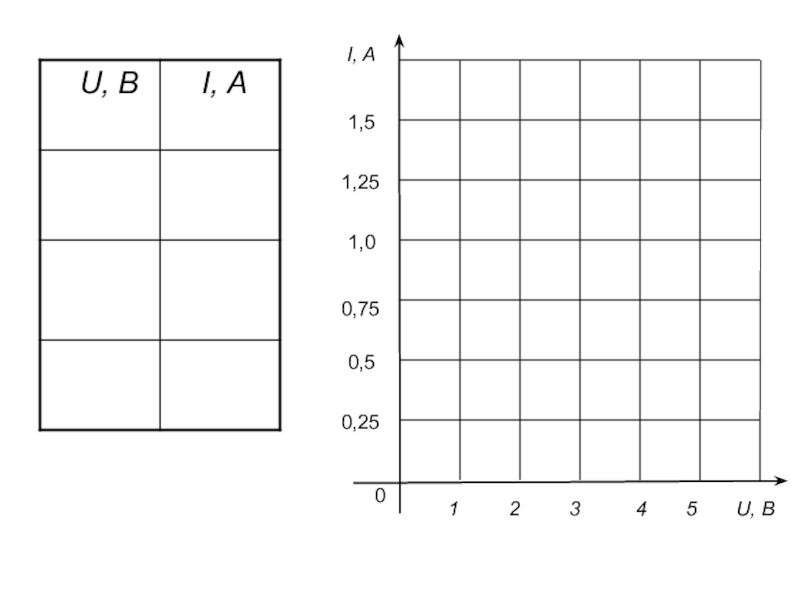

3 4 5 U, B

1,5

1,25

1,0

0,75

0,5

0,25
