магнит, насыпать мелкие железные опилки, то они расположатся под действием сил магнита своеобразными замкнутыми линиями, идущими от северного полюса к южному.

Условно эти линии называются магнитными силовыми линиями.

Совокупность всех силовых линий в данной магнитной цепи называется магнитным потоком

Пространство, в пределах которого проявляется действие силовых линий, называется магнитным полем.

в замкнутой цепи создает электрический ток.
ЭДС наводится (индуктируется) в проводнике всякий раз,
когда магнитные силовые линии пересекают проводник или, наоборот.

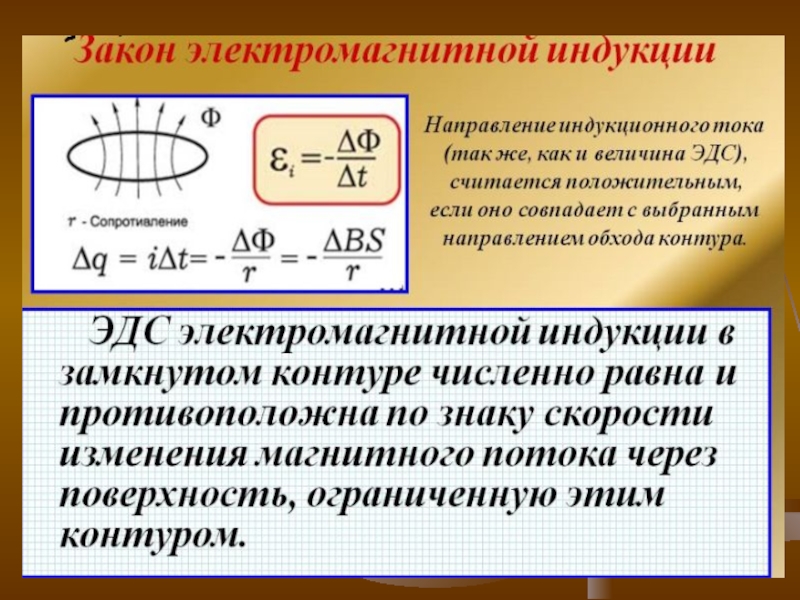

Это явление называется электромагнитной индукцией.

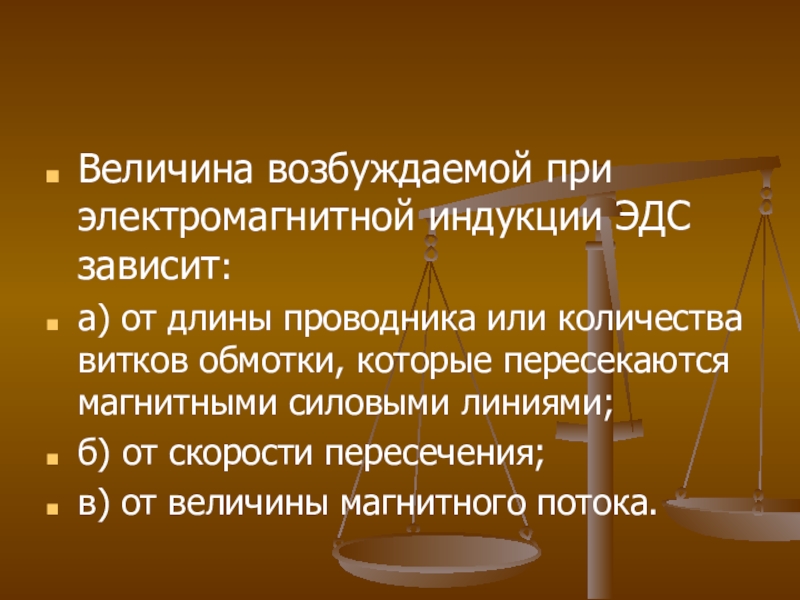

или количества витков обмотки, которые пересекаются магнитными силовыми линиями;
б) от скорости пересечения;
в) от величины магнитного потока.

витков изолированной проволоки,

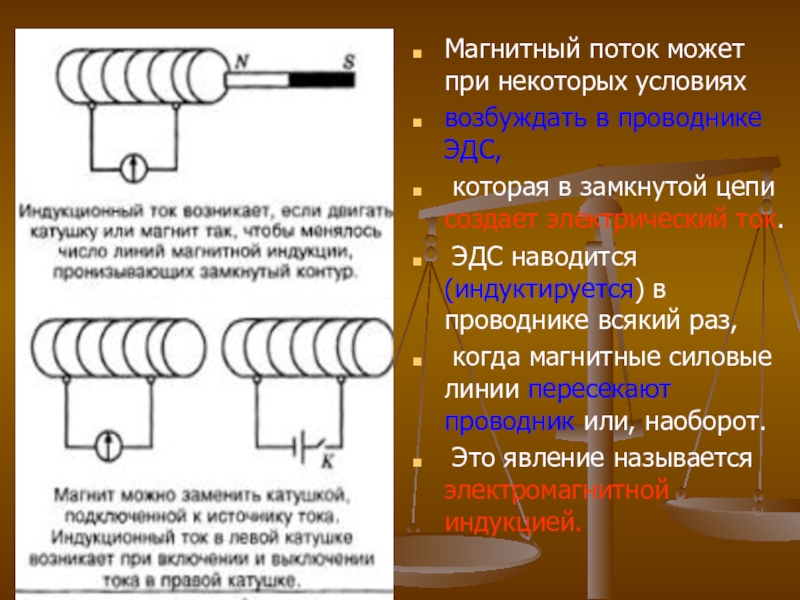

Концы ее соединим с гальваноскопом (прибором с магнитной стрелкой для обнаружения тока и определения его направления).
Если в катушку быстро ввести магнит, то в этот момент стрелка гальваноскопа отклонится, указывая на появление в катушке электрического тока.

Когда магнит остановится, в катушке тока не будет.
Если магнит быстро удалить из катушки, то стрелка гальваноскопа снова отклонится, но уже в другую сторону,
указывая этим на появление в катушке электрического тока

из проводящей проволоки, свитой в виде длинного соленоида.
Вокруг этой катушки и изолированно от нее навита катушка 2,
состоящая из нескольких витков проволоки.
Если теперь по катушке 1 пропустить ток, то, как мы знаем, внутри нее появится магнитное поле
. Это магнитное поле проходит также сквозь катушку 2.
Когда ток в катушке 1 меняется, магнитный поток тоже будет меняться,
и в катушке 2 появится индуцированная э.д.с.

направлению), то в другом проводнике, расположенном рядом с первым, будет возбуждаться электродвижущая сила. Это явление называется взаимной индукцией.

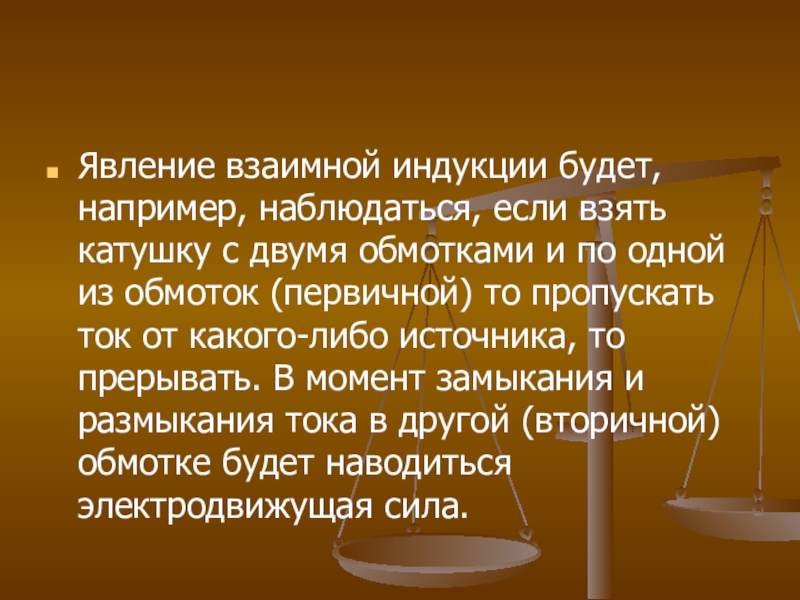

обмотками и по одной из обмоток (первичной) то пропускать ток от какого-либо источника, то прерывать. В момент замыкания и размыкания тока в другой (вторичной) обмотке будет наводиться электродвижущая сила.

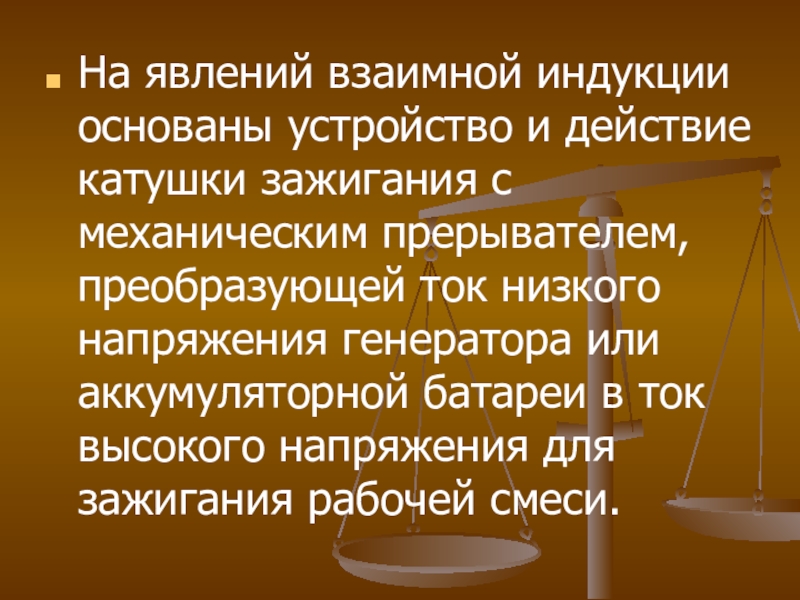

механическим прерывателем, преобразующей ток низкого напряжения генератора или аккумуляторной батареи в ток высокого напряжения для зажигания рабочей смеси.

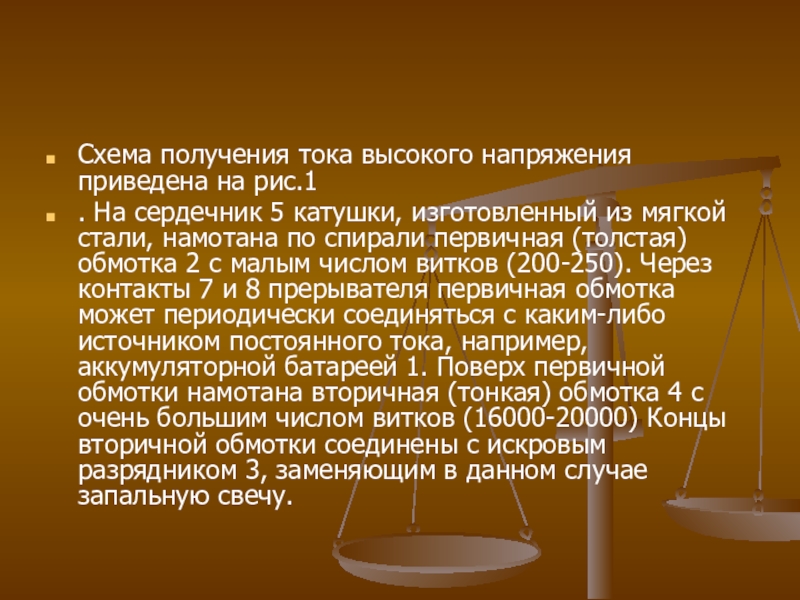

катушки, изготовленный из мягкой стали, намотана по спирали первичная (толстая) обмотка 2 с малым числом витков (200-250). Через контакты 7 и 8 прерывателя первичная обмотка может периодически соединяться с каким-либо источником постоянного тока, например, аккумуляторной батареей 1. Поверх первичной обмотки намотана вторичная (тонкая) обмотка 4 с очень большим числом витков (16000-20000) Концы вторичной обмотки соединены с искровым разрядником 3, заменяющим в данном случае запальную свечу.

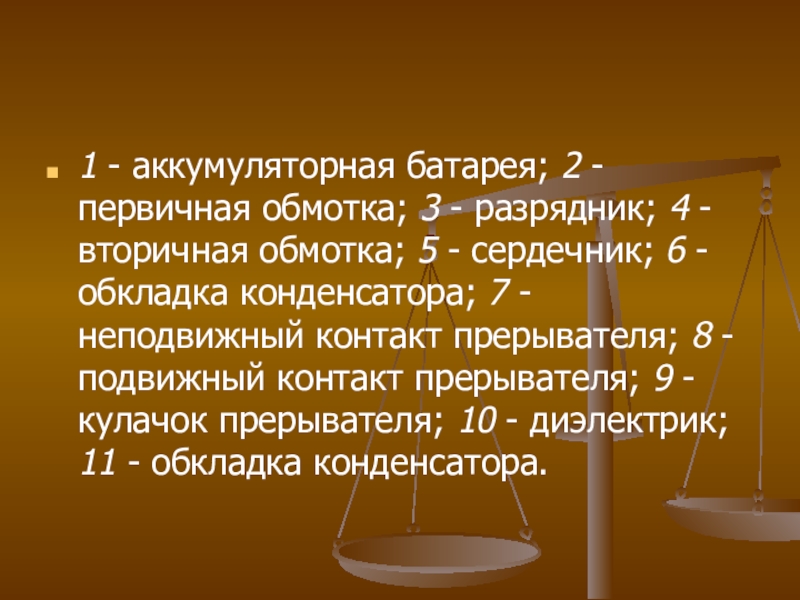

4 - вторичная обмотка; 5 - сердечник; 6 - обкладка конденсатора; 7 - неподвижный контакт прерывателя; 8 - подвижный контакт прерывателя; 9 - кулачок прерывателя; 10 - диэлектрик; 11 - обкладка конденсатора.

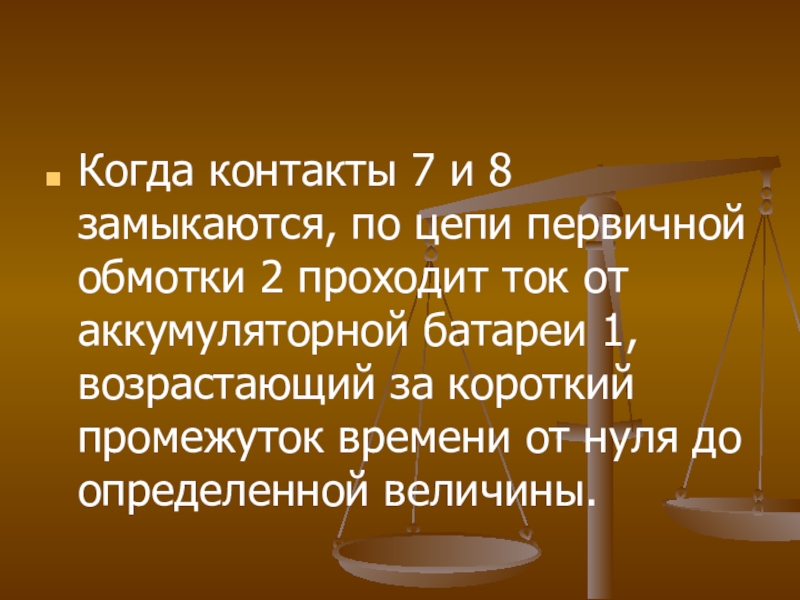

проходит ток от аккумуляторной батареи 1, возрастающий за короткий промежуток времени от нуля до определенной величины.

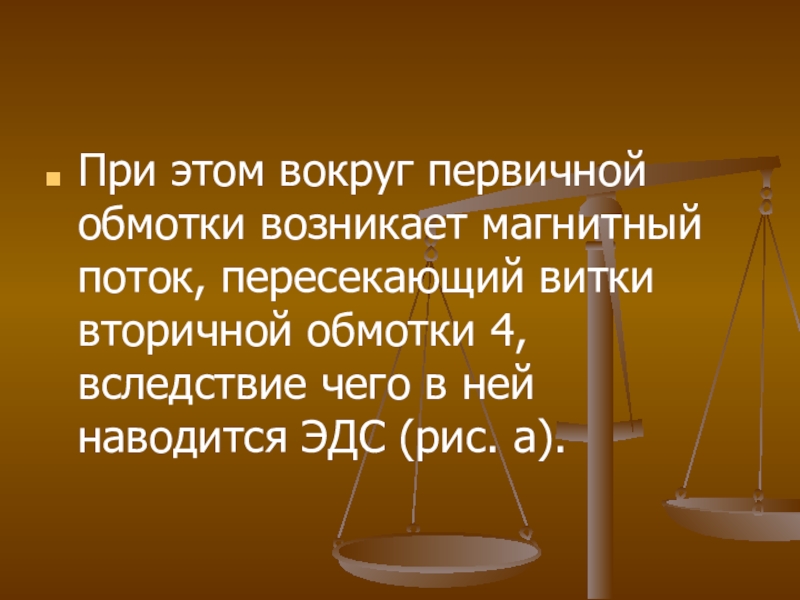

обмотки 4, вследствие чего в ней наводится ЭДС (рис. а).

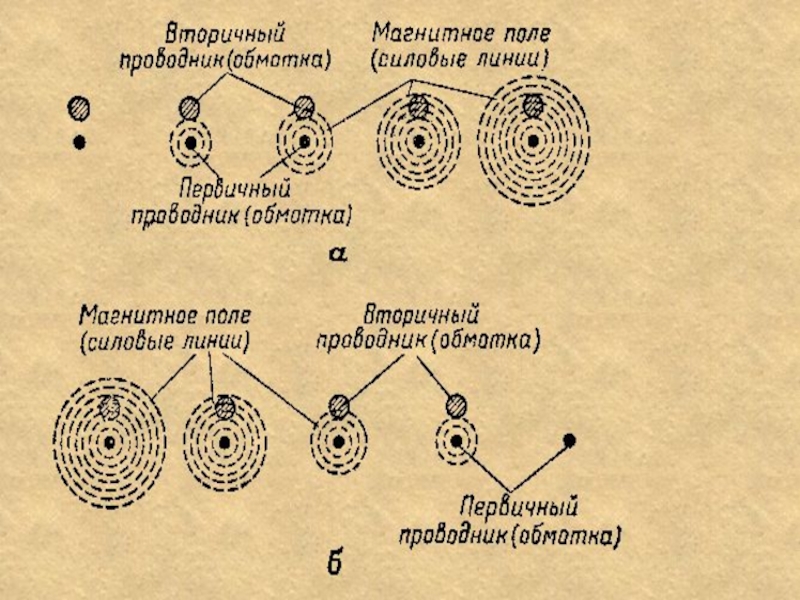

магнитный поток вокруг этой обмотки исчезает, пересекая витки вторичной обмотки уже в обратном направлении (рис. б);
Во вторичной обмотке снова появится ЭДС другого направления.

потока вокруг первичной обмотки (в рассматриваемом случае только при замыкании и размыкании цепи первичной обмотки). Возбуждающаяся при этом ЭДС создает мгновенный ток высокого напряжения, достаточный для пробоя искрового промежутка разрядника
.

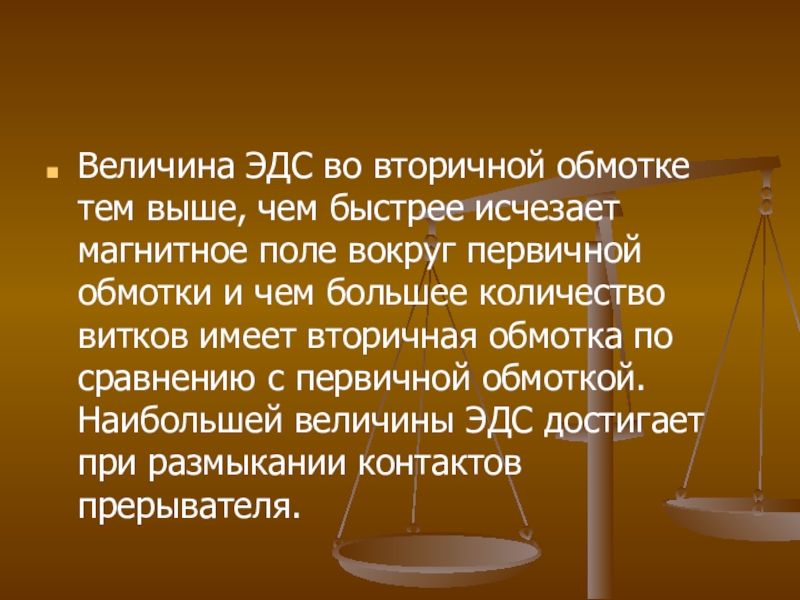

поле вокруг первичной обмотки и чем большее количество витков имеет вторичная обмотка по сравнению с первичной обмоткой. Наибольшей величины ЭДС достигает при размыкании контактов прерывателя.

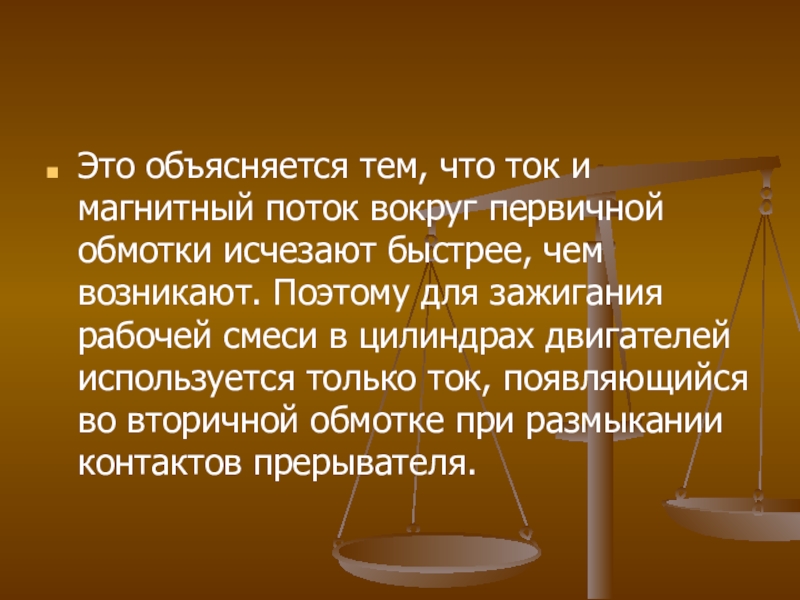

исчезают быстрее, чем возникают. Поэтому для зажигания рабочей смеси в цилиндрах двигателей используется только ток, появляющийся во вторичной обмотке при размыкании контактов прерывателя.
