Слайд 1Депобразования и молодежи Югры бюджетное учреждение профессионального образования Ханты-Мансийского автономного округа – Югры «Мегионский

политехнический колледж» (БУ «Мегионский политехнический колледж») Виды электромагнитных излучений Составитель: Магомедов Абдул Маграмович, преподаватель физики, технической механики и электротехники Мегион,2018
Депобразования и молодежи Югры бюджетное учреждение профессионального образования Ханты-Мансийского автономного округа – Югры «Мегионский политехнический колледж»

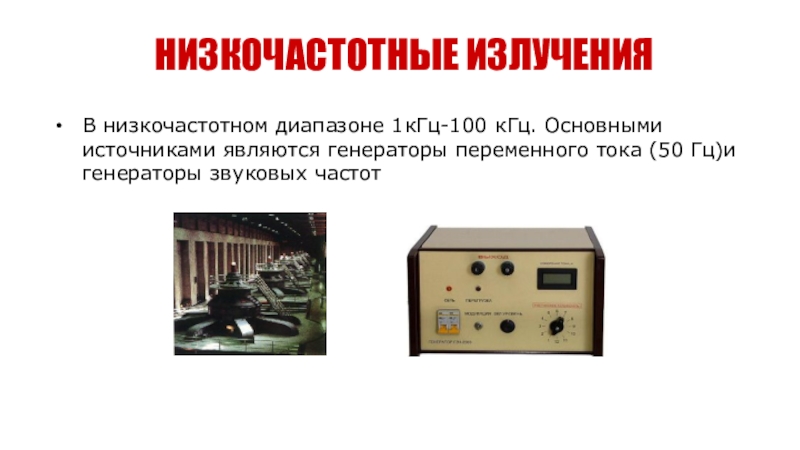

Слайд 2НИЗКОЧАСТОТНЫЕ ИЗЛУЧЕНИЯ
В низкочастотном диапазоне 1кГц-100 кГц. Основными источниками являются генераторы переменного

тока (50 Гц)и генераторы звуковых частот

НИЗКОЧАСТОТНЫЕ ИЗЛУЧЕНИЯВ низкочастотном диапазоне 1кГц-100 кГц. Основными источниками являются генераторы переменного тока (50 Гц)и генераторы звуковых частот

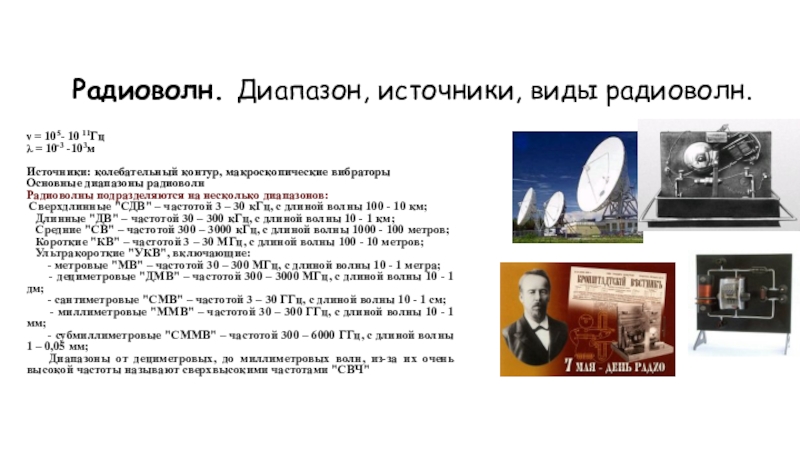

Слайд 3 Радиоволн. Диапазон, источники, виды радиоволн.


ν = 105-

10 11Гц
λ = 10-3 -103м

Источники: колебательный контур, макроскопические вибраторы
Основные диапазоны радиоволн
Радиоволны подразделяются на несколько диапазонов:
Сверхдлинные "СДВ" – частотой 3 – 30 кГц, с длиной волны 100 - 10 км;
Длинные "ДВ" – частотой 30 – 300 кГц, с длиной волны 10 - 1 км;
Средние "СВ" – частотой 300 – 3000 кГц, с длиной волны 1000 - 100 метров;
Короткие "КВ" – частотой 3 – 30 МГц, с длиной волны 100 - 10 метров;
Ультракороткие "УКВ", включающие:
- метровые "МВ" – частотой 30 – 300 МГц, с длиной волны 10 - 1 метра;
- дециметровые "ДМВ" – частотой 300 – 3000 МГц, с длиной волны 10 - 1 дм;
- сантиметровые "СМВ" – частотой 3 – 30 ГГц, с длиной волны 10 - 1 см;
- миллиметровые "ММВ" – частотой 30 – 300 ГГц, с длиной волны 10 - 1 мм;
- субмиллиметровые "СММВ" – частотой 300 – 6000 ГГц, с длиной волны 1 – 0,05 мм;
Диапазоны от дециметровых, до миллиметровых волн, из-за их очень высокой частоты называют сверхвысокими частотами "СВЧ"


Радиоволн. Диапазон, источники, виды радиоволн. 	 	 	ν =

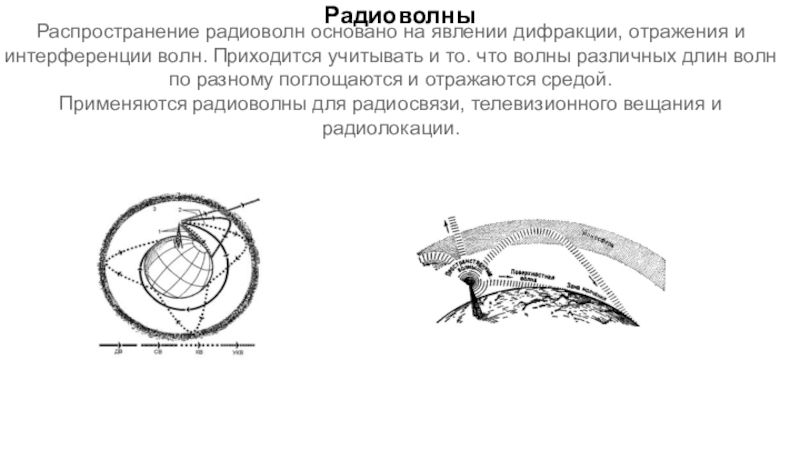

Слайд 4Радиоволны
Распространение радиоволн основано на явлении дифракции, отражения и интерференции волн. Приходится

учитывать и то. что волны различных длин волн по разному поглощаются и отражаются средой.
Применяются радиоволны для радиосвязи, телевизионного вещания и радиолокации.

РадиоволныРаспространение радиоволн основано на явлении дифракции, отражения и интерференции волн. Приходится учитывать и то. что волны различных

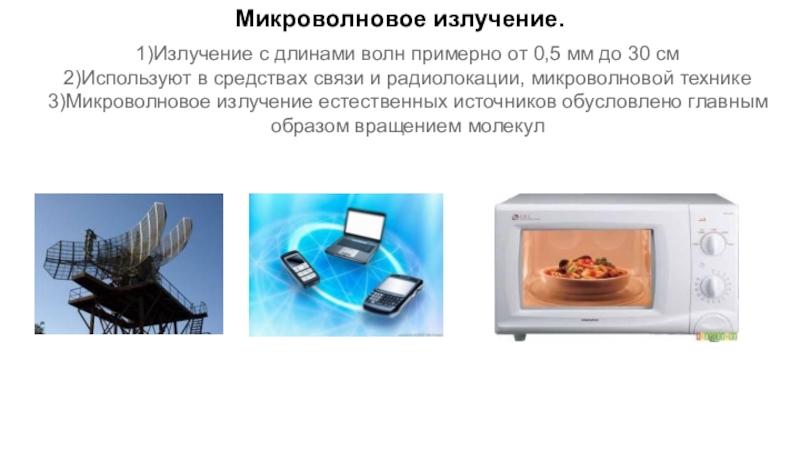

Слайд 5Микроволновое излучение.
1)Излучение с длинами волн примерно от 0,5 мм до 30

см
2)Используют в средствах связи и радиолокации, микроволновой технике
3)Микроволновое излучение естественных источников обусловлено главным образом вращением молекул


Микроволновое излучение.1)Излучение с длинами волн примерно от 0,5 мм до 30 см2)Используют в средствах связи и радиолокации,

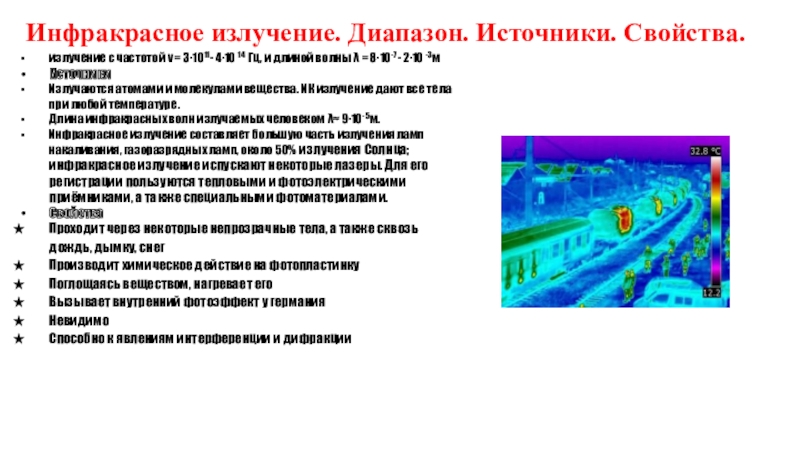

Слайд 6Инфракрасное излучение. Диапазон. Источники. Свойства.
излучение с частотой ν = 3∙1011- 4∙10

14 Гц, и длиной волны λ = 8∙10-7 - 2∙10 -3м
Источники
Излучаются атомами и молекулами вещества. ИК излучение дают все тела при любой температуре.
Длина инфракрасных волн излучаемых человеком λ≈ 9∙10-5м.
Инфракрасное излучение составляет большую часть излучения ламп накаливания, газоразрядных ламп, около 50% излучения Солнца; инфракрасное излучение испускают некоторые лазеры. Для его регистрации пользуются тепловыми и фотоэлектрическими приёмниками, а также специальными фотоматериалами.
Свойства
Проходит через некоторые непрозрачные тела, а также сквозь дождь, дымку, снег
Производит химическое действие на фотопластинку
Поглощаясь веществом, нагревает его
Вызывает внутренний фотоэффект у германия
Невидимо
Способно к явлениям интерференции и дифракции

Инфракрасное излучение. Диапазон. Источники. Свойства.излучение с частотой ν = 3∙1011- 4∙10 14 Гц, и длиной волны λ

Слайд 7Открытие инфракрасного излучения. Применение инфракрасного излучения.
Инфракрасное излучение было открыто в 1800

году У. Гершелем. Занимаясь исследованием Солнца, Гершель искал способ уменьшения нагрева инструмента, с помощью которого велись наблюдения. Определяя с помощью термометров действия разных участков видимого спектра, Гершель обнаружил, что «максимум тепла» лежит за насыщенным красным цветом и, возможно, «за видимым преломлением». Это исследование положило начало изучению инфракрасного излучения. Применение инфракрасного излучения: 1)Получение изображения предметов в темноте
2)Приборы ночного видения: бинокли с инфракрасными объективами, инфракрасные прицелы, тепловизоры
3)В криминалистике
4)Физиотерапии
5)В промышленности для сушки окрашенных изделий, стен зданий, древесины, фруктов.



Открытие инфракрасного излучения. Применение инфракрасного излучения.Инфракрасное излучение было открыто в 1800 году У. Гершелем. Занимаясь исследованием Солнца,

Слайд 8Видимое излучение.
Видимое излучение - часть электромагнитного излучения, воспринимаемая глазом (от красного

до фиолетового)
Диапазон:
ν = 4∙1014- 8∙10 14Гц
λ = 8∙10-7 -10 -3м- - 4∙ 10-7м
Свойства:
Отражение
Преломление
Дисперсия
Интерференция
Дифракция

Воспринимают глаз человека, фотопластинки, фотоэлементы, фотоумножители
Видимый свет играет большую роль в фотосинтезе
Примерно 80% процентов информации человек воспринимает зрительно!

Видимое излучение.Видимое излучение - часть электромагнитного излучения, воспринимаемая глазом (от красного до фиолетового)Диапазон: ν = 4∙1014- 8∙10

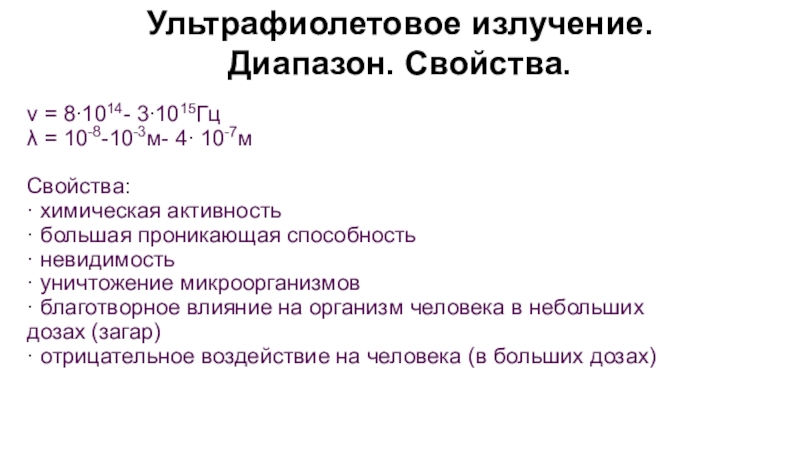

Слайд 9Ультрафиолетовое излучение. Диапазон. Свойства.

ν = 8∙1014- 3∙1015Гц
λ = 10-8-10-3м-

4∙ 10-7м

Свойства:
· химическая активность
· большая проникающая способность
· невидимость
· уничтожение микроорганизмов
· благотворное влияние на организм человека в небольших дозах (загар)
· отрицательное воздействие на человека (в больших дозах)


Ультрафиолетовое излучение. Диапазон. Свойства.	 	 	ν = 8∙1014- 3∙1015Гцλ = 10-8-10-3м- 4∙ 10-7мСвойства:· химическая активность· большая проникающая

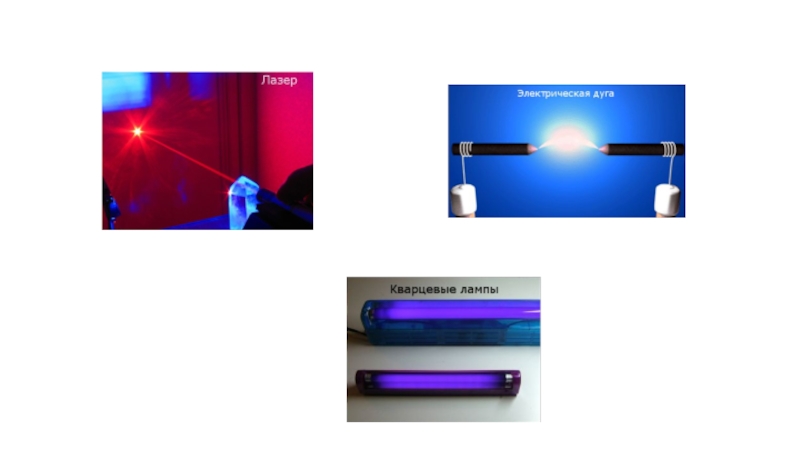

Слайд 10Источники ультрафиолетового излучения.

Естественные источники:
Солнце
Искусственные источники:
электрическая дуга
автогенная сварка
плазменная резка

и
напыление
лазерные установки
газоразрядные лампы
ртутнокварцевые лампы
радиолампы
ртутные выпрямители


Источники ультрафиолетового излучения.	 	 	Естественные источники:СолнцеИскусственные источники:электрическая дугаавтогенная сварка плазменная резка и напыление лазерные установки газоразрядные лампыртутнокварцевые

Слайд 12Открытие ультрафиолетового излучения.

Ультрафиолетовое излучение, история открытия которого приходится на 1801 год,

было озвучено лишь только в 1842 году. Данное явление было открыто немецким физиком Иоганном Вильгельмом Риттером и получило название «актинического излучения». Это излучение входило в состав отдельных компонентов света, и играло роль восстановительного элемента.
Однако самое первое упоминание об ультрафиолетовых лучах датируется еще 13-м веком.

Иоганн Вильгельм Риттер

Открытие ультрафиолетового излучения.Ультрафиолетовое излучение, история открытия которого приходится на 1801 год, было озвучено лишь только в 1842

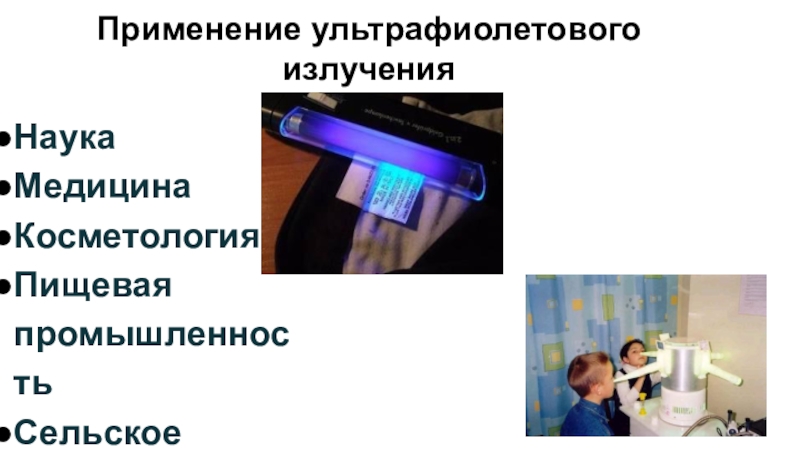

Слайд 13Применение ультрафиолетового излучения

Наука
Медицина
Косметология
Пищевая промышленность
Сельское хозяйство и животноводство
Криминалистика
Шоу-бизнес


Применение ультрафиолетового излучения	Наука	Медицина	Косметология	Пищевая 	промышленность	Сельское хозяйство и животноводство	Криминалистика	Шоу-бизнес

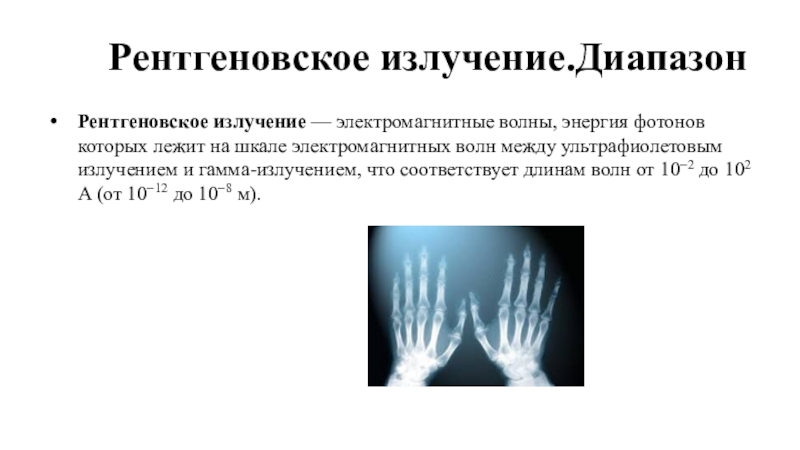

Слайд 14 Рентгеновское излучение.Диапазон
Рентгеновское излучение — электромагнитные волны, энергия фотонов

которых лежит на шкале электромагнитных волн между ультрафиолетовым излучением и гамма-излучением, что соответствует длинам волн от 10−2 до 102 А (от 10−12 до 10−8 м).
Рентгеновское излучение.ДиапазонРентгеновское излучение — электромагнитные волны, энергия фотонов которых лежит на шкале электромагнитных волн

Слайд 15 Источники.Свойства

Источниками рентгеновского излучения является

рентгеновская трубка, некоторые радиоактивные изотопы, ускорители (бетатрон) и накопители электронов (синхротронное излучение), лазеры и др.

Свойства:
интерференция
дифракция рентгеновских лучей на кристаллической решётке
большая проникающая способность
облучение в больших дозах вызывает лучевую болезнь


Источники.Свойства	 	 	Источниками рентгеновского излучения является рентгеновская трубка, некоторые радиоактивные изотопы, ускорители

Слайд 16 Открытие рентгеновских лучей произошло 8 ноября 1895 года. В

тот день Рентген допоздна работал в своей лаборатории. Уже собираясь уходить, он затушил лампу и вдруг в темноте увидел легкое зеленоватое свечение. Светилось вещество в баночке, стоящей на столе. Рентген увидел, что забыл отключить один прибор – электронную вакуумную трубку. Он отключил трубку – свечение исчезло, снова включил – появилось. Самым удивительным было то, что прибор стоял в одном углу лаборатории, а баночка со светящимся веществом – в другом. Значит, решил ученый, от прибора исходит какое-то неизвестное излучение.
Понимая, что столкнулся с новым явлением, Рентген начал внимательно исследовать загадочные лучи. Напротив трубки он установил экран и, чтобы определить силу излучения, помещал между ними разные предметы. Книга, доска, листы бумаги – все они оказались прозрачными для лучей. Рентген подставил под лучи коробку с набором гирь. На экране стали хорошо видны их тени. Под пучок лучей случайно попала рука ученого. Рентген замер на месте. Он увидел собственные двигающиеся кости руки. Костная ткань подобно металлу оказалась непроницаема для лучей. Первой о выдающемся открытии рентгеновских лучей узнала жена ученого. Рентген с помощью Х-лучей сфотографировал руку фрау Берты. Это был первый в истории рентгеновский снимок.

Открытие рентгеновских лучей произошло 8 ноября 1895 года. В тот день Рентген допоздна работал в

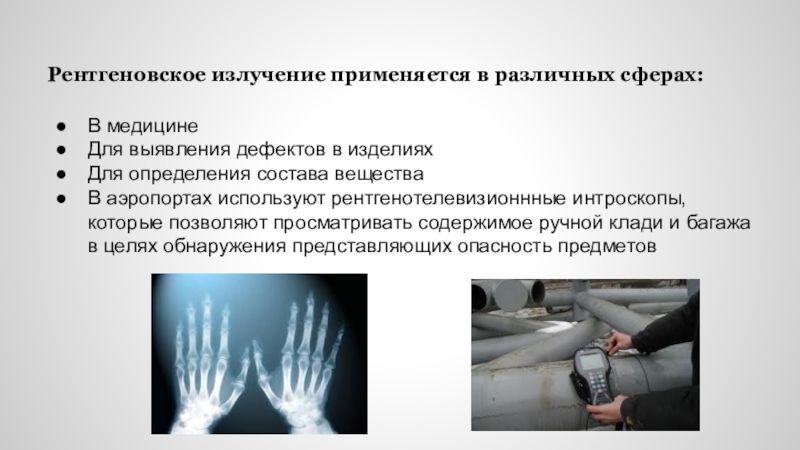

Слайд 17Рентгеновское излучение применяется в различных сферах:
В медицине
Для выявления дефектов в изделиях
Для

определения состава вещества
В аэропортах используют рентгенотелевизионнные интроскопы, которые позволяют просматривать содержимое ручной клади и багажа в целях обнаружения представляющих опасность предметов
Рентгеновское излучение применяется в различных сферах:В медицинеДля выявления дефектов в изделияхДля определения состава веществаВ аэропортах используют рентгенотелевизионнные

Слайд 18Гамма-излучение
λ(м)=3,3х10–11
ν(Гц)=3х1020
Гамма-излучение испускается при переходах между возбуждёнными состояниями

атомных ядер, при ядерных реакциях, а также при отклонении энергичных заряженных частиц в магнитных и электрических полях
Свойства: имеет огромную проникающую способность, оказывает сильное биологическое воздействие
Гамма-излучениеλ(м)=3,3х10–11 ν(Гц)=3х1020   Гамма-излучение испускается при переходах между возбуждёнными состояниями атомных ядер, при ядерных реакциях, а

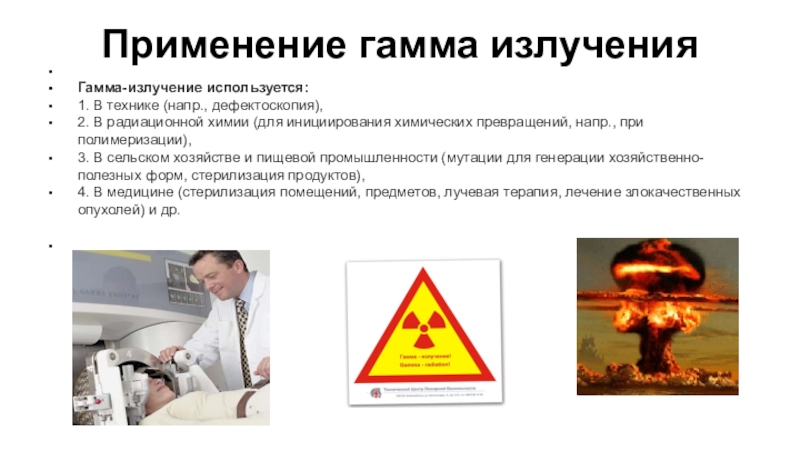

Слайд 19Применение гамма излучения

Гамма-излучение используется:
1. В технике (напр., дефектоскопия),
2. В

радиационной химии (для инициирования химических превращений, напр., при полимеризации),
3. В сельском хозяйстве и пищевой промышленности (мутации для генерации хозяйственно-полезных форм, стерилизация продуктов),
4. В медицине (стерилизация помещений, предметов, лучевая терапия, лечение злокачественных опухолей) и др.


Применение гамма излучения	 	 	Гамма-излучение используется:1. В технике (напр., дефектоскопия),2. В радиационной химии (для инициирования химических превращений,

Слайд 20Зависимость волновых и корпускулярных свойств электромагнитного излучения от частоты
Вся шкала электромагнитных

волн является свидетельством того,что все излучения обладают одновременно квантовыми и волновыми свойствами. С увеличением частоты излучений усиливаются квантовые и ослабевают волновые свойства.
Зависимость волновых и корпускулярных свойств электромагнитного излучения от частотыВся шкала электромагнитных волн является свидетельством того,что все излучения

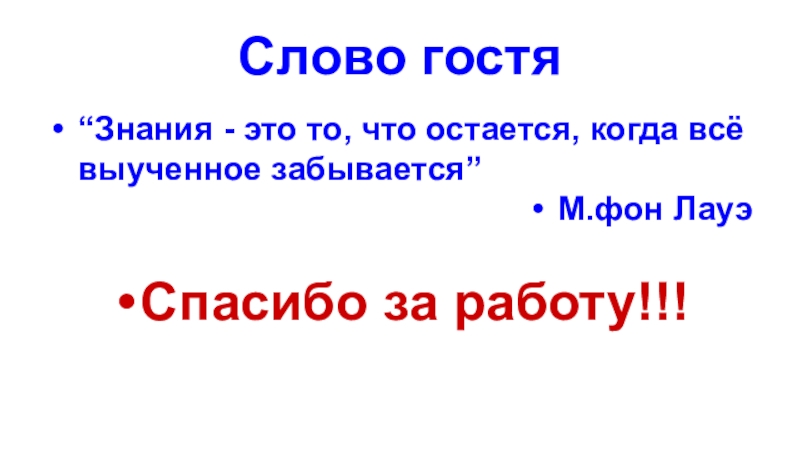

Слайд 21Слово гостя
“Знания - это то, что остается, когда всё выученное забывается”
М.фон

Лауэ

Спасибо за работу!!!
Слово гостя“Знания - это то, что остается, когда всё выученное забывается”М.фон ЛауэСпасибо за работу!!!
