Презентация, доклад на тему Вектор магнитной индукции
Содержание
- 1. Вектор магнитной индукции
- 2. Направление вектора магнитной индукцииЛинии магнитной индукции
- 3. Магнитное поле прямого тока. Магнитные линии магнитного поля тока - замкнутые кривые, охватывающие проводник.

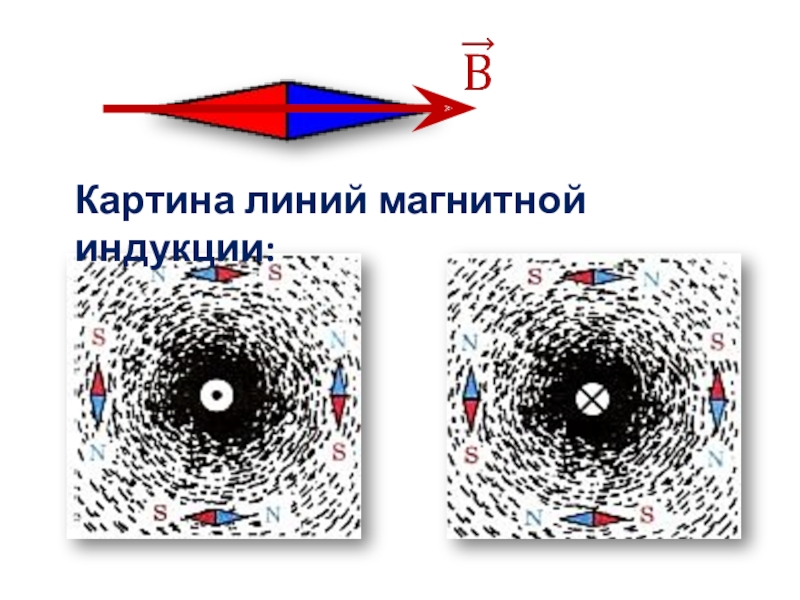

- 4. Картина линий магнитной индукции:
- 5. Правило буравчика.Если ввинчивать буравчик по направлению тока
- 6. Правило правой руки.Правило правой руки: если прямой

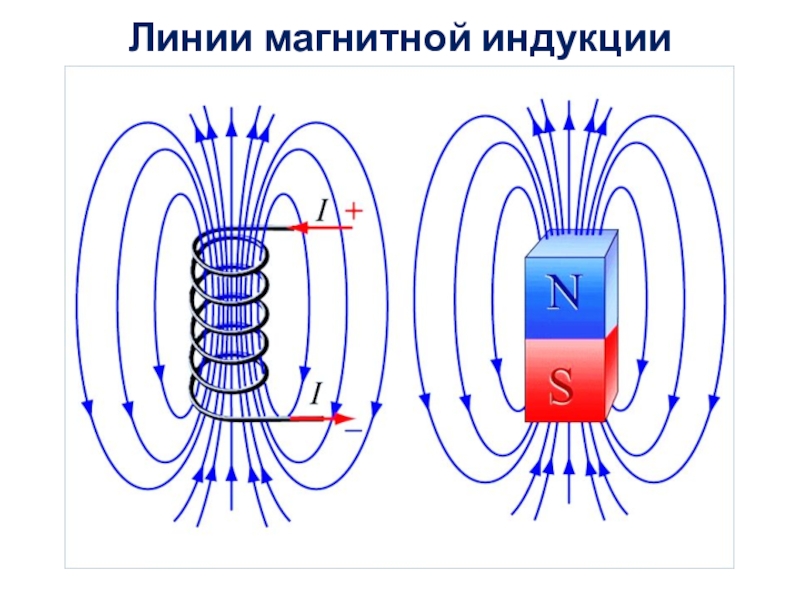

- 7. Линии магнитной индукции
- 8. Если обхватить катушку правой рукой так, чтобы

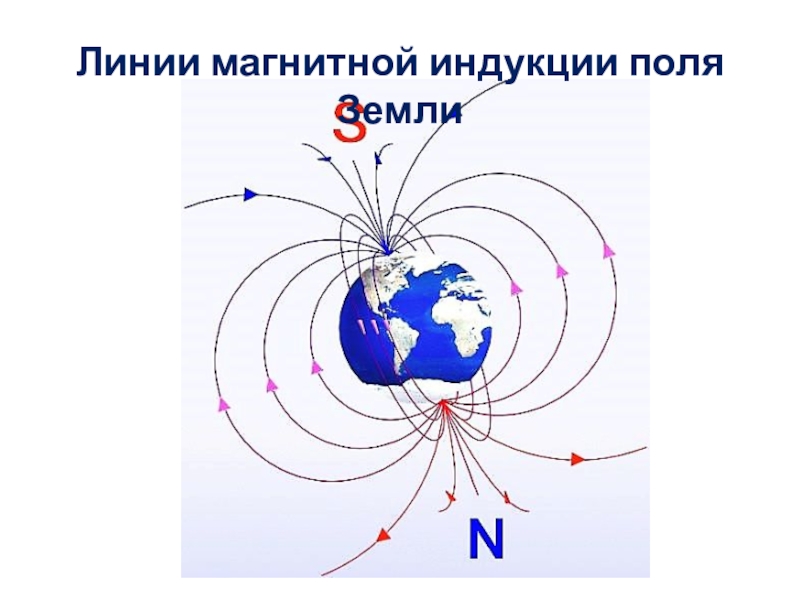

- 9. Линии магнитной индукции поля Земли
- 10. Магнитное поле не имеет источников: магнитных зарядов
- 11. Применение правил …
- 12. Определение направления вектора магнитной индукции.⊗⊙
- 13. +_Определение направление вектора магнитной индукции.

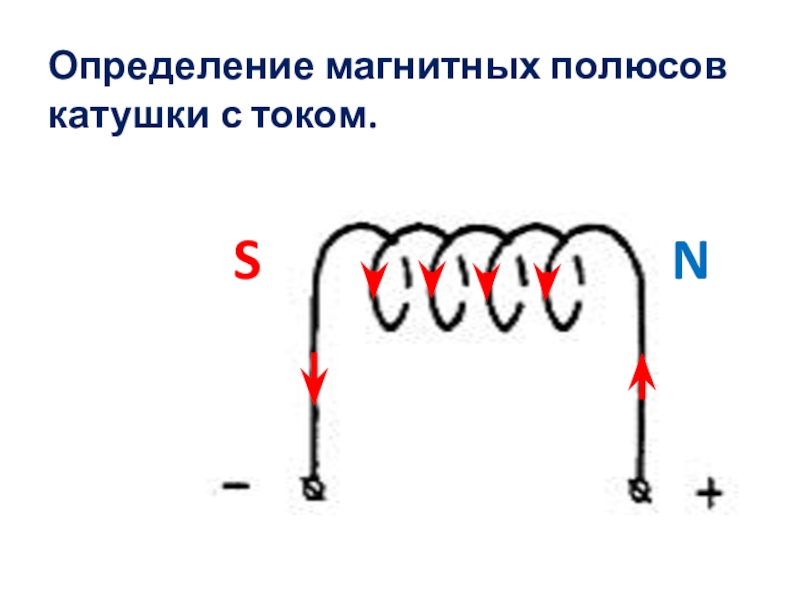

- 14. SNОпределение магнитных полюсов катушки с током.

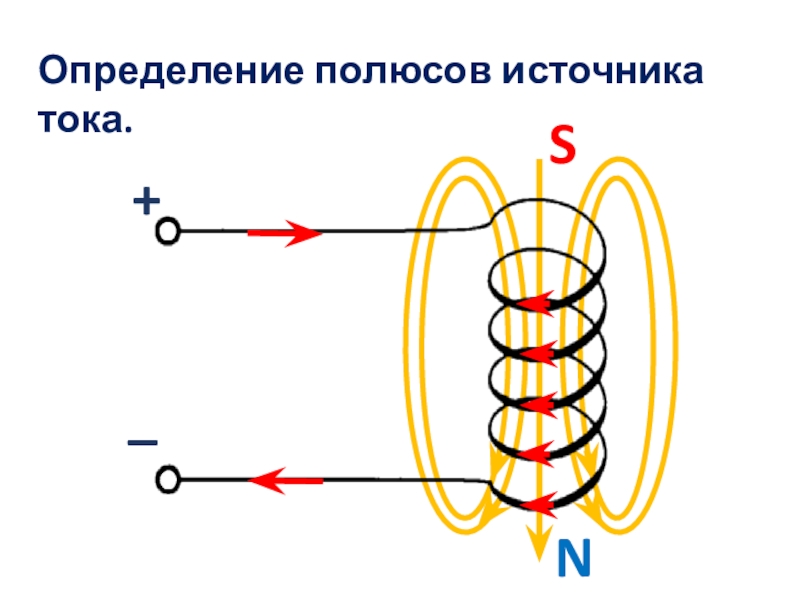

- 15. NS+_Определение полюсов источника тока.
- 16. SN+_Определение полюсов источника тока. S N

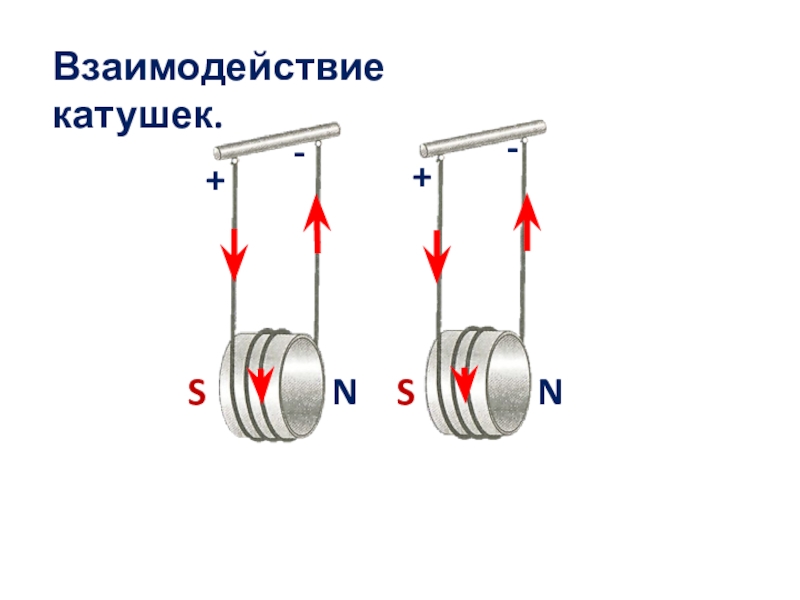

- 17. ++--Взаимодействие катушек.NNSS
- 18. Самостоятельно …
- 19. 1. Как направлен вектор магнитной индукции в
- 20. 2. По проводнику течет ток «от нас».
- 21. 3. В центре витка вектор индукции магнитного

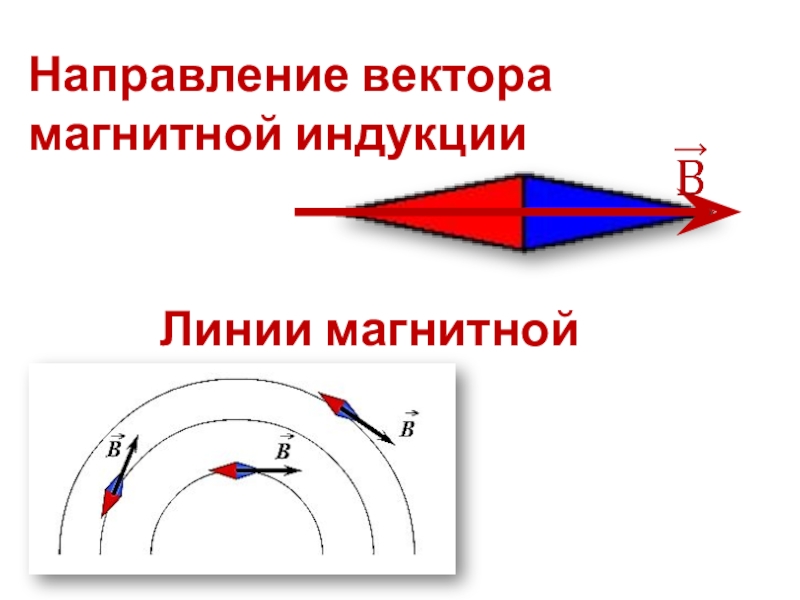

Направление вектора магнитной индукцииЛинии магнитной индукции

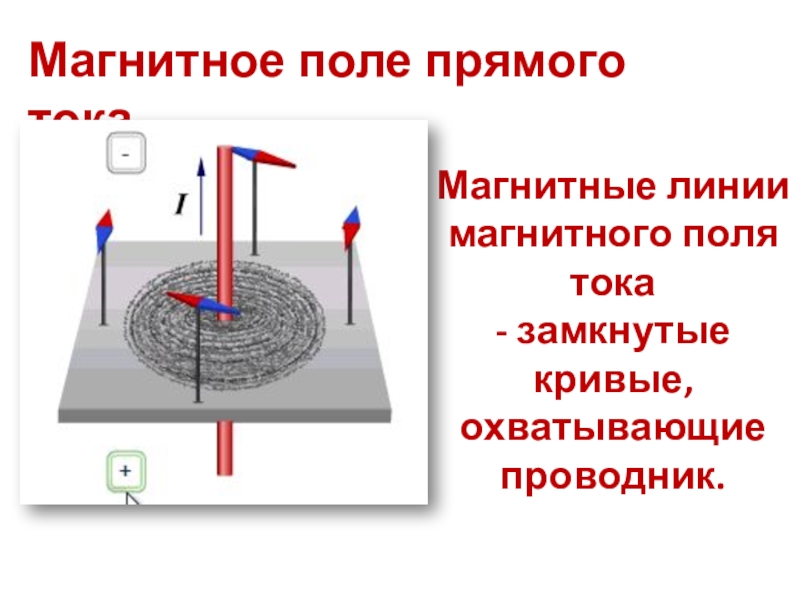

Слайд 3Магнитное поле прямого тока.
Магнитные линии магнитного поля тока
- замкнутые
кривые, охватывающие проводник.

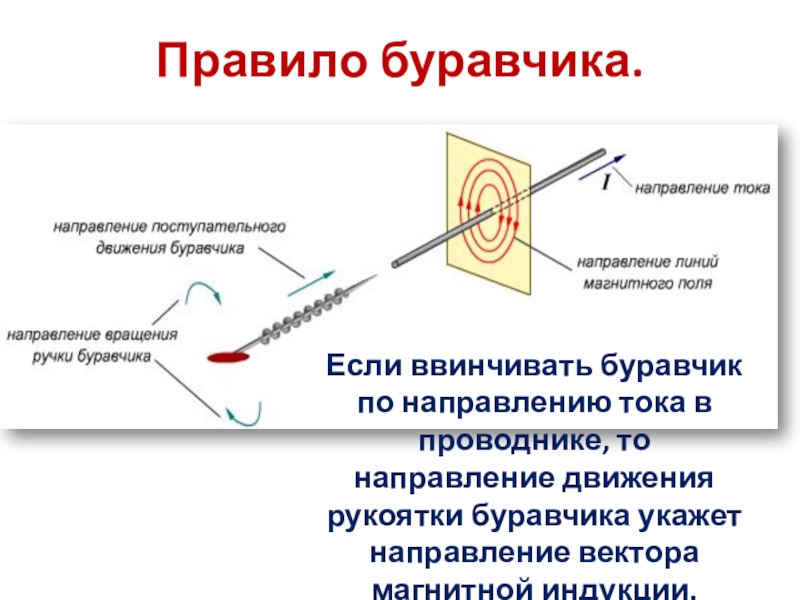

Слайд 5Правило буравчика.
Если ввинчивать буравчик по направлению тока в проводнике, то направление
движения рукоятки буравчика укажет направление вектора магнитной индукции.

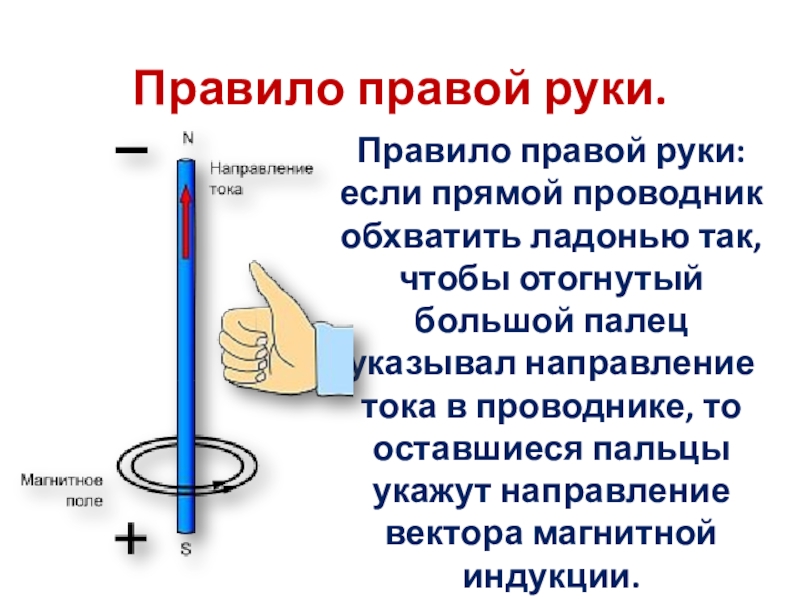

Слайд 6Правило правой руки.
Правило правой руки:
если прямой проводник обхватить ладонью так,
чтобы отогнутый большой палец указывал направление тока в проводнике, то оставшиеся пальцы укажут направление вектора магнитной индукции.

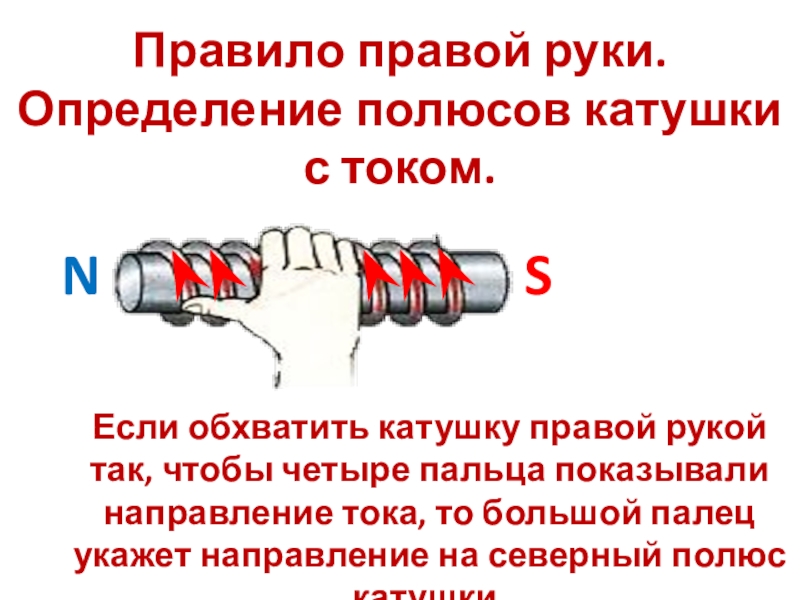

Слайд 8Если обхватить катушку правой рукой так, чтобы четыре пальца показывали направление
тока, то большой палец укажет направление на северный полюс катушки.
N
S
Правило правой руки.
Определение полюсов катушки с током.

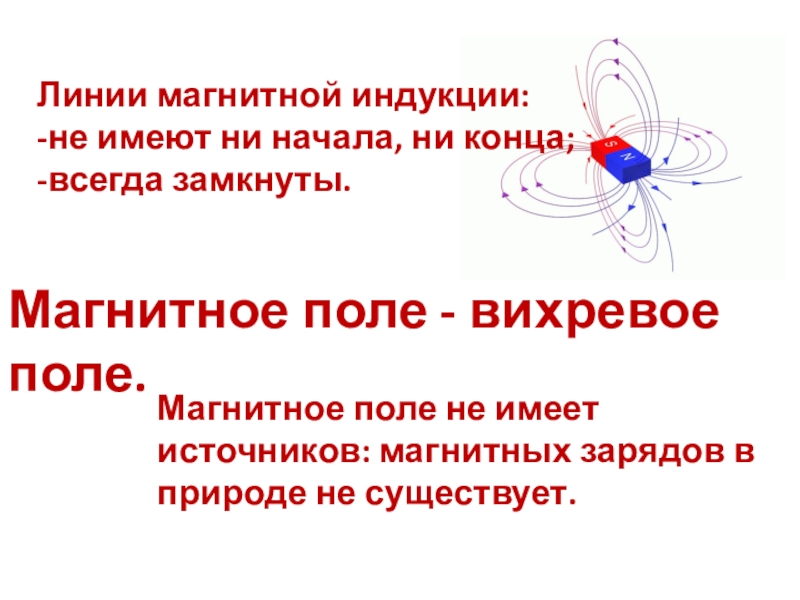

Слайд 10Магнитное поле не имеет источников: магнитных зарядов в природе не существует.
Линии
магнитной индукции:
-не имеют ни начала, ни конца;
-всегда замкнуты.
-не имеют ни начала, ни конца;
-всегда замкнуты.
Магнитное поле - вихревое поле.

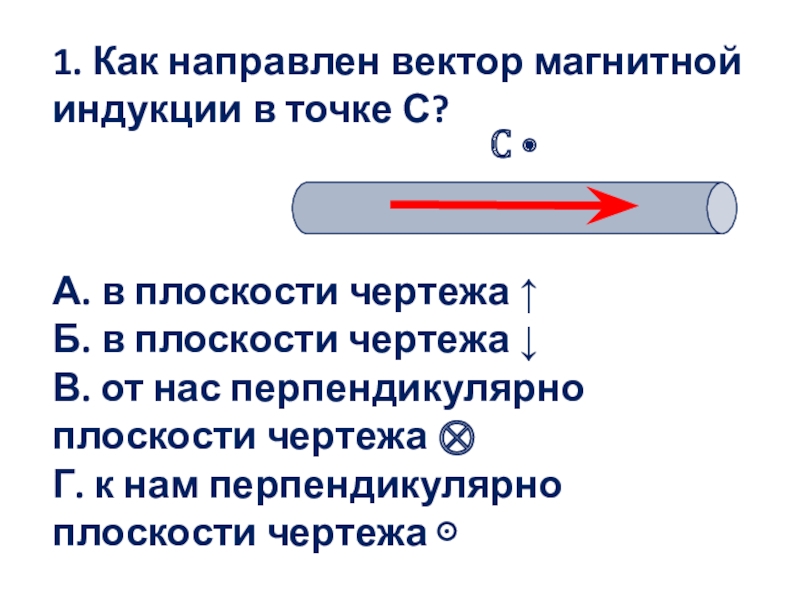

Слайд 191. Как направлен вектор магнитной индукции в точке С?
А. в плоскости
чертежа ↑
Б. в плоскости чертежа ↓
В. от нас перпендикулярно плоскости чертежа ⊗
Г. к нам перпендикулярно плоскости чертежа ⊙
Б. в плоскости чертежа ↓
В. от нас перпендикулярно плоскости чертежа ⊗
Г. к нам перпендикулярно плоскости чертежа ⊙
С •

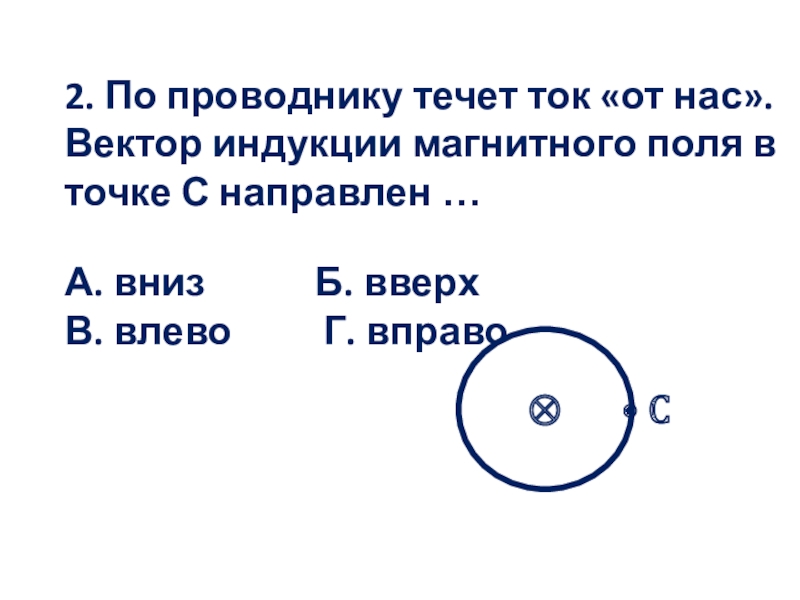

Слайд 202. По проводнику течет ток «от нас». Вектор индукции магнитного поля
в точке С направлен …
А. вниз Б. вверх
В. влево Г. вправо
А. вниз Б. вверх
В. влево Г. вправо
⊗
• С

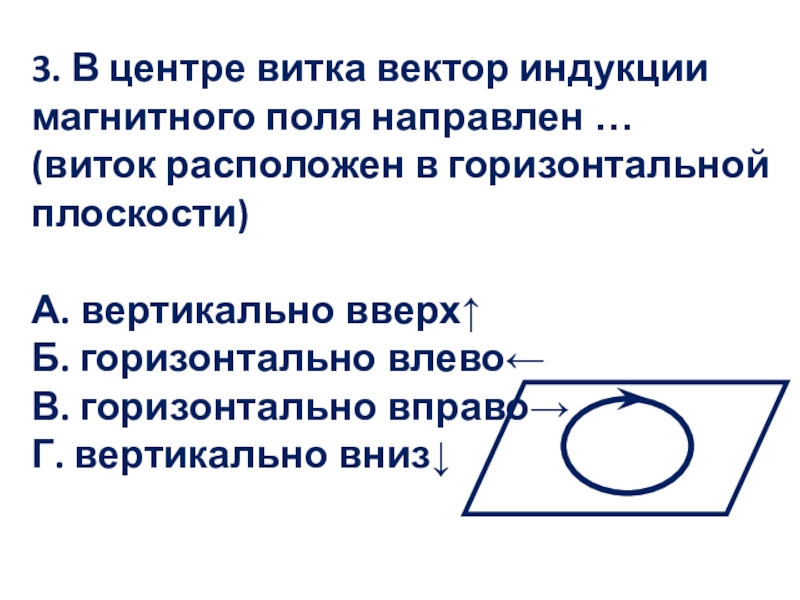

Слайд 213. В центре витка вектор индукции магнитного поля направлен …
(виток
расположен в горизонтальной плоскости)
А. вертикально вверх↑
Б. горизонтально влево←
В. горизонтально вправо→
Г. вертикально вниз↓
А. вертикально вверх↑
Б. горизонтально влево←
В. горизонтально вправо→
Г. вертикально вниз↓
