Презентация, доклад на тему Урок. Презентация по физике на тему: Линза (11 класс)

Содержание

Виды линзДвояковыпуклая(ограничена двумя сферическими поверхностями) Плосковыпуклая(ограничена выпуклой сферической поверхностью)Вогнуто – выпуклая(ограничена выпуклой и вогнутой сферическими поверхностями)выпуклые

Слайд 1Линза
прозрачное тело, ограниченное
с двух сторон сферическими
поверхностями

Линзапрозрачное тело, ограниченное с двух сторон сферическими поверхностями

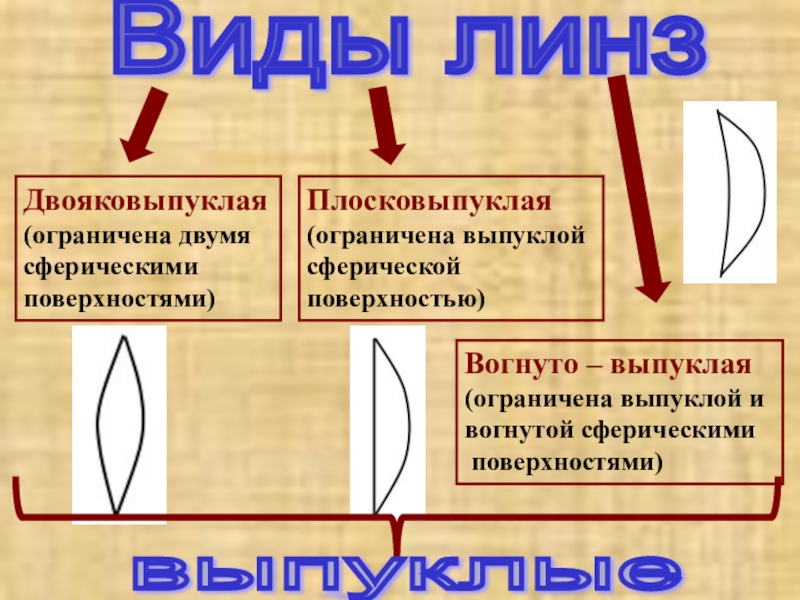

Слайд 2Виды линз

Двояковыпуклая
(ограничена двумя
сферическими
поверхностями)

Плосковыпуклая
(ограничена выпуклой
сферической
поверхностью)

Вогнуто – выпуклая
(ограничена

выпуклой и
вогнутой сферическими
поверхностями)


выпуклые

Виды линзДвояковыпуклая(ограничена двумя сферическими поверхностями) Плосковыпуклая(ограничена выпуклой сферической поверхностью)Вогнуто – выпуклая(ограничена выпуклой и вогнутой сферическими поверхностями)выпуклые

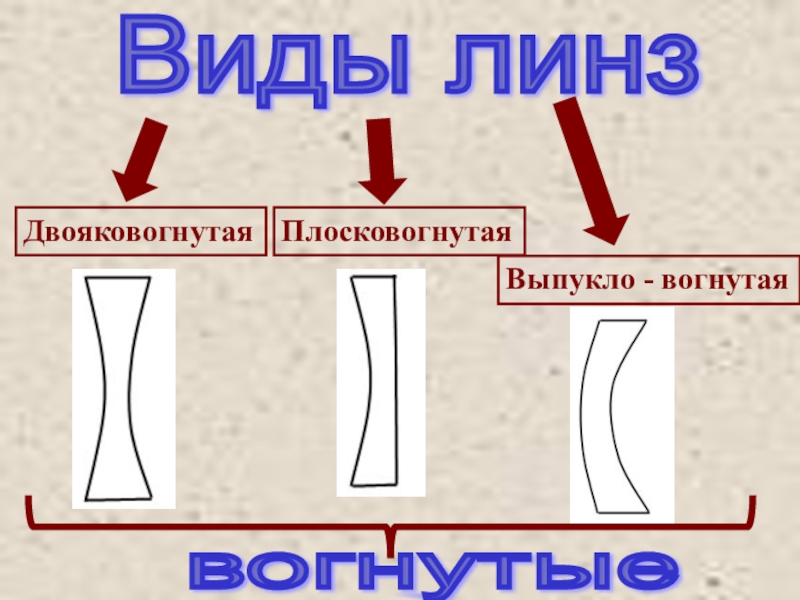

Слайд 3Виды линз

Двояковогнутая
Плосковогнутая

Выпукло - вогнутая


вогнутые

Виды линзДвояковогнутаяПлосковогнутаяВыпукло - вогнутаявогнутые

Слайд 4пренебрежимо мала по сравнению
с радиусами
и
и расстоянием предмета от линзы

тонкая

пренебрежимо мала по сравнению с радиусами ии расстоянием предмета от линзытонкая

Слайд 5А, В – вершины сферических сегментов
(оптический центр линзы – т.О). Луч

света, проходящий через т. О не преломляется

- главная оптическая ось

А, В – вершины сферических сегментов(оптический центр линзы – т.О). Луч света, проходящий через т. О не

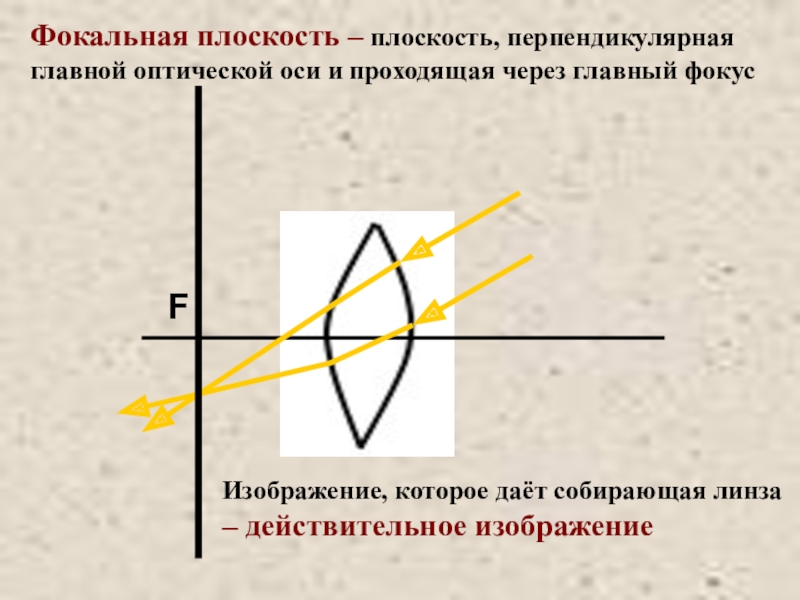

Слайд 7F
Фокальная плоскость – плоскость, перпендикулярная
главной оптической оси и проходящая через главный

фокус

Изображение, которое даёт собирающая линза
– действительное изображение

FФокальная плоскость – плоскость, перпендикулярнаяглавной оптической оси и проходящая через главный фокусИзображение, которое даёт собирающая линза –

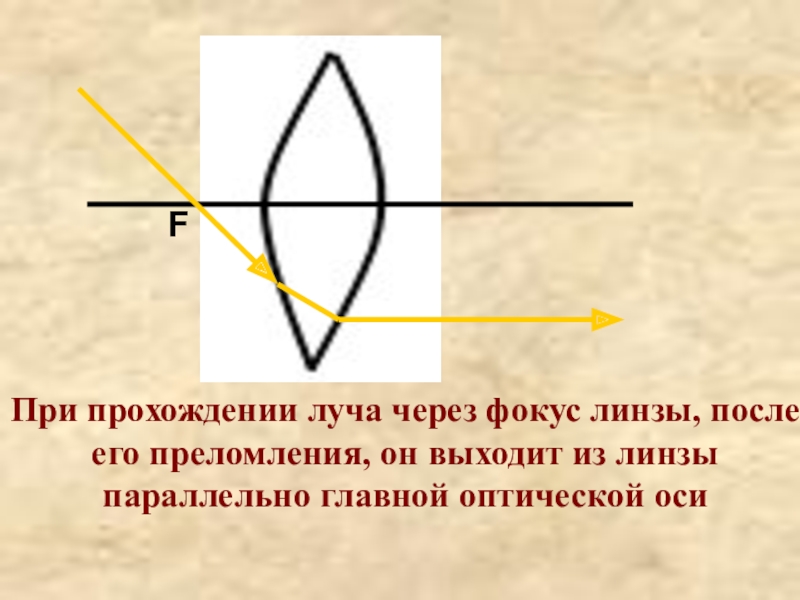

Слайд 8F
При прохождении луча через фокус линзы, после
его преломления, он выходит

из линзы
параллельно главной оптической оси
FПри прохождении луча через фокус линзы, после его преломления, он выходит из линзы параллельно главной оптической оси

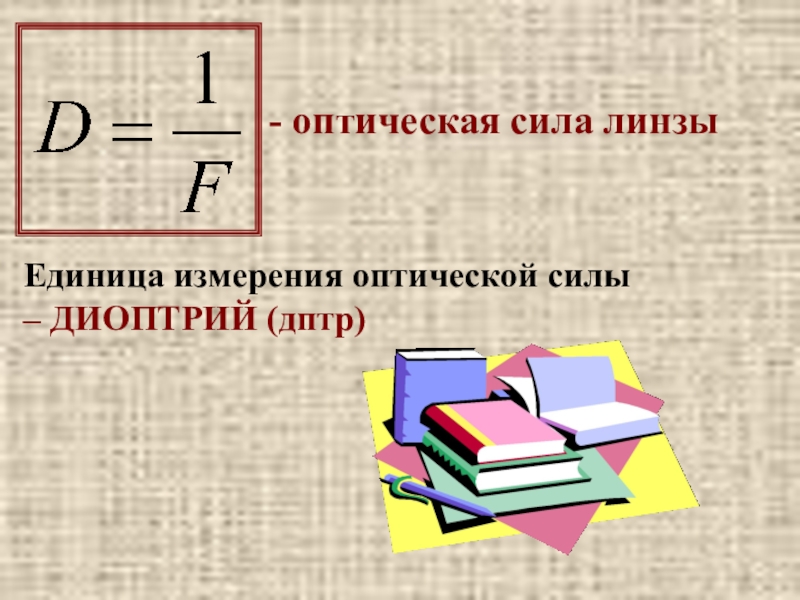

Слайд 10
- оптическая сила линзы
Единица измерения оптической силы
– ДИОПТРИЙ (дптр)

- оптическая сила линзыЕдиница измерения оптической силы – ДИОПТРИЙ (дптр)

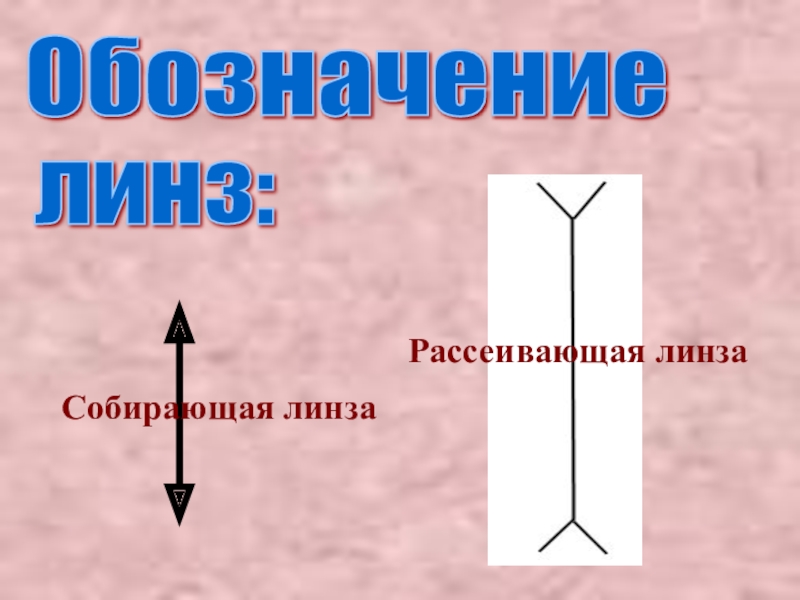

Слайд 11Обозначение
линз:
Собирающая линза
Рассеивающая линза

Обозначениелинз:Собирающая линзаРассеивающая линза

Слайд 12Построение изображения в линзе
Используются следующие лучи:
Луч, проходящий через оптический центр (не

меняет своего направления).
Луч, падающий на линзу параллельно главной оптической оси.
Луч, проходящий через фокус линзы.


Построение изображения в линзеИспользуются следующие лучи:Луч, проходящий через оптический центр (не меняет своего направления).Луч, падающий на линзу

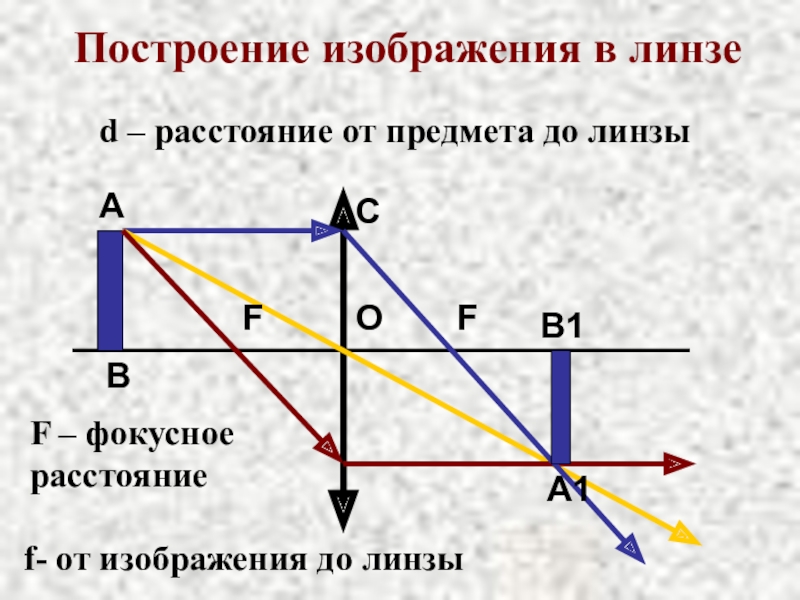

Слайд 13Построение изображения в линзе

В
А

В1
А1
F
F
О
С
d – расстояние от предмета до линзы
f- от

изображения до линзы

F – фокусное
расстояние

Построение изображения в линзеВАВ1А1FFОСd – расстояние от предмета до линзыf- от изображения до линзыF – фокусное расстояние

Слайд 14Д/з:
§63-64
Упр. 9 (6)

Д/з:§63-64Упр. 9 (6)
