Презентация, доклад на тему Урок-презентация. 10 класс. Тепловые двигатели
Содержание
- 1. Урок-презентация. 10 класс. Тепловые двигатели
- 2. Тепловые двигатели
- 3. Цель урока:
- 4. 1. Дидактическая а) Ввести понятие теплового двигателя.
- 5. 2. РазвивающаяРасширить представление учащихся о превращении внутренней энергии в механическую.
- 6. 3. Воспитательнаяа) Привить интерес к тепловым явлениям.б) Способствовать политехническому образованию.
- 7. Оборудование:Горелка (сухой спирт).Пробирка с водой и поршень
- 8. Тепловые машины – это устройства, в которых внутренняя энергия топлива превращается в механическую.

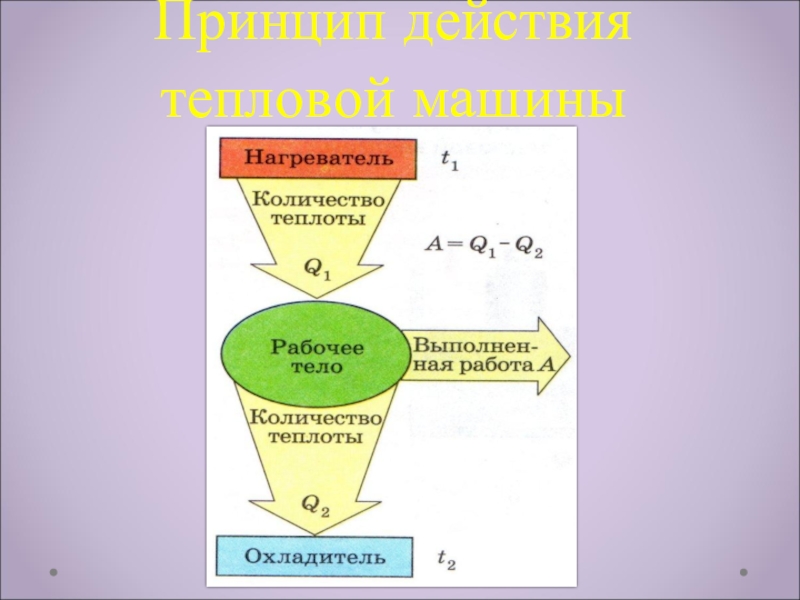

- 9. Принцип действия тепловой машины
- 10. Слайд 10
- 11. Этапы развития тепловых машин
- 12. ГеронI-IIв.Героновый шар-прообраз современных реактивных двигателей.Из закрытого котла
- 13. Слайд 13
- 14. Архимед IIIв до н.э. Паровая пушка Один
- 15. Томас Севери и Томас Ньюкомен. Построили в
- 16. Слайд 16
- 17. Иван Иванович Ползунов 1766г.Первая практическая действующая паровая
- 18. Схема первой паровой машины Джеймса Уатта, построенной
- 19. Слайд 19
- 20. Рудольф Дизель 1892 год.Поршневой двигатель, в котором топливо воспламенялось от сжатия.
- 21. Двигатель внутреннего сгорания
- 22. Густав Лаваль 1889 год.Первая паровая турбина, В
- 23. Слайд 23
- 24. Принципиальное устройство реактивного двигателя.Горючее сгорает в камере
- 25. Слайд 25
- 26. Тепловой двигатель получает от сгорания горючего 100
- 27. Двигатель получил от сгорания горючего 250МДж теплоты
- 28. Во время работы идеальной тепловой машины от
- 29. Слайд 29
- 30. На каких транспортных средствах используют тепловые двигатели: автомобиль, автобус, трамвай, троллейбус, самолёт, спортивные велосипед?
- 31. В 1828 году открыта первая в России пароходная линия Одесса – Ялта с заходом в Севастополь.
- 32. Роберт Фултон, изобретатель парохода, в поисках средств
- 33. Комфорт прошлых летПервый теплоход имел три каюты,
- 34. В 1842 году в Севастополе оборудована паровая насосная станция для водопровода.
- 35. 6 октября 1897 года открыто пароходное сообщение
- 36. 5 ноября 1853 года завязалась первое в
- 37. В 1899 году в Севастополе появился первый частный автомобиль, который принадлежал лейтенанту Зубкову.
Тепловые двигатели

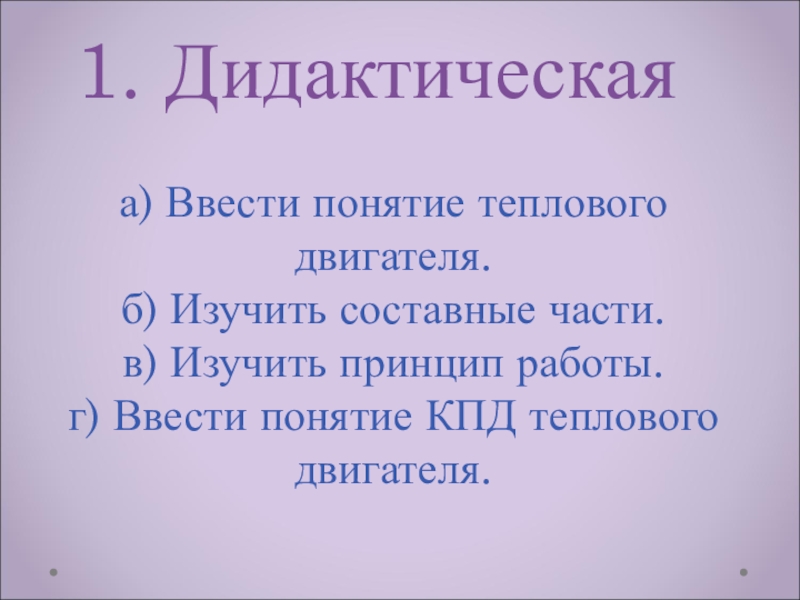

Слайд 41. Дидактическая
а) Ввести понятие теплового двигателя.
б) Изучить составные части.
в) Изучить принцип
работы.
г) Ввести понятие КПД теплового двигателя.
Слайд 52. Развивающая
Расширить представление учащихся о превращении внутренней энергии в механическую.
Слайд 63. Воспитательная
а) Привить интерес к тепловым явлениям.
б) Способствовать политехническому образованию.

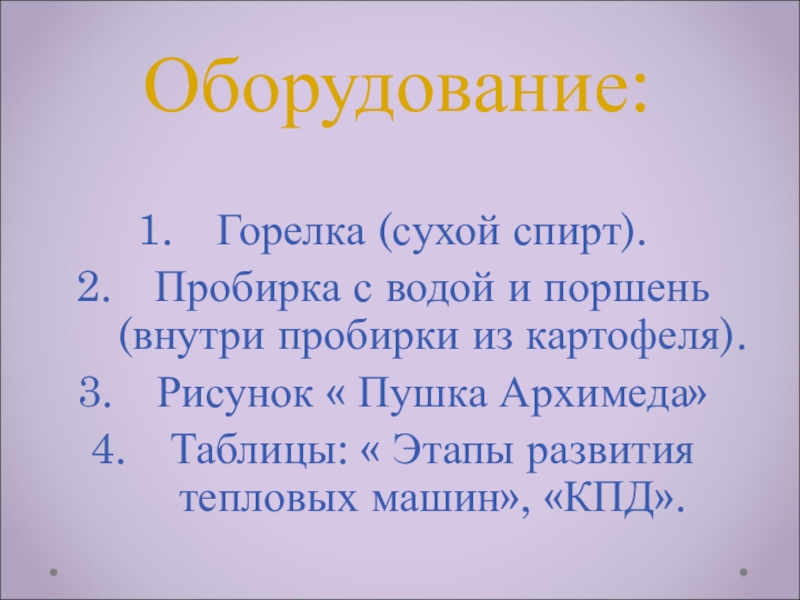

Слайд 7Оборудование:
Горелка (сухой спирт).
Пробирка с водой и поршень (внутри пробирки из картофеля).
Рисунок
« Пушка Архимеда»
Таблицы: « Этапы развития тепловых машин», «КПД».
Таблицы: « Этапы развития тепловых машин», «КПД».
Слайд 8Тепловые машины – это устройства, в которых внутренняя энергия топлива превращается
в механическую.

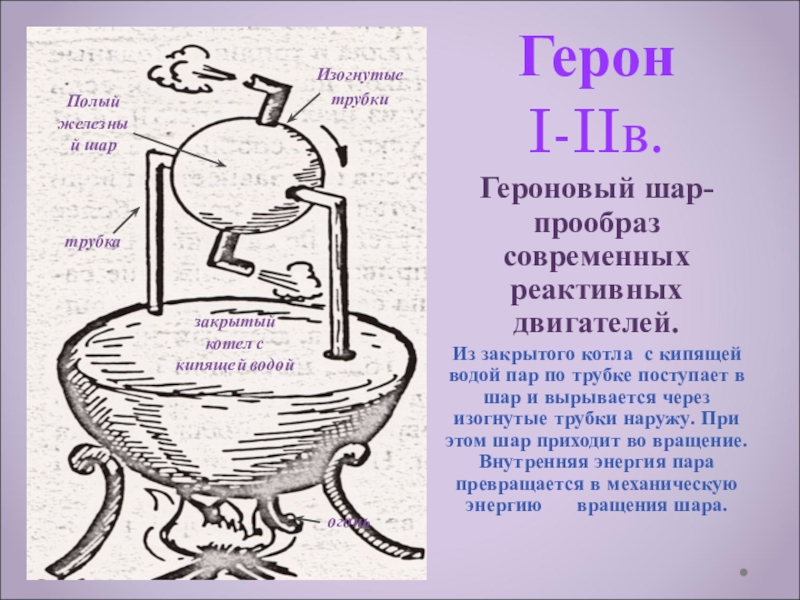

Слайд 12Герон
I-IIв.
Героновый шар-прообраз современных реактивных двигателей.
Из закрытого котла с кипящей водой пар
по трубке поступает в шар и вырывается через изогнутые трубки наружу. При этом шар приходит во вращение. Внутренняя энергия пара превращается в механическую энергию вращения шара.
Полый железный шар
Изогнутые трубки
закрытый котел с кипящей водой
трубка
огонь

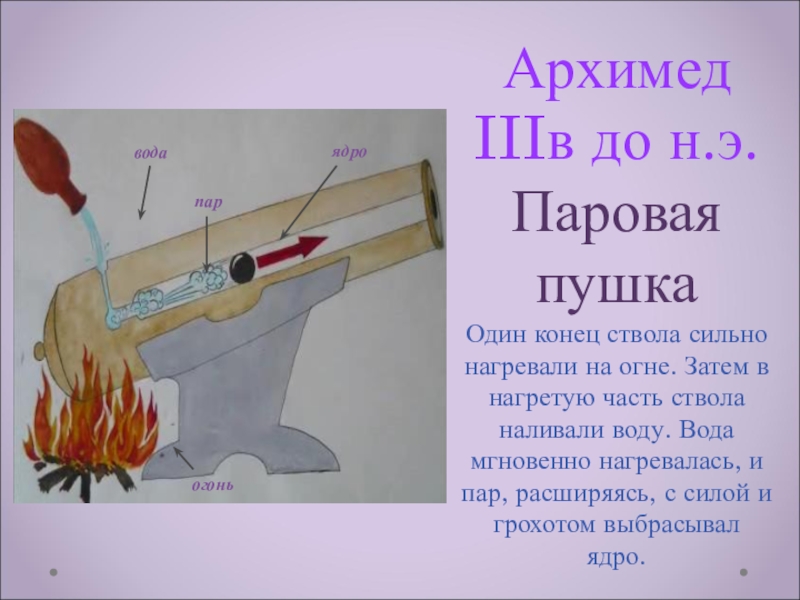

Слайд 14Архимед IIIв до н.э. Паровая пушка Один конец ствола сильно нагревали на огне. Затем
в нагретую часть ствола наливали воду. Вода мгновенно нагревалась, и пар, расширяясь, с силой и грохотом выбрасывал ядро.
вода
ядро
пар
огонь
Слайд 15Томас Севери и Томас Ньюкомен. Построили в 1711году паровой насос для
откачки воды из шахт.
1–котел;
2–цилиндр;
3и6–кран;
4–поршень;
5–сосуд;
7–груз;
8–балансир.
Пар получали в коте 1. Кода под действием силы тяжести опускались штанга насоса и груз 7, то поднимался поршень 4, подвешенный на другом конце балансира 8, а пар из парового котла поступал в цилиндр 2. Когда поршень достигал своего высшего положения, кран закрывался, из сосуда 5 через кран 6 в цилиндр впрыскивалась холодная вода, пар конденсировался и образовывался вакуум. Атмосферное давление заставляло поршень опускаться, а груз 7 подниматься. Затем снова в цилиндр впрыскивался пар.
1
2
3
4
5
6
7
8

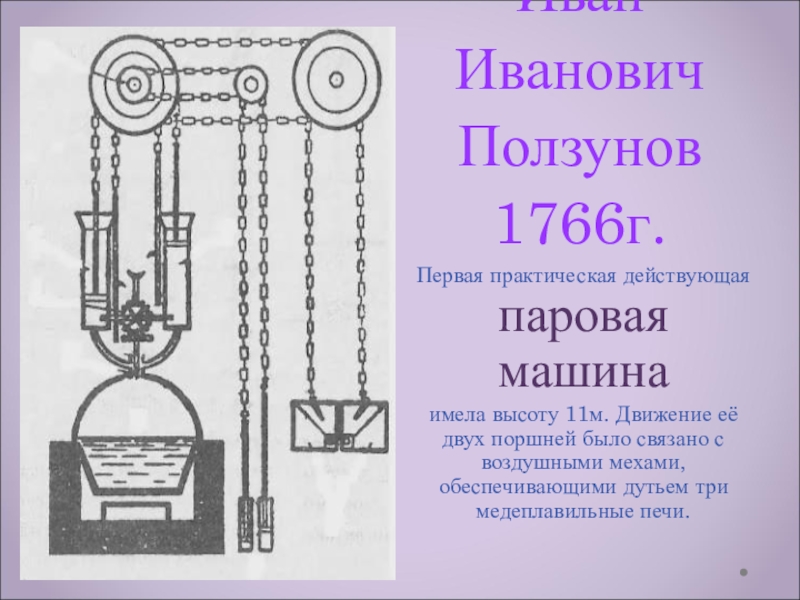

Слайд 17Иван Иванович Ползунов 1766г.
Первая практическая действующая паровая машина
имела высоту 11м.
Движение её двух поршней было связано с воздушными мехами, обеспечивающими дутьем три медеплавильные печи.

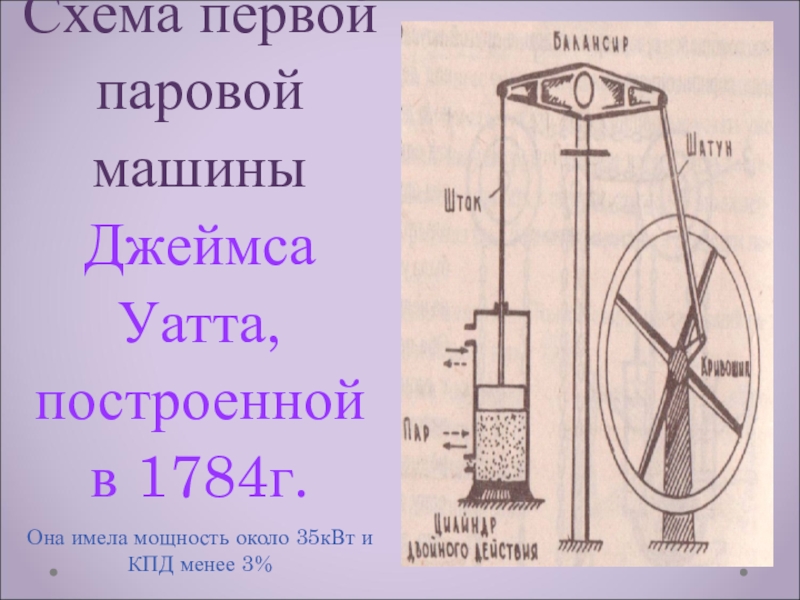

Слайд 18Схема первой паровой машины Джеймса Уатта, построенной в 1784г.
Она имела мощность
около 35кВт и КПД менее 3%
Слайд 22Густав Лаваль
1889 год.
Первая паровая турбина,
В турбине Лаваля против сопла С
расположены лопатки L, укреплённые по ободу диска В. Выходящий из сопла пар попадает в каналы, образуемые лопатками. Здесь он теряет часть своей кинетической энергии, она идёт на приведение диска В вместе с валом А во вращательное движение.

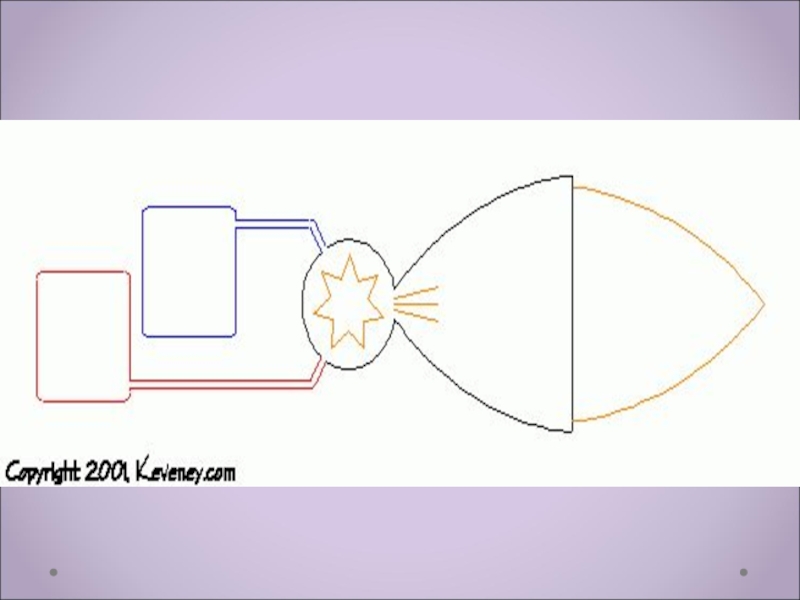

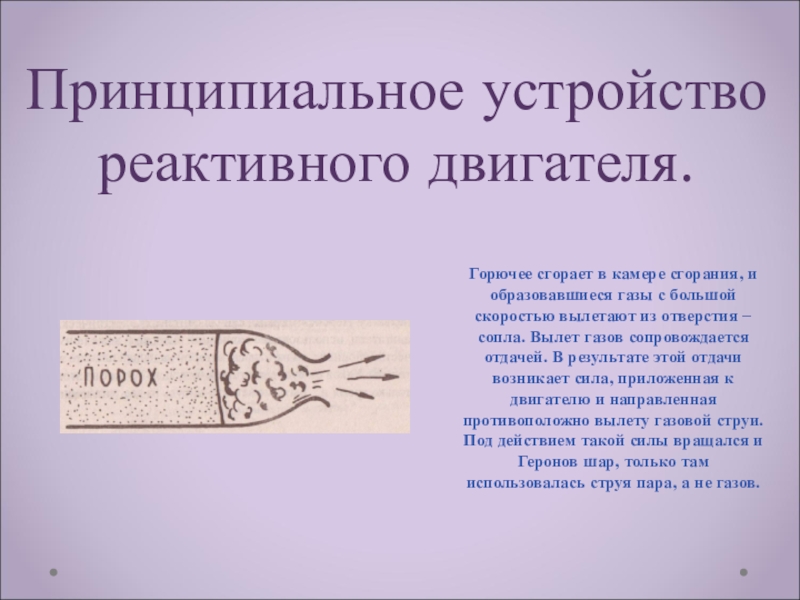

Слайд 24Принципиальное устройство реактивного двигателя.
Горючее сгорает в камере сгорания, и образовавшиеся газы
с большой скоростью вылетают из отверстия − сопла. Вылет газов сопровождается отдачей. В результате этой отдачи возникает сила, приложенная к двигателю и направленная противоположно вылету газовой струи. Под действием такой силы вращался и Геронов шар, только там использовалась струя пара, а не газов.

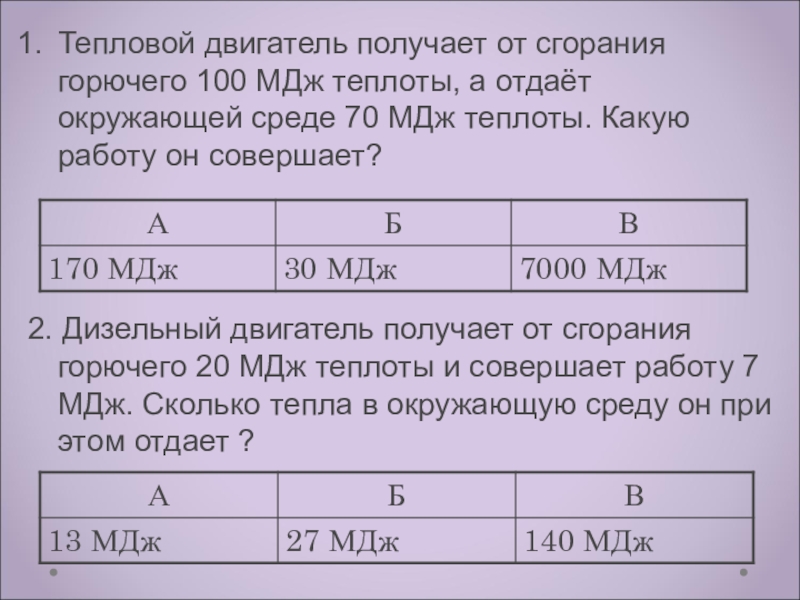

Слайд 26Тепловой двигатель получает от сгорания горючего 100 МДж теплоты, а отдаёт
окружающей среде 70 МДж теплоты. Какую работу он совершает?
2. Дизельный двигатель получает от сгорания горючего 20 МДж теплоты и совершает работу 7 МДж. Сколько тепла в окружающую среду он при этом отдает ?
2. Дизельный двигатель получает от сгорания горючего 20 МДж теплоты и совершает работу 7 МДж. Сколько тепла в окружающую среду он при этом отдает ?
Слайд 27Двигатель получил от сгорания горючего 250МДж теплоты и отдал в окружающую
среду 200 МДж энергии. Определите КПД двигателя.
Ответ:20%
2. Тепловая машина за цикл совершает работу 20 Дж и отдаёт холодильнику количество теплоты, равное 80 Дж. Определите КПД тепловой машины (в процентах)
Ответ: 20%
Ответ:20%
2. Тепловая машина за цикл совершает работу 20 Дж и отдаёт холодильнику количество теплоты, равное 80 Дж. Определите КПД тепловой машины (в процентах)
Ответ: 20%
Слайд 28Во время работы идеальной тепловой машины от нагревателя получено количество теплоты,
равное 300 кДж ,а холодильнику передано количество теплоты 100 кДж. Определите температуру нагревателя, если температура холодильника равна 250 К.
Ответ: 750 К
Ответ: 750 К
Слайд 30
На каких транспортных средствах используют тепловые двигатели: автомобиль, автобус,
трамвай, троллейбус, самолёт, спортивные велосипед?

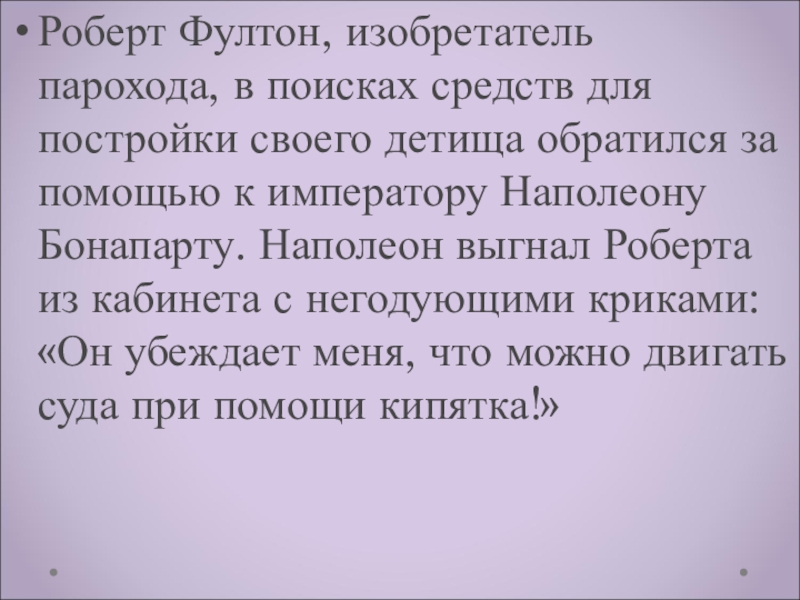

Слайд 32Роберт Фултон, изобретатель парохода, в поисках средств для постройки своего детища
обратился за помощью к императору Наполеону Бонапарту. Наполеон выгнал Роберта из кабинета с негодующими криками: «Он убеждает меня, что можно двигать суда при помощи кипятка!»
Слайд 33Комфорт прошлых лет
Первый теплоход имел три каюты, буфет, кладовую с припасами.
Среди правил, установленных для пассажиров, были и такие, которые запрещали (под угрозой штрафа) джентльменам ложиться в сапогах в кровать или сидеть на столах.
Слайд 356 октября 1897 года открыто пароходное сообщение между Графской и Павловским
мыском, между Северной стороной и Артиллерийской бухтой.
Слайд 365 ноября 1853 года завязалась первое в истории сражение двух военных
пароходов: русский «Владимир» (командир Г.И.Бутаков) и турецкий «Перваз – Бахри».
Слайд 37В 1899 году в Севастополе появился первый частный автомобиль, который принадлежал
лейтенанту Зубкову.
