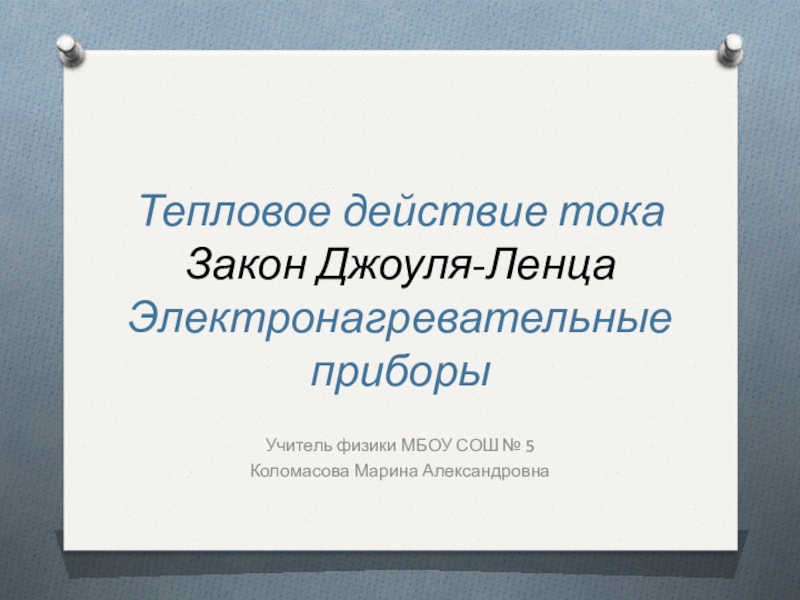

Слайд 1Тепловое действие тока
Закон Джоуля-Ленца
Электронагревательные приборы
Учитель физики МБОУ СОШ № 5
Коломасова Марина Александровна

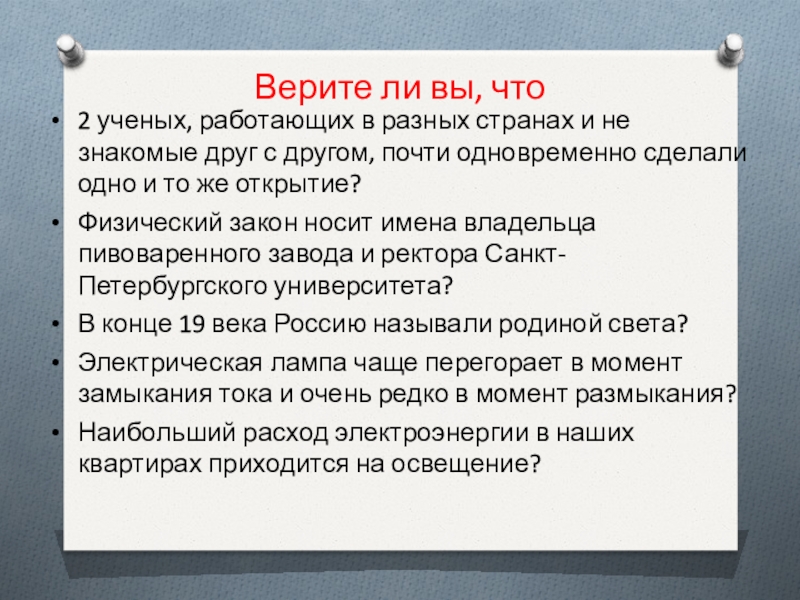

Слайд 2
Верите ли вы, что
2 ученых, работающих в разных странах и не
знакомые друг с другом, почти одновременно сделали одно и то же открытие?
Физический закон носит имена владельца пивоваренного завода и ректора Санкт-Петербургского университета?
В конце 19 века Россию называли родиной света?
Электрическая лампа чаще перегорает в момент замыкания тока и очень редко в момент размыкания?
Наибольший расход электроэнергии в наших квартирах приходится на освещение?
Слайд 3
Интерактивный тренинг на знание формулы мощности электрического тока
http://files.school-collection.edu.ru/dlrstore/669ba075-e921-11dc-95ff-0800200c9a66/3_19.swf
стр. 6

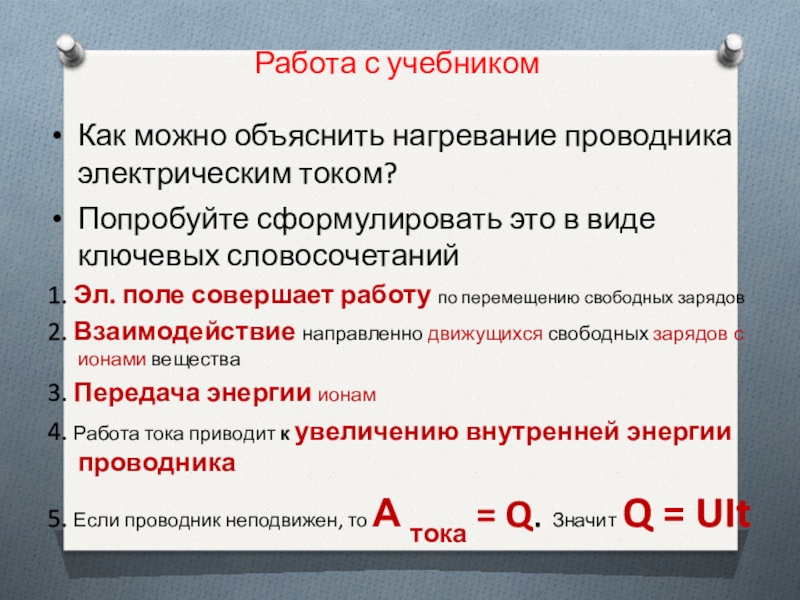

Слайд 4Работа с учебником
Как можно объяснить нагревание проводника электрическим током?
Попробуйте сформулировать это
в виде ключевых словосочетаний
1. Эл. поле совершает работу по перемещению свободных зарядов
2. Взаимодействие направленно движущихся свободных зарядов с ионами вещества
3. Передача энергии ионам
4. Работа тока приводит к увеличению внутренней энергии проводника
5. Если проводник неподвижен, то А тока = Q. Значит Q = UIt
Слайд 5
http://files.school-collection.edu.ru/dlrstore/669ba076-e921-11dc-95ff-0800200c9a66/3_20.swf
3 стр. и 4 стр.

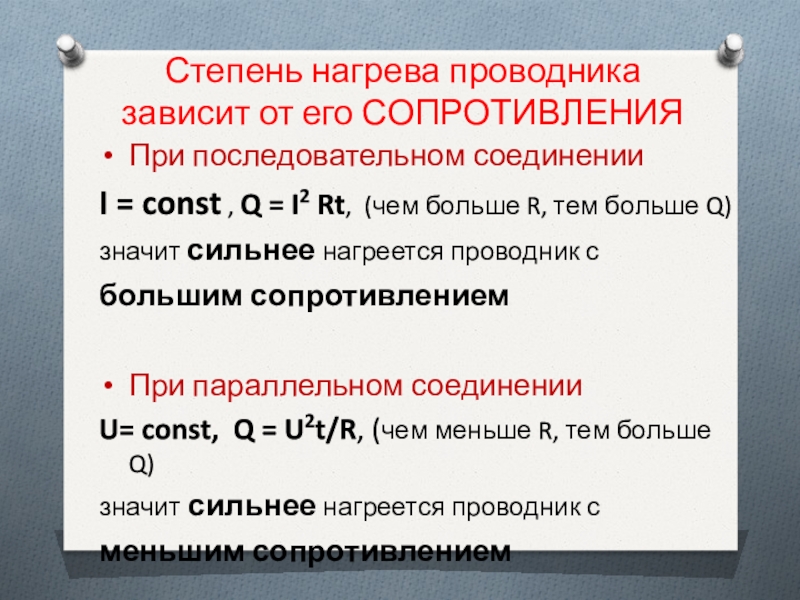

Слайд 6
Степень нагрева проводника зависит от его СОПРОТИВЛЕНИЯ
При последовательном соединении
I =
const , Q = I2 Rt, (чем больше R, тем больше Q)
значит сильнее нагреется проводник с
большим сопротивлением
При параллельном соединении
U= const, Q = U2t/R, (чем меньше R, тем больше Q)
значит сильнее нагреется проводник с
меньшим сопротивлением
Слайд 7Решение задачи 2 группы
Проводники соединены последовательно, значит
l1 = l2
= const.
Q = Ult, Q = lt ( lR ), т.е Q = l2 Rt
(Q прямо пропорционально R)
Значит проводник с БОЛЬШИМ сопротивлением выделит БОЛЬШЕЕ количество теплоты и наоборот)
2. R = ρι/S, (R обратно пропорционально S при прочих равных условиях)
Поскольку S1 > S2, значит R1 < R2 и
первый проводник выделит меньшее количество теплоты

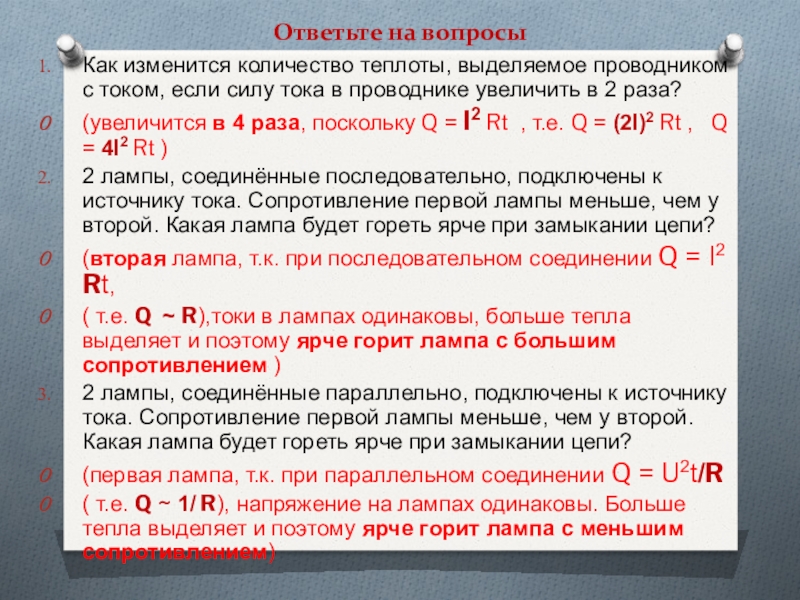

Слайд 8Ответьте на вопросы
Как изменится количество теплоты, выделяемое проводником с током, если
силу тока в проводнике увеличить в 2 раза?
(увеличится в 4 раза, поскольку Q = l2 Rt , т.е. Q = (2l)2 Rt , Q = 4l2 Rt )
2 лампы, соединённые последовательно, подключены к источнику тока. Сопротивление первой лампы меньше, чем у второй. Какая лампа будет гореть ярче при замыкании цепи?
(вторая лампа, т.к. при последовательном соединении Q = l2 Rt,
( т.е. Q ~ R),токи в лампах одинаковы, больше тепла выделяет и поэтому ярче горит лампа с большим сопротивлением )
2 лампы, соединённые параллельно, подключены к источнику тока. Сопротивление первой лампы меньше, чем у второй. Какая лампа будет гореть ярче при замыкании цепи?
(первая лампа, т.к. при параллельном соединении Q = U2t/R
( т.е. Q ~ 1/ R), напряжение на лампах одинаковы. Больше тепла выделяет и поэтому ярче горит лампа с меньшим сопротивлением)

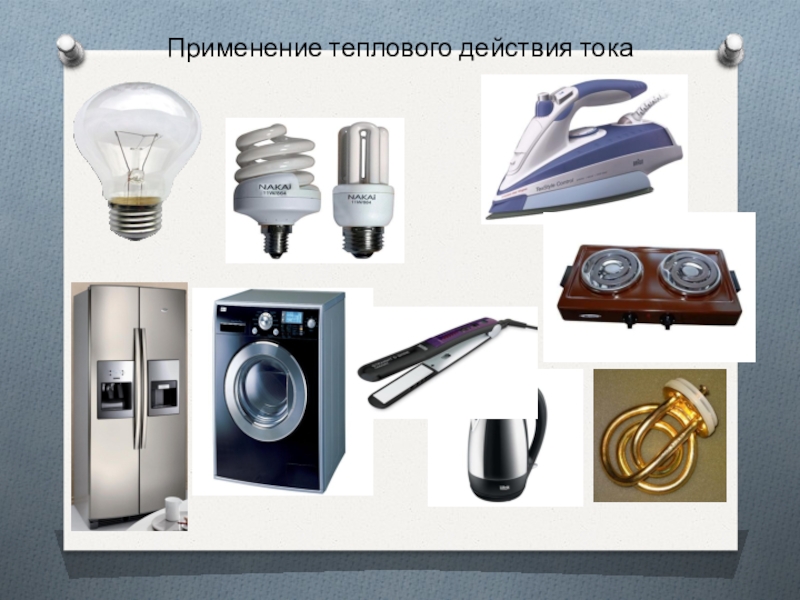

Слайд 9Применение теплового действия тока
Слайд 10
Применение теплового действия тока
Посмотрите видеоролик и составьте
по нему 2 вопроса
http://www.vesti.ru/videos?vid=247235&doc_type=news&doc_id=322232

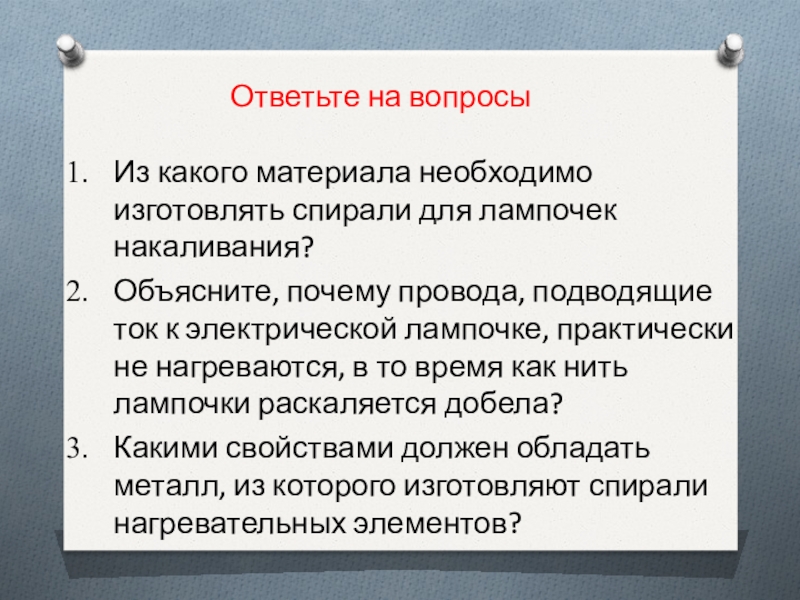

Слайд 11
Ответьте на вопросы
Из какого материала необходимо изготовлять спирали для лампочек накаливания?
Объясните,
почему провода, подводящие ток к электрической лампочке, практически не нагреваются, в то время как нить лампочки раскаляется добела?
Какими свойствами должен обладать металл, из которого изготовляют спирали нагревательных элементов?

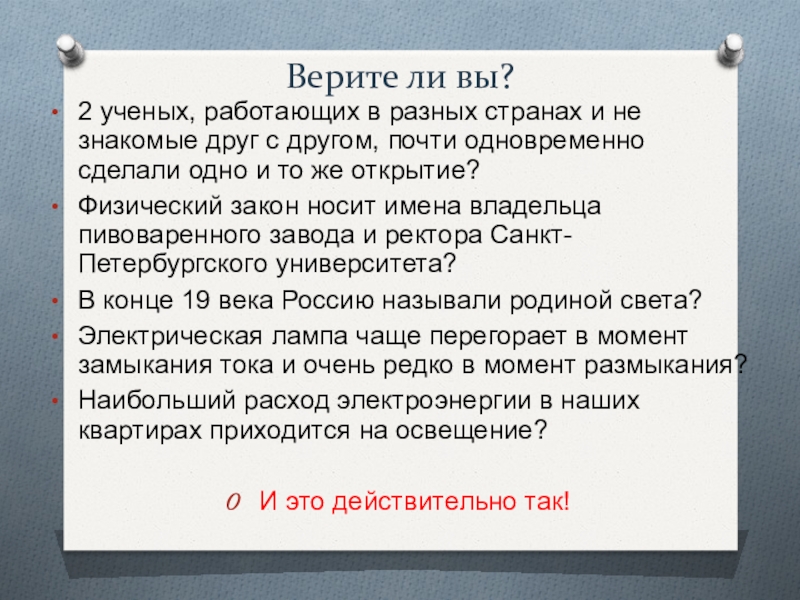

Слайд 12
Верите ли вы?
2 ученых, работающих в разных странах и не знакомые
друг с другом, почти одновременно сделали одно и то же открытие?
Физический закон носит имена владельца пивоваренного завода и ректора Санкт-Петербургского университета?
В конце 19 века Россию называли родиной света?
Электрическая лампа чаще перегорает в момент замыкания тока и очень редко в момент размыкания?
Наибольший расход электроэнергии в наших квартирах приходится на освещение?
И это действительно так!

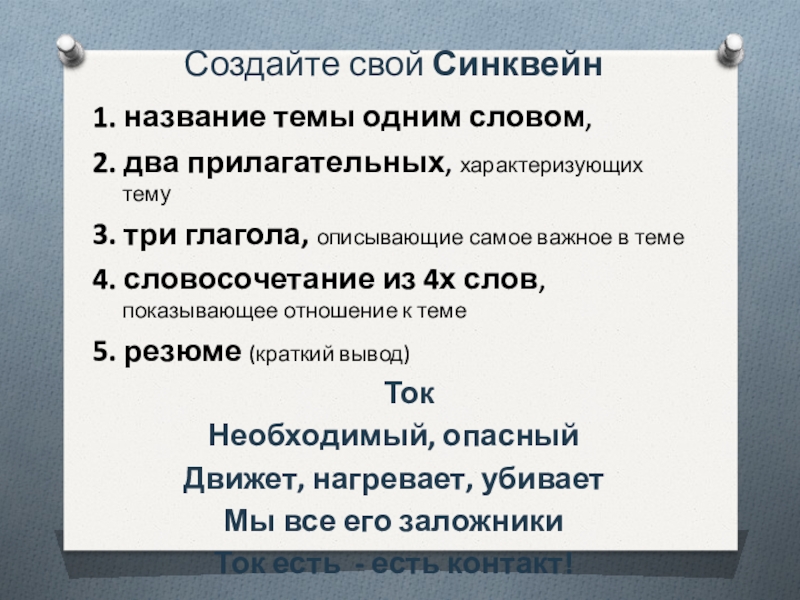

Слайд 13Создайте свой Синквейн
1. название темы одним словом,
2. два прилагательных, характеризующих
тему
3. три глагола, описывающие самое важное в теме
4. словосочетание из 4х слов, показывающее отношение к теме
5. резюме (краткий вывод)
Ток
Необходимый, опасный
Движет, нагревает, убивает
Мы все его заложники
Ток есть - есть контакт!

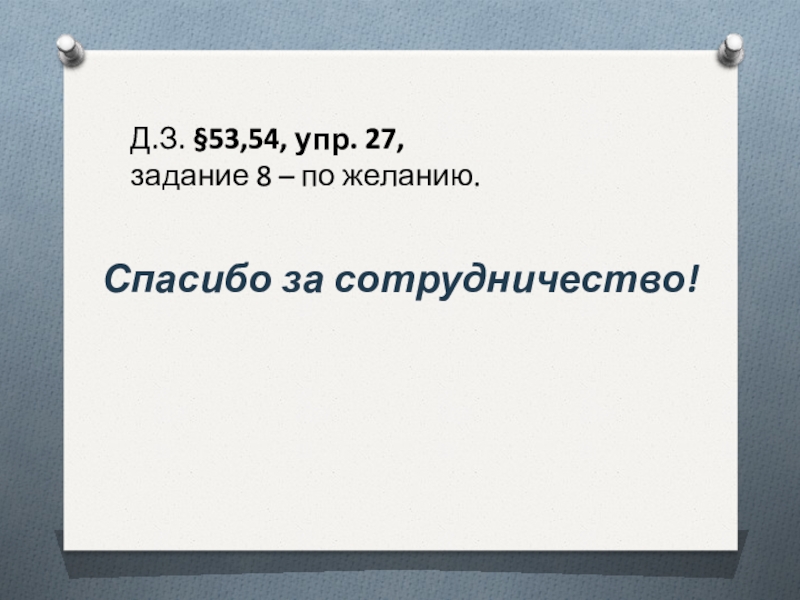

Слайд 14
Д.З. §53,54, упр. 27,
задание 8 – по желанию.
Спасибо за сотрудничество!
