Магнитное поле - это особый  вид  материи,  невидимый  и  неосязаемый для человека, существующий независимо от нашего сознания.

Слайд 1Магнитное поле и его графическое изображение

Магнитное поле и его графическое изображение

Слайд 2Магнитное поле - это особый  вид  материи,  невидимый  и
неосязаемый

для человека, существующий независимо от нашего сознания.
Магнитное поле - это особый  вид  материи,  невидимый  и   неосязаемый для человека, существующий независимо от нашего

Слайд 3N – северный полюс магнита
S – южный полюс магнита
Постоянные магниты

– тела, сохраняющие длительное время намагниченность.

Дугообразный магнит

Полосовой магнит

N

N

S

S

Полюс - место магнита, где обнаруживается наиболее сильное действие

N – северный полюс магнита S – южный полюс магнитаПостоянные магниты – тела, сохраняющие длительное время намагниченность.Дугообразный

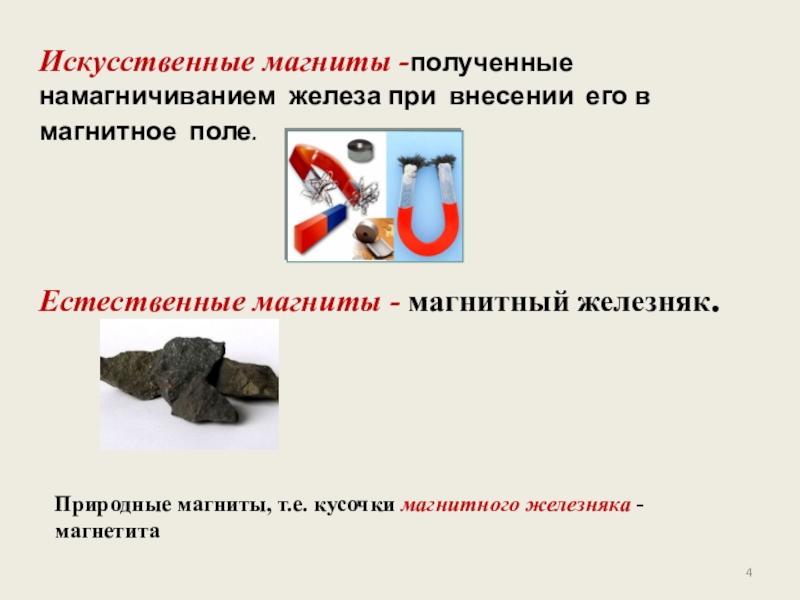

Слайд 4Искусственные магниты -полученные  намагничиванием  железа при  внесении  его в  магнитное  поле.




Естественные магниты - магнитный железняк.



Природные магниты, т.е. кусочки магнитного железняка - магнетита

Искусственные магниты -полученные  намагничиванием  железа при  внесении  его в  магнитное  поле. Естественные магниты - магнитный железняк.Природные магниты,

Слайд 5Свойства магнитов:

Наиболее сильное магнитное действие обнаруживают полюса магнитов;
Хорошо притягиваются магнитом чугун,

сталь, железо и некоторые сплавы;
Железо, сталь, никель в присутствии магнитного железняка приобретают магнитные свойства;
Разноименные магнитные полюса притягиваются, одноименные отталкиваются.
Свойства магнитов:Наиболее сильное магнитное действие обнаруживают полюса магнитов;Хорошо притягиваются магнитом чугун, сталь, железо и некоторые сплавы;Железо, сталь,

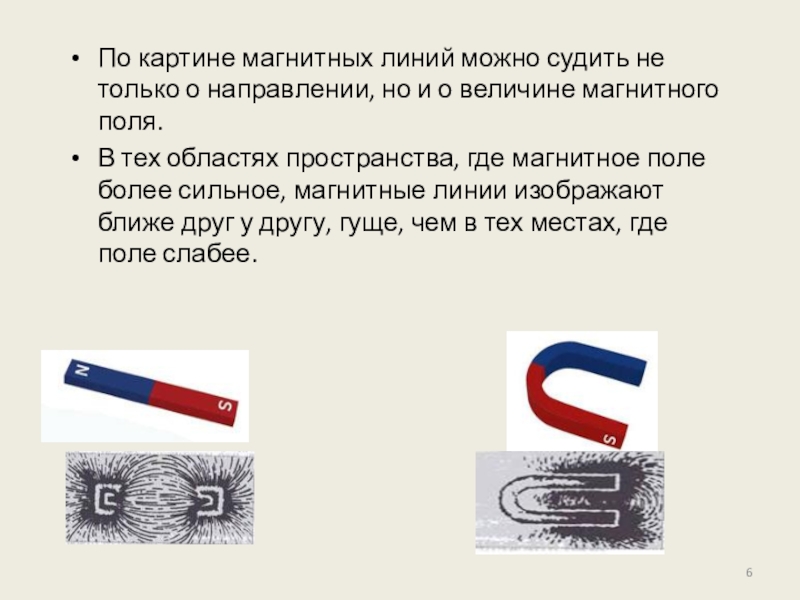

Слайд 6По картине магнитных линий можно судить не только о направлении, но

и о величине магнитного поля.
В тех областях пространства, где магнитное поле более сильное, магнитные линии изображают ближе друг у другу, гуще, чем в тех местах, где поле слабее.
По картине магнитных линий можно судить не только о направлении, но и о величине магнитного поля.В тех

Слайд 7Гипотеза Ампера
Согласно гипотезы Ампера (1775- 1836г.) в атомах и молекулах в

результате движения электронов возникают кольцевые токи. В 1897г. гипотезу подтвердил английский учёный Томсон, а в 1910г. измерил токи американский учёный Милликен.

В чем же причины намагничивания?

При внесении куска железа во внешнее магнитное поле
все элементарные магнитные поля в этом железе ориентируются одинаково
во внешнем магнитном поле, образуя собственное магнитное поле.
Так кусок железа становится магнитом.

Гипотеза АмпераСогласно гипотезы Ампера (1775- 1836г.) в атомах и молекулах в результате движения электронов возникают кольцевые токи.

Слайд 8Движение электронов представляет собой круговой ток, а вокруг проводника с электрическим

током существует магнитное поле.
Движение электронов представляет собой круговой ток, а вокруг проводника с электрическим током существует магнитное поле.

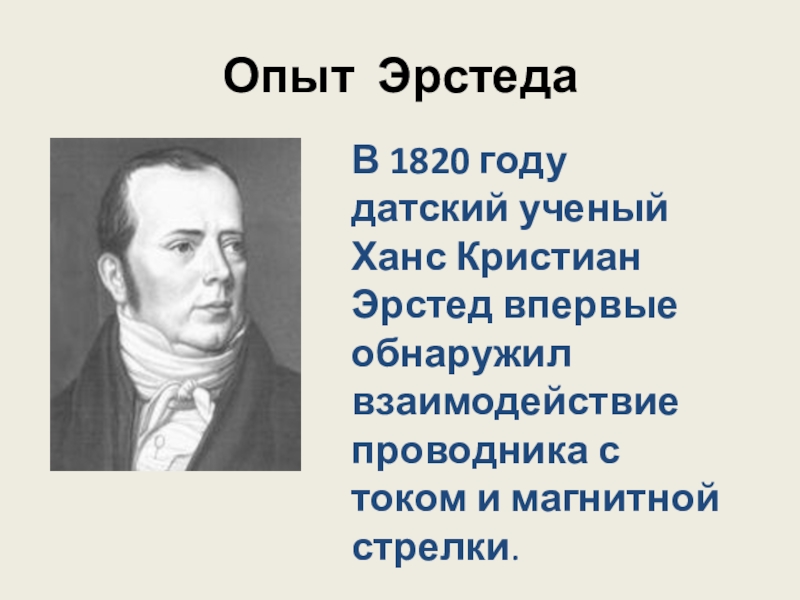

Слайд 10Опыт  Эрстеда
В 1820 году датский ученый Ханс Кристиан Эрстед впервые

обнаружил взаимодействие проводника с током и магнитной стрелки.
Опыт  Эрстеда   В 1820 году датский ученый Ханс Кристиан Эрстед впервые обнаружил взаимодействие проводника с током и

Слайд 11При замыкании эл. цепи  магнитная  стрелка  отклоняется  от  своего  первоначального  положения,

при  размыкании  цепи  магнитная  стрелка  возвращается  в  свое  первоначальное  положение.
При замыкании эл. цепи  магнитная  стрелка  отклоняется  от  своего  первоначального  положения,   при  размыкании  цепи  магнитная  стрелка  возвращается

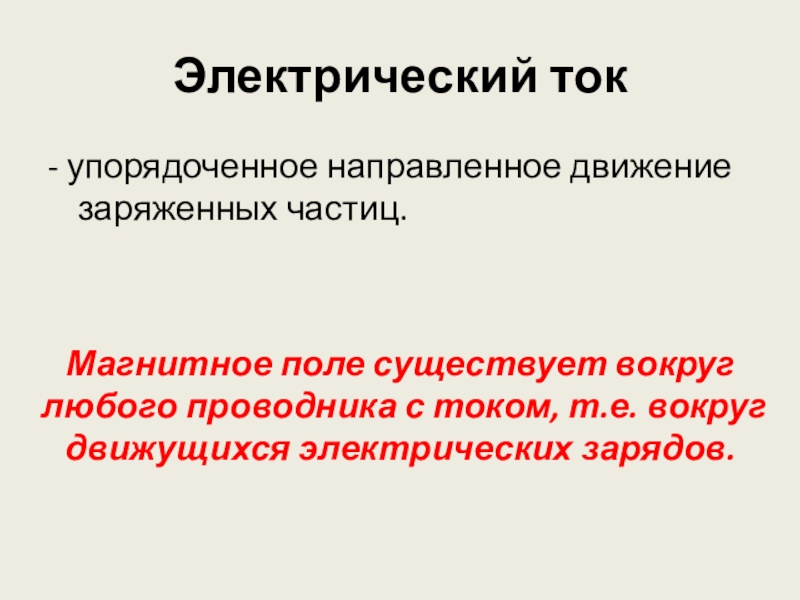

Слайд 12Электрический ток
- упорядоченное направленное движение заряженных частиц.
Магнитное поле существует вокруг любого

проводника с током, т.е. вокруг движущихся электрических зарядов.
Электрический ток- упорядоченное направленное движение заряженных частиц.Магнитное поле существует вокруг любого проводника с током, т.е. вокруг движущихся

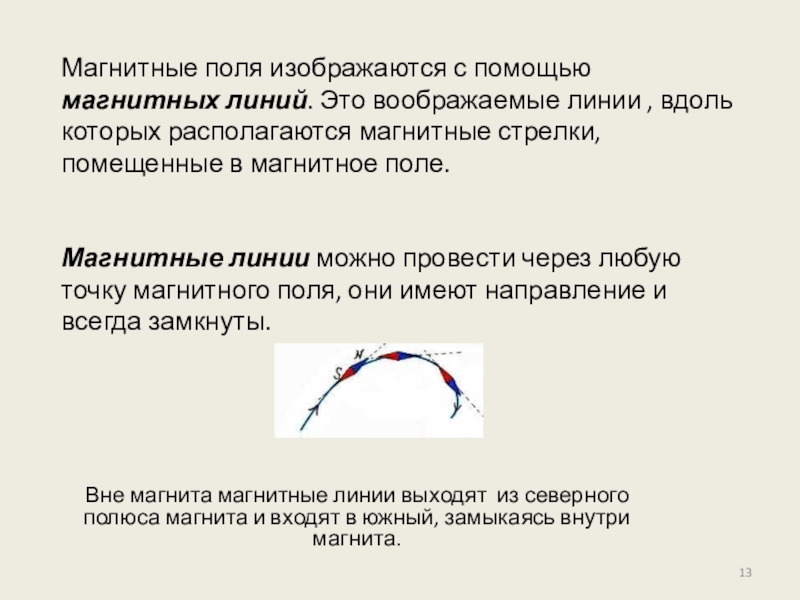

Слайд 13Магнитные поля изображаются с помощью магнитных линий. Это воображаемые линии ,

вдоль которых располагаются магнитные стрелки, помещенные в магнитное поле.


Магнитные линии можно провести через любую точку магнитного поля, они имеют направление и всегда замкнуты.


Вне магнита магнитные линии выходят из северного полюса магнита и входят в южный, замыкаясь внутри магнита.

Магнитные поля изображаются с помощью магнитных линий. Это воображаемые линии , вдоль которых располагаются магнитные стрелки, помещенные

Слайд 14Магнитное поле постоянных магнитов

Магнитное поле постоянных магнитов

Слайд 15СИЛОВЫЕ ЛИНИИ ПОЛЯ КАТУШКИ И КРУГОВОГО ТОКА

СИЛОВЫЕ ЛИНИИ ПОЛЯ КАТУШКИ И КРУГОВОГО ТОКА
