Слайд 1Тема: «Линзы. Формула тонкой линзы»
Учитель физики
МБОУ «СОШ №17» г. Владивостока
Кунцевич Ю.Н.




Тема: «Линзы. Формула тонкой линзы»Учитель физикиМБОУ «СОШ №17» г. ВладивостокаКунцевич Ю.Н.

Слайд 2

Проверка знаний
n1
n2
Угол падения луча 30°, под каким углом к зеркалу падает

луч? 2) Изменение направления светового луча при переходе из одной среды в другую называется_________ . 3) Из двух сред оптически более плотная та среда, в которой скорость светового луча__________ . 4) Какая среда оптически более плотная n1 или n2 (рис. 1)?




5) Постройте ход луча: воздух – стекло, вода – воздух.



Проверка знанийn1n2Угол падения луча 30°, под каким углом к зеркалу падает луч? 2) Изменение направления светового луча

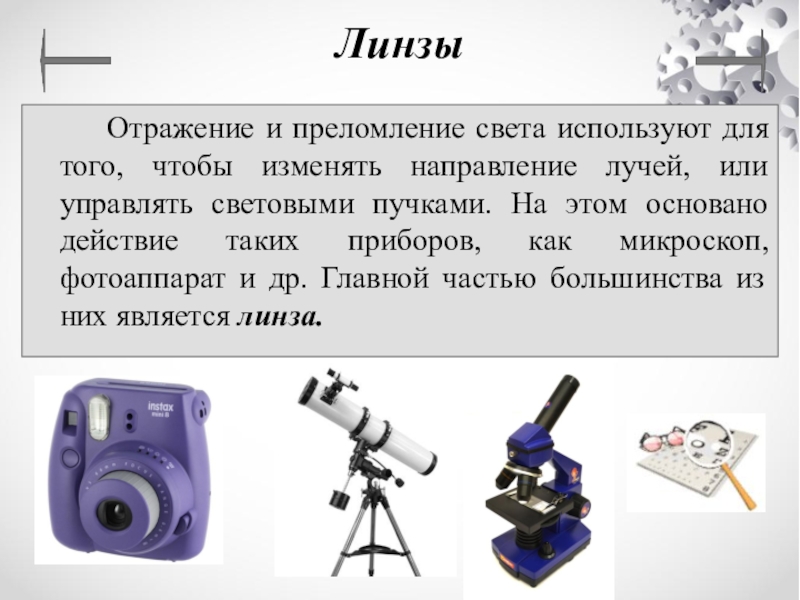

Слайд 3Линзы
Отражение и преломление света используют для того, чтобы изменять направление лучей,

или управлять световыми пучками. На этом основано действие таких приборов, как микроскоп, фотоаппарат и др. Главной частью большинства из них является линза.







ЛинзыОтражение и преломление света используют для того, чтобы изменять направление лучей, или управлять световыми пучками. На этом

Слайд 4
Линзы
Определение: Линза ( от lens – чечевица) –называется прозрачное тело, ограниченное

с двух сторон поверхностями. Линзы бывают двух видов: выпуклые и вогнутые.





ЛинзыОпределение: Линза ( от lens – чечевица) –называется прозрачное тело, ограниченное с двух сторон поверхностями. Линзы бывают

Слайд 5


Линзы
Вогнутые
–линзы, которые по краям толще, чем посередине.
Бывают: двояковогнутые 1,

плосковогнутые 2, выпукло-вогнутые 3.



Выпуклые
– линзы, которые посередине толще, чем у краев.
Бывают: двояковыпуклые 1, плосковыпуклые 2, вогнуто-выпуклые 3.








1

2

3

1

2

3



Линзы Вогнутые –линзы, которые по краям толще, чем посередине.Бывают: двояковогнутые 1, плосковогнутые 2, выпукло-вогнутые 3.Выпуклые – линзы,

Слайд 6
Определение: Тонкая линза – линза, толщина которой мала по сравнению с

радиусами сферических поверхностей.

АВ - толщина линзы
Радиусы R и R1 сферических поверхностей.



А

В

О

О1

R

R1



Определение: Тонкая линза – линза, толщина которой мала по сравнению с радиусами сферических поверхностей.АВ - толщина линзыРадиусы

Слайд 7Прямую O2O1, проходящую через центры сферических поверхностей, которые ограничивают линзу, называют

ее главной оптической осью.
Главная оптическая ось тонкой линзы проходит через оптический центр (точка О).
Любую другую прямую, проходящую через оптический центр, называют побочной оптической осью (АВ).


O1

O2

O

Главная оптическая ось

Побочная оптическая ось


А

В





Прямую O2O1, проходящую через центры сферических поверхностей, которые ограничивают линзу, называют ее главной оптической осью. Главная оптическая ось

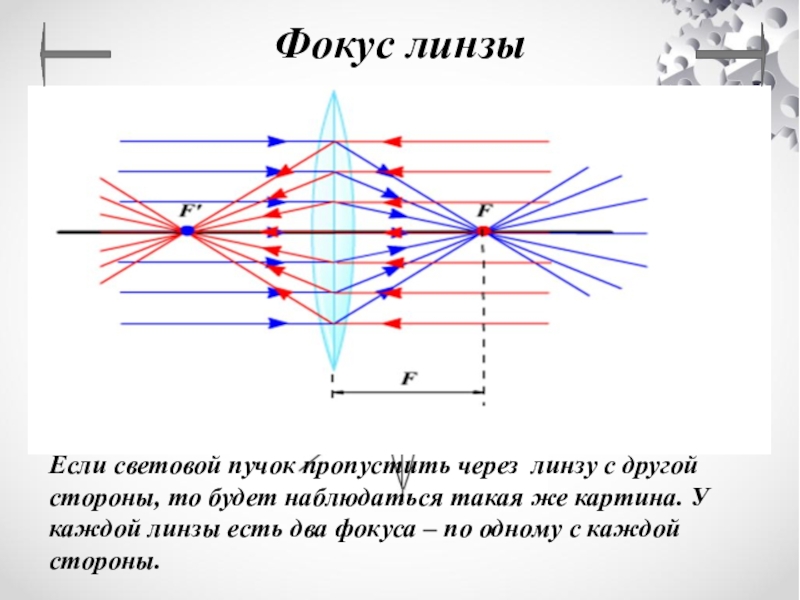

Слайд 8Фокус линзы
Точка, в которой пересекаются после преломлений в собирающей линзе лучи,

падающие на линзу параллельно главной оптической оси, называется главным фокусом линзы.
Расстояние от линзы до ее фокуса называется фокусным расстоянием линзы и обозначают буквой F.

Если световой пучок пропустить через линзу с другой стороны, то будет наблюдаться такая же картина. У каждой линзы есть два фокуса – по одному с каждой стороны.



Фокус линзыТочка, в которой пересекаются после преломлений в собирающей линзе лучи, падающие на линзу параллельно главной оптической оси,

Слайд 9Ход лучей в выпуклых линзах
Если на выпуклую линзу направить пучок лучей,

параллельных главной оптической оси, то после преломления они соберутся в одной точке – фокусе линзы. Следовательно, выпуклая линза собирает лучи, идущие от источника. Поэтому линза называется собирающей.



Ход лучей в выпуклых линзахЕсли на выпуклую линзу направить пучок лучей, параллельных главной оптической оси, то после

Слайд 10Ход лучей в вогнутых линзах
Если на вогнутую линзу направить пучок лучей,

параллельных главной оптической оси, то после преломления в линзе пучок станет расходящимся, а продолжения этих лучей сойдутся в одной точке с той стороны линзы, с которой падает свет. Эта точка является мнимым фокусом. А такая линза называется рассеивающей.



Ход лучей в вогнутых линзахЕсли на вогнутую линзу направить пучок лучей, параллельных главной оптической оси, то после

Слайд 11Как будут направлены лучи, если источник света поместить в фокус?
Лучи расходятся

от источника света во всех направлениях. Некоторые из них проходят через линзу и преломляются. После прохождения лучи будут направлены параллельно главной оптической оси.



Как будут направлены лучи, если источник света поместить в фокус?Лучи расходятся от источника света во всех направлениях.

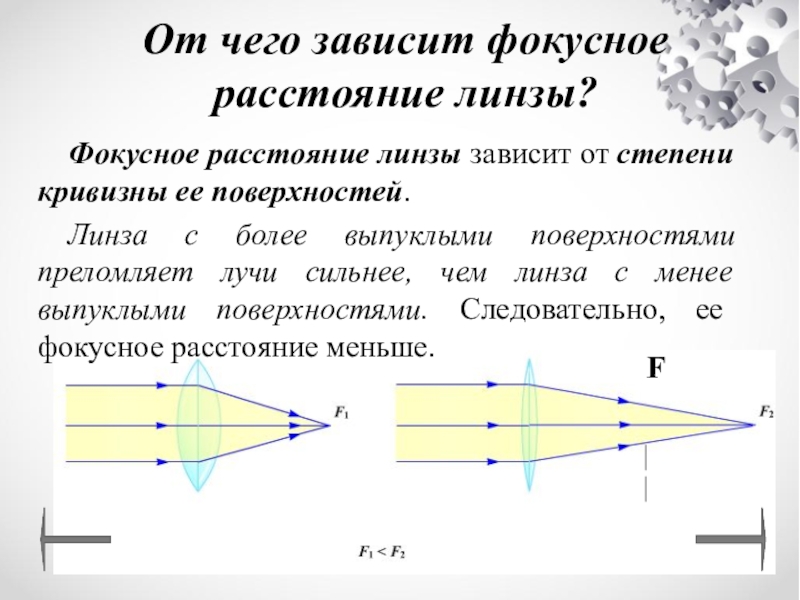

Слайд 12От чего зависит фокусное расстояние линзы?
Фокусное расстояние линзы зависит от степени

кривизны ее поверхностей.
Линза с более выпуклыми поверхностями преломляет лучи сильнее, чем линза с менее выпуклыми поверхностями. Следовательно, ее фокусное расстояние меньше.



F

От чего зависит фокусное расстояние линзы?Фокусное расстояние линзы зависит от степени кривизны ее поверхностей. Линза с более

Слайд 13Оптическая сила линзы
Определение: Оптическая сила – это величина, обратная ее фокусному

расстоянию.




Чем ближе к линзе лежат ее фокусы, тем сильнее линза преломляет лучи, собирая или рассеивая их, и тем больше по абсолютному значению оптическая сила линзы.



Оптическая сила линзыОпределение: Оптическая сила – это величина, обратная ее фокусному расстоянию.Чем ближе к линзе лежат ее

Слайд 14

Единицы измерения
За единицу оптической силы принята диоптрия (дптр).
1 Диоптрия –

это оптическая сила линзы, фокусное расстояние которой равно 1 м.







F

1 м

Единицы измеренияЗа единицу оптической силы принята диоптрия (дптр). 1 Диоптрия – это оптическая сила линзы, фокусное расстояние

Слайд 15Ответить на вопросы:
Что такое линза?
Какие бывают линзы?
Что такое фокусное

расстояние линзы, фокус линзы?
Что такое оптическая сила?
Для каких линз оптическая сила считается положительной/отрицательной?



Ответить на вопросы: Что такое линза? Какие бывают линзы?Что такое фокусное расстояние линзы, фокус линзы?Что такое оптическая

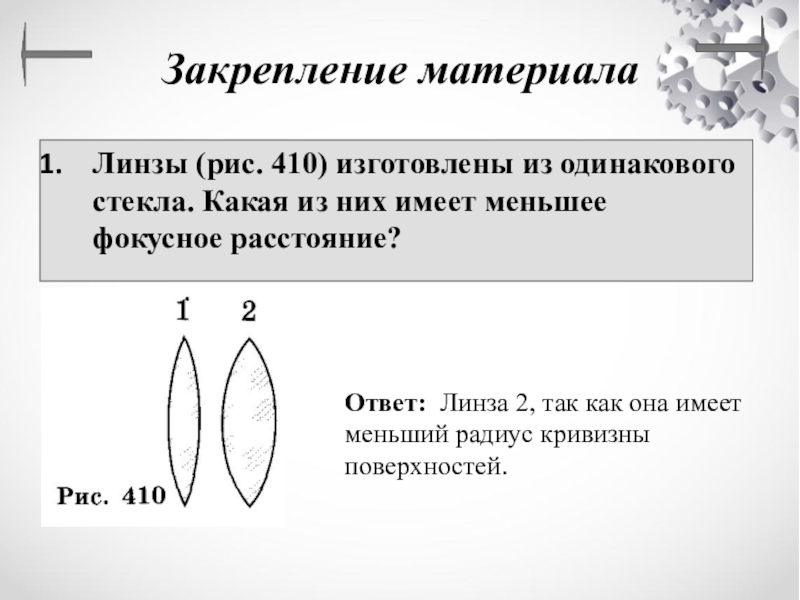

Слайд 16Закрепление материала
Линзы (рис. 410) изготовлены из одинакового стекла. Какая из них

имеет меньшее фокусное расстояние?

Ответ:  Линза 2, так как она имеет меньший радиус кривизны поверхностей.



Закрепление материалаЛинзы (рис. 410) изготовлены из одинакового стекла. Какая из них имеет меньшее фокусное расстояние?Ответ:  Линза 2,

Слайд 17Закрепление материала
2. Как называются линзы, изображенные на рисунке 411? Какая из

них имеет действительный фокус, а какая — мнимый? Одинаково ли у них фокусное расстояние?

Ответ: Линза 1 — вогнутая рассеивающая линза, фокус ее мнимый; линза 2 — двояковыпуклая собирающая линза, фокус действительный; фокусное расстояние линзы 1 больше.



Закрепление материала2. Как называются линзы, изображенные на рисунке 411? Какая из них имеет действительный фокус, а какая

Слайд 18Закрепление материала
3. Как, используя в качестве источника света Солнце, приблизительно определить

фокусное расстояние собирающей линзы?



Ответ: Используя линзу, получить светящуюся точку на стене, измерить расстояние от линзы до стены. Это и есть фокусное расстояние линзы. В точке фокуса собираются лучи, падающие на линзу параллельно ее главной оптической оси, а лучи Солнца можно считать параллельными из-за большой его удаленности.



Закрепление материала3. Как, используя в качестве источника света Солнце, приблизительно определить фокусное расстояние собирающей линзы?Ответ: Используя линзу, получить

Слайд 19Закрепление материала
4. Края линзы обрезали. Изменилось ли при этом ее фокусное

расстояние?







Ответ: Нет. Фокусное расстояние линзы зависит от показателя преломления вещества, из которого сделана линза и радиуса ее кривизны.



Закрепление материала4. Края линзы обрезали. Изменилось ли при этом ее фокусное расстояние?Ответ: Нет. Фокусное расстояние линзы зависит

Слайд 20Закрепление материала
Фокусное расстояние линзы равно 50 см. Какова оптическая сила этой

линзы?
Оптическая сила линзы +4 дптр. Найдите ее фокусное расстояние. Какая это линза — собирающая или рассеивающая?
У одной линзы фокусное расстояние равно 0,25 м, у другой – 10 см. Какая из них обладает большей оптической силой?



Закрепление материалаФокусное расстояние линзы равно 50 см. Какова оптическая сила этой линзы?Оптическая сила линзы +4 дптр. Найдите

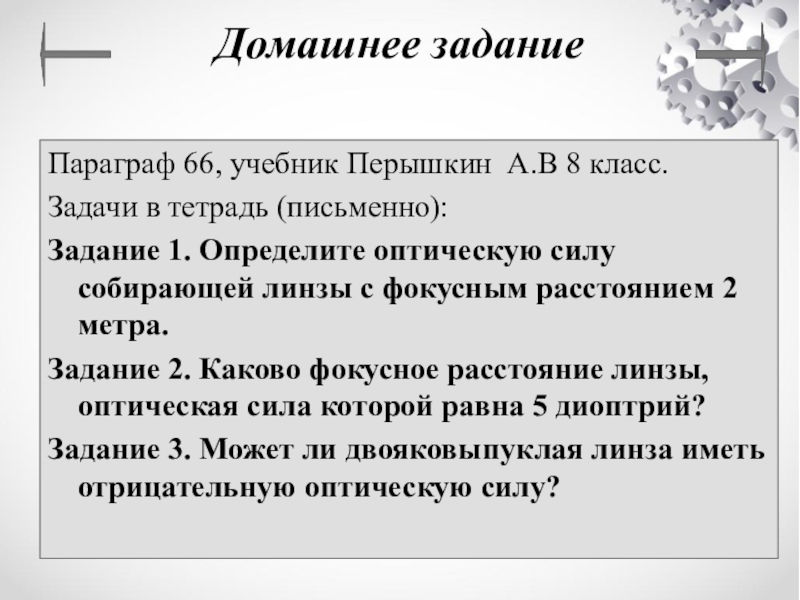

Слайд 21Домашнее задание
Параграф 66, учебник Перышкин А.В 8 класс.
Задачи в тетрадь (письменно):


Задание 1. Определите оп­ти­че­скую силу собирающей линзы с фокусным расстоянием 2 метра.
Задание 2. Каково фокусное расстояние линзы, оптическая сила которой равна 5 диоптрий?
Задание 3. Может ли двояковыпуклая линза иметь отрицательную оптическую силу?



Домашнее заданиеПараграф 66, учебник Перышкин А.В 8 класс.Задачи в тетрадь (письменно): Задание 1. Определите оп­ти­че­скую силу собирающей

Слайд 22Литература

Генденштейн Л.Э, Кайдалов А.Б., Кожевников В.Б. /Под ред. Орлова В.А.,

Ройзена И.И. Физика 8. – М.: Мнемозина.
Перышкин А.В. Физика 8. – М.: Дрофа, 2010.
Фадеева А.А., Засов А.В., Киселев Д.Ф. Физика 8. – М.: Просвещение.
Видеоуроки на тему: «Линза. Оптическая сила линзы.: https://interneturok.ru/physics/8-klass/bsvetovye-yavleniyab/linzy-opticheskaya-sila-linzy





Литература  Генденштейн Л.Э, Кайдалов А.Б., Кожевников В.Б. /Под ред. Орлова В.А., Ройзена И.И. Физика 8. – М.:

Слайд 23Используемые источники
Слайд № 2: file:///C:/Users/1/Downloads/55476.gif
Слайд № 2: http://www.4glaza-tlt.ru/uploads/tx_catalogteleskop/microscope-levenhuk-fiksiki-faier.jpg
Слайд № 2:

http://img.mvideo.ru/Pdb/10007614b.jpg
Слайд № 2: http://www.deepsky.ru/image/07_07_10_21_50_17.jpg
Слайд № 3: http://lasercomponents.ru/upload/iblock/119/1195881cc96d4ca65c87614c67b125e7.jpg
Слайд № 3: http://akak.ru/recipes/pictures/000/005/826_big.jpg



Используемые источникиСлайд № 2: file:///C:/Users/1/Downloads/55476.gif Слайд № 2: http://www.4glaza-tlt.ru/uploads/tx_catalogteleskop/microscope-levenhuk-fiksiki-faier.jpgСлайд № 2: http://img.mvideo.ru/Pdb/10007614b.jpgСлайд № 2: http://www.deepsky.ru/image/07_07_10_21_50_17.jpgСлайд № 3:

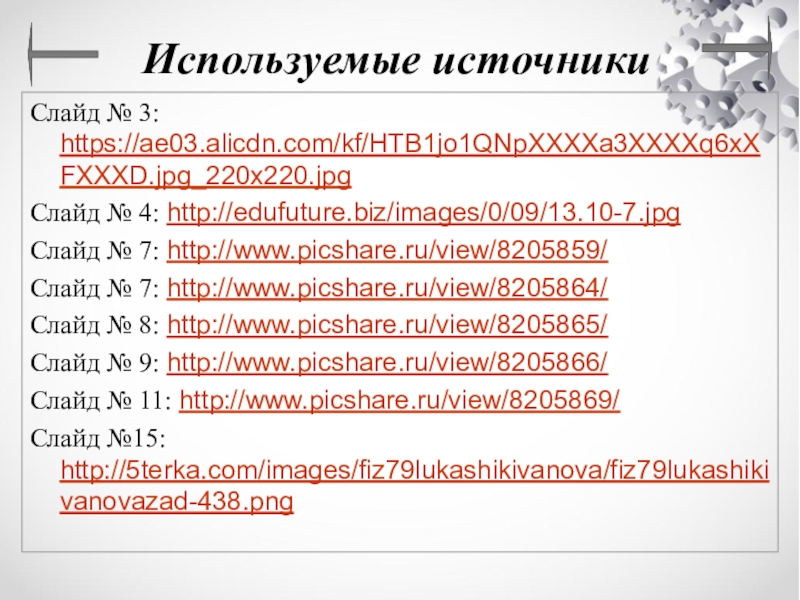

Слайд 24Используемые источники
Слайд № 3: https://ae03.alicdn.com/kf/HTB1jo1QNpXXXXa3XXXXq6xXFXXXD.jpg_220x220.jpg
Слайд № 4: http://edufuture.biz/images/0/09/13.10-7.jpg
Слайд № 7: http://www.picshare.ru/view/8205859/
Слайд

№ 7: http://www.picshare.ru/view/8205864/
Слайд № 8: http://www.picshare.ru/view/8205865/
Слайд № 9: http://www.picshare.ru/view/8205866/
Слайд № 11: http://www.picshare.ru/view/8205869/
Слайд №15: http://5terka.com/images/fiz79lukashikivanova/fiz79lukashikivanovazad-438.png








Используемые источникиСлайд № 3: https://ae03.alicdn.com/kf/HTB1jo1QNpXXXXa3XXXXq6xXFXXXD.jpg_220x220.jpgСлайд № 4: http://edufuture.biz/images/0/09/13.10-7.jpgСлайд № 7: http://www.picshare.ru/view/8205859/Слайд № 7: http://www.picshare.ru/view/8205864/Слайд № 8: http://www.picshare.ru/view/8205865/Слайд

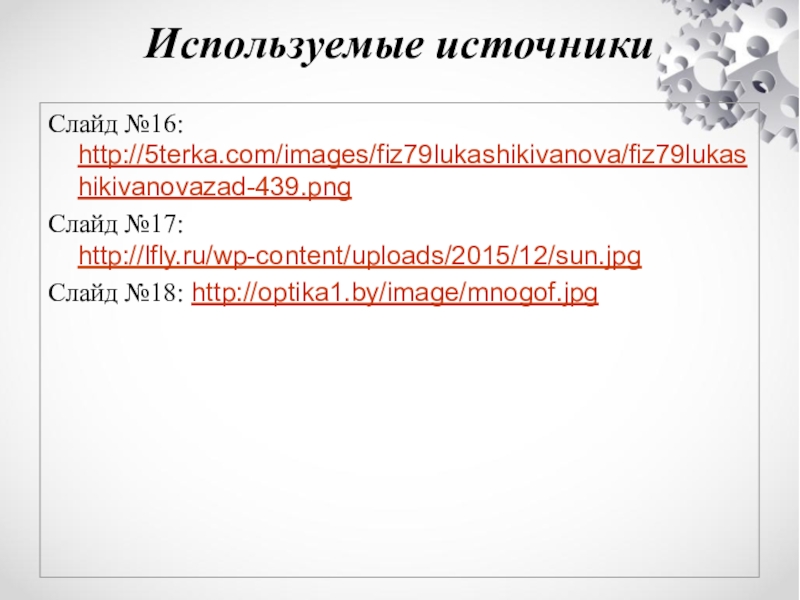

Слайд 25Используемые источники
