Презентация, доклад на тему Урок по теме Электрическая цепь и её составные части
Содержание
- 1. Урок по теме Электрическая цепь и её составные части
- 2. 1. Как называются приборы, создающие электрическое поле?2. Назовите лишнее слово:аккумуляторэлектрометргальванический элементсолнечная батарея

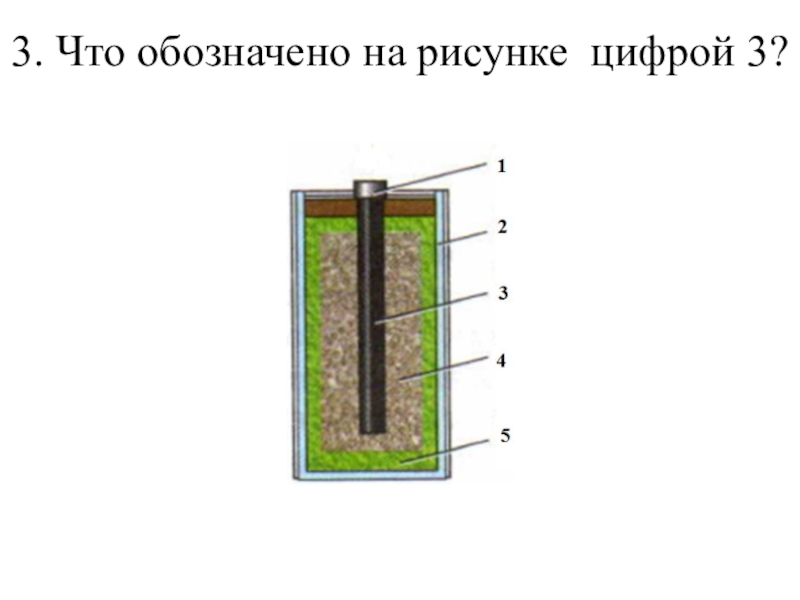

- 3. 3. Что обозначено на рисунке цифрой 3?
- 4. 4. Что в гальваническом элементе служит положительным электродом, что — отрицательным?
- 5. 5. Какие превращения энергии происходят в этом устройстве?
- 6. Что надо сделать, чтобы лампочка светила?источник токаприемник (потребитель)замыкающее устройствосоединительные проводаПростейшая электрическая цепь состоит:
- 7. Условное обозначение элементов электрической цепи
- 8. Электрическая цепьЭлектрическая схемаЗа направление эл.тока принято направление положительных зарядов в проводнике, т.е. от к
- 9. Электрическая цепьЭлектрическая схемаЗа направление эл.тока принято направление положительных зарядов в проводнике, т.е. от к
- 10. Оборудование: 1) гальванический элемент
- 11. Обсуждение результатов лабораторной работыИз каких основных элементов
- 12. Начертите схему электрической цепи из последовательно соединённых источника тока, звонка, ключа и лампочки.Выполните задание:
- 13. Начертите схему электрической цепи, состоящей из источника
1. Как называются приборы, создающие электрическое поле?2. Назовите лишнее слово:аккумуляторэлектрометргальванический элементсолнечная батарея

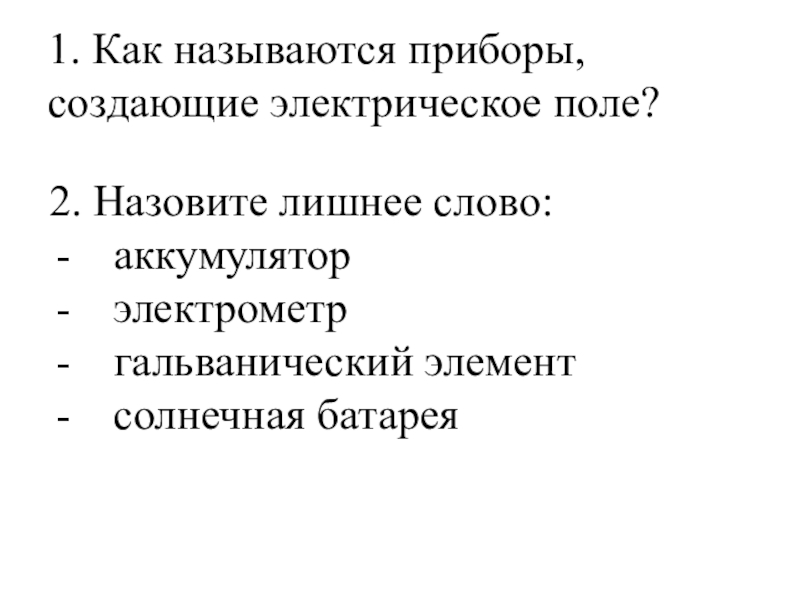

Слайд 21. Как называются приборы, создающие электрическое поле?
2. Назовите лишнее слово:
аккумулятор
электрометр
гальванический элемент
солнечная
батарея

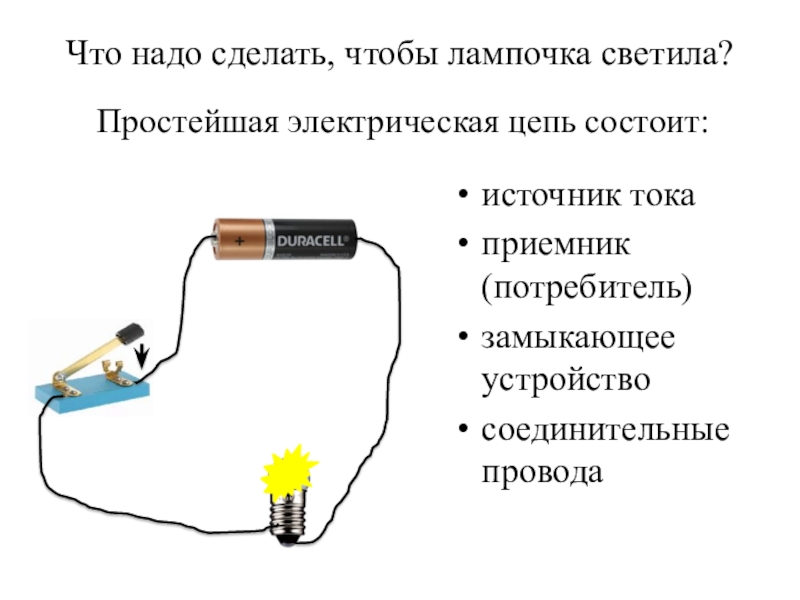

Слайд 6Что надо сделать, чтобы лампочка светила?
источник тока
приемник (потребитель)
замыкающее устройство
соединительные провода
Простейшая электрическая
цепь состоит:

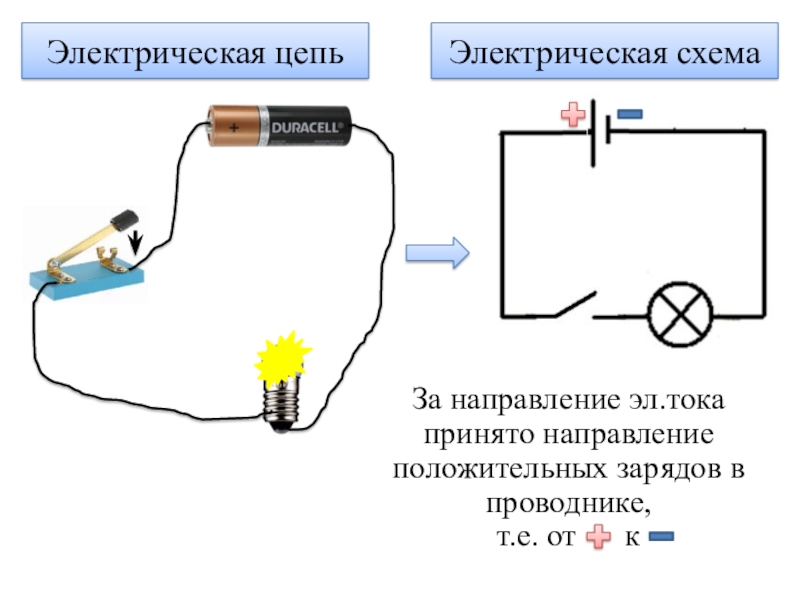

Слайд 8Электрическая цепь
Электрическая схема
За направление эл.тока принято направление положительных зарядов в проводнике,
т.е. от к

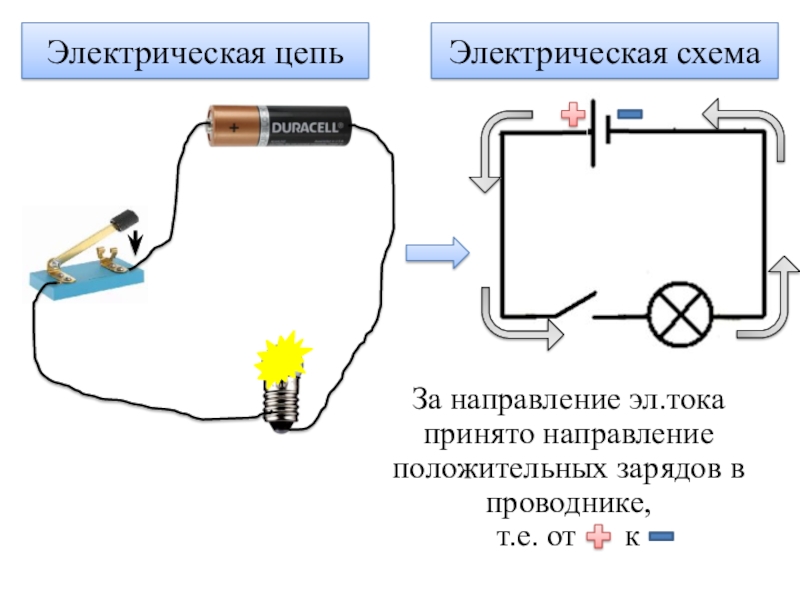

Слайд 9Электрическая цепь
Электрическая схема
За направление эл.тока принято направление положительных зарядов в проводнике,
т.е. от к

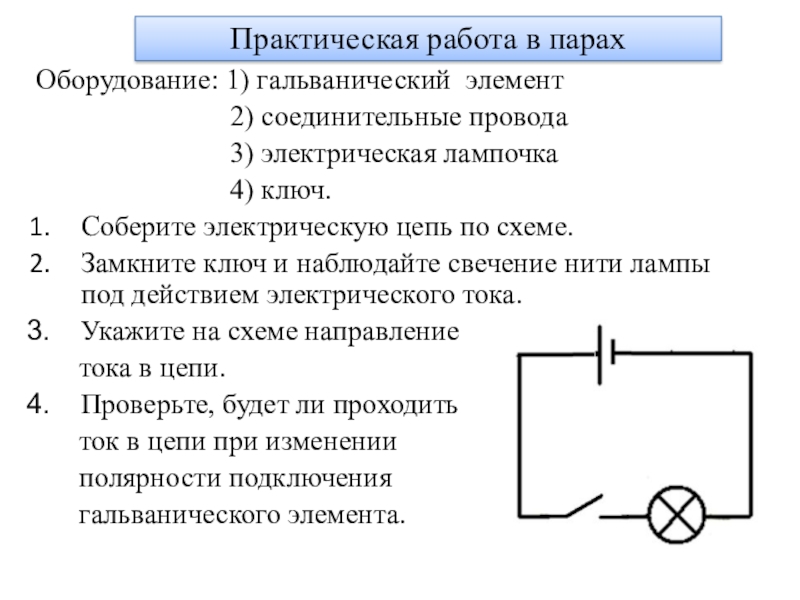

Слайд 10Оборудование: 1) гальванический элемент
2) соединительные провода
3) электрическая лампочка
4) ключ.
Соберите электрическую цепь по схеме.
Замкните ключ и наблюдайте свечение нити лампы под действием электрического тока.
Укажите на схеме направление
тока в цепи.
Проверьте, будет ли проходить
ток в цепи при изменении
полярности подключения
гальванического элемента.
3) электрическая лампочка
4) ключ.
Соберите электрическую цепь по схеме.
Замкните ключ и наблюдайте свечение нити лампы под действием электрического тока.
Укажите на схеме направление
тока в цепи.
Проверьте, будет ли проходить
ток в цепи при изменении
полярности подключения
гальванического элемента.
Практическая работа в парах

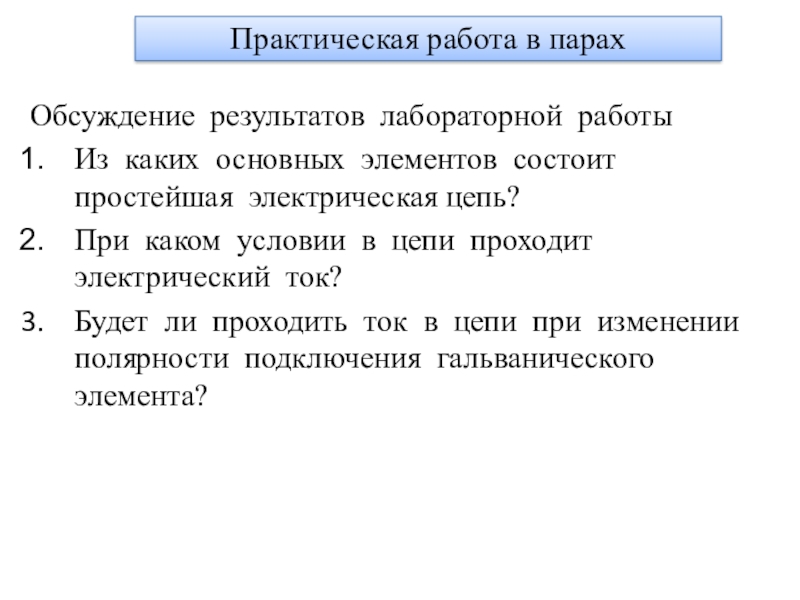

Слайд 11Обсуждение результатов лабораторной работы
Из каких основных элементов состоит простейшая электрическая
цепь?
При каком условии в цепи проходит электрический ток?
Будет ли проходить ток в цепи при изменении полярности подключения гальванического элемента?
При каком условии в цепи проходит электрический ток?
Будет ли проходить ток в цепи при изменении полярности подключения гальванического элемента?
Практическая работа в парах

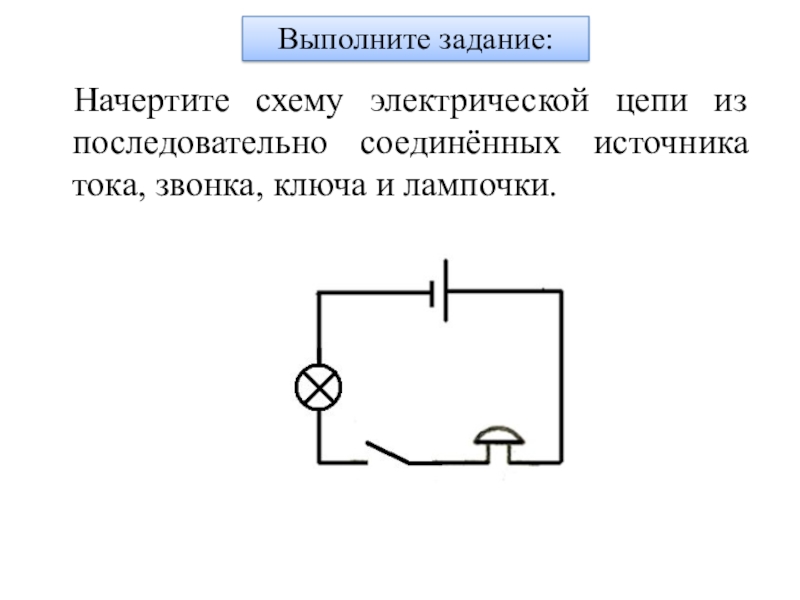

Слайд 12Начертите схему электрической цепи из последовательно соединённых источника тока, звонка, ключа
и лампочки.
Выполните задание:

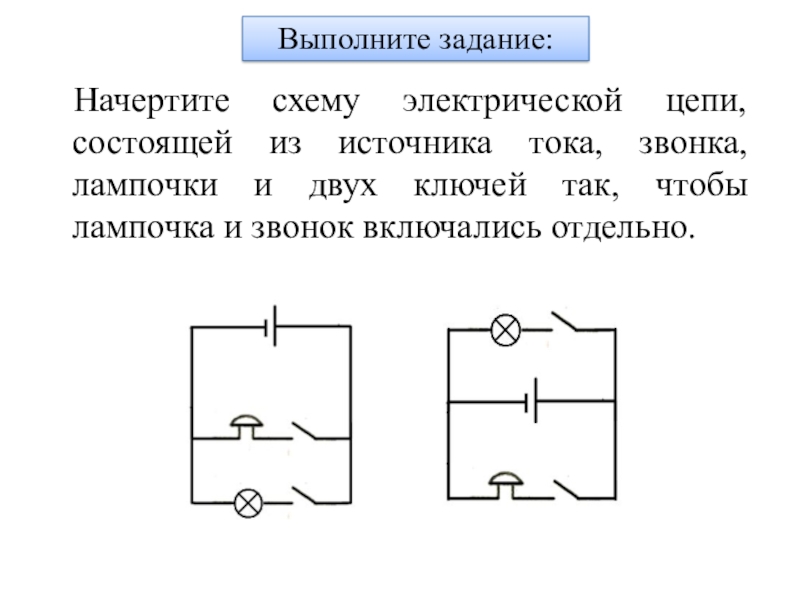

Слайд 13Начертите схему электрической цепи, состоящей из источника тока, звонка, лампочки и
двух ключей так, чтобы лампочка и звонок включались отдельно.
Выполните задание:
