Рычаги

«Дайте мне точку опоры
и я сдвину землю»
(Архимед)

Архимед
(287-212 г. до н.э.)
Установил правило рычага

Учитель физики МОУ
«Приваленская СОШ» Азовского
района Омской области
Громчевская Людмила Николаевна

сил на рычаге

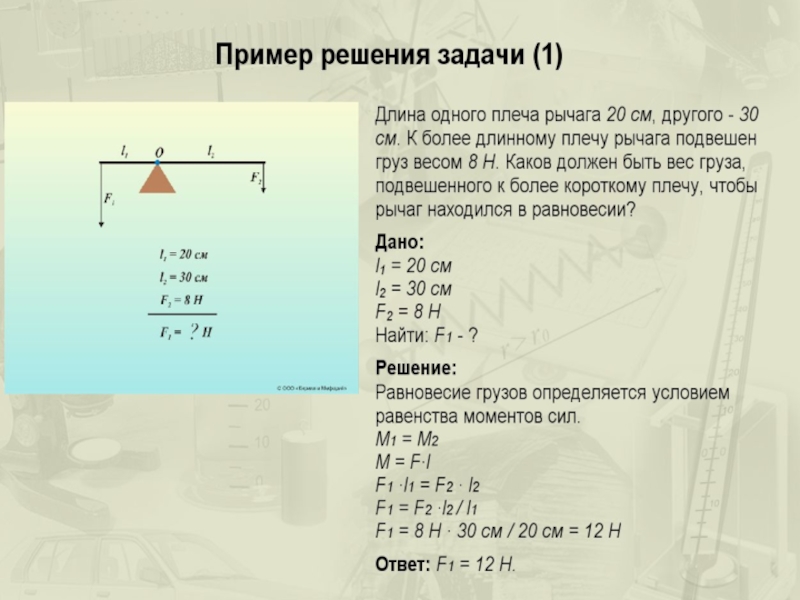

Решение задач

но в научном обиходе под работой понимается применение силы для перемещения какого-либо тела.
Много веков назад люди убедились в том, что гораздо легче перемещать тяжелые грузы, перекатывая их на катках.
Позднее они изобрели колеса.

катки

Тысячелетия назад люди выполняли все работы
с помощью мышечной силы,
своей или животных. Со временем они изобрели
различные механизмы, чтобы облегчить свой труд.

пользоваться треугольным куском дерева и бить
по другому его концу. Такое приспособление стали называть клином.

клин

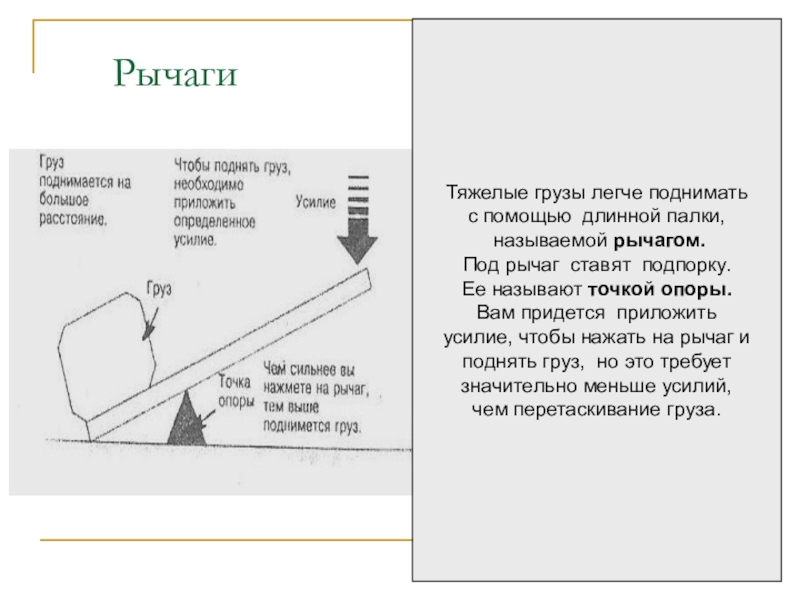

Тяжелые грузы легче поднимать
с помощью длинной палки,
называемой рычагом.
Под рычаг ставят подпорку.
Ее называют точкой опоры.
Вам придется приложить
усилие, чтобы нажать на рычаг и
поднять груз, но это требует
значительно меньше усилий,
чем перетаскивание груза.

работать

Попытайтесь открыть крышку
банки с помощью монеты,
затем –
с помощью ложечки

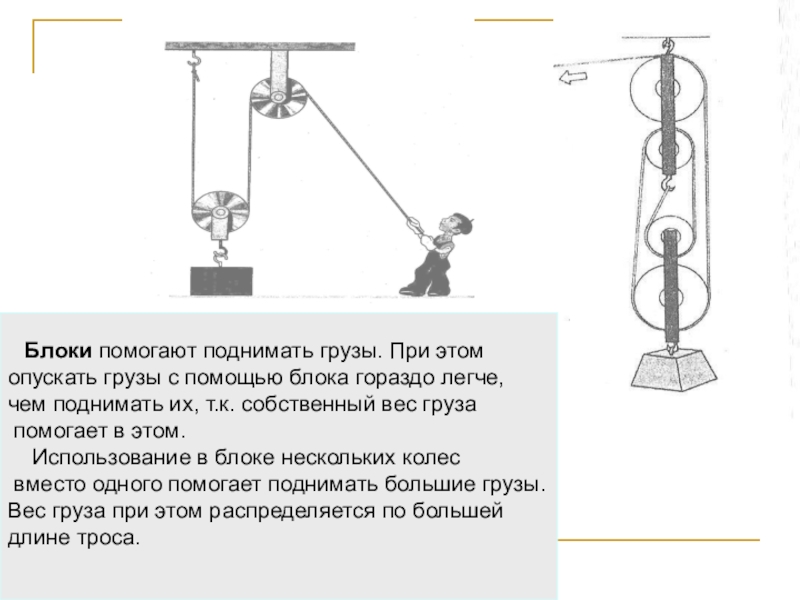

помощью блока гораздо легче,
чем поднимать их, т.к. собственный вес груза
помогает в этом.
Использование в блоке нескольких колес
вместо одного помогает поднимать большие грузы.
Вес груза при этом распределяется по большей
длине троса.

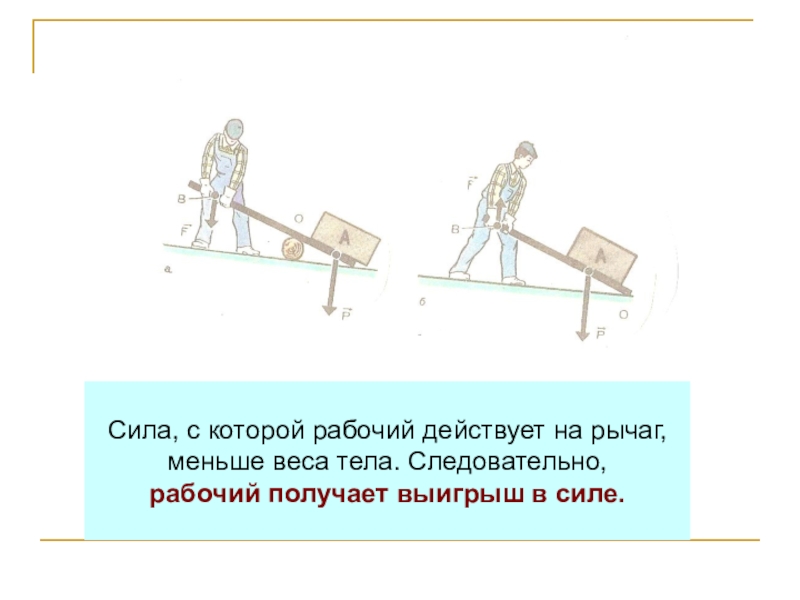

рабочий получает выигрыш в силе.

Кратчайшее расстояние между точкой опоры и прямой, вдоль которой действует на рычаг сила, называется плечом силы.

Чтобы найти плечо силы, надо из точки опоры опустить перпендикуляр на линию действия силы.

Произведение модуля
силы на ее плечо
называется моментом
силы; обозначается
буквой М

Лабораторный рычаг

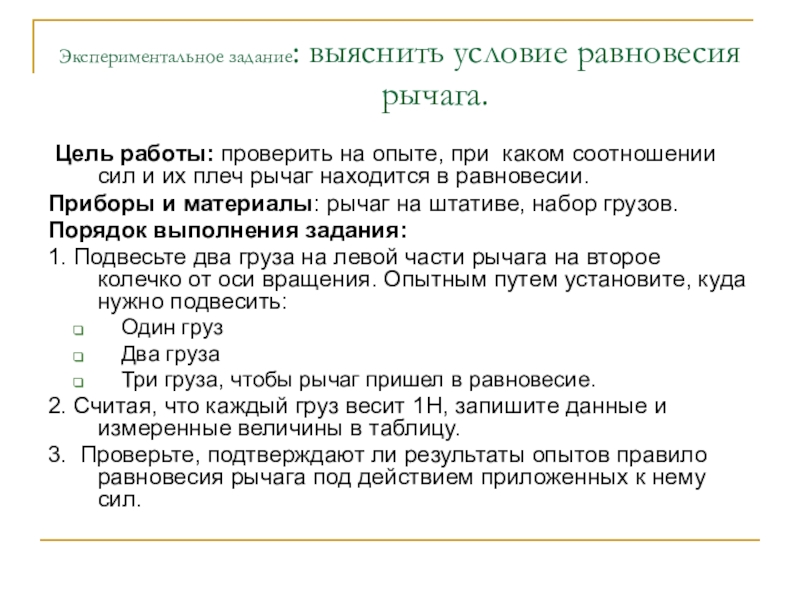

при каком соотношении сил и их плеч рычаг находится в равновесии.
Приборы и материалы: рычаг на штативе, набор грузов.
Порядок выполнения задания:
1. Подвесьте два груза на левой части рычага на второе колечко от оси вращения. Опытным путем установите, куда нужно подвесить:
Один груз
Два груза
Три груза, чтобы рычаг пришел в равновесие.
2. Считая, что каждый груз весит 1Н, запишите данные и измеренные величины в таблицу.
3. Проверьте, подтверждают ли результаты опытов правило равновесия рычага под действием приложенных к нему сил.

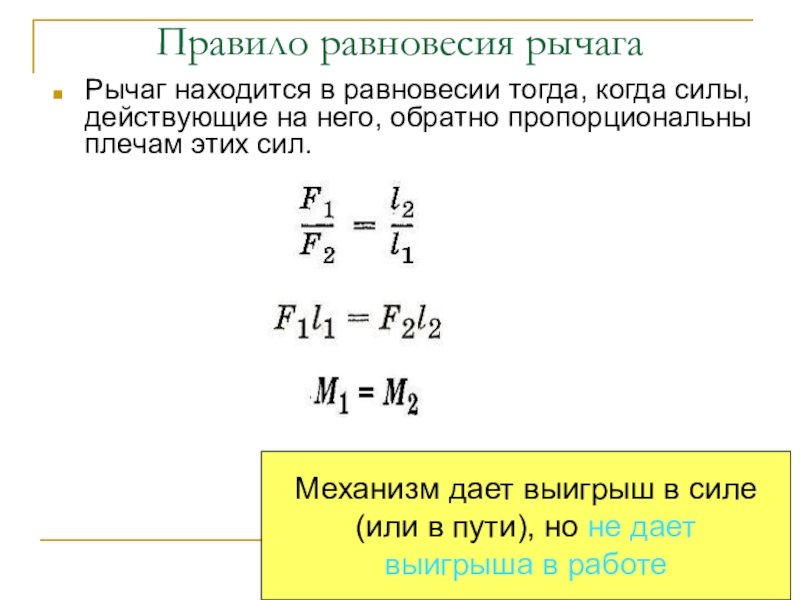

него, обратно пропорциональны плечам этих сил.

Механизм дает выигрыш в силе
(или в пути), но не дает
выигрыша в работе

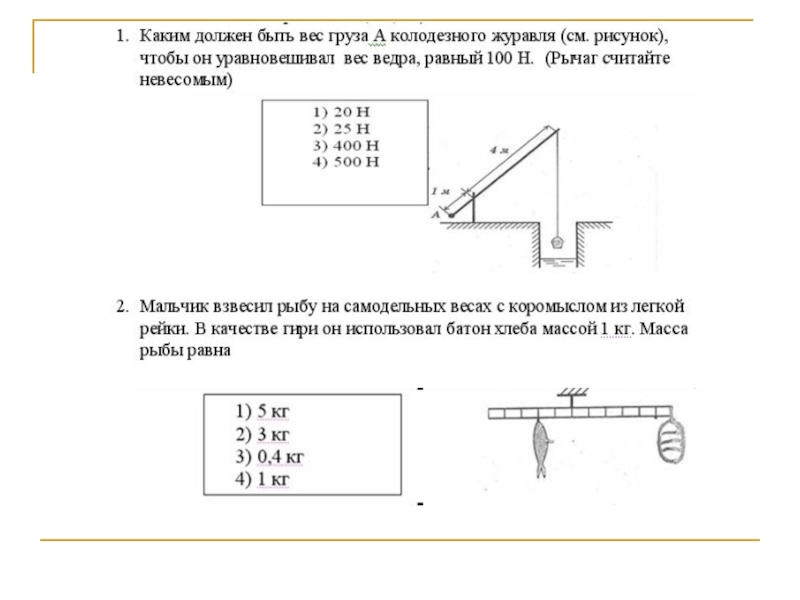

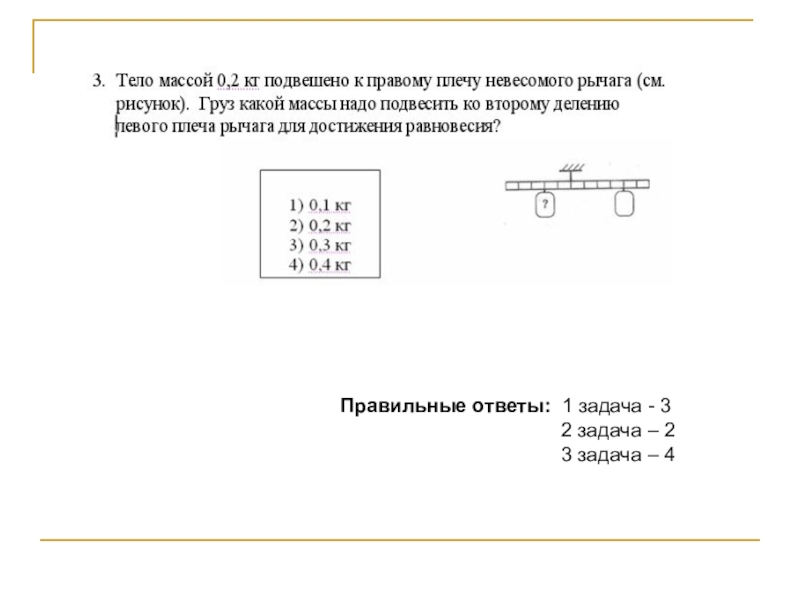

Правильные ответы: 1 задача - 3
2 задача – 2
3 задача – 4

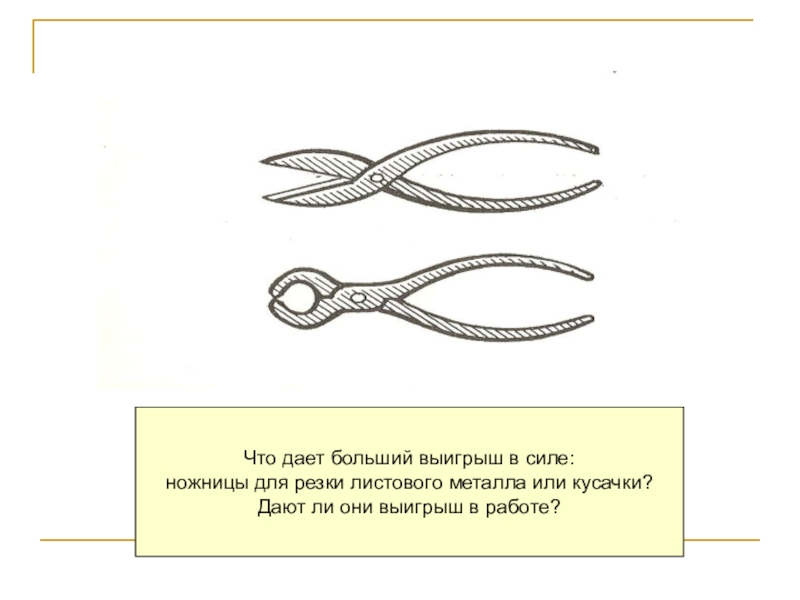

или кусачки?
Дают ли они выигрыш в работе?

Почему?

Литература

Диск «Виртуальная школа Кирилла и Мефодия. Уроки физики Кирилла и Мефодия 7 класс».
ЕГЭ 2009. Физика. Федеральный банк экзаменационных материалов. Авт. – сост. М.Ю. Демидова, И.И. Нурминский. – М.: Эксмо, 2008.
Усова А.В., Вологодская З.А. Дидактический материал по физике: 6-7 кл. Пособие для учителя. – М.: Просвещение, 1983.
Физика. 7 класс: поурочные планы по учебнику А.В. Перышкина, авт.- сост. В.А. Швецов.-Волгоград: Учитель, 2007.
