Презентация, доклад на тему Урок 64-66 Линза, изображения в линзах
Содержание
- 1. Урок 64-66 Линза, изображения в линзах
- 2. Какие линзы бывают?Линзой называют прозрачное тело, ограниченное
- 3. Первое
- 4. Виды линз Собирающие Рассеивающие
- 5. Основные элементы линзыГЛАВНАЯ ОПТИЧЕСКАЯ ОСЬ – прямая,
- 6. Если на собирающую линзу падает пучок лучей,
- 7. В фокусе рассеивающей линзы пересекаются продолжения лучей,

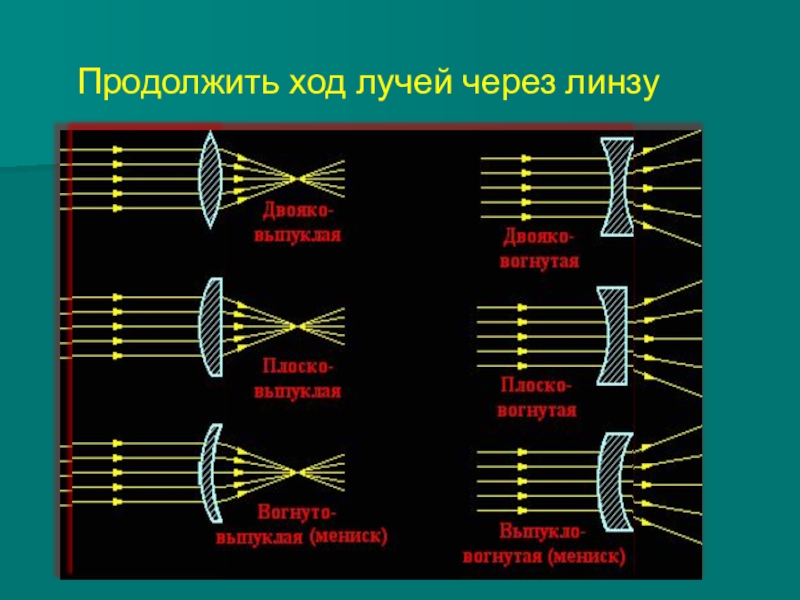

- 8. Продолжить ход лучей через линзу
- 9. Оптическая сила линзы
- 10. 1 диоптрия – это оптическая сила линзы,
- 11. Задание : Определить фокусное расстояние линзы, если
- 12. Изображения, даваемые линзой. Для получения изображения
- 13. Виды изображений:Действительное или мнимоеУвеличенное или уменьшенноеПрямое или перевёрнутое
- 14. Построение изображений в собирающей линзеИзображение: уменьшенное,перевёрнутое, действительное.F2FF

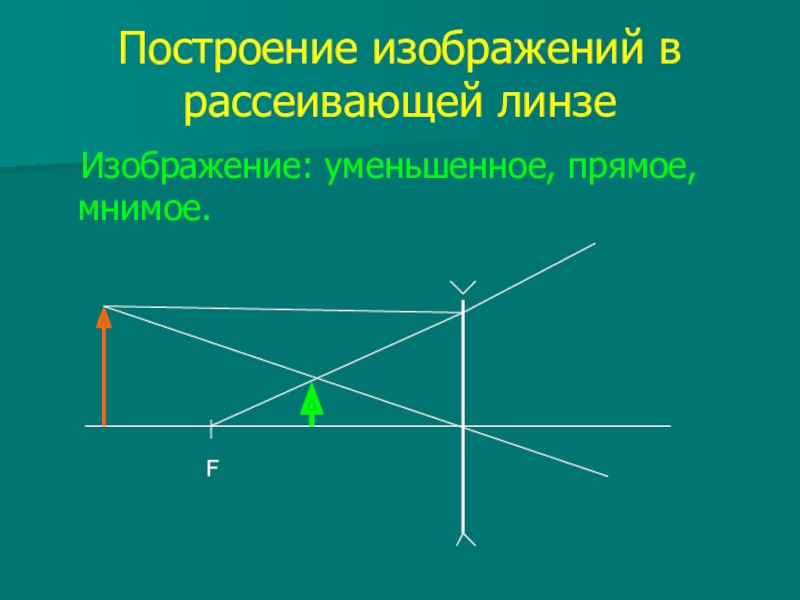

- 15. Построение изображений в рассеивающей линзе Изображение: уменьшенное, прямое, мнимое.F
- 16. Постройте изображение предмета, предложенного на рисунке.F2FFИзображение: действительное, перевёрнутое, увеличенное
- 17. Постройте изображение предмета, предложенного на рисунке.Изображение: мнимое, увеличенное, прямоеFF

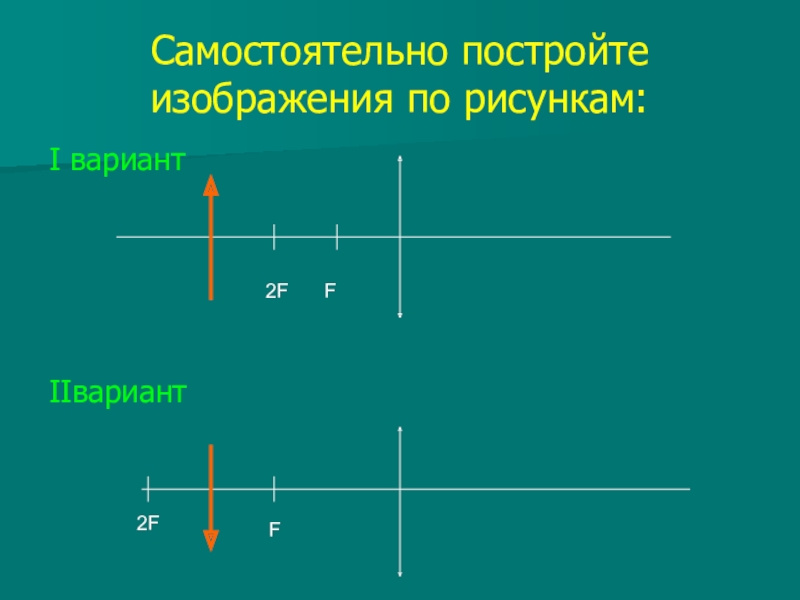

- 18. Самостоятельно постройте изображения по рисункам:I вариантIIвариантF2FF2F
- 19. Слайд 19

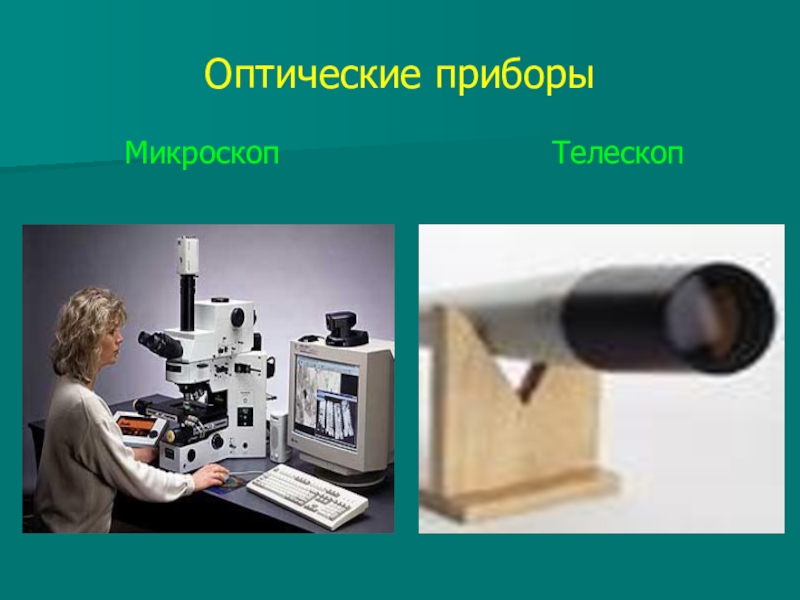

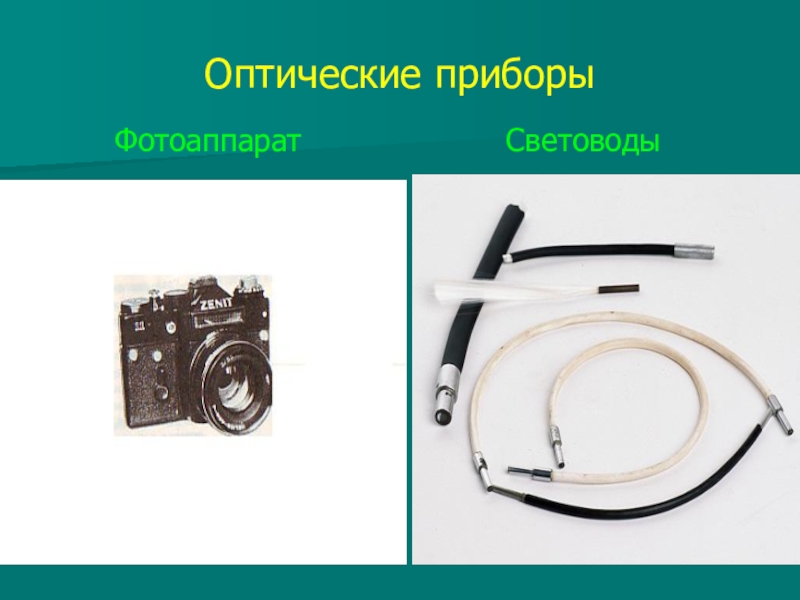

- 20. Оптические приборы
- 21. Оптические приборы Микроскоп
- 22. Домашнее задание: § 67 упр. 341. упр. 34 задача 1,3 2. Построить изображение предмета, находящегося в фокусе.
Какие линзы бывают?Линзой называют прозрачное тело, ограниченное с двух сторон сферическими поверхностями, либо одной сферической и одной плоской поверхностями.Что такое линза ?Выпуклые – линзы, у которых края намного тоньше, чем середина.Вогнутые – линзы, у которых края

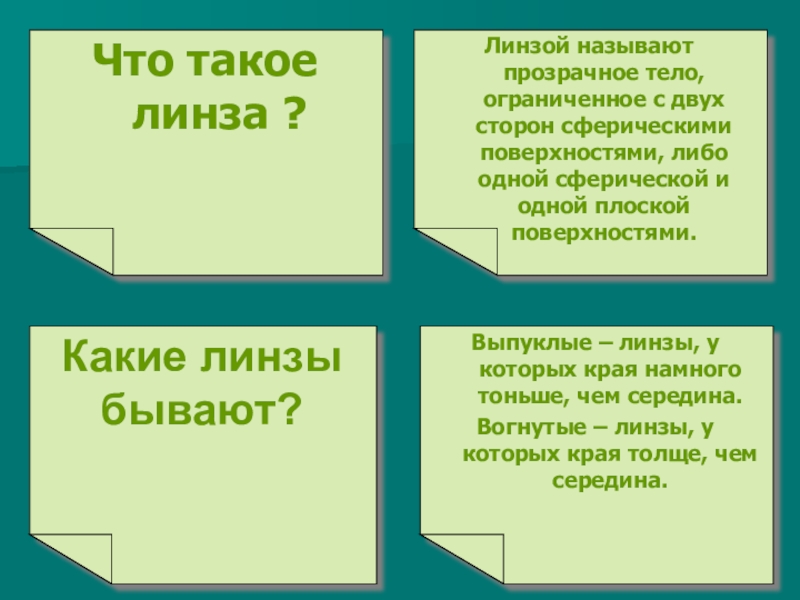

Слайд 2Какие линзы бывают?
Линзой называют прозрачное тело, ограниченное с двух сторон сферическими
поверхностями, либо одной сферической и одной плоской поверхностями.
Что такое линза ?
Выпуклые – линзы, у которых края намного тоньше, чем середина.
Вогнутые – линзы, у которых края толще, чем середина.
Слайд 3
Первое упоминание о линзах можно
найти в древнегреческой пьесе
Аристофана «Облака» (424 до н. э.), где с помощью выпуклого
стекла и солнечного света добывали огонь.
Линза от нем. linse, от лат.lens — чечевица.
Аристофана «Облака» (424 до н. э.), где с помощью выпуклого
стекла и солнечного света добывали огонь.
Линза от нем. linse, от лат.lens — чечевица.
Линзы
Слайд 5Основные элементы линзы
ГЛАВНАЯ ОПТИЧЕСКАЯ ОСЬ – прямая, проходящая через
центры сферических
поверхностей, ограничивающих линзу.
ОПТИЧЕСКИЙ ЦЕНТР – пересечение главной оптической оси с линзой, обозначается точкой О.
Побочная оптическая ось – любая прямая, проходящая через оптический центр.
ОПТИЧЕСКИЙ ЦЕНТР – пересечение главной оптической оси с линзой, обозначается точкой О.
Побочная оптическая ось – любая прямая, проходящая через оптический центр.
Главная оптическая ось
Побочная оптическая ось
О
О – оптический центр
Слайд 6Если на собирающую линзу падает пучок лучей,
параллельных главной оптической оси,
то после
преломления в линзе они собираются в одной точке F,
которая называется главным фокусом линзы.
преломления в линзе они собираются в одной точке F,
которая называется главным фокусом линзы.
Что такое фокус линзы?

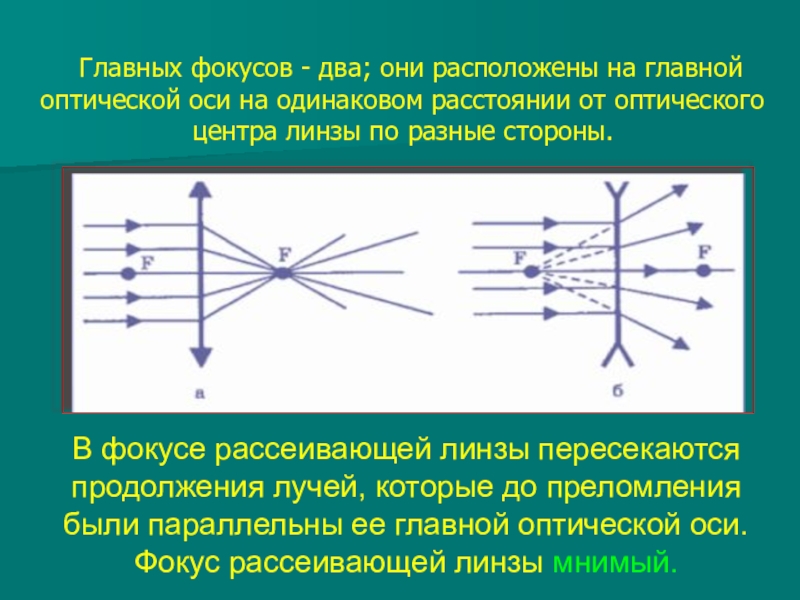

Слайд 7В фокусе рассеивающей линзы пересекаются продолжения лучей, которые до преломления были
параллельны ее главной оптической оси. Фокус рассеивающей линзы мнимый.
Главных фокусов - два; они расположены на главной оптической оси на одинаковом расстоянии от оптического центра линзы по разные стороны.

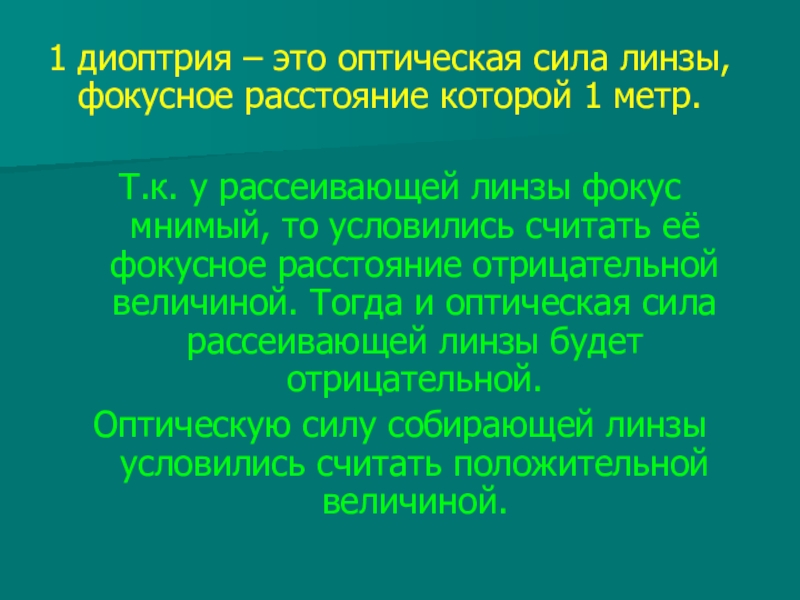

Слайд 101 диоптрия – это оптическая сила линзы, фокусное расстояние которой 1
метр.
Т.к. у рассеивающей линзы фокус мнимый, то условились считать её фокусное расстояние отрицательной величиной. Тогда и оптическая сила рассеивающей линзы будет отрицательной.
Оптическую силу собирающей линзы условились считать положительной величиной.
Т.к. у рассеивающей линзы фокус мнимый, то условились считать её фокусное расстояние отрицательной величиной. Тогда и оптическая сила рассеивающей линзы будет отрицательной.
Оптическую силу собирающей линзы условились считать положительной величиной.

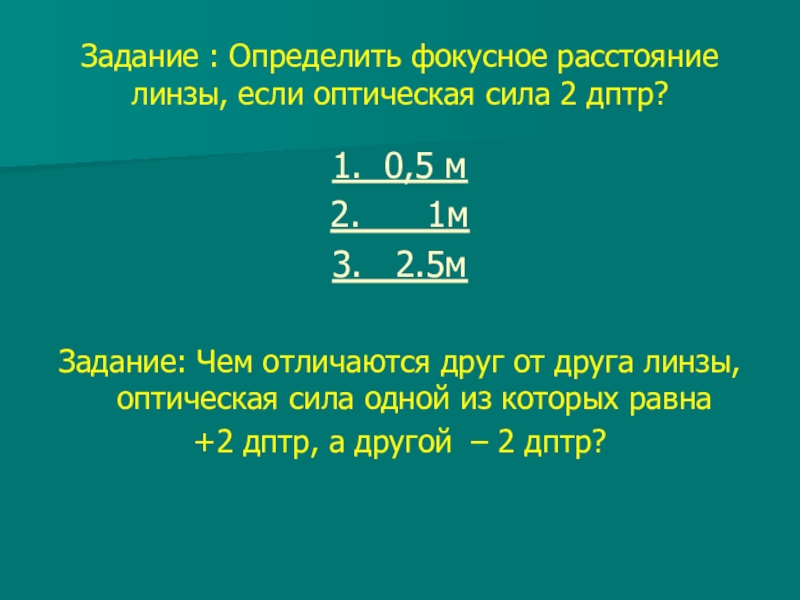

Слайд 11Задание : Определить фокусное расстояние линзы, если оптическая сила 2 дптр?
1.
0,5 м
2. 1м
3. 2.5м
Задание: Чем отличаются друг от друга линзы, оптическая сила одной из которых равна
+2 дптр, а другой – 2 дптр?
2. 1м
3. 2.5м
Задание: Чем отличаются друг от друга линзы, оптическая сила одной из которых равна
+2 дптр, а другой – 2 дптр?

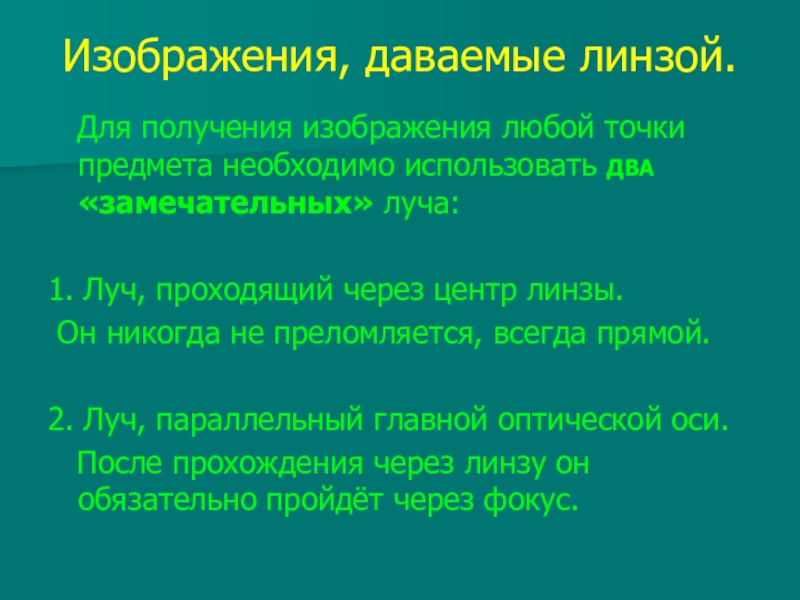

Слайд 12Изображения, даваемые линзой.
Для получения изображения любой точки предмета необходимо
использовать ДВА «замечательных» луча:
1. Луч, проходящий через центр линзы.
Он никогда не преломляется, всегда прямой.
2. Луч, параллельный главной оптической оси.
После прохождения через линзу он обязательно пройдёт через фокус.
1. Луч, проходящий через центр линзы.
Он никогда не преломляется, всегда прямой.
2. Луч, параллельный главной оптической оси.
После прохождения через линзу он обязательно пройдёт через фокус.

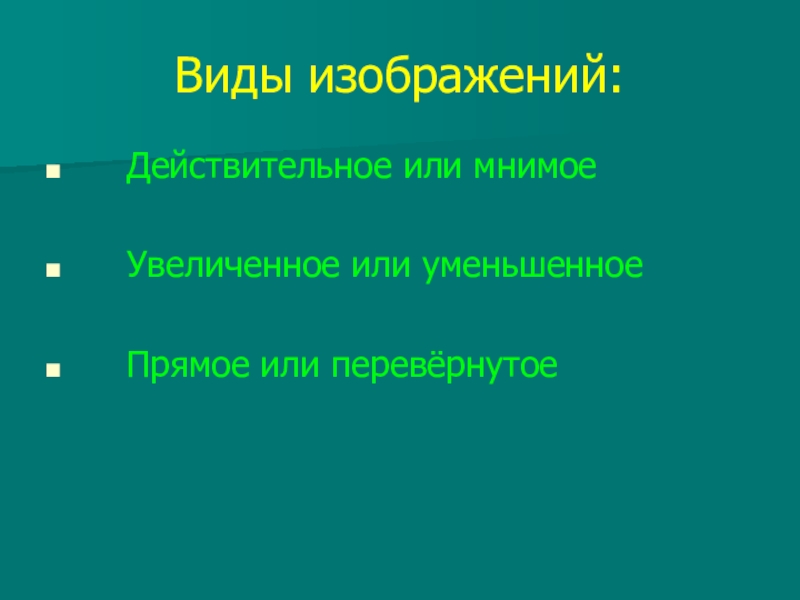

Слайд 13Виды изображений:
Действительное или мнимое
Увеличенное или уменьшенное
Прямое или перевёрнутое
Слайд 14Построение изображений в собирающей линзе
Изображение: уменьшенное,
перевёрнутое, действительное.
F
2F
F
Слайд 16Постройте изображение предмета, предложенного на рисунке.
F
2F
F
Изображение: действительное, перевёрнутое, увеличенное

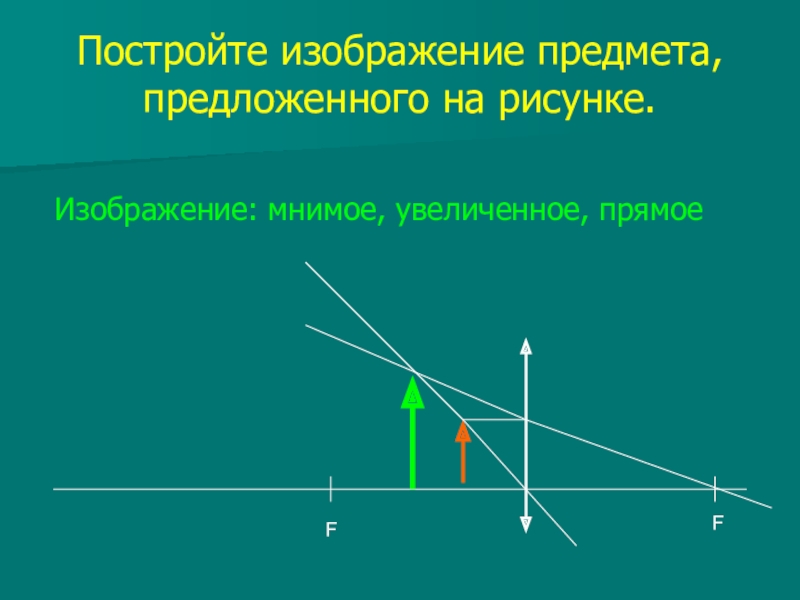

Слайд 17Постройте изображение предмета, предложенного на рисунке.
Изображение: мнимое, увеличенное, прямое
F
F
Слайд 19

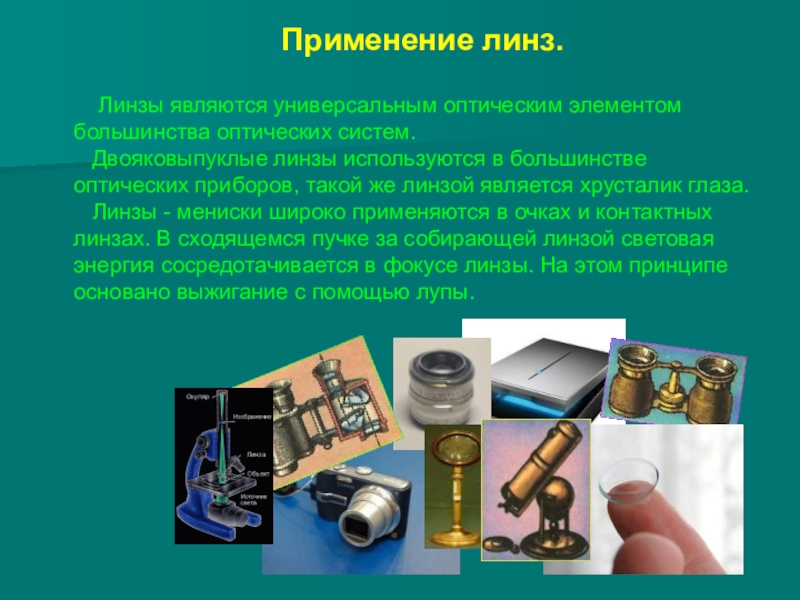

Применение линз.
Линзы являются универсальным оптическим элементом большинства оптических систем.
Двояковыпуклые линзы используются в большинстве оптических приборов, такой же линзой является хрусталик глаза.
Линзы - мениски широко применяются в очках и контактных линзах. В сходящемся пучке за собирающей линзой световая энергия сосредотачивается в фокусе линзы. На этом принципе основано выжигание с помощью лупы.

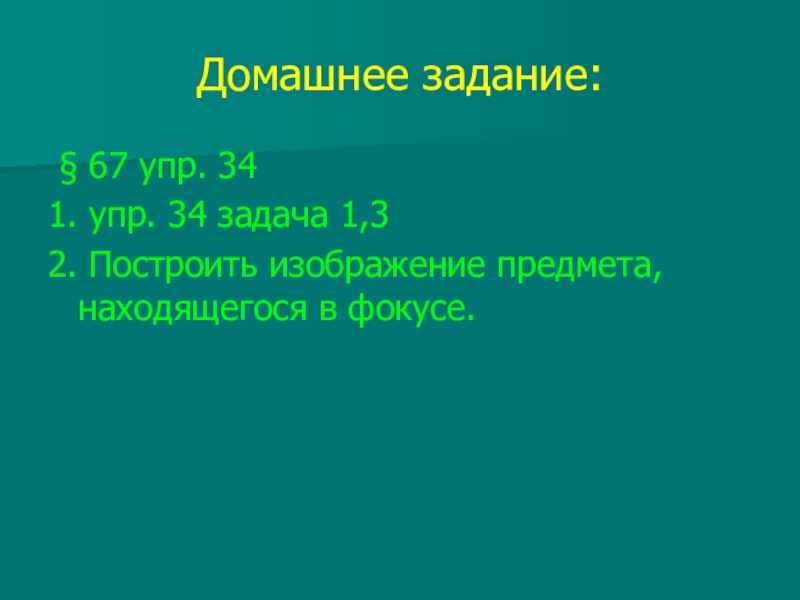

Слайд 22Домашнее задание:
§ 67 упр. 34
1. упр. 34 задача 1,3
2. Построить
изображение предмета, находящегося в фокусе.
