Презентация, доклад на тему Урок 5 Потенциал Разность потенциалов

φ2

φ3

+

-

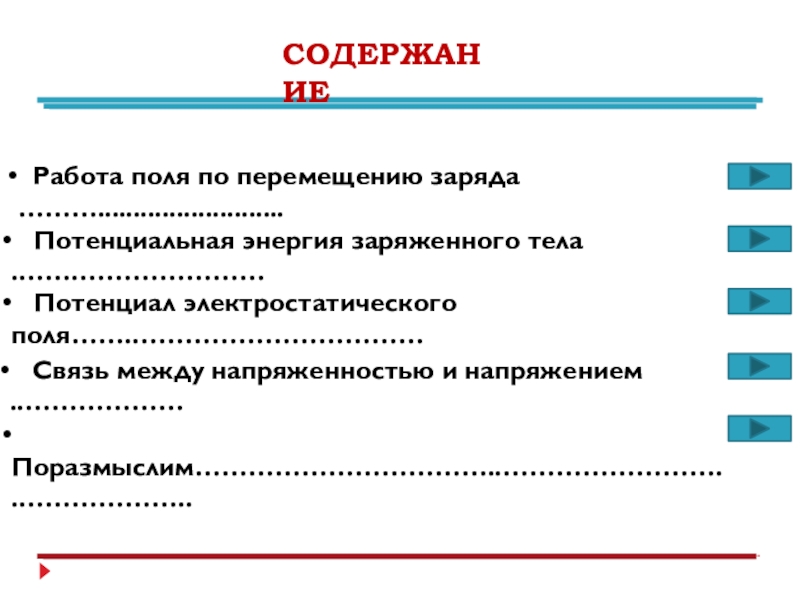

Потенциал электростатического поля…….……………………………

Связь между напряженностью и напряжением ..………………

Поразмыслим……………………………..……………………..………………..

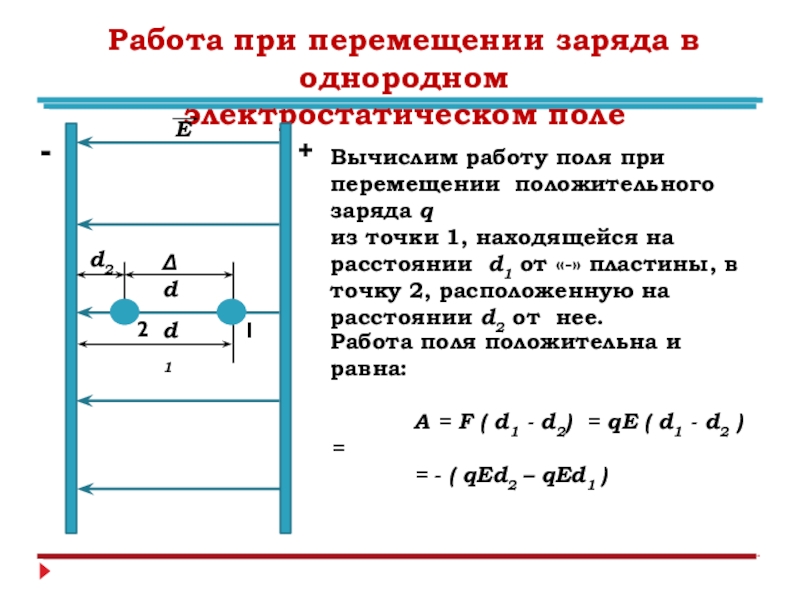

Работа поля положительна и равна:

A = F ( d1 - d2) = qE ( d1 - d2 ) =
= - ( qEd2 – qEd1 )

Δd

Δd

При перемещении вдоль частей ступенек, параллельных E, совершается работа , равная работе по перемещению заряда из точки 1 в точку 2 на расстояние Δd вдоль силовой линии

Ранее мы получили формулу: A = – (qEd2 – qEd1 )

Очевидно, что потенциальная энергия заряда в однородном
электростатическом поле равна: Wp = qEd

Важные зависимости

Если A > 0, то ΔWp < 0 – потенциальная энергия заряженного тела уменьшается, а кинетическая энергия возрастает;
Если A < 0, то ΔWp > 0 – потенциальная энергия возрастает, а кинетическая энергия уменьшается;
Если А = 0, то ΔWp= 0 – потенциальная энергия не изменяется и кинетическая энергия постоянна.

! ! ! На замкнутой траектории работа поля равна нулю

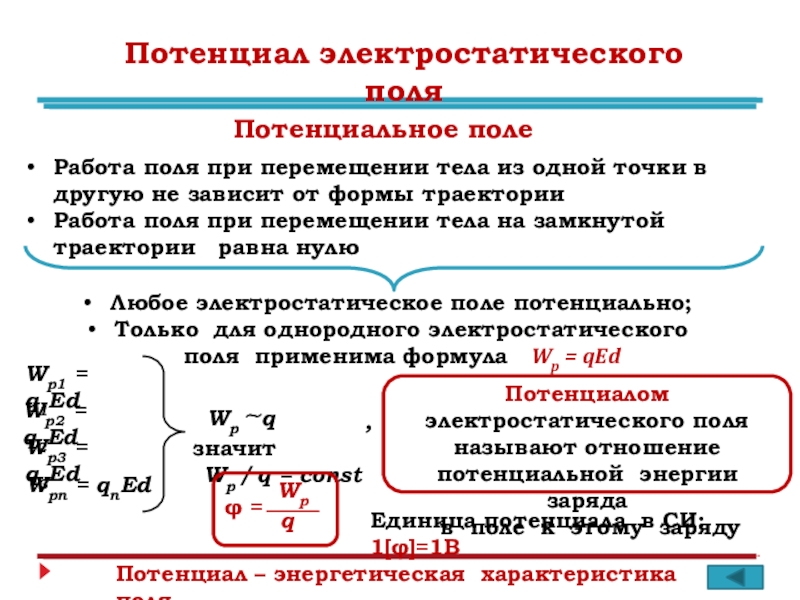

Потенциальное поле

Любое электростатическое поле потенциально;
Только для однородного электростатического поля применима формула Wp = qEd

Wp1 = q1Ed

Wp2 = q2Ed

Wp3 = q3Ed

Wpn = qnEd

, значит
Wp / q = const

Потенциалом электростатического поля называют отношение потенциальной энергии заряда
в поле к этому заряду

Потенциал – энергетическая характеристика поля

Единица потенциала в СИ: 1[φ]=1B

Wp = q φ
Α = – (Wp2 – Wp1) = – q ( φ2 – φ1) = q ( φ1 – φ2) = qU

где U = φ1 – φ2 - разность потенциалов, т. е. разность значений
потенциала в начальной и конечной точках траектории

U = φ1 – φ2 = Α /q

Разность потенциалов ( напряжение) между двумя точками равна отношению работы поля при перемещении заряда из начальной точки в конечную к этому заряду.

Единица разности потенциалов в СИ: 1[U] = 1Дж/ Кл = 1 В

Α = q ( φ1 – φ2) = qU

U = E Δd

Е = U / Δd

U - разность потенциалов
между точками 1 и 2;

Δd – вектор перемещения, совпадающий по направлению с вектором Е

Т.к. Α = q ( φ1 – φ2) > 0 , то φ1 > φ2 =>
! ! !
напряженность электрического поля направлена
в сторону убывания потенциала

Единица напряженности в СИ:
1[E]=1B/м

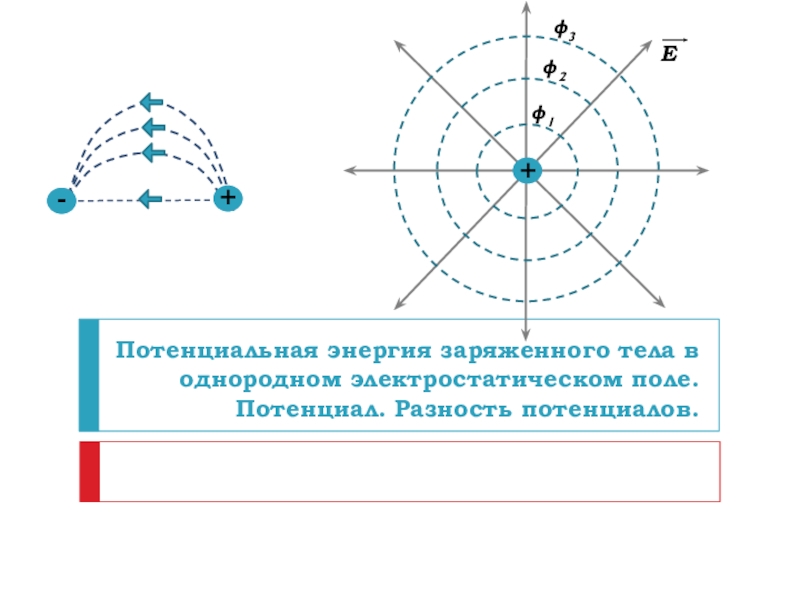

Эквипотенциальные – поверхности равного потенциала
для однородного поля – плоскости
для поля точечного заряда – концентрические сферы
поверхность любого проводника в электростатическом поле

Е

Δd

Е

Δd

Е

Е

φ1

φ2

φ3

φ3 < φ2 < φ1

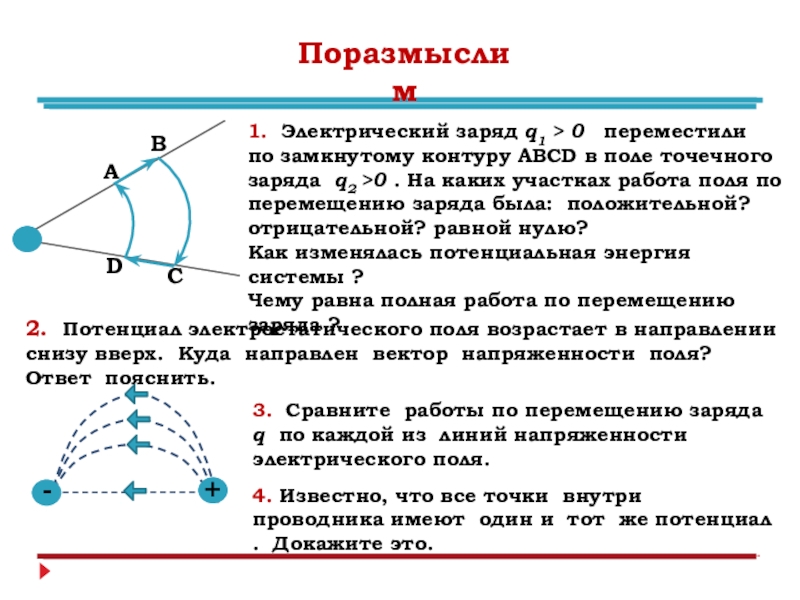

2. Потенциал электростатического поля возрастает в направлении снизу вверх. Куда направлен вектор напряженности поля? Ответ пояснить.

3. Сравните работы по перемещению заряда q по каждой из линий напряженности электрического поля.

+

-

4. Известно, что все точки внутри проводника имеют один и тот же потенциал . Докажите это.

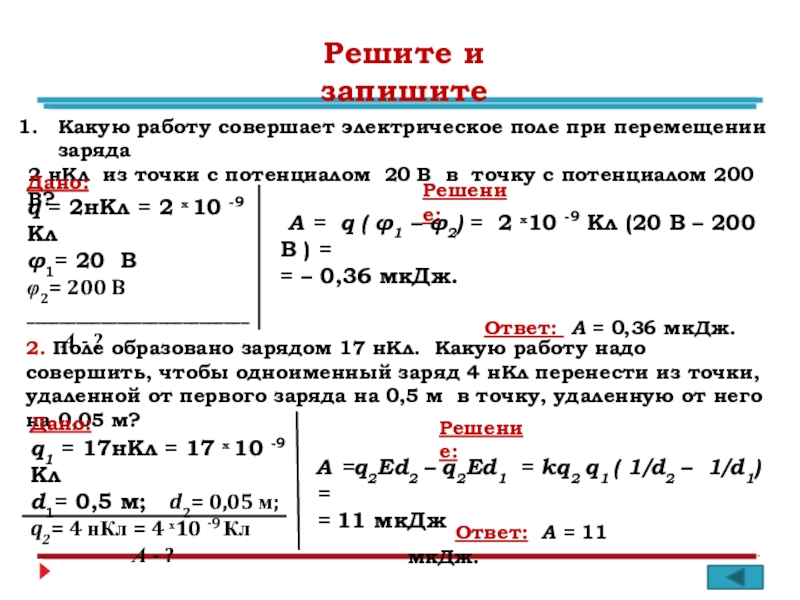

Дано:
q = 2нКл = 2 х 10 -9 Кл
φ1= 20 B
φ2= 200 B
___________________________
А - ?

Решение:

Α = q ( φ1 – φ2) = 2 х10 -9 Кл (20 В – 200 В ) =
= – 0,36 мкДж.

Ответ: А = 0,36 мкДж.

2. Поле образовано зарядом 17 нКл. Какую работу надо совершить, чтобы одноименный заряд 4 нКл перенести из точки, удаленной от первого заряда на 0,5 м в точку, удаленную от него на 0,05 м?

Дано:
q1 = 17нКл = 17 х 10 -9 Кл
d1= 0,5 м; d2= 0,05 м;
q2= 4 нКл = 4 х10 -9 Кл
А - ?

Решение:

A =q2Ed2 – q2Ed1 = kq2 q1 ( 1/d2 – 1/d1) =
= 11 мкДж

Ответ: А = 11 мкДж.

Кирик Л.А. , Генденштейн Л.Э., Гельфгат И.М. Задачи по физике для
профильной школы с примерами решений. 10 -11классы.
Под ред. В.А.Орлова. – М.: Илекса,2008.

Шаскольская М.П., Эльцин И.А. Сборник избранных задач по физике.
Под ред. проф.С.Э.Хайкина. – М. : Наука,1974.

⇒
