Презентация, доклад на тему Урок 49 Закон Джоуля Ленца

– это активизация познавательной деятельности учащихся, усвоение изучаемого материала учащимися на более доступном уровне, а также мотивация обучения.

концах этого участка и обратно пропорциональна его сопротивлению.

Работа электрического тока на участке цепи равна произведению напряжения на концах этого участка, силы тока и времени, в течение которого совершалась работа.

Сопротивление проводника – физическая величина, характеризующая свойства проводника. Причина сопротивления: взаимодействие движущихся электронов с ионами кристаллической решётки.

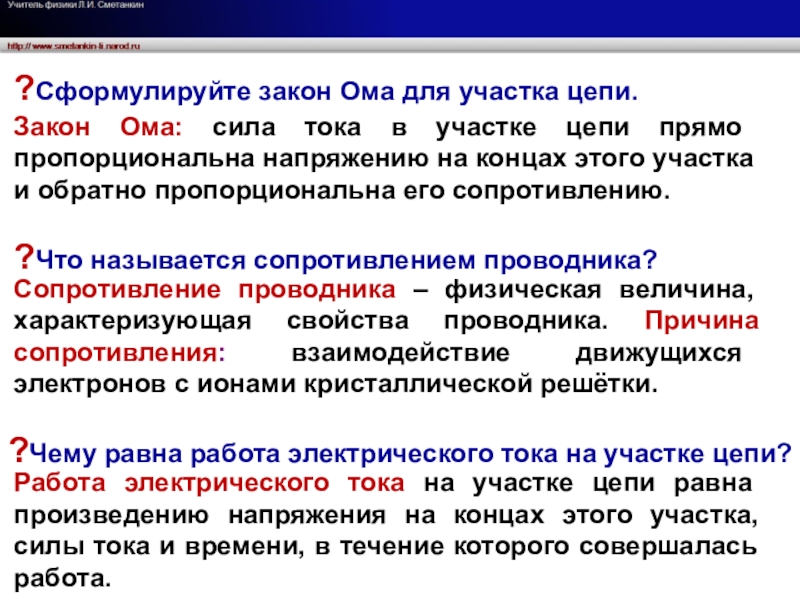

?Сформулируйте закон Ома для участка цепи.

?Что называется сопротивлением проводника?

?Чему равна работа электрического тока на участке цепи?

– это кристалл из ионов, поэтому электронам приходится «течь» между ионами, постоянно наталкиваясь на них. При этом часть кинетической энергии электроны передают ионам, заставляя их колебаться сильнее. Кинетическая энергия ионов в узлах кристаллической решетки увеличивается, следовательно, увеличивается внутренняя энергия проводника и, следовательно, его температура. А это и означает, что проводник нагревается.

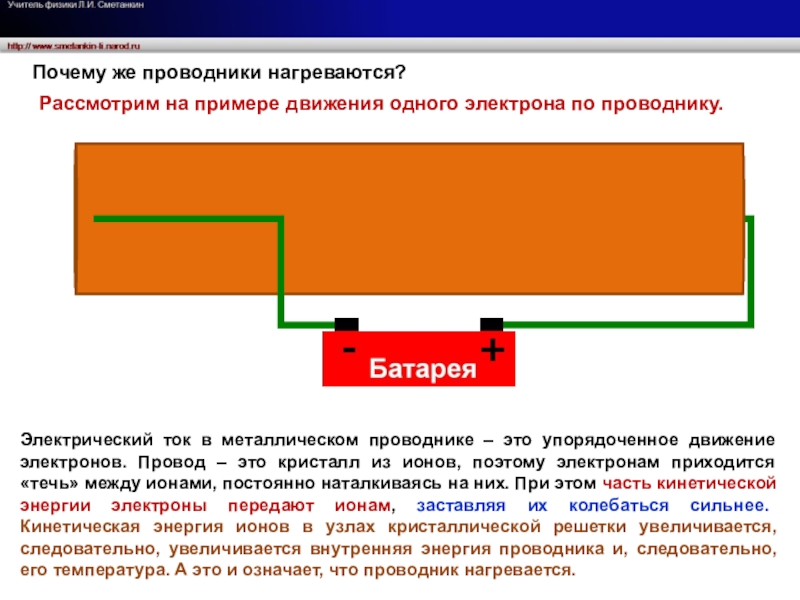

Почему же проводники нагреваются?

Рассмотрим на примере движения одного электрона по проводнику.

молекулы, как бы «раскачивают» их, увеличивают их кинетическую энергию, что и означает возрастание температуры жидкости или газа.

Химическое действие тока

+

Рассмотрим на примере движения одного электрона и положительного иона в жидком проводнике (в растворе медного купороса CuSO4).

+

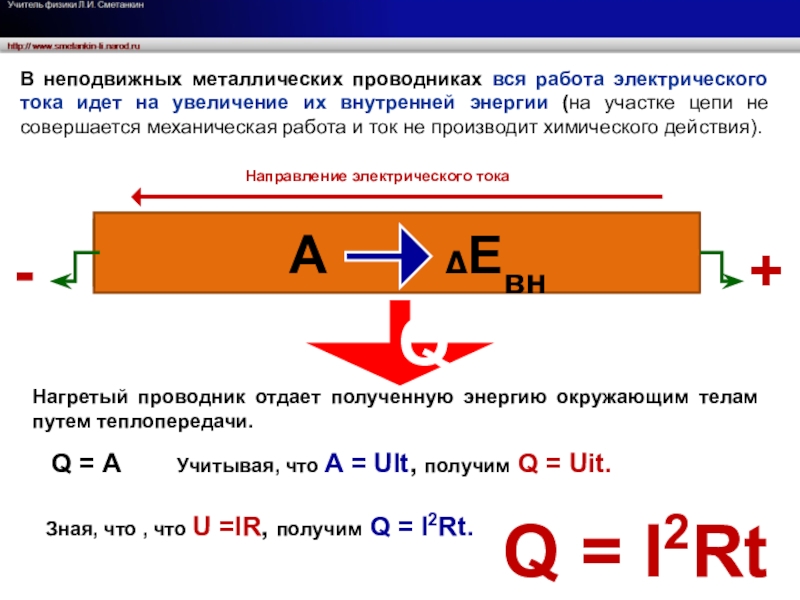

В неподвижных металлических проводниках вся работа электрического тока идет на увеличение их внутренней энергии (на участке цепи не совершается механическая работа и ток не производит химического действия).

А ∆Евн

Q

Нагретый проводник отдает полученную энергию окружающим телам путем теплопередачи.

Q = А

Учитывая, что А = UIt, получим Q = Uit.

Зная, что , что U =IR, получим Q = I2Rt.

Q = I2Rt

Направление электрического тока

квадрата силы тока, сопротивления и времени прохождения тока по проводнику.

Количество теплоты, выделившееся за время t, определяется законом Джоуля - Ленца:

Джоуль Джеймс Прескотт

Ленц Эмилий Христианович

Никелин

- +

Нагревание проводников электрическим током зависит от их сопротивления. Чем больше сопротивление проводника, тем сильнее он нагревается.

Чтобы проводник нагревался сильнее, он должен обладать большим удельным сопротивлением.

•

•

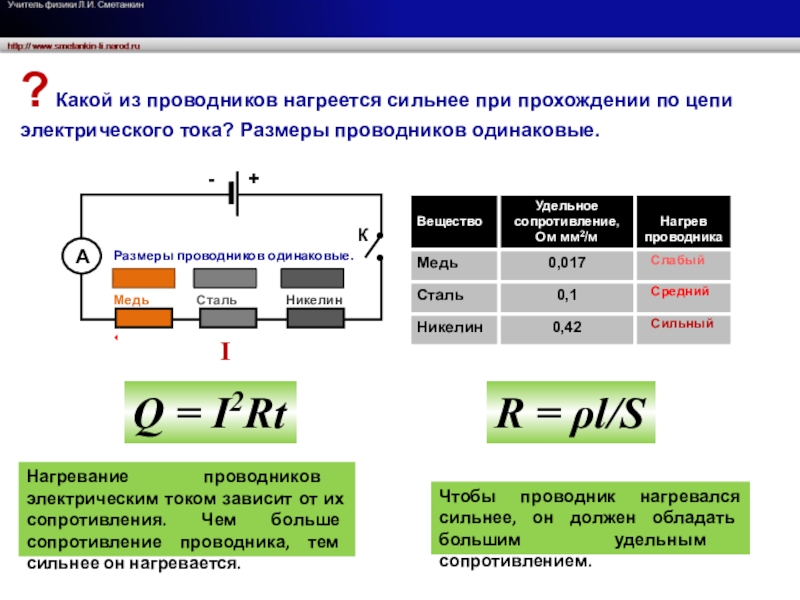

? Какой из проводников нагреется сильнее при прохождении по цепи электрического тока? Размеры проводников одинаковые.

I

Слабый

Средний

Сильный

К

Размеры проводников одинаковые.

Q = I2Rt

R = ρl/S

= ?

СИ
180 с
-
-

Решение:
Q = I2 R t
Q = 25 A2 • 20 Ом • 180 с =
= 90000 Дж = 90 кДж


Ответ: Q = 90 кДж

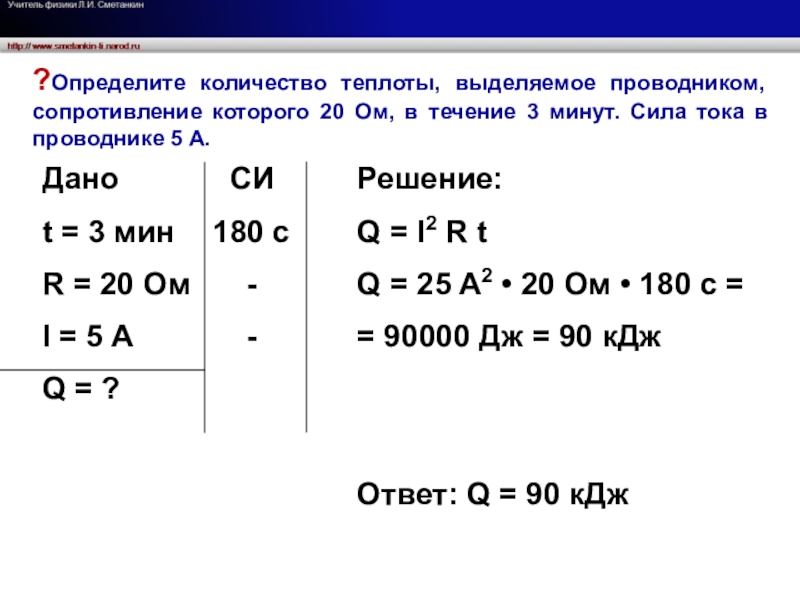

?Определите количество теплоты, выделяемое проводником, сопротивление которого 20 Ом, в течение 3 минут. Сила тока в проводнике 5 А.

(Л).

Спасибо за урок!
