Презентация, доклад на тему Урок 44, 45 Решение задач
Содержание
- 1. Урок 44, 45 Решение задач
- 2. Ёлочная гирлянда (последовательное соединение проводников)
- 3. Люстра (параллельное соединение проводников)
- 4. Электрическая проводка в квартире, других зданиях (Смешанное соединение проводников)

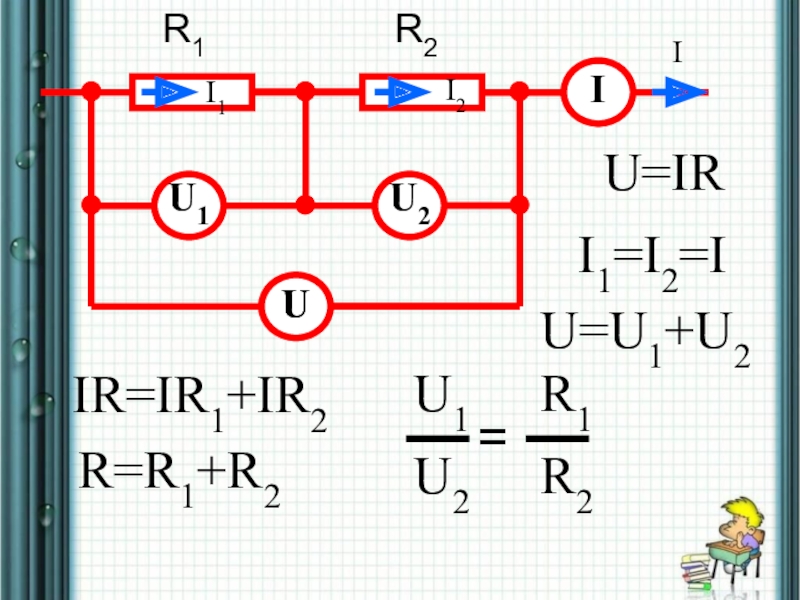

- 5. Последовательное соединение проводников
- 6. U1U2IUR1R2I1I2IU=IRI1=I2=IU=U1+U2IR=IR1+IR2R=R1+R2U1U2R1R2=U

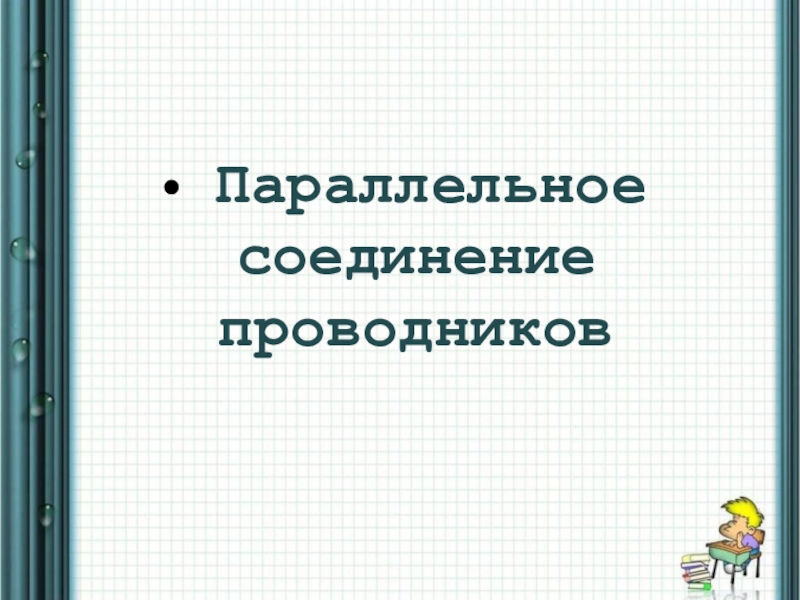

- 7. Параллельное соединение проводников

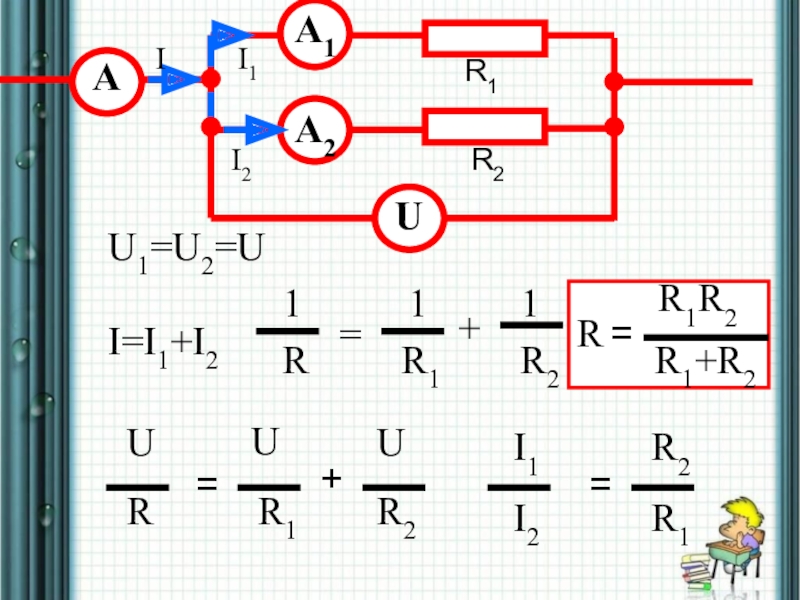

- 8. RR1A1A2AUU1=U2=UI=I1+I2U=R1UR2U+R1=R11R21+R1R2R1+R2R=I2II2I1R1R2=R2I1
- 9. 1. Распознавание типа соединения
- 10. 2. Распознавание типа соединения по сопротивлению цепи.
- 11. 2. Распознавание типа соединения по сопротивлению цепи.•
- 12. Задачи на исследование свойств последовательного и параллельного соединений проводников при R = 1 Ом

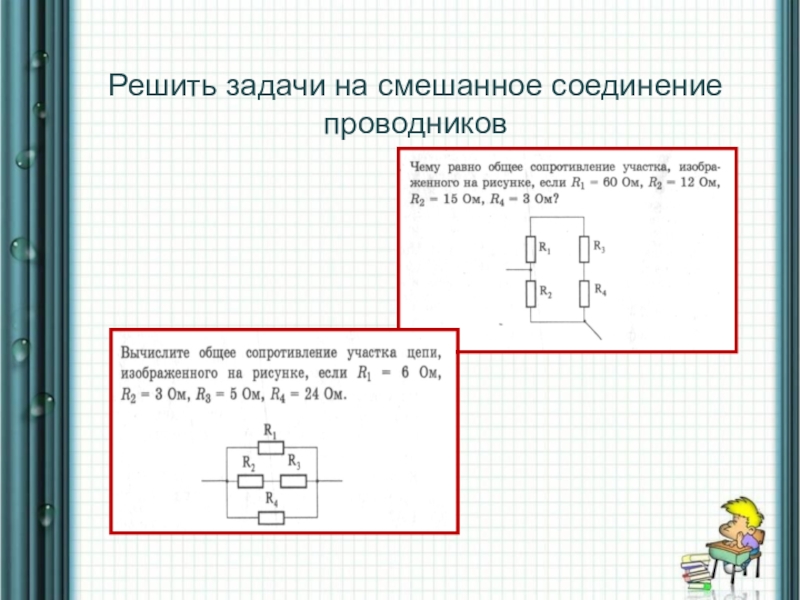

- 13. Решить задачи на смешанное соединение проводников
- 14. Решить задачи на смешанное соединение проводников
- 15. Молодцы!!!Спасибо за внимание!

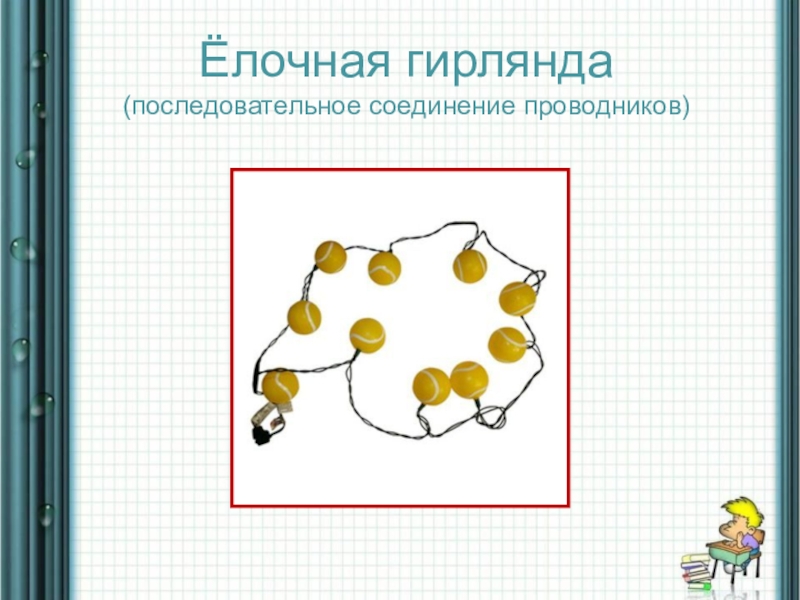

Ёлочная гирлянда (последовательное соединение проводников)
Слайд 9 1. Распознавание типа соединения по значениям силы тока и напряжения. • как
могут быть соединены проводники (последовательно или параллельно), если значения силы тока и напряжения
таковы:
I1= 3 А, I2= 4 А?
(Параллельно.)
2) I1= 3 А, I2= 3 А?
(Параллельно или последовательно; в первом
случае у них одинаковые сопротивления.)
3) U1= 5 В, U2= 4 В?
(Последовательно.)
4) U1= 5 А, U2= 5 А?
(Параллельно или последовательно; во втором
случае у них одинаковые сопротивления.)

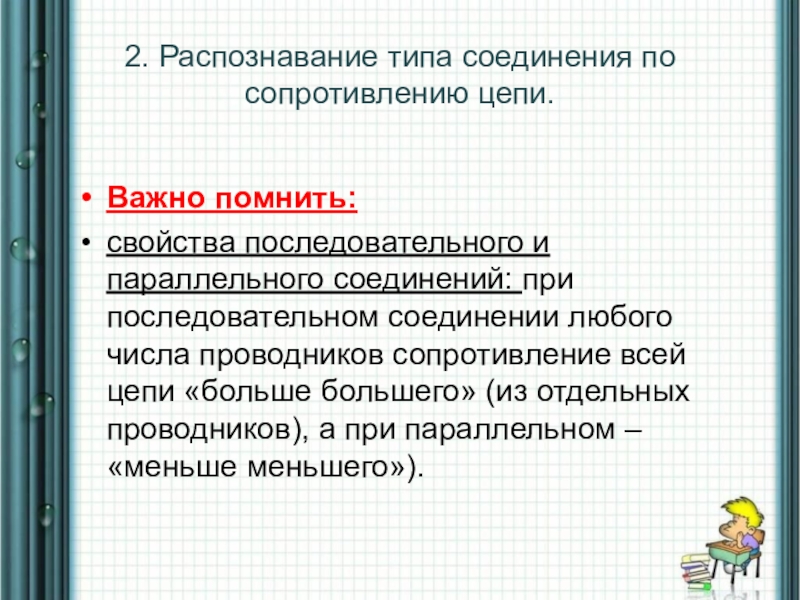

Слайд 102. Распознавание типа соединения по сопротивлению цепи.
Важно помнить:
свойства последовательного и параллельного
соединений: при последовательном соединении любого числа проводников сопротивление всей цепи «больше большего» (из отдельных проводников), а при параллельном – «меньше меньшего»).

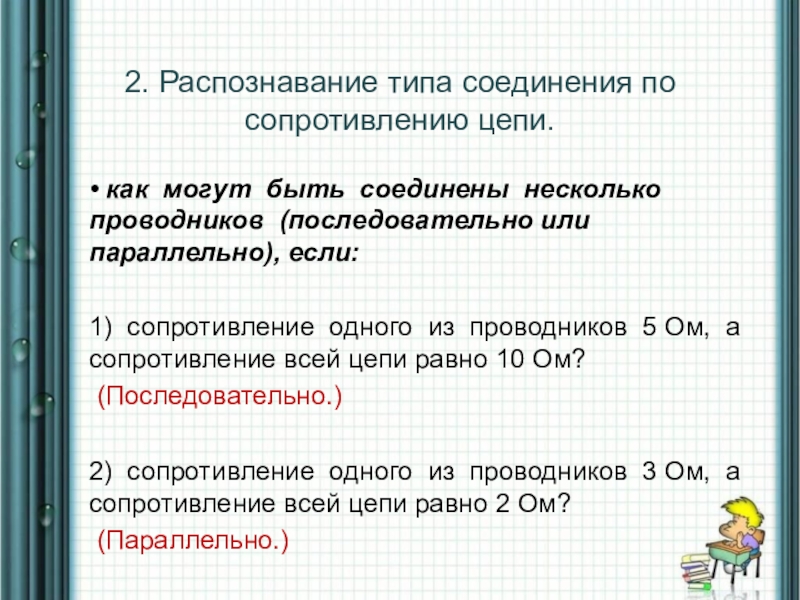

Слайд 112. Распознавание типа соединения по сопротивлению цепи.
• как могут быть соединены
несколько проводников (последовательно или параллельно), если:
1) сопротивление одного из проводников 5 Ом, а сопротивление всей цепи равно 10 Ом?
(Последовательно.)
2) сопротивление одного из проводников 3 Ом, а сопротивление всей цепи равно 2 Ом?
(Параллельно.)
1) сопротивление одного из проводников 5 Ом, а сопротивление всей цепи равно 10 Ом?
(Последовательно.)
2) сопротивление одного из проводников 3 Ом, а сопротивление всей цепи равно 2 Ом?
(Параллельно.)

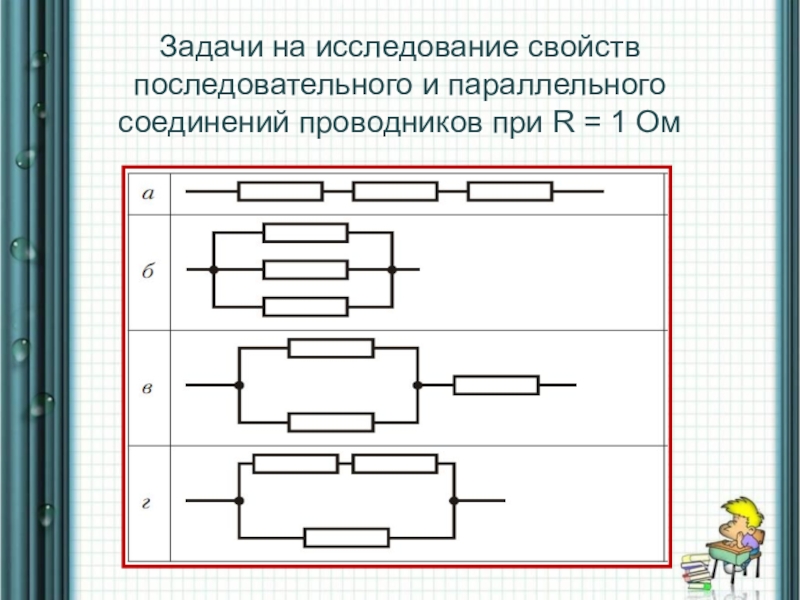

Слайд 12Задачи на исследование свойств последовательного и параллельного соединений проводников при R
= 1 Ом
