Презентация, доклад на тему Урок 39 Принцип радиосвязи и телевидения

Содержание

Радиотелефонная связь - передача речи и музыки с помощью электромагнитных волнПроблемыКолебания звуковой частоты известно, что W ~ ω2у звуковых волн ω невелика,= › W сравнительно невелика электромагнитные волны звуковой частоты практически не излучаются

Слайд 1Принципы радиосвязи. Модуляция и детектирование.
t

Принципы радиосвязи. Модуляция и детектирование.t

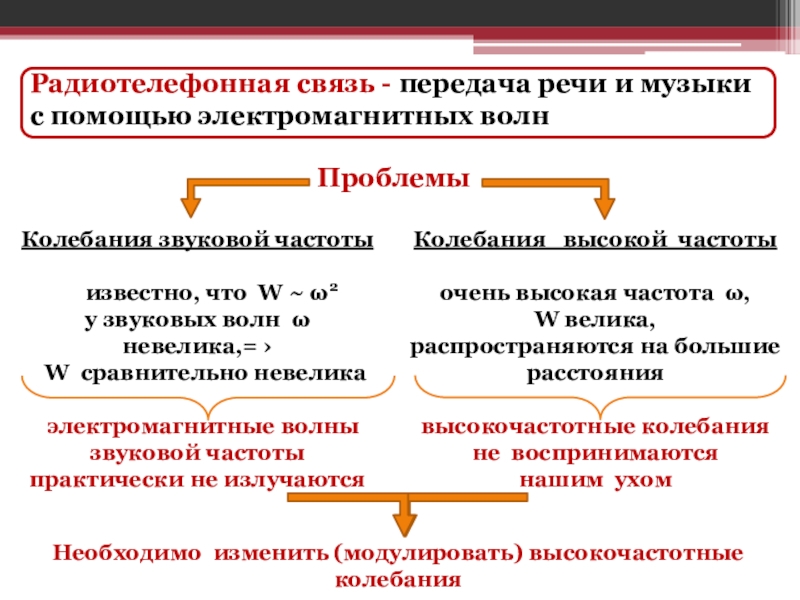

Слайд 2Радиотелефонная связь - передача речи и музыки с помощью электромагнитных волн
Проблемы
Колебания

звуковой частоты

известно, что W ~ ω2
у звуковых волн ω невелика,= ›
W сравнительно невелика

электромагнитные волны звуковой частоты практически не излучаются


Колебания высокой частоты

очень высокая частота ω,
W велика,
распространяются на большие расстояния

высокочастотные колебания не воспринимаются
нашим ухом



Необходимо изменить (модулировать) высокочастотные колебания

Радиотелефонная связь - передача речи и музыки с помощью электромагнитных волнПроблемыКолебания звуковой частоты   известно, что

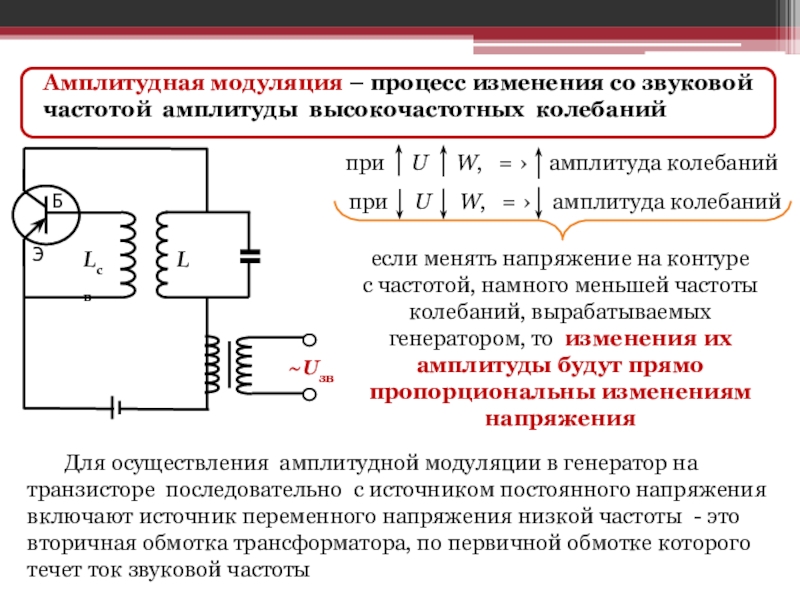

Слайд 3Амплитудная модуляция – процесс изменения со звуковой частотой амплитуды высокочастотных колебаний
при

U W, = › амплитуда колебаний

при U W, = › амплитуда колебаний

если менять напряжение на контуре
с частотой, намного меньшей частоты колебаний, вырабатываемых генератором, то изменения их амплитуды будут прямо пропорциональны изменениям напряжения

Для осуществления амплитудной модуляции в генератор на транзисторе последовательно с источником постоянного напряжения включают источник переменного напряжения низкой частоты - это вторичная обмотка трансформатора, по первичной обмотке которого течет ток звуковой частоты

~Uзв

Амплитудная модуляция – процесс изменения со звуковой частотой амплитуды высокочастотных колебанийпри   U   W,

Слайд 4i
i
Uзв
график колебаний высокой частоты, вырабатываемых генератором
(несущая частота)
график колебаний звуковой частоты
(изменение

напряжения в обмотке трансформатора)

график модулированных по амплитуде колебаний

t

t

t

Графическое представление процесса амплитудной модуляции

iiUзвграфик колебаний высокой частоты, вырабатываемых генератором(несущая частота)график колебаний звуковой частоты (изменение напряжения в обмотке трансформатора)график модулированных по

Слайд 5Детектирование – процесс выделения из модулированных высокочастотных колебаний колебаний звуковой частоты
Принцип

действия полупроводникового детектора

диод обладает односторонней проводимостью

через нагрузку протекает ток в одном направлении

модулированный высокочастотный сигнал преобразуется в пульсирующий ток


Детектирование – процесс выделения из модулированных высокочастотных колебаний колебаний звуковой частотыПринцип действия полупроводникового детекторадиод обладает односторонней проводимостьючерез

Слайд 6+
-

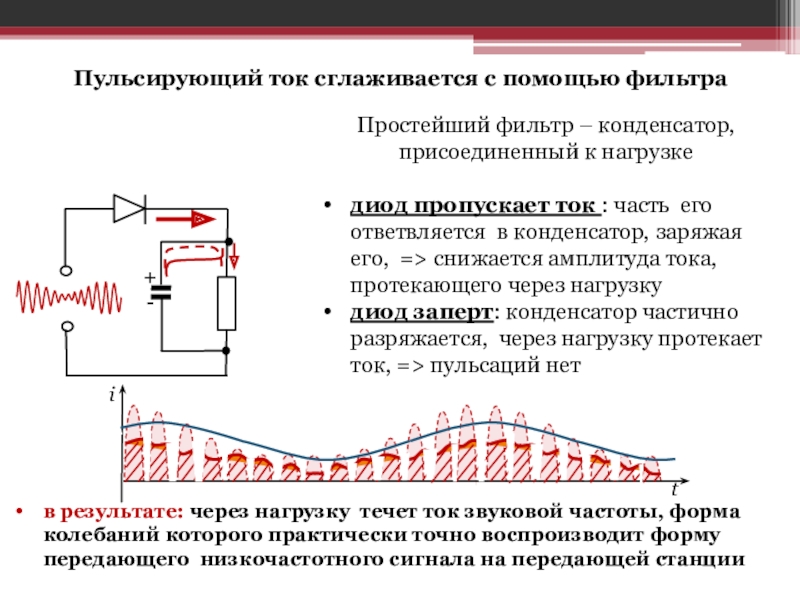

Пульсирующий ток сглаживается с помощью фильтра
Простейший фильтр – конденсатор, присоединенный к

нагрузке

диод пропускает ток : часть его ответвляется в конденсатор, заряжая его, => снижается амплитуда тока, протекающего через нагрузку
диод заперт: конденсатор частично разряжается, через нагрузку протекает ток, => пульсаций нет

в результате: через нагрузку течет ток звуковой частоты, форма колебаний которого практически точно воспроизводит форму передающего низкочастотного сигнала на передающей станции

i

t

+-Пульсирующий ток сглаживается с помощью фильтраПростейший фильтр – конденсатор, присоединенный к нагрузкедиод пропускает ток : часть его

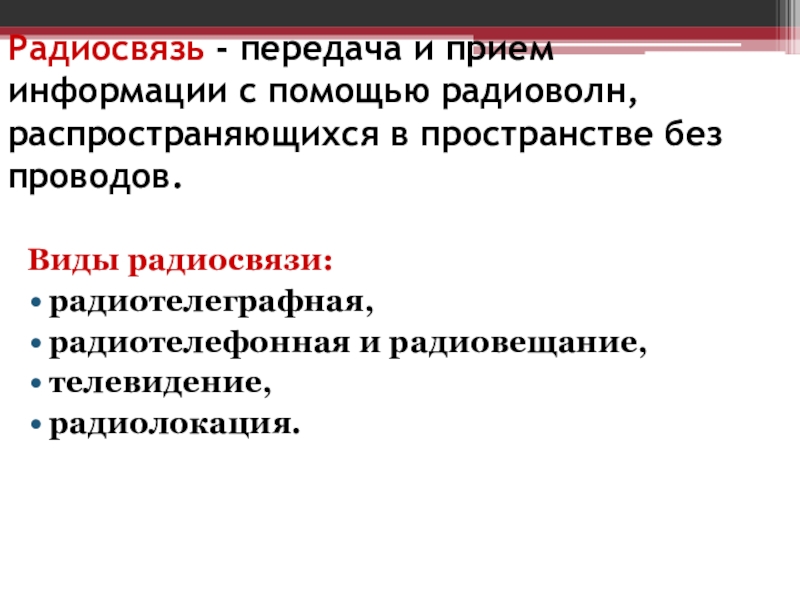

Слайд 7Радиосвязь - передача и прием информации с помощью радиоволн,

распространяющихся в пространстве без проводов.

Виды радиосвязи:
радиотелеграфная,
радиотелефонная и радиовещание,
телевидение,
радиолокация.

Радиосвязь - передача и прием информации с помощью радиоволн,    распространяющихся в пространстве без проводов.Виды

Слайд 8

Радиотелеграфная связь осуществляется путем передачи сочетания точек и тире,

кодирующего букву алфавита в азбуке Морзе. В 1843 году американский художник Сэмюэл Морзе (1791 – 1872)изобрел телеграфный код. Он разработал для каждой буквы знаки из точек и тире. При передаче сообщения долгие сигналы соответствовали тире, а короткие – точкам. Код Морзе используется и в наши дни.

Радиотелеграфная связь осуществляется путем передачи сочетания точек и тире, кодирующего букву алфавита в азбуке Морзе.

Слайд 9

Радиовещание – передача в эфир речи, музыки, звуковых эффектов с помощью

э/м волн.
Радиотелефонная связь предполагает передачу подобной информации только для приема конкретным абонентом.
Радиолокация- обнаружение объектов и определение их координат с помощью отражения радиоволн.
Расстояние от объекта до радиолокатора s =сt/2; с – скорость света;
t- промежуток времени между
импульсами
Радиовещание – передача в эфир речи, музыки, звуковых эффектов с помощью э/м волн.  Радиотелефонная связь предполагает

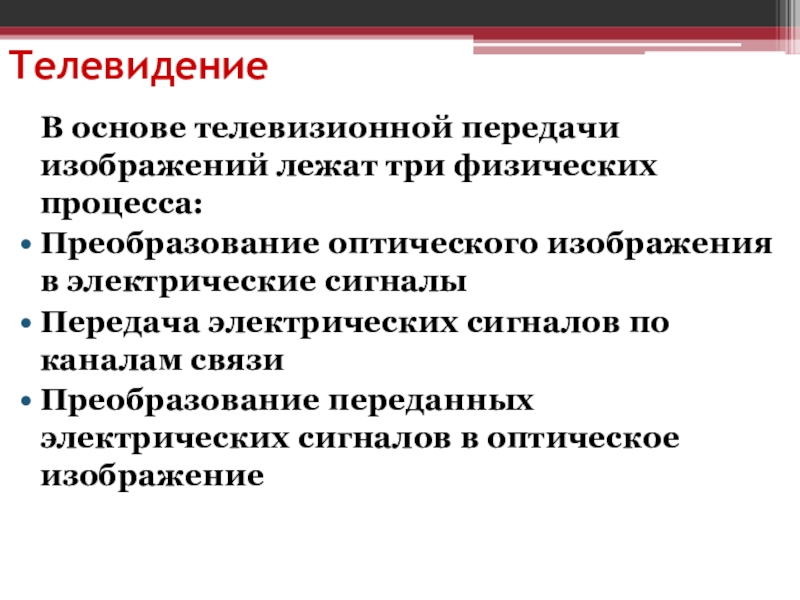

Слайд 10Телевидение
В основе телевизионной передачи изображений лежат три физических процесса:
Преобразование

оптического изображения в электрические сигналы
Передача электрических сигналов по каналам связи
Преобразование переданных электрических сигналов в оптическое изображение

Телевидение  В основе телевизионной передачи изображений лежат три физических процесса:Преобразование оптического изображения в электрические сигналыПередача электрических

Слайд 11

ЦВЕТНОЕ ТЕЛЕВИДЕНИЕ позволяет передавать и воспроизводить

цветные изображения подвижных и неподвижных объектов. Для этого в телевизионной передающей камере цветного телевидения изображение разделяется на 3 одноцветных изображения. Передача каждого из этих изображений осуществляется по тому же принципу, что и в черно-белом телевидении. В результате на экране кинескопа цветного телевизора воспроизводятся одновременно 3 одноцветных изображения, дающих в совокупности цветное. Первая система цветного телевидения механического типа была предложена в 1907-08 русским инженером И. А. Адамианом.

ЦВЕТНОЕ ТЕЛЕВИДЕНИЕ позволяет передавать и воспроизводить цветные изображения подвижных и неподвижных объектов.

Слайд 12Изобретение радио
Попов Александр Степанович (16.03. 1859-13.01. 1906)- российский физик и электротехник,

один из пионеров применения электромагнитных волн в практических целях, изобретатель радио.
Изобретение радиоПопов Александр Степанович (16.03. 1859-13.01. 1906)- российский физик и электротехник, один из пионеров применения электромагнитных волн

Слайд 13Приемник А.С. Попова
Электрический звонок
когерер
Электромагнитное реле
Источник питания

Приемник А.С. ПоповаЭлектрический звоноккогерерЭлектромагнитное релеИсточник питания

Слайд 14
Несколько позднее создал подобные же приборы и провел

с ними эксперименты итальянский физик и инженер Г. Маркони.




В 1897 он получил патент на применение электромагнитных волн для беспроволочной связи. Благодаря большим материальным ресурсам и энергии, Маркони, не имевший специального образования, добился широкого применения нового способа связи.
Попов же свое открытие не запатентовал.

Несколько позднее создал подобные же приборы и провел с ними эксперименты итальянский физик и

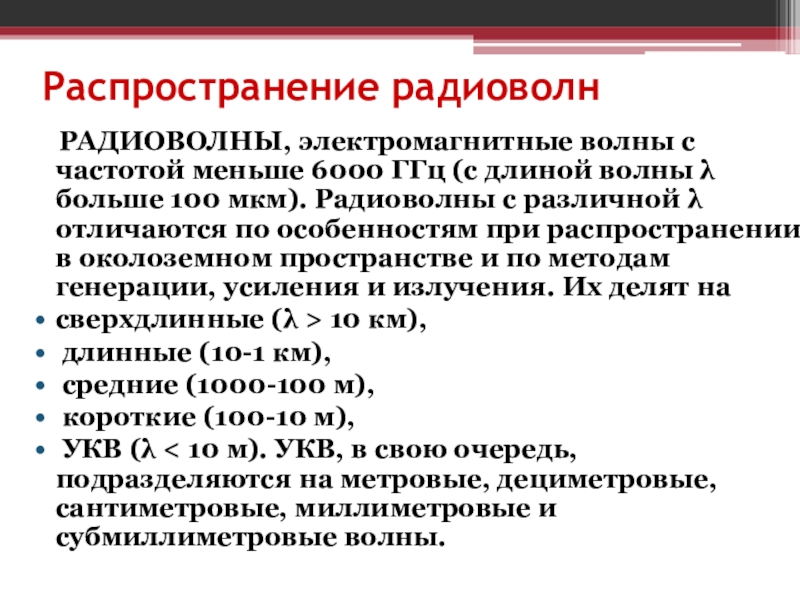

Слайд 15Распространение радиоволн
РАДИОВОЛНЫ, электромагнитные волны с частотой меньше 6000 ГГц

(с длиной волны λ больше 100 мкм). Радиоволны с различной λ отличаются по особенностям при распространении в околоземном пространстве и по методам генерации, усиления и излучения. Их делят на
сверхдлинные (λ > 10 км),
длинные (10-1 км),
средние (1000-100 м),
короткие (100-10 м),
УКВ (λ < 10 м). УКВ, в свою очередь, подразделяются на метровые, дециметровые, сантиметровые, миллиметровые и субмиллиметровые волны.


Распространение радиоволн  РАДИОВОЛНЫ, электромагнитные волны с частотой меньше 6000 ГГц (с длиной волны λ больше 100

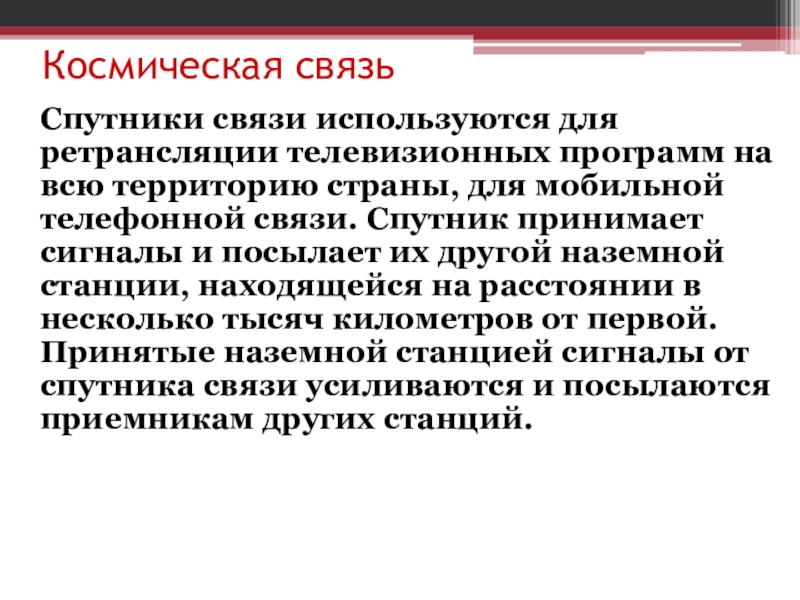

Слайд 16Космическая связь
Спутники связи используются для ретрансляции телевизионных программ на

всю территорию страны, для мобильной телефонной связи. Спутник принимает сигналы и посылает их другой наземной станции, находящейся на расстоянии в несколько тысяч километров от первой. Принятые наземной станцией сигналы от спутника связи усиливаются и посылаются приемникам других станций.
Космическая связь  Спутники связи используются для ретрансляции телевизионных программ на всю территорию страны, для мобильной телефонной

Слайд 17 Радар

Кристиан Хюльсмайер, проживая в Дюссельдорфе изобрел радиолокатор. Днем рождения

изобретения можно считать 30 апреля 1904 года, когда Хюльсмайер получил от Императорского бюро по патентам удостоверение на свое изобретение. А 18 мая радар впервые был испытан на кельнском железнодорожном мосту...
Радар, или радиолокатор, посылает направленный пучок радиоволн. Автомобиль, самолёт или любой другой крупный металлический предмет, встретившийся на пути радиолуча отражает его, как зеркало. Приёмник радара улавливает отражение и измеряет время прохождения импульса до отражающего объекта и обратно. По этому времени рассчитывается расстояние до объекта. Учёные используют радары для измерения расстояния до других планет, метеорологи- для выявления грозовых фронтов и предсказания погоды, дорожная инспекция- чтобы определить скорость движения автомобиля.


Радар  Кристиан Хюльсмайер, проживая в Дюссельдорфе изобрел радиолокатор. Днем рождения изобретения можно считать 30 апреля

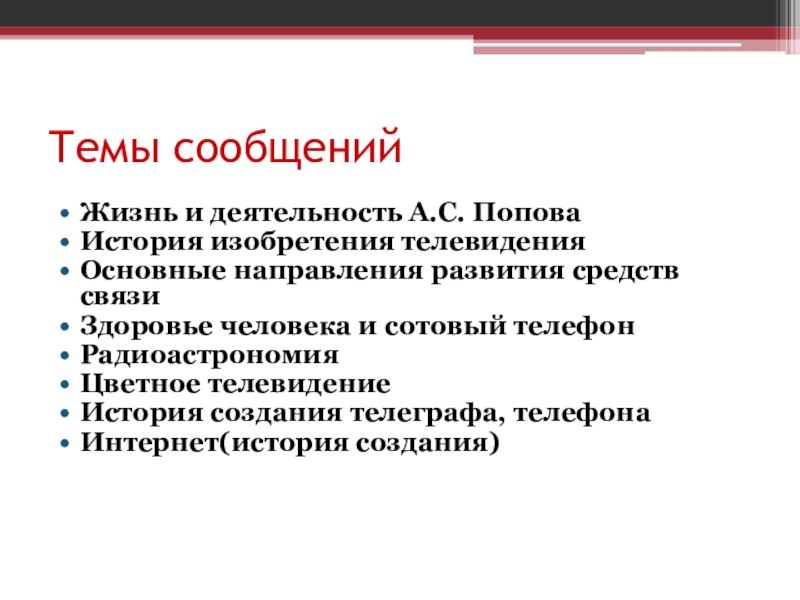

Слайд 18Темы сообщений
Жизнь и деятельность А.С. Попова
История изобретения телевидения
Основные направления развития средств

связи
Здоровье человека и сотовый телефон
Радиоастрономия
Цветное телевидение
История создания телеграфа, телефона
Интернет(история создания)
Темы сообщенийЖизнь и деятельность А.С. ПоповаИстория изобретения телевиденияОсновные направления развития средств связиЗдоровье человека и сотовый телефонРадиоастрономияЦветное телевидениеИстория
