Презентация, доклад на тему Урок 38 Закон Ома для участка цепи

Содержание

Цель презентации:Выяснить зависимость силы тока - от напряжения - от сопротивления

Слайд 1Закон Ома для участка цепи
Раздел «Электрические явления»
8 класс

Закон Ома для участка цепиРаздел «Электрические явления»8 класс

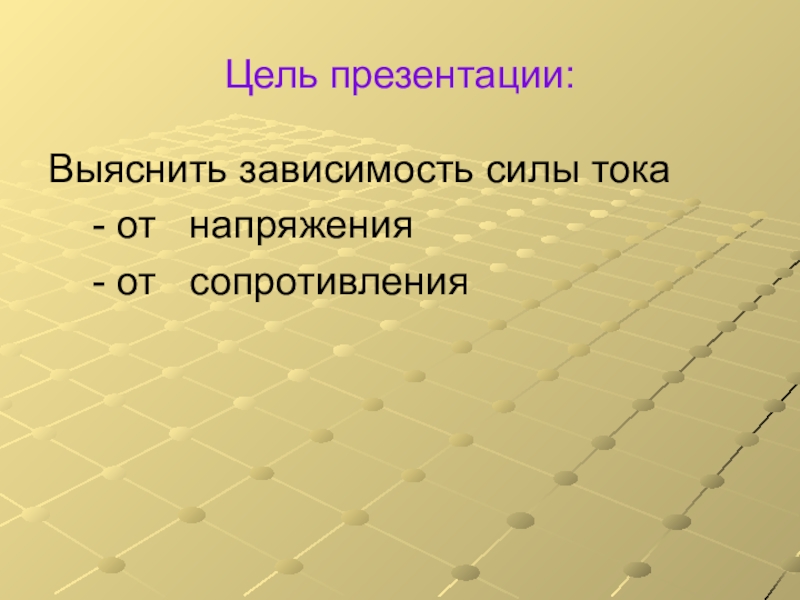

Слайд 2Цель презентации:
Выяснить зависимость силы тока
- от напряжения

- от сопротивления
Цель презентации:Выяснить зависимость силы тока  - от  напряжения  - от  сопротивления

Слайд 3Проверь себя!

Проверь себя!

Слайд 4Проверь себя!

Проверь себя!

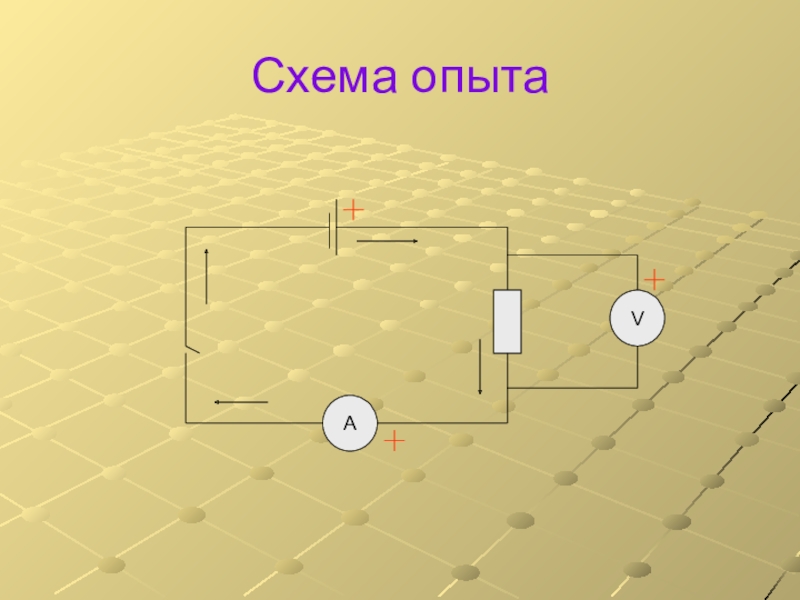

Слайд 5Схема опыта

Схема опыта

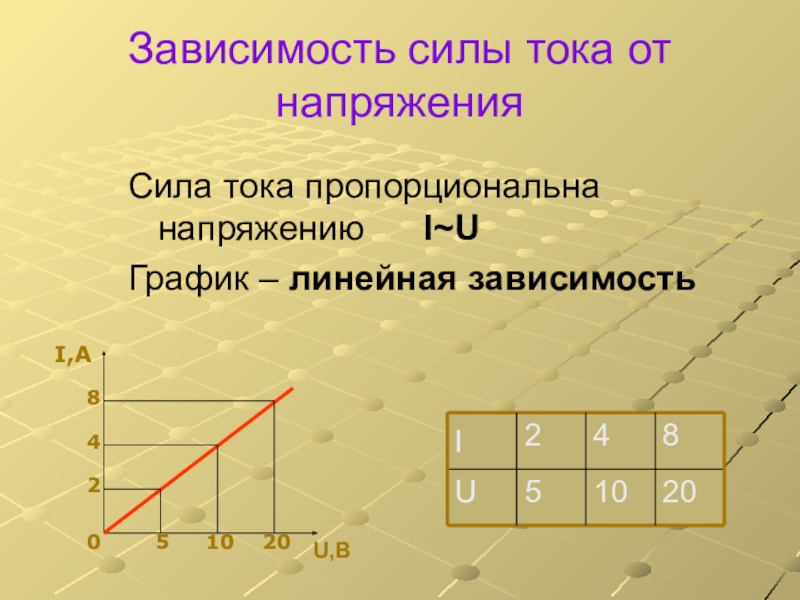

Слайд 6Зависимость силы тока от напряжения
Сила тока пропорциональна напряжению I~U
График

– линейная зависимость

I,А

U,В

2

4

8

5

10

20

0

Зависимость силы тока от напряженияСила тока пропорциональна напряжению   I~UГрафик – линейная зависимостьI,АU,В248510200

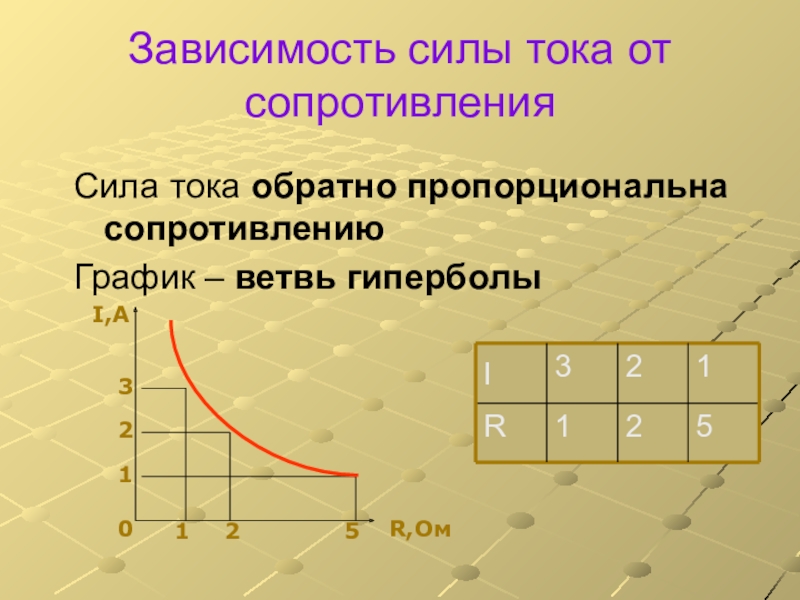

Слайд 7Зависимость силы тока от сопротивления
Сила тока обратно пропорциональна сопротивлению
График – ветвь

гиперболы

I,А

R,Ом

0

3

2

1

1

2

5

Зависимость силы тока от сопротивленияСила тока обратно пропорциональна сопротивлениюГрафик – ветвь гиперболы I,АR,Ом0321125

Слайд 8Закон Ома для участка цепи
Формулировка:
Сила тока в участке

цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению
Закон Ома для участка цепи Формулировка:  Сила тока в участке цепи прямо пропорциональна напряжению на концах

Слайд 9Закон Ома для участка цепи
Математическая запись закона:

I=U/R

Закон Ома для участка цепиМатематическая запись закона:  I=U/R

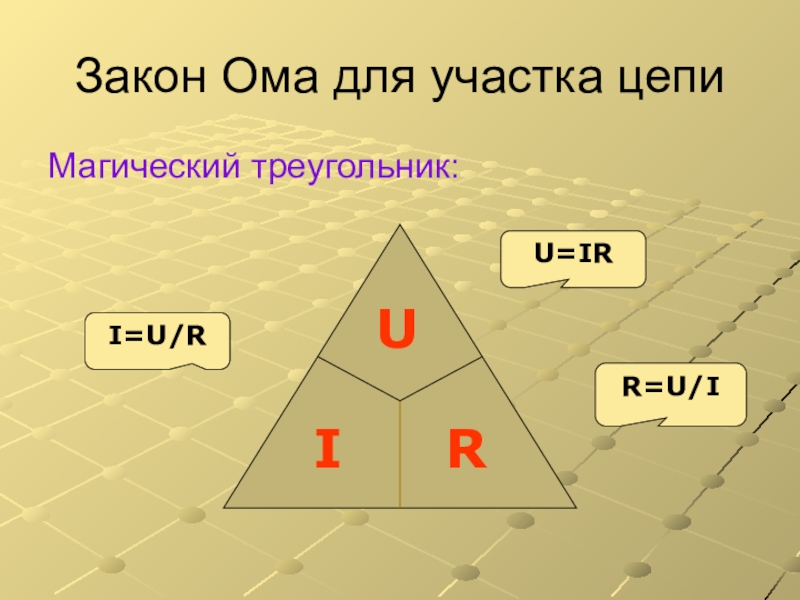

Слайд 10Закон Ома для участка цепи
Магический треугольник:

I=U/R
R=U/I
U=IR

Закон Ома для участка цепиМагический треугольник:  I=U/RR=U/IU=IR

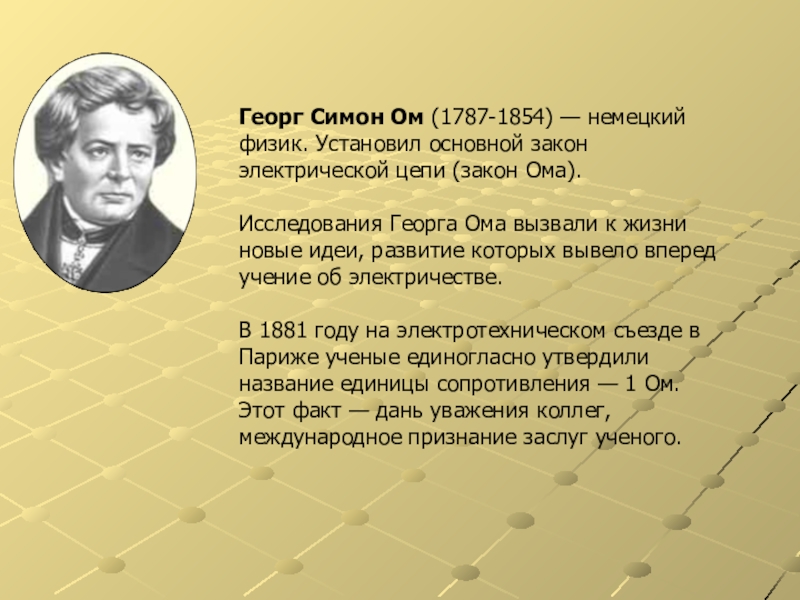

Слайд 11Георг Симон Ом (1787-1854) — немецкий физик. Установил основной закон электрической цепи

(закон Ома).

Исследования Георга Ома вызвали к жизни новые идеи, развитие которых вывело вперед учение об электричестве.

В 1881 году на электротехническом съезде в Париже ученые единогласно утвердили название единицы сопротивления — 1 Ом. Этот факт — дань уважения коллег, международное признание заслуг ученого.
Георг Симон Ом (1787-1854) — немецкий физик. Установил основной закон электрической цепи (закон Ома). Исследования Георга Ома вызвали

Слайд 12

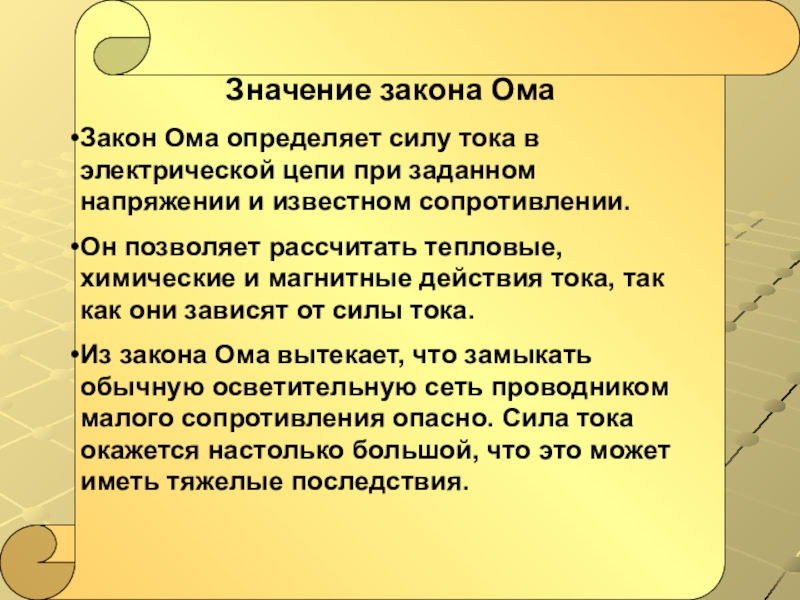

Значение закона Ома
Закон Ома определяет силу тока в электрической цепи

при заданном напряжении и известном сопротивлении.
Он позволяет рассчитать тепловые, химические и магнитные действия тока, так как они зависят от силы тока.
Из закона Ома вытекает, что замыкать обычную осветительную сеть проводником малого сопротивления опасно. Сила тока окажется настолько большой, что это может иметь тяжелые последствия.
Значение закона Ома Закон Ома определяет силу тока в электрической цепи при заданном напряжении и известном сопротивлении.

Слайд 13Что такое «короткое замыкание»?
При R↓ ↑I при R≈0 проводник сильно нагревается


короткое замыкание
Возможные причины возникновения короткого замыкания:
При соприкосновении оголённых проводов
При небрежном ремонте проводки под током
При большом скоплении пыли на монтажных платах
При случайном попадании какого-нибудь насекомого внутрь прибора

Что такое «короткое замыкание»?При R↓ ↑I 	при R≈0 проводник сильно нагревается 		короткое замыканиеВозможные причины возникновения короткого замыкания:При

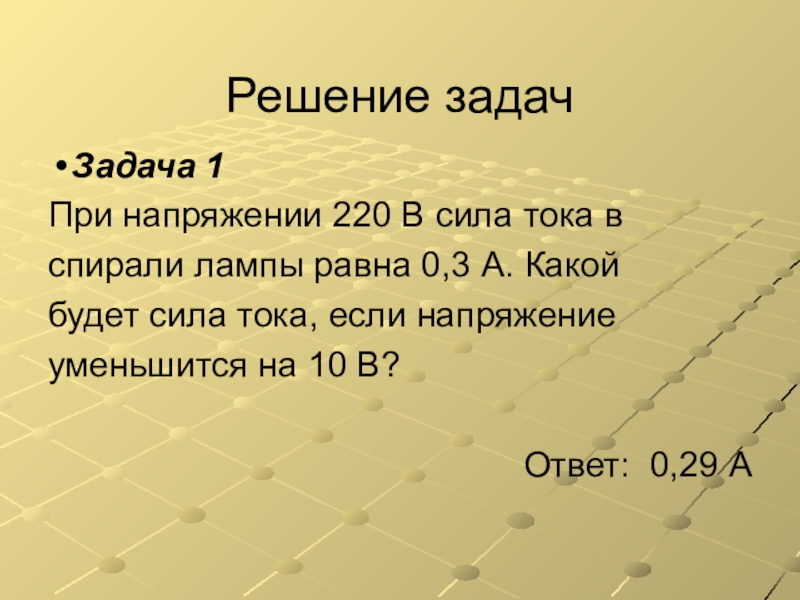

Слайд 14Решение задач
Задача 1
При напряжении 220 В сила тока в
спирали

лампы равна 0,3 А. Какой
будет сила тока, если напряжение
уменьшится на 10 В?

Ответ: 0,29 А
Решение задач Задача 1 При напряжении 220 В сила тока вспирали лампы равна 0,3 А. Какойбудет сила

Слайд 15Решение задач
Задача 2
На цоколе электрической лампы написано

0,28 А; 3,5 В. Найдите сопротивление спирали лампы.


Ответ: 12,5 Ом
Решение задач Задача 2  На цоколе электрической лампы написано 0,28 А; 3,5 В. Найдите сопротивление спирали

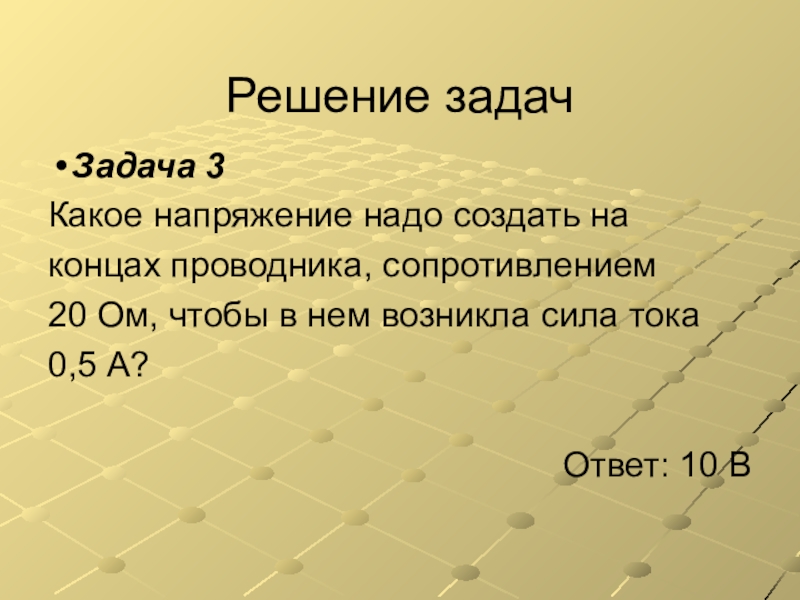

Слайд 16Решение задач
Задача 3
Какое напряжение надо создать на
концах проводника, сопротивлением


20 Ом, чтобы в нем возникла сила тока
0,5 А?

Ответ: 10 В
Решение задач Задача 3 Какое напряжение надо создать наконцах проводника, сопротивлением 20 Ом, чтобы в нем возникла
