Презентация, доклад на тему Урок 33 Переменный ток. Трансформатор
Содержание
- 1. Урок 33 Переменный ток. Трансформатор
- 2. Электрический ток, периодически меняющийся со временем по модулю и направлению, называется переменным током.
- 3. Для получения переменного тока используют в основном
- 4. Генератор переменного тока
- 5. На тепловых электростанциях ротор генератора вращается с
- 6. Передача электроэнергии
- 7. Q= I2RtЭлектрический ток нагревает провода линии электропередачи.

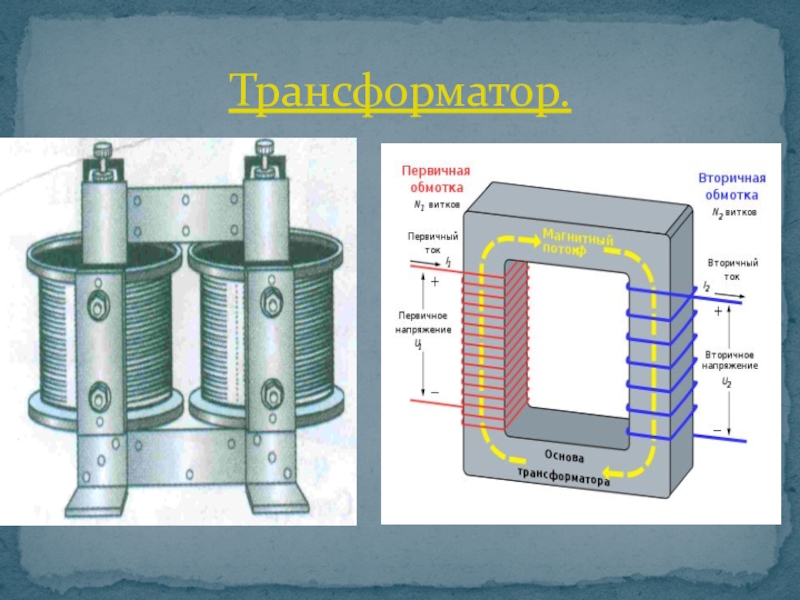

- 8. Трансформатор.

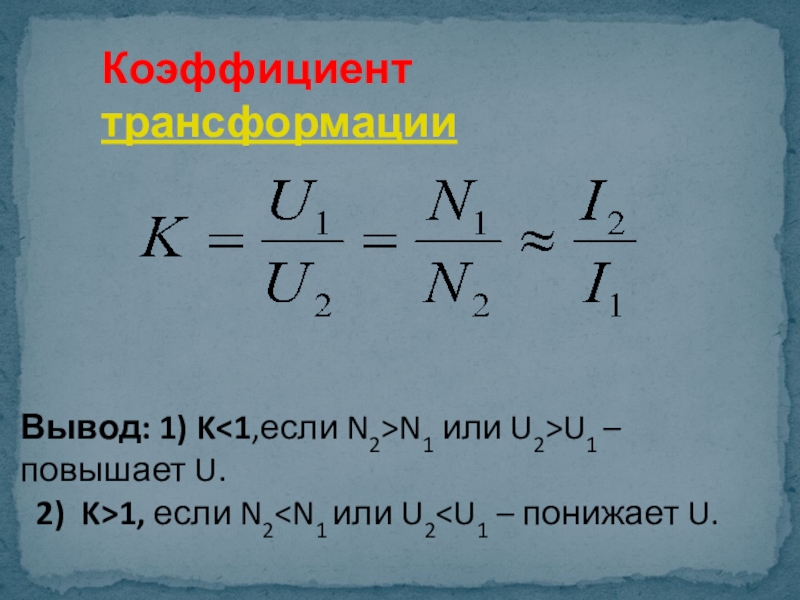

- 9. Коэффициент трансформации Вывод: 1) KN1 или U2>U1 –повышает U. 2) K>1, если N2

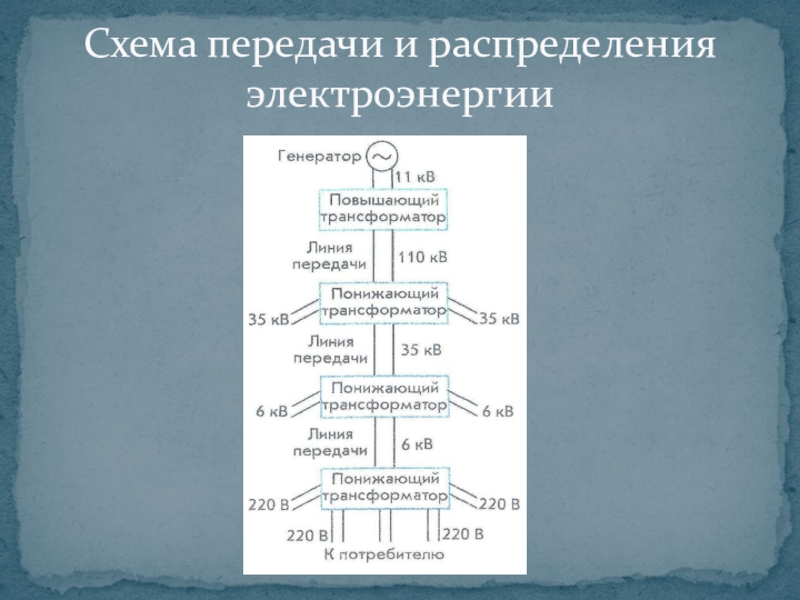

- 10. Схема передачи и распределения электроэнергии
- 11. Слайд 11
- 12. Применение в источниках питания.Для питания разных узлов
- 13. Реши задачи .
- 14. Домашнее задание: § 51 Темы: «Экологические проблемы,

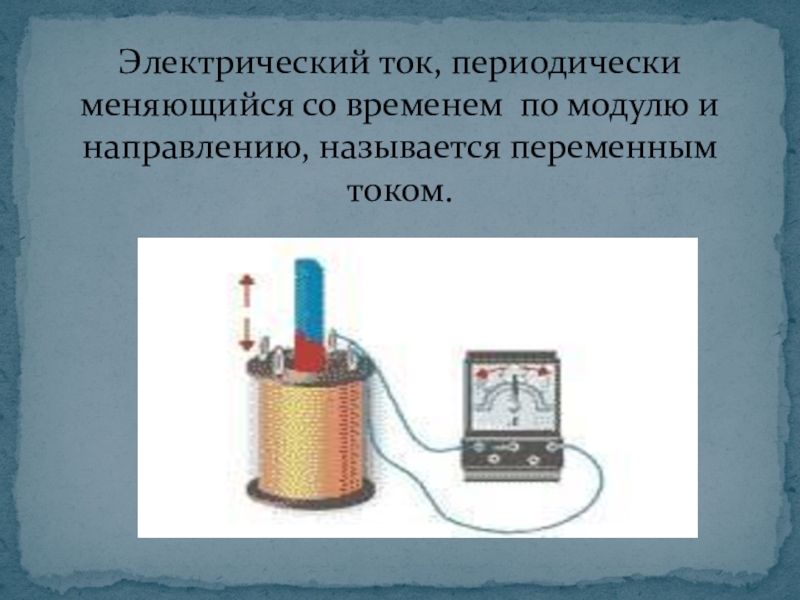

Электрический ток, периодически меняющийся со временем по модулю и направлению, называется переменным током.
Слайд 2Электрический ток, периодически меняющийся со временем по модулю и направлению, называется
переменным током.
Слайд 3Для получения переменного тока используют в основном электромеханические индукционные генераторы, т.е.
устройства, в которых механическая энергия преобразуется в электрическую.
Слайд 5На тепловых электростанциях ротор генератора вращается с помощью паровой турбины, на
гидроэлектростанциях с помощью водяной турбины.
На рисунке цифрой 1 обозначен статор, цифрой 2 – ротор, цифрой 3 – водяная турбина.

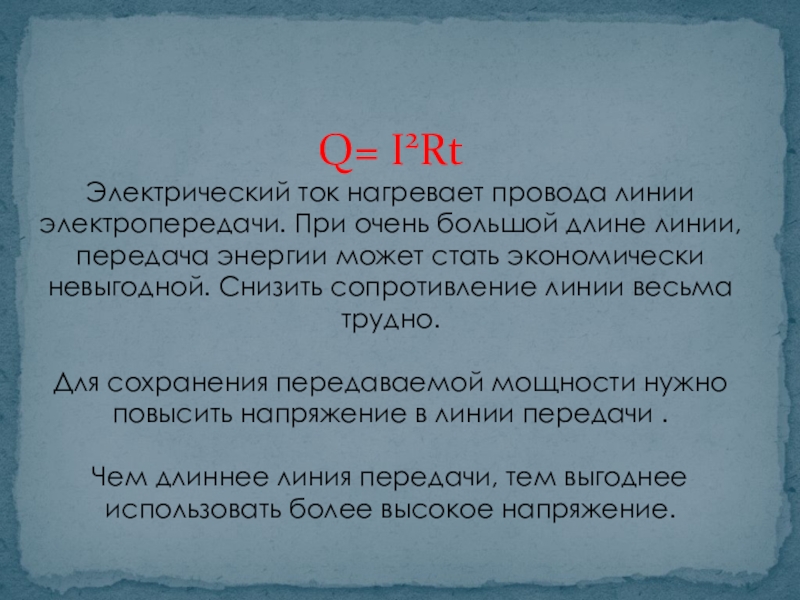

Слайд 7
Q= I2Rt
Электрический ток нагревает провода линии электропередачи. При очень большой длине
линии, передача энергии может стать экономически невыгодной. Снизить сопротивление линии весьма трудно.
Для сохранения передаваемой мощности нужно повысить напряжение в линии передачи .
Чем длиннее линия передачи, тем выгоднее использовать более высокое напряжение.
Для сохранения передаваемой мощности нужно повысить напряжение в линии передачи .
Чем длиннее линия передачи, тем выгоднее использовать более высокое напряжение.

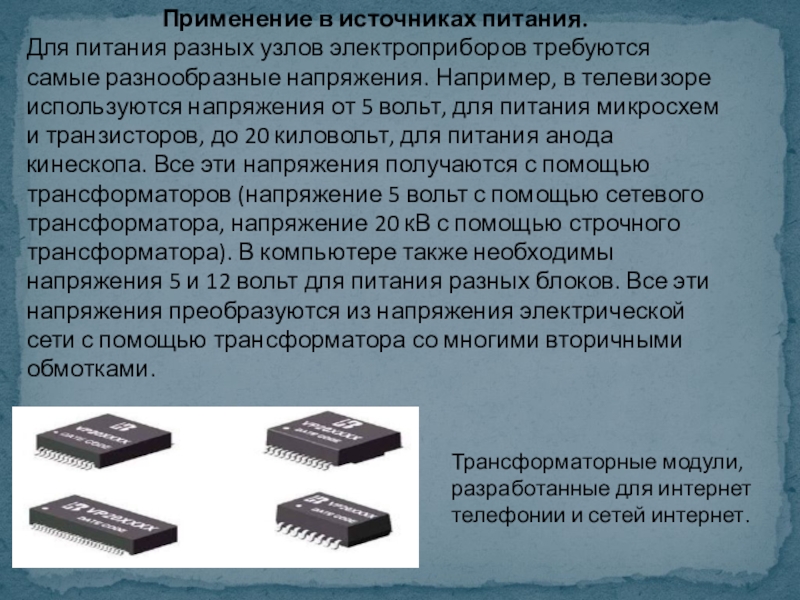

Слайд 12Применение в источниках питания.
Для питания разных узлов электроприборов требуются самые разнообразные
напряжения. Например, в телевизоре используются напряжения от 5 вольт, для питания микросхем и транзисторов, до 20 киловольт, для питания анода кинескопа. Все эти напряжения получаются с помощью трансформаторов (напряжение 5 вольт с помощью сетевого трансформатора, напряжение 20 кВ с помощью строчного трансформатора). В компьютере также необходимы напряжения 5 и 12 вольт для питания разных блоков. Все эти напряжения преобразуются из напряжения электрической сети с помощью трансформатора со многими вторичными обмотками.
Трансформаторные модули, разработанные для интернет телефонии и сетей интернет.
Слайд 14Домашнее задание: § 51 Темы: «Экологические проблемы, связанные с работой тепловых и гидроэлектростанций». «П.Н.Яблочков
– изобретатель трансформатора».
