Презентация, доклад на тему Урок 30 Источники электрического тока

следующие условия:
Наличие свободных электрических зарядов в проводнике;
Наличие внешнего электрического поля для проводника.

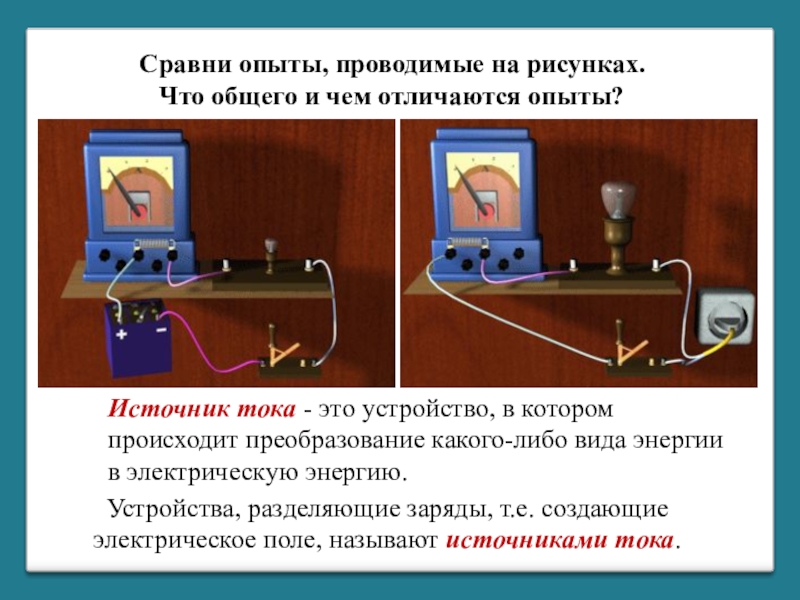

Источник тока - это устройство, в котором происходит преобразование какого-либо вида энергии в электрическую энергию.

Устройства, разделяющие заряды, т.е. создающие электрическое поле, называют источниками тока.

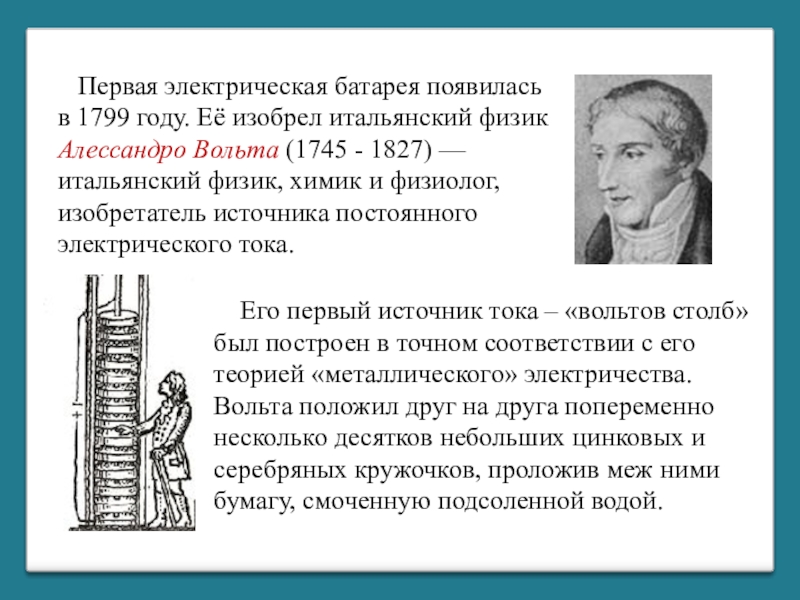

итальянский физик Алессандро Вольта (1745 - 1827) — итальянский физик, химик и физиолог, изобретатель источника постоянного электрического тока.

Его первый источник тока – «вольтов столб» был построен в точном соответствии с его теорией «металлического» электричества. Вольта положил друг на друга попеременно несколько десятков небольших цинковых и серебряных кружочков, проложив меж ними бумагу, смоченную подсоленной водой.

электрическую энергию.

До конца XVIII века все технические источники тока были основаны на электризации трением. Наиболее эффективным из этих источников стала электрофорная машина (диски машины приводятся во вращение в противоположных направлениях. В результате трения щеток о диски на кондукторах машины накапливаются заряды противоположного знака)

Электрофорная машина

электрическую энергию

Термопара

Термоэлемент (термопара) - две проволоки из разных металлов необходимо спаять с одного края, затем нагреть место спая, то в них возникает ток. Заряды разделяются при нагревании спая. Термоэлементы применяются в термодатчиках и на геотермальных электростанциях в качестве датчика температуры.

Термоэлемент

батарея

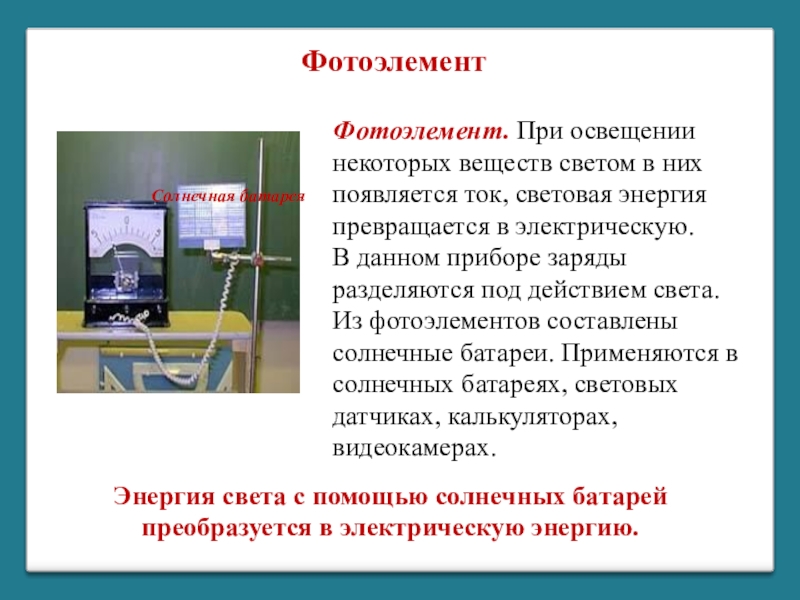

Фотоэлемент. При освещении некоторых веществ светом в них появляется ток, световая энергия превращается в электрическую.
В данном приборе заряды разделяются под действием света. Из фотоэлементов составлены солнечные батареи. Применяются в солнечных батареях, световых датчиках, калькуляторах, видеокамерах.

Фотоэлемент

промышленной электроэнергии.

Электромеханический генератор

Генератор (от лат. generator - производитель) - устройство, аппарат или машина, производящая какой-либо продукт.

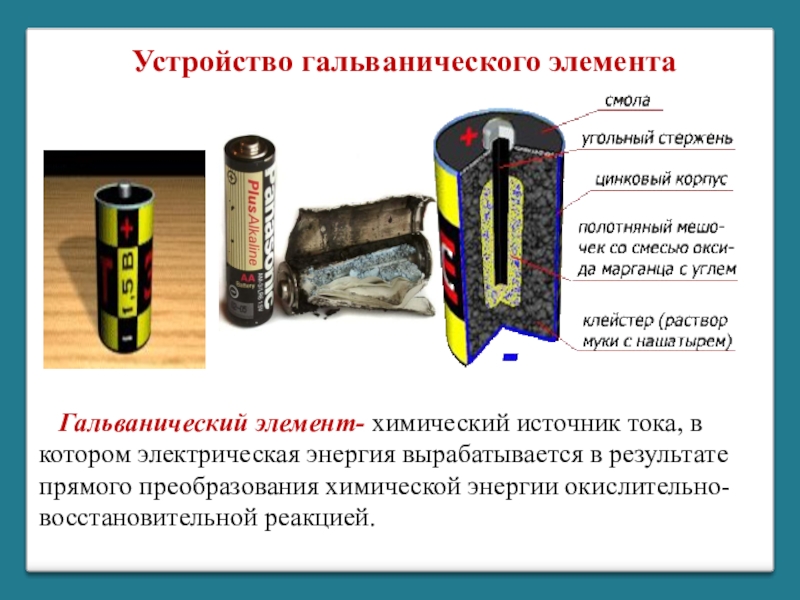

электрическая энергия вырабатывается в результате прямого преобразования химической энергии окислительно-восстановительной реакцией.

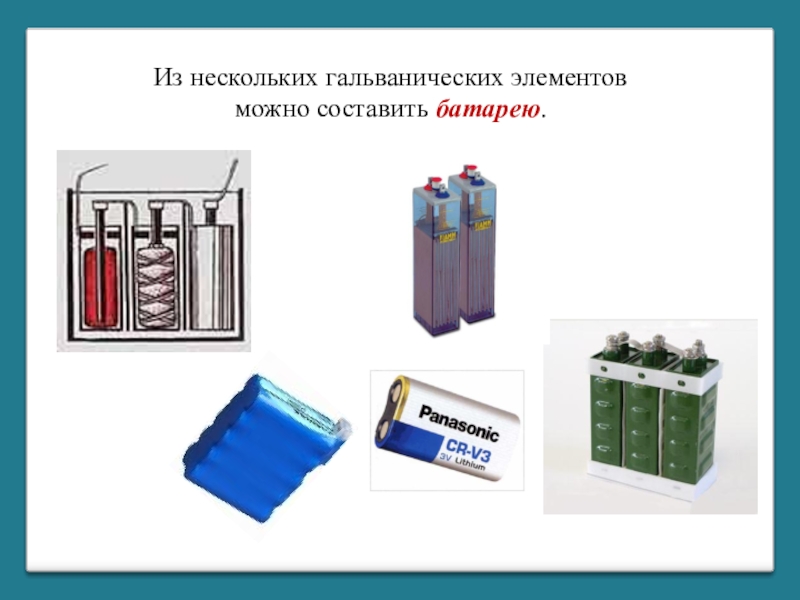

портативного устройства. Может представлять собой одиночный гальванический элемент, аккумулятор или их соединение в батарею для увеличения напряжения.

соли два угольных электрода, то гальванометр не показывает наличие тока. Если же аккумулятор предварительно зарядить, то его можно использовать в качестве самостоятельного источника тока. Существуют различные типы аккумуляторов: кислотные и щелочные. В них заряды разделяются также в результате химических реакций.

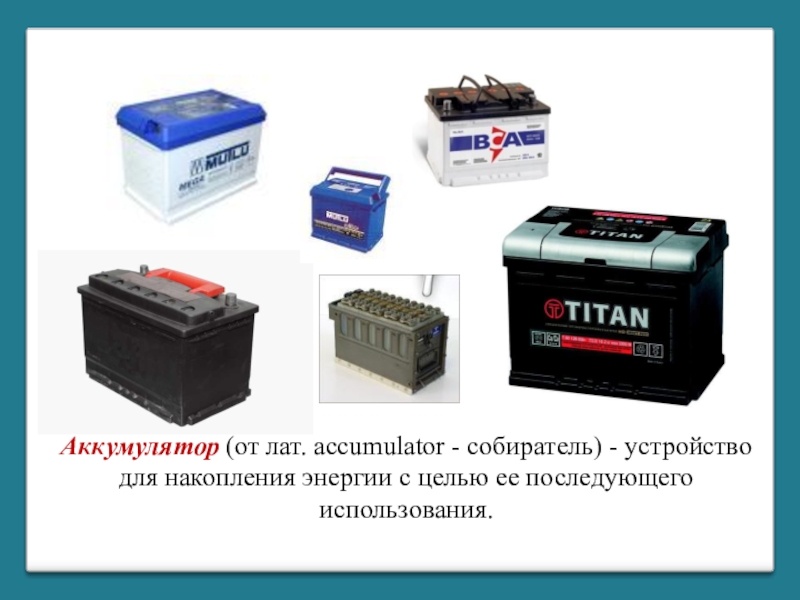

Аккумулятор.

Электрические аккумуляторы используются для накопления энергии и автономного питания различных потребителей.

с целью ее последующего использования.

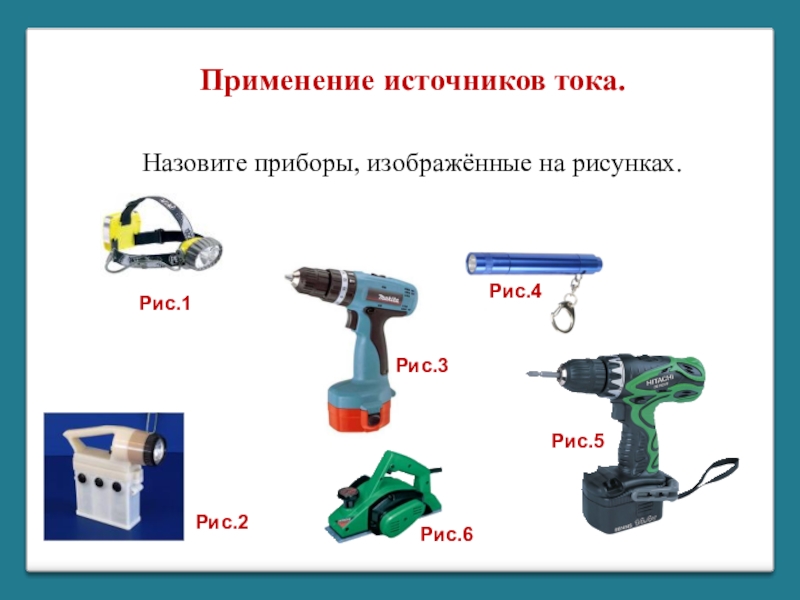

энергии (телефонные радио-трубки, переносные радиоприемники, электронные часы, измерительные приборы, сотовые телефоны и др.).

движение заряженных частиц.)
2. Что может заставить заряженные частицы упорядоченно двигаться?
(Электрическое поле.)
3. Как можно создать электрическое поле?
(С помощью электризации.)
4. Можно ли искру, возникшую в электрофорной машине, назвать электрическим током?
(Да, так как имеет место кратковременное упорядоченное движение заряженных частиц?)

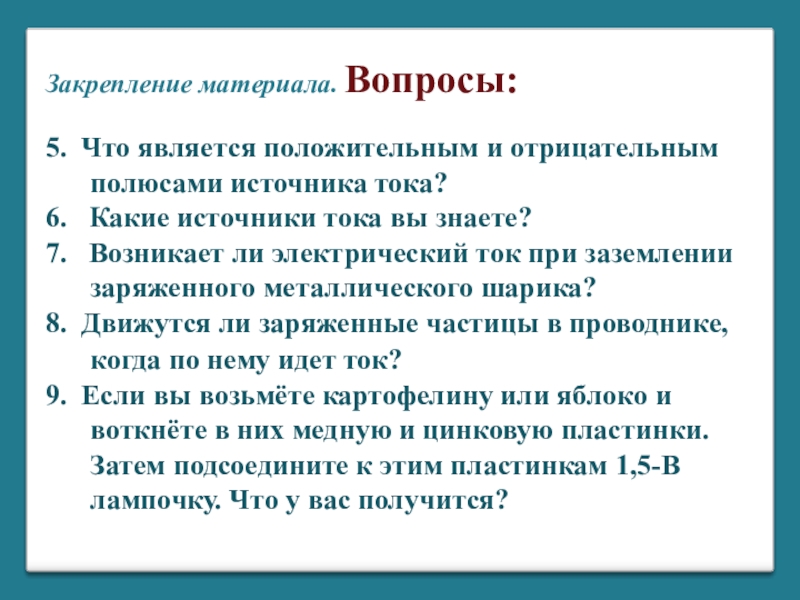

Закрепление материала. Вопросы:

источники тока вы знаете?
7. Возникает ли электрический ток при заземлении заряженного металлического шарика?
8. Движутся ли заряженные частицы в проводнике, когда по нему идет ток?
9. Если вы возьмёте картофелину или яблоко и воткнёте в них медную и цинковую пластинки. Затем подсоедините к этим пластинкам 1,5-В лампочку. Что у вас получится?

Закрепление материала. Вопросы:

поваренная соль; вода; два изолированных медных провода; маленькая лампочка (1,5 В).

Твои действия:
Раствори в воде немного соли;
Нарежь аккуратно бумажное полотенце и фольгу на квадратики чуть крупнее монет;
Намочи бумажные квадратики в солёной воде;
Положи друг на друга стопкой: медную монету, кусочек фольги, снова монету, и так далее несколько раз. Сверху стопки должна быть бумага, внизу – монета.
Защищённый конец одного провода подсунь под стопку, второй конец присоедини к лампочке. Один конец второго провода положи на стопку сверху, второй тоже присоедини к лампочке. Что получилось?

Домашний проект. Сделай батарейку.

об электричестве.
http://ru.wikipedia.org
http:// www.disel.ru
http:// http:// www.fizika.ru
http:// http:// www.edu.doal.ru
http:// http:// schools.mari-el.ru
http:// http:// www.iro.yar.ru

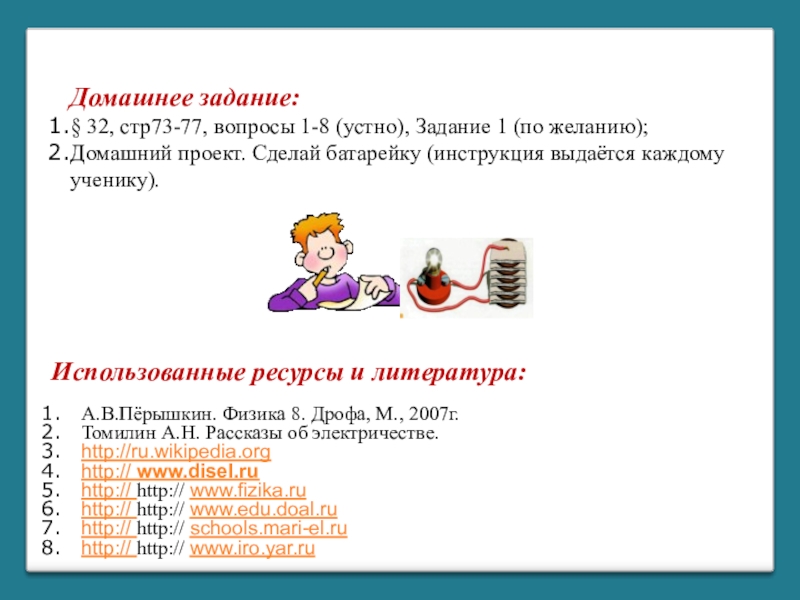

Домашнее задание:
§ 32, стр73-77, вопросы 1-8 (устно), Задание 1 (по желанию);
Домашний проект. Сделай батарейку (инструкция выдаётся каждому ученику).
