Слайд 1Электродвижущая сила. Закон Ома для полной цепи
Физика, 11 класс

Электродвижущая сила.  Закон Ома для полной цепиФизика, 11 класс

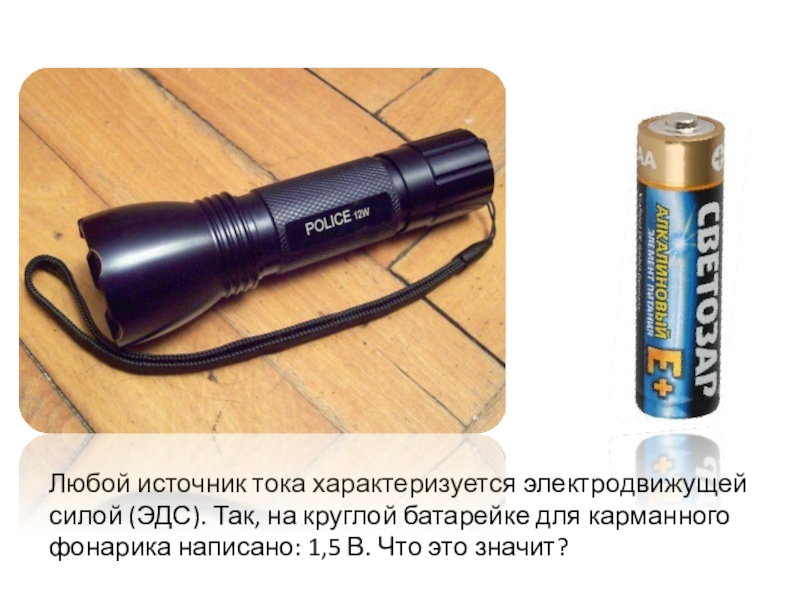

Слайд 2Любой источник тока характеризуется электродвижущей силой (ЭДС). Так, на круглой батарейке

для карманного фонарика написано: 1,5 В. Что это значит?
Любой источник тока характеризуется электродвижущей силой (ЭДС). Так, на круглой батарейке для карманного фонарика написано: 1,5 В.

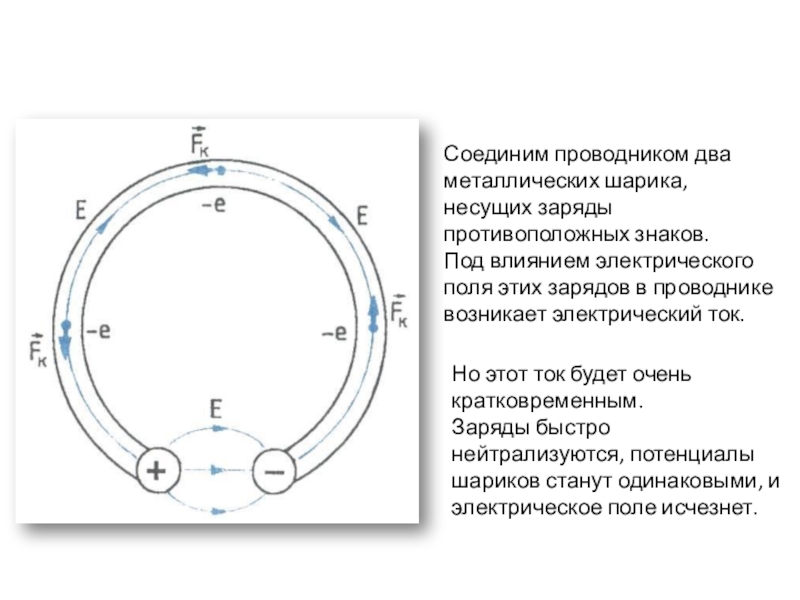

Слайд 3Соединим проводником два металлических шарика, несущих заряды противоположных знаков.
Под влиянием

электрического поля этих зарядов в проводнике возникает электрический ток.

Но этот ток будет очень кратковременным.
Заряды быстро нейтрализуются, потенциалы шариков станут одинаковыми, и электрическое поле исчезнет.

Соединим проводником два металлических шарика, несущих заряды противоположных знаков. Под влиянием электрического поля этих зарядов в проводнике

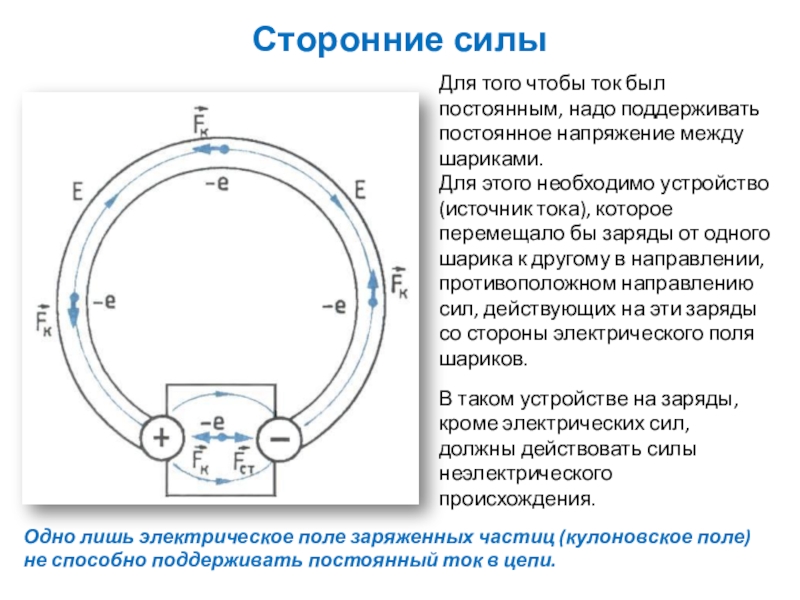

Слайд 4Сторонние силы
Для того чтобы ток был постоянным, надо поддерживать постоянное напряжение

между шариками.
Для этого необходимо устройство (источник тока), которое перемещало бы заряды от одного шарика к другому в направлении, противоположном направлению сил, действующих на эти заряды со стороны электрического поля шариков.

В таком устройстве на заряды, кроме электрических сил, должны действовать силы неэлектрического происхождения.

Одно лишь электрическое поле заряженных частиц (кулоновское поле) не способно поддерживать постоянный ток в цепи.

Сторонние силыДля того чтобы ток был постоянным, надо поддерживать постоянное напряжение между шариками. Для этого необходимо устройство

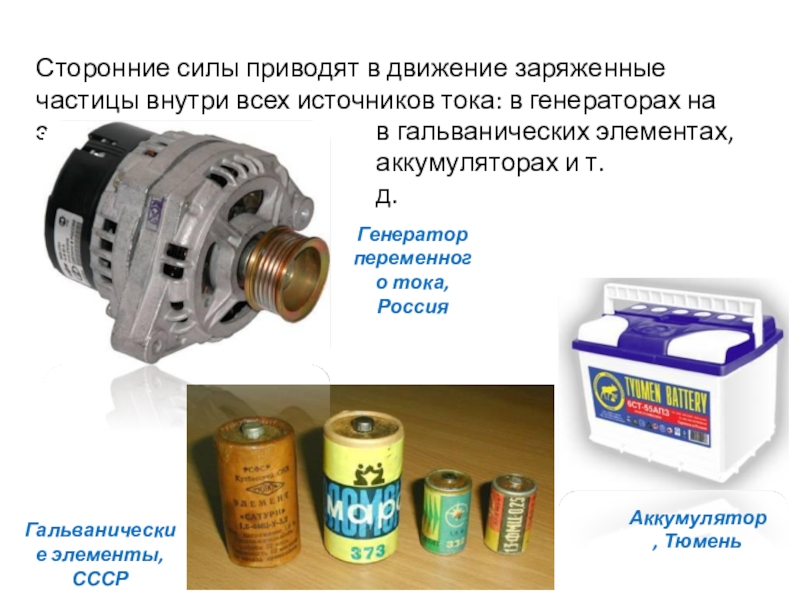

Слайд 5Сторонние силы приводят в движение заряженные частицы внутри всех источников тока:

в генераторах на электростанциях,

в гальванических элементах,

аккумуляторах и т.д.

Гальванические элементы, СССР

Аккумулятор, Тюмень

Генератор переменного тока, Россия

Сторонние силы приводят в движение заряженные частицы внутри всех источников тока: в генераторах на электростанциях,в гальванических элементах,аккумуляторах

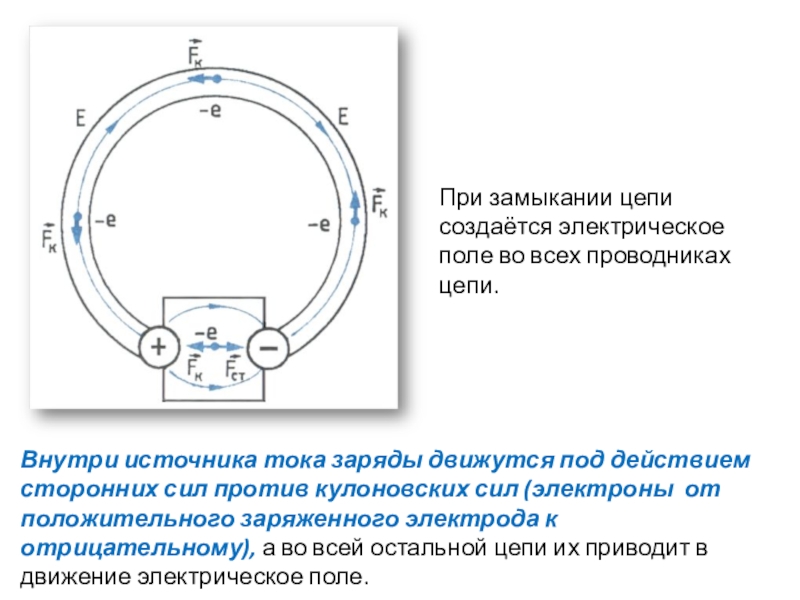

Слайд 6При замыкании цепи создаётся электрическое поле во всех проводниках цепи.
Внутри источника

тока заряды движутся под действием сторонних сил против кулоновских сил (электроны от положительного заряженного электрода к отрицательному), а во всей остальной цепи их приводит в движение электрическое поле.
При замыкании цепи создаётся электрическое поле во всех проводниках цепи.Внутри источника тока заряды движутся под действием сторонних

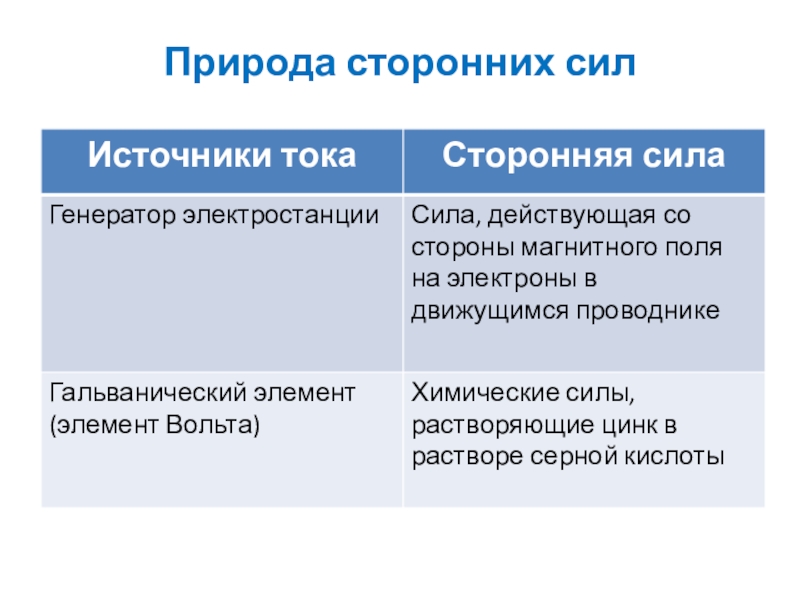

Слайд 7Природа сторонних сил

Природа сторонних сил

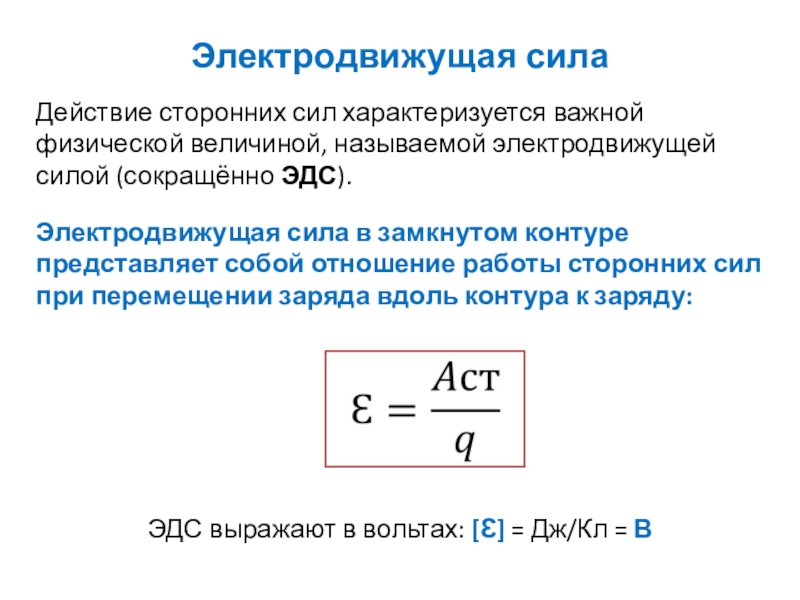

Слайд 8Электродвижущая сила
Действие сторонних сил характеризуется важной физической величиной, называемой электродвижущей силой

(сокращённо ЭДС).

Электродвижущая сила в замкнутом контуре представляет собой отношение работы сторонних сил при перемещении заряда вдоль контура к заряду:



ЭДС выражают в вольтах: [Ɛ] = Дж/Кл = В

Электродвижущая силаДействие сторонних сил характеризуется важной физической величиной, называемой электродвижущей силой (сокращённо ЭДС).Электродвижущая сила в замкнутом контуре

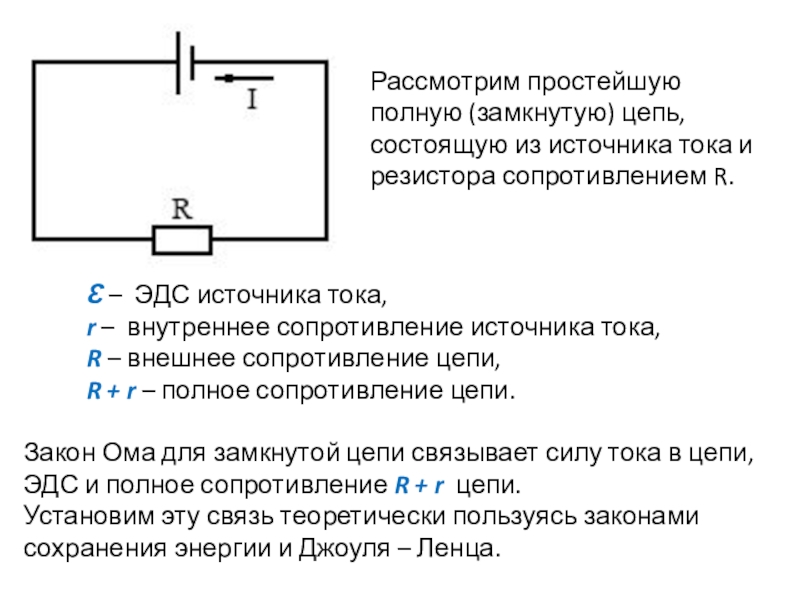

Слайд 9Рассмотрим простейшую полную (замкнутую) цепь, состоящую из источника тока и резистора

сопротивлением R.

Ɛ – ЭДС источника тока,
r – внутреннее сопротивление источника тока,
R – внешнее сопротивление цепи,
R + r – полное сопротивление цепи.

Закон Ома для замкнутой цепи связывает силу тока в цепи, ЭДС и полное сопротивление R + r цепи.
Установим эту связь теоретически пользуясь законами сохранения энергии и Джоуля – Ленца.

Рассмотрим простейшую полную (замкнутую) цепь, состоящую из источника тока и резистора сопротивлением R.Ɛ – ЭДС источника тока,

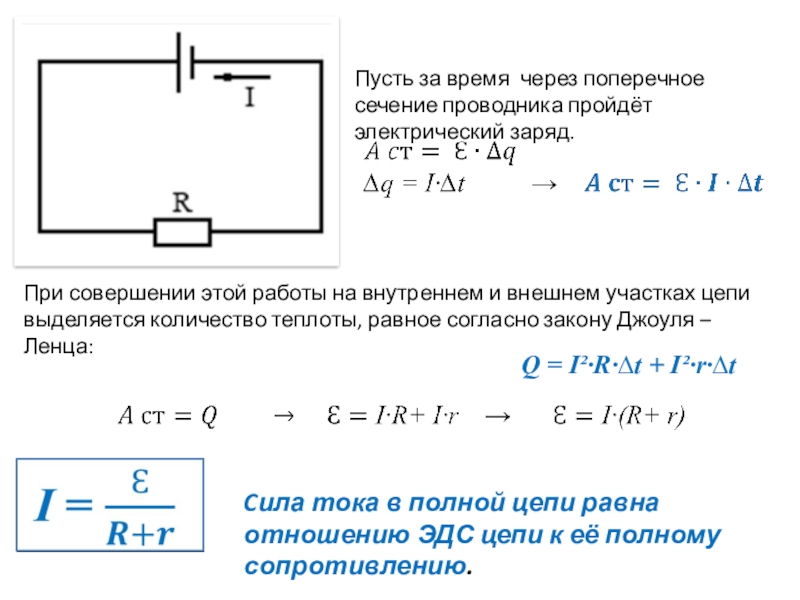

Слайд 10

Пусть за время через поперечное сечение проводника пройдёт электрический заряд.
При совершении

этой работы на внутреннем и внешнем участках цепи выделяется количество теплоты, равное согласно закону Джоуля – Ленца:

Q = I²∙R∙∆t + I²∙r∙∆t



Cила тока в полной цепи равна отношению ЭДС цепи к её полному сопротивлению.

  Пусть за время через поперечное сечение проводника пройдёт электрический заряд.При совершении этой работы на внутреннем и внешнем

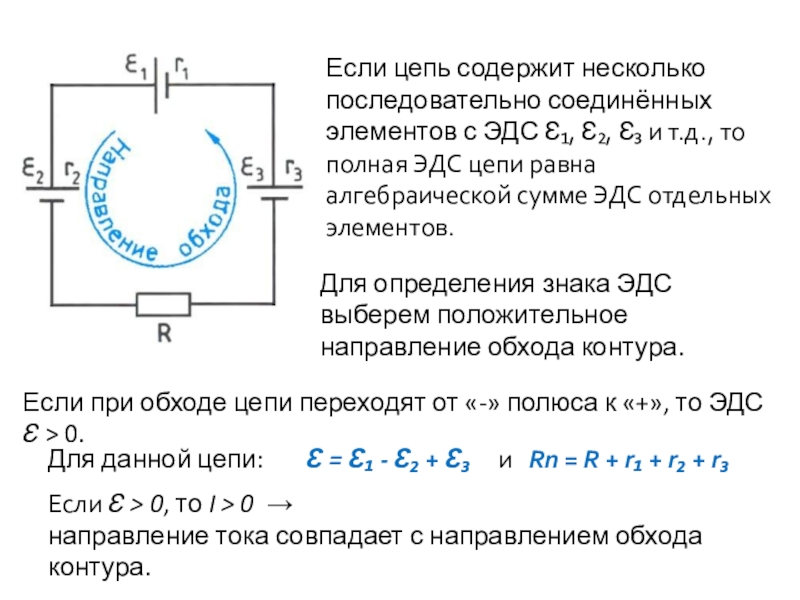

Слайд 11Если цепь содержит несколько последовательно соединённых элементов с ЭДС Ɛ₁, Ɛ₂,

Ɛ₃ и т.д., то полная ЭДС цепи равна алгебраической сумме ЭДС отдельных элементов.

Для определения знака ЭДС выберем положительное направление обхода контура.

Если при обходе цепи переходят от «-» полюса к «+», то ЭДС Ɛ > 0.

Для данной цепи: Ɛ = Ɛ₁ - Ɛ₂ + Ɛ₃ и Rп = R + r₁ + r₂ + r₃

Если Ɛ > 0, то I > 0 →
направление тока совпадает с направлением обхода контура.

Если цепь содержит несколько последовательно соединённых элементов с ЭДС Ɛ₁, Ɛ₂, Ɛ₃ и т.д., то полная ЭДС
