Презентация, доклад на тему Цикл работ: Использование обучающимися навыков алгоритмизации, программирования и робототехники на уроках физики. Экспериментальное определение коэффициента трения покоя. Часть 1.
Содержание
- 1. Цикл работ: Использование обучающимися навыков алгоритмизации, программирования и робототехники на уроках физики. Экспериментальное определение коэффициента трения покоя. Часть 1.
- 2. Исследовательская работаЦель работы: Разработка роботизированной платформы для
- 3. Сила тренияТрение покоя – сила трения, препятствующая возникновению движению одного тела по поверхности другого.
- 4. Расчет коэффициента трения покояТело находится с другим
- 5. Расчет коэффициента трения покоя = sin/cos=tg
- 6. Постановка задачиНам необходимо:Разработать алгоритм работы платформы.Сконструировать
- 7. Алгоритм работы платформыЕсли платформа находиться в горизонтальном

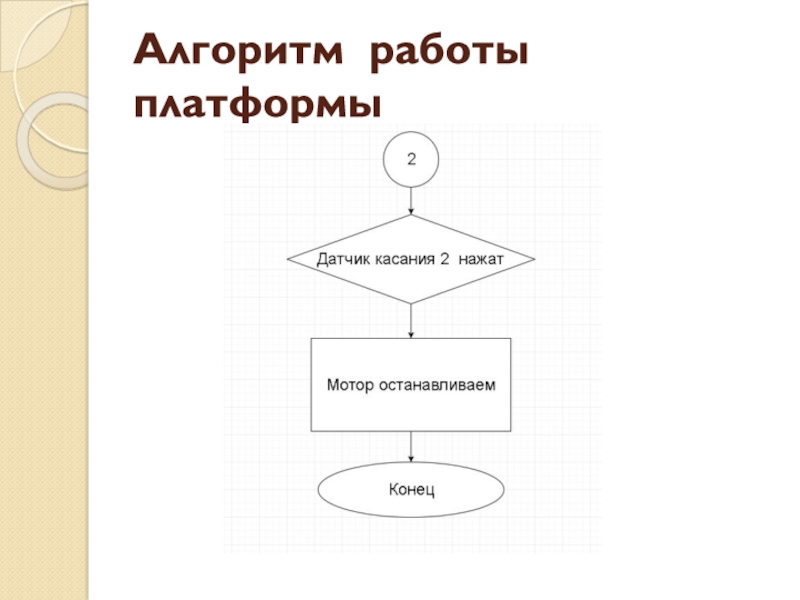

- 8. Алгоритм работы платформы
- 9. Алгоритм работы платформы
- 10. Алгоритм работы платформы
- 11. Конструирование платформыСконструировал и собрал механизм платформы, которая с помощью мотора меняет угол наклона.
- 12. Конструирование платформыПредусмотреть «выключатель», который будет срабатывать при начале движения тела, находящееся на платформе.

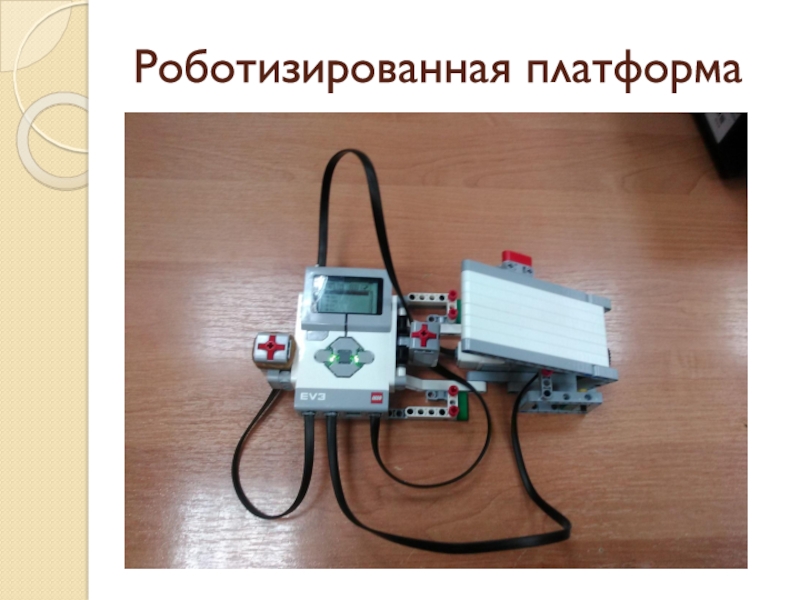

- 13. Роботизированная платформа

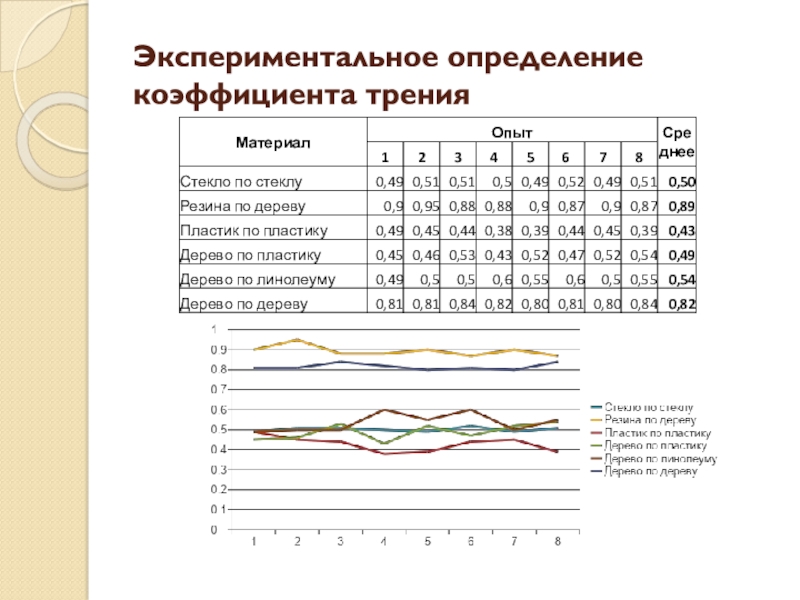

- 14. Экспериментальное определение коэффициента трения
- 15. Заключение Проведенное исследование позволило разрешить поставленную проблему,
- 16. ЗаключениеПроделав исследовательскую работу я приобрел следующие навыки:в
Исследовательская работаЦель работы: Разработка роботизированной платформы для экспериментального определения коэффициента трения покояПоставлены следующие задачи:Изучить метод измерения коэффициента трения покоя.познакомиться с конструктором Lego Mindstorms EV3;посмотреть видео-файлы, изучить литературу, сведения из Интернета, энциклопедические данные, основы конструирования;проанализировав информацию, разработать: блок
Слайд 1Разработка роботизированной платформы для экспериментального определения коэффициента трения покоя
ученик 8 «А»

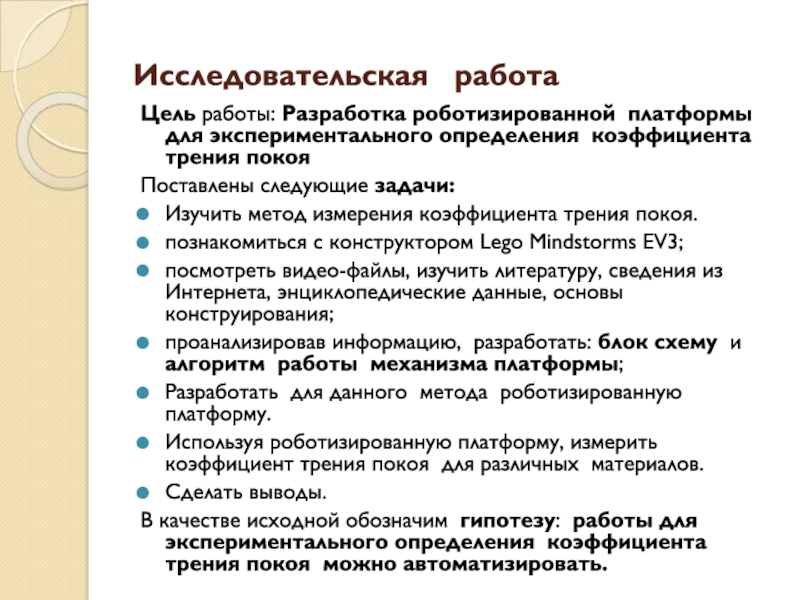

Слайд 2Исследовательская работа
Цель работы: Разработка роботизированной платформы для экспериментального определения коэффициента трения
покоя
Поставлены следующие задачи:
Изучить метод измерения коэффициента трения покоя.
познакомиться с конструктором Lego Mindstorms EV3;
посмотреть видео-файлы, изучить литературу, сведения из Интернета, энциклопедические данные, основы конструирования;
проанализировав информацию, разработать: блок схему и алгоритм работы механизма платформы;
Разработать для данного метода роботизированную платформу.
Используя роботизированную платформу, измерить коэффициент трения покоя для различных материалов.
Сделать выводы.
В качестве исходной обозначим гипотезу: работы для экспериментального определения коэффициента трения покоя можно автоматизировать.
Поставлены следующие задачи:
Изучить метод измерения коэффициента трения покоя.
познакомиться с конструктором Lego Mindstorms EV3;
посмотреть видео-файлы, изучить литературу, сведения из Интернета, энциклопедические данные, основы конструирования;
проанализировав информацию, разработать: блок схему и алгоритм работы механизма платформы;
Разработать для данного метода роботизированную платформу.
Используя роботизированную платформу, измерить коэффициент трения покоя для различных материалов.
Сделать выводы.
В качестве исходной обозначим гипотезу: работы для экспериментального определения коэффициента трения покоя можно автоматизировать.

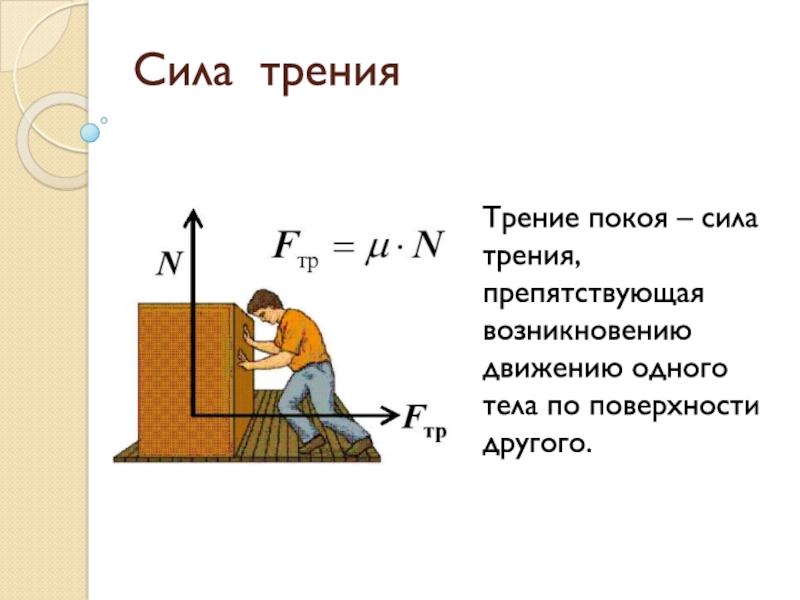

Слайд 3Сила трения
Трение покоя – сила трения, препятствующая возникновению движению одного тела
по поверхности другого.
Слайд 4Расчет коэффициента трения покоя
Тело находится с другим телом в покое.
Затем
конец второго тела на котором лежит первое тело начинают поднимать до тех пор пока первое тело не сдвинется с места.

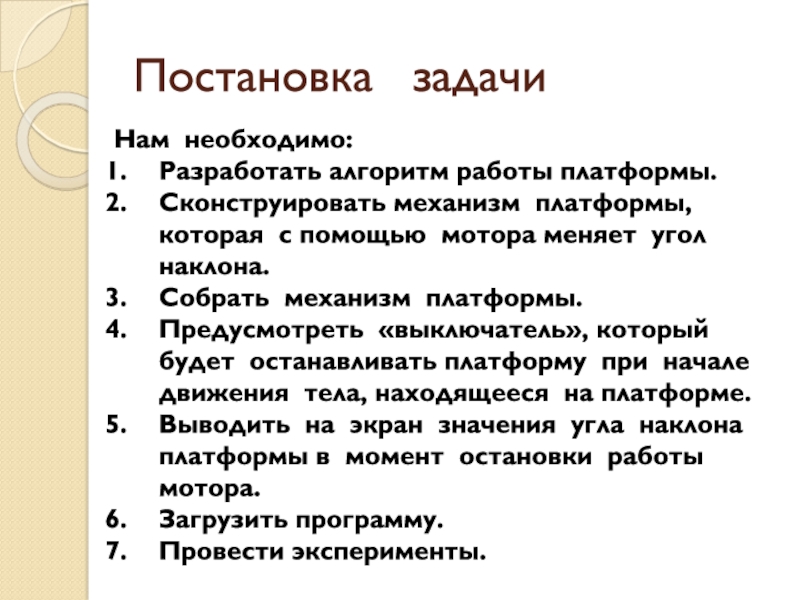

Слайд 6Постановка задачи
Нам необходимо:
Разработать алгоритм работы платформы.
Сконструировать механизм платформы, которая с
помощью мотора меняет угол наклона.
Собрать механизм платформы.
Предусмотреть «выключатель», который будет останавливать платформу при начале движения тела, находящееся на платформе.
Выводить на экран значения угла наклона платформы в момент остановки работы мотора.
Загрузить программу.
Провести эксперименты.
Собрать механизм платформы.
Предусмотреть «выключатель», который будет останавливать платформу при начале движения тела, находящееся на платформе.
Выводить на экран значения угла наклона платформы в момент остановки работы мотора.
Загрузить программу.
Провести эксперименты.

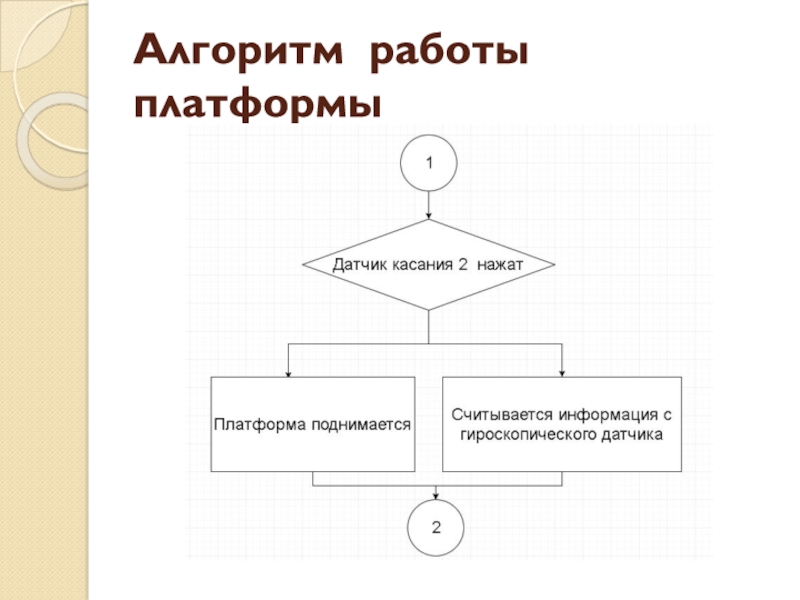

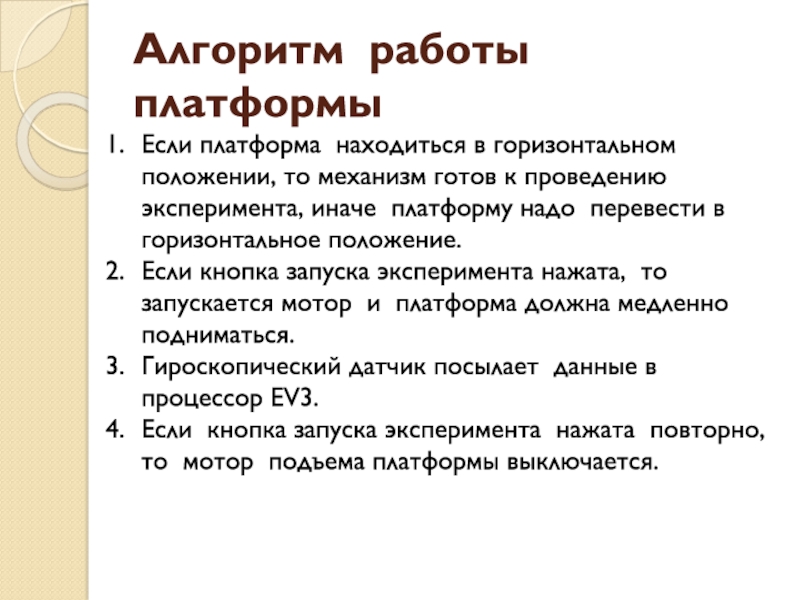

Слайд 7Алгоритм работы платформы
Если платформа находиться в горизонтальном положении, то механизм готов
к проведению эксперимента, иначе платформу надо перевести в горизонтальное положение.
Если кнопка запуска эксперимента нажата, то запускается мотор и платформа должна медленно подниматься.
Гироскопический датчик посылает данные в процессор EV3.
Если кнопка запуска эксперимента нажата повторно, то мотор подъема платформы выключается.
Если кнопка запуска эксперимента нажата, то запускается мотор и платформа должна медленно подниматься.
Гироскопический датчик посылает данные в процессор EV3.
Если кнопка запуска эксперимента нажата повторно, то мотор подъема платформы выключается.

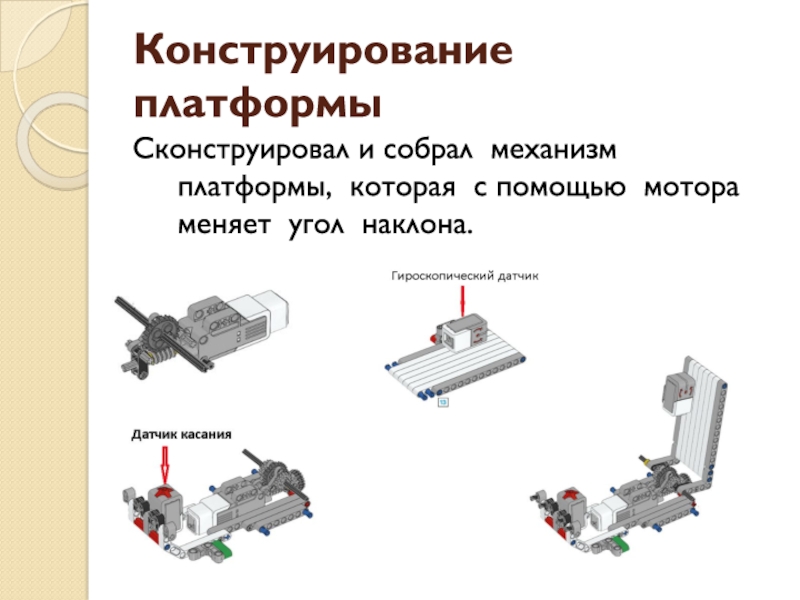

Слайд 11Конструирование платформы
Сконструировал и собрал механизм платформы, которая с помощью мотора меняет
угол наклона.

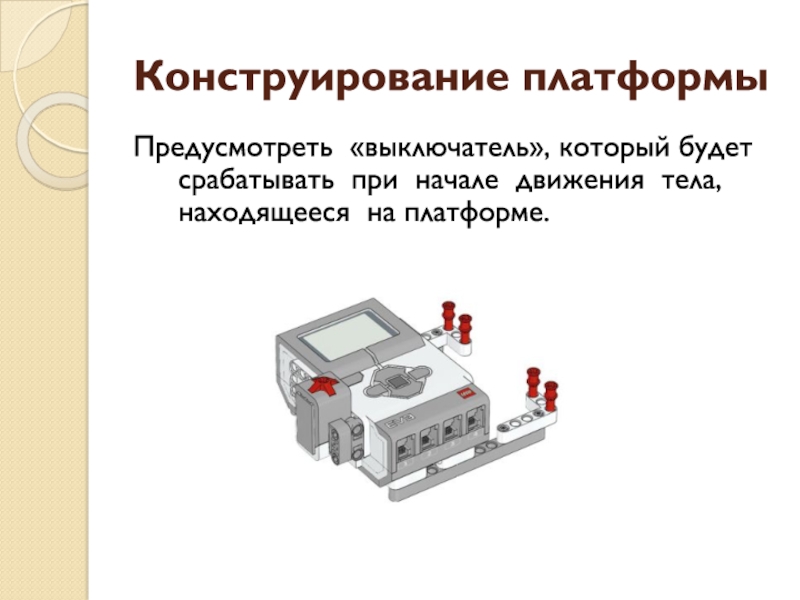

Слайд 12Конструирование платформы
Предусмотреть «выключатель», который будет срабатывать при начале движения тела, находящееся
на платформе.

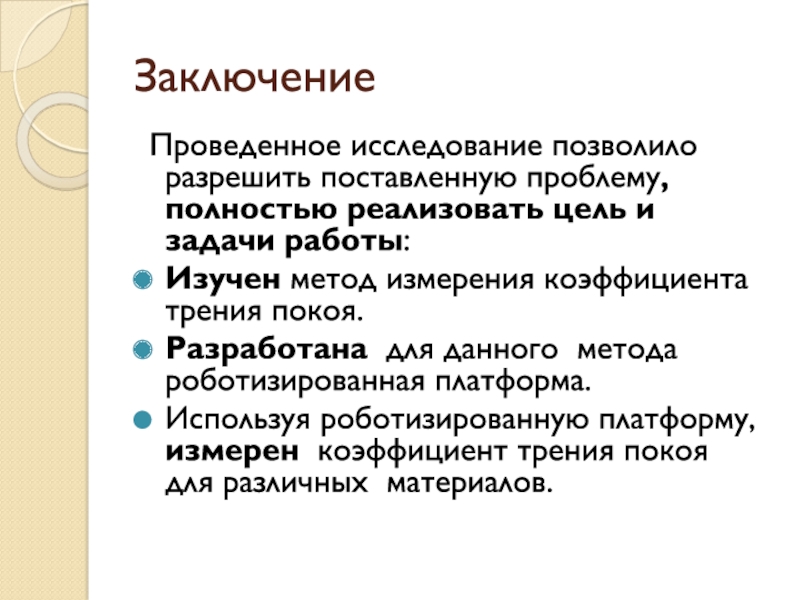

Слайд 15Заключение
Проведенное исследование позволило разрешить поставленную проблему, полностью реализовать цель и
задачи работы:
Изучен метод измерения коэффициента трения покоя.
Разработана для данного метода роботизированная платформа.
Используя роботизированную платформу, измерен коэффициент трения покоя для различных материалов.
Изучен метод измерения коэффициента трения покоя.
Разработана для данного метода роботизированная платформа.
Используя роботизированную платформу, измерен коэффициент трения покоя для различных материалов.

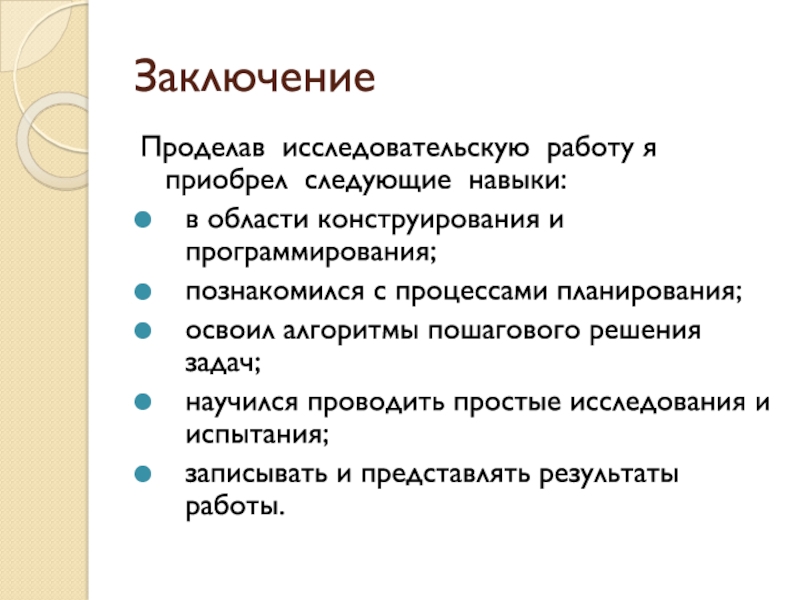

Слайд 16Заключение
Проделав исследовательскую работу я приобрел следующие навыки:
в области конструирования и программирования;
познакомился
с процессами планирования;
освоил алгоритмы пошагового решения задач;
научился проводить простые исследования и испытания;
записывать и представлять результаты работы.
освоил алгоритмы пошагового решения задач;
научился проводить простые исследования и испытания;
записывать и представлять результаты работы.
