Презентация, доклад на тему Транзисторы
Содержание
- 1. Транзисторы
- 2. Биполярный транзисторБиполярный транзистор – это полупроводниковый прибор, имеющий три электрода и два взаимодействующих между собой p–n-перехода.
- 3. Внешний вид и схематическое обозначение

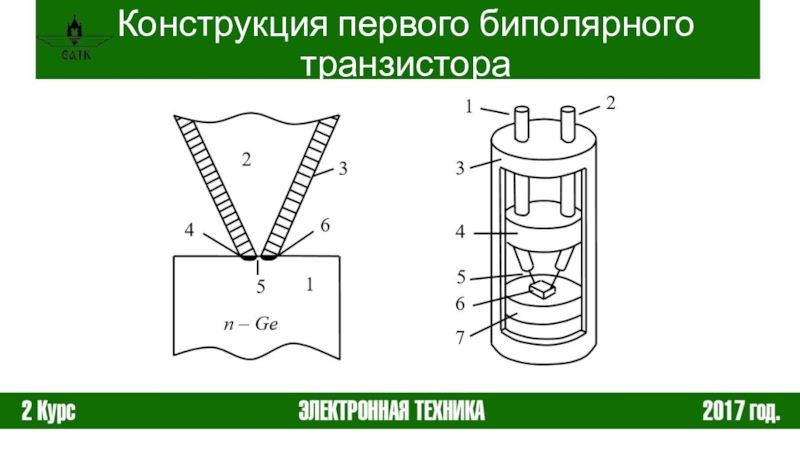

- 4. Конструкция первого биполярного транзистора
- 5. Биполярные транзисторы – активные приборы, позволяющие усиливать,
- 6. Режимы работы– активный режим, или режим усиления,
- 7. Принцип работы
- 8. Вольт-амперная характеристика биполярного транзистора
- 9. h-параметры биполярного транзистораh11, h12, h21, h22
- 10. h-параметры биполярного транзистора
- 11. Полевой транзисторПолевой транзистор – электрический полупроводниковый прибор, выходной ток которого управляется полем, следовательно, напряжением, одного знака.

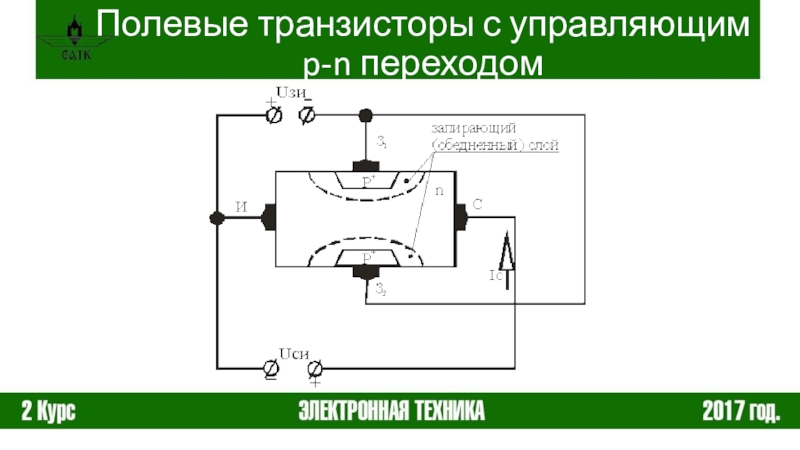

- 12. Полевые транзисторы с управляющим p-n переходом

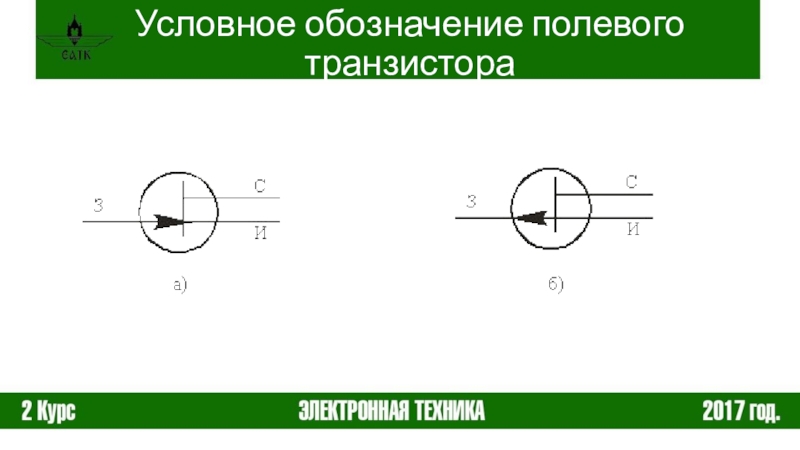

- 13. Условное обозначение полевого транзистора
Биполярный транзисторБиполярный транзистор – это полупроводниковый прибор, имеющий три электрода и два взаимодействующих между собой p–n-перехода.

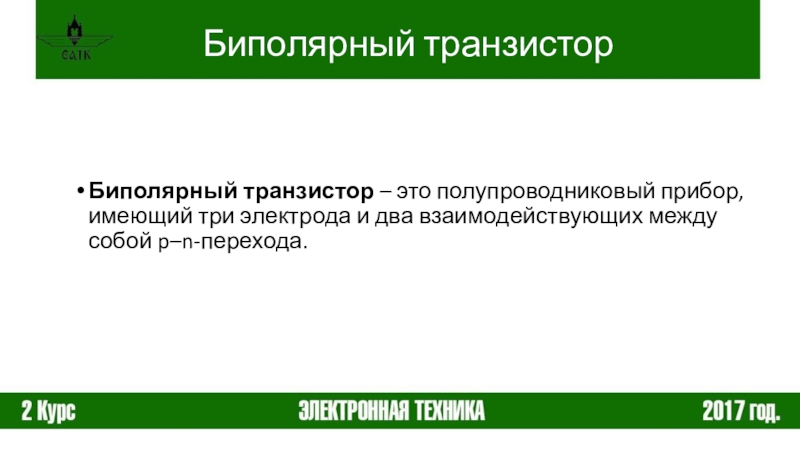

Слайд 2Биполярный транзистор
Биполярный транзистор – это полупроводниковый прибор, имеющий три электрода и
два взаимодействующих между собой p–n-перехода.

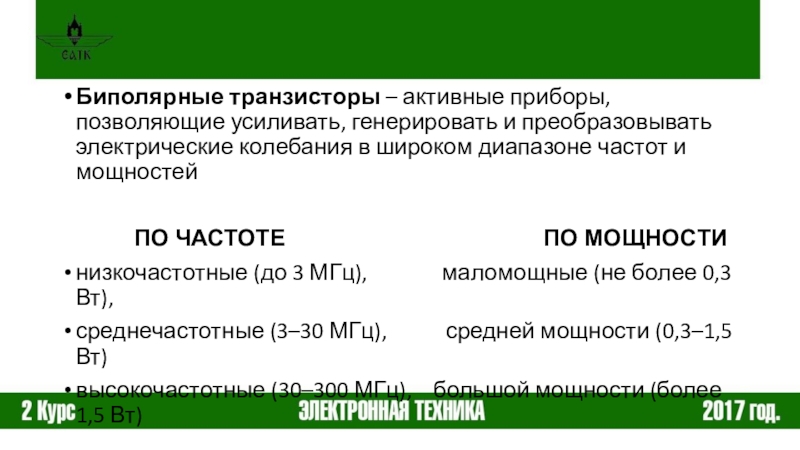

Слайд 5Биполярные транзисторы – активные приборы, позволяющие усиливать, генерировать и преобразовывать электрические
колебания в широком диапазоне частот и мощностей
ПО ЧАСТОТЕ ПО МОЩНОСТИ
низкочастотные (до 3 МГц), маломощные (не более 0,3 Вт),
среднечастотные (3–30 МГц), средней мощности (0,3–1,5 Вт)
высокочастотные (30–300 МГц), большой мощности (более 1,5 Вт)
ПО ЧАСТОТЕ ПО МОЩНОСТИ
низкочастотные (до 3 МГц), маломощные (не более 0,3 Вт),
среднечастотные (3–30 МГц), средней мощности (0,3–1,5 Вт)
высокочастотные (30–300 МГц), большой мощности (более 1,5 Вт)
Слайд 6Режимы работы
– активный режим, или режим усиления, когда эмиттерный переход смещен
в прямом направлении, а коллекторный в обратном;
– режим насыщения, когда оба перехода смещены в прямом направлении;
– режим отсечки, когда оба перехода смещены в обратном направлении.
– режим насыщения, когда оба перехода смещены в прямом направлении;
– режим отсечки, когда оба перехода смещены в обратном направлении.
Слайд 11Полевой транзистор
Полевой транзистор – электрический полупроводниковый прибор, выходной ток которого управляется
полем, следовательно, напряжением, одного знака.
