Презентация, доклад на тему Тепловые двигатели

Содержание

Самопроверка. Каждый правильный ответ – один балл. тепловым движением частиц.внутренней энергией.работа, теплопередача.Джоуль. тепловым двигателем.

Слайд 11. Беспорядочное движение частиц, из которых состоит тело, называется…
2. Энергия

движения и взаимодействия частиц, из которых состоит тело, называется…
3. Перечислите способы изменения внутренней энергии
4. В каких единицах измеряется внутренняя энергия?
5. Устройство, преобразующее внутреннюю энергию в механическую называется

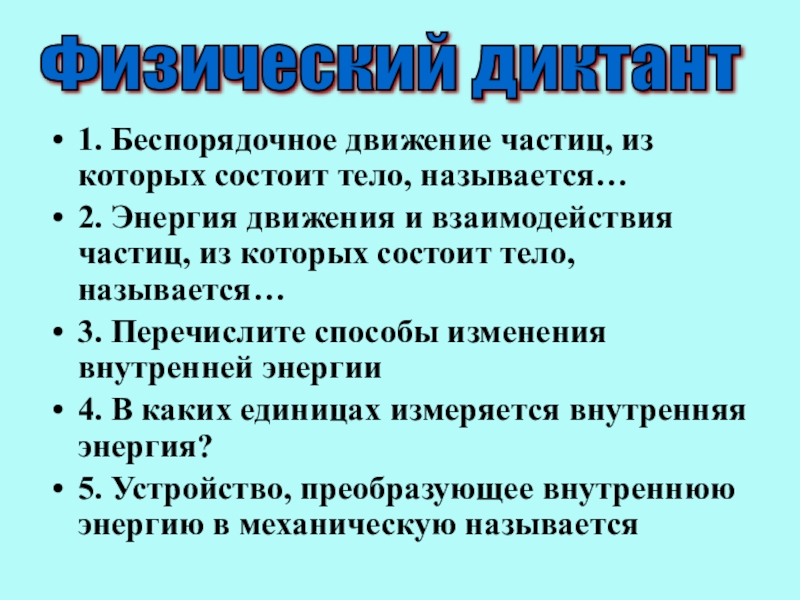

Физический диктант

1. Беспорядочное движение частиц, из которых состоит тело, называется… 2. Энергия движения и взаимодействия частиц, из которых

Слайд 2Самопроверка. Каждый правильный ответ – один балл.
тепловым движением частиц.
внутренней энергией.
работа,

теплопередача.
Джоуль.
тепловым двигателем.
Самопроверка.  Каждый правильный ответ – один балл. тепловым движением частиц.внутренней энергией.работа, теплопередача.Джоуль. тепловым двигателем.

Слайд 3Тепловые двигатели

УЧИТЕЛЬ ФИЗИКИ: ГОРДОВА М.М.

Тепловые двигатели УЧИТЕЛЬ ФИЗИКИ: ГОРДОВА М.М.

Слайд 4Работа газа и пара при расширении.


Нагреваем пар.
Внутренняя энергия
пара увеличилась.







Работа газа и пара при расширении.Нагреваем пар.Внутренняя энергия пара увеличилась.

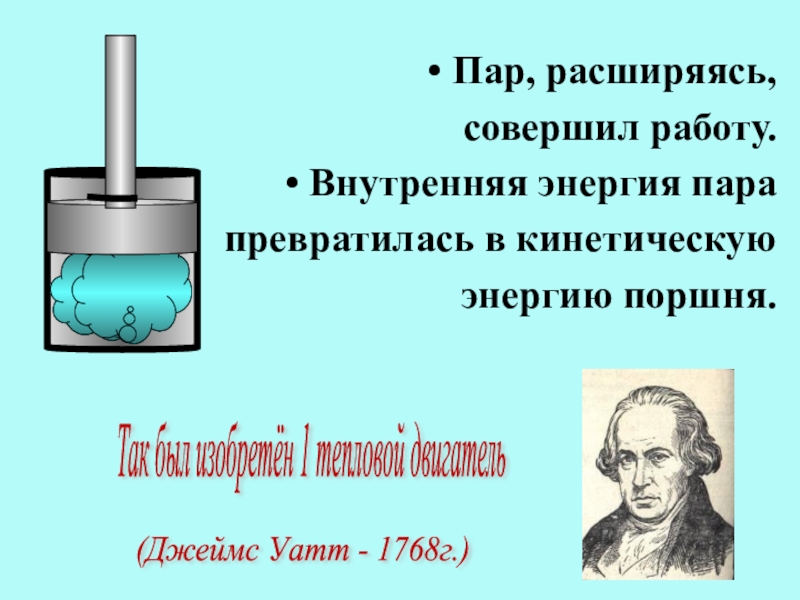

Слайд 5Пар, расширяясь,
совершил работу.
Внутренняя энергия пара
превратилась в кинетическую
энергию поршня.



Так был изобретён

1 тепловой двигатель

(Джеймс Уатт - 1768г.)

Пар, расширяясь,совершил работу.Внутренняя энергия парапревратилась в кинетическую энергию поршня.Так был изобретён 1 тепловой двигатель (Джеймс Уатт -

Слайд 6Тепловые двигатели – машины, в которых внутренняя энергия топлива превращается в

механическую энергию.
Тепловые двигатели – машины, в которых внутренняя энергия топлива превращается в механическую энергию.

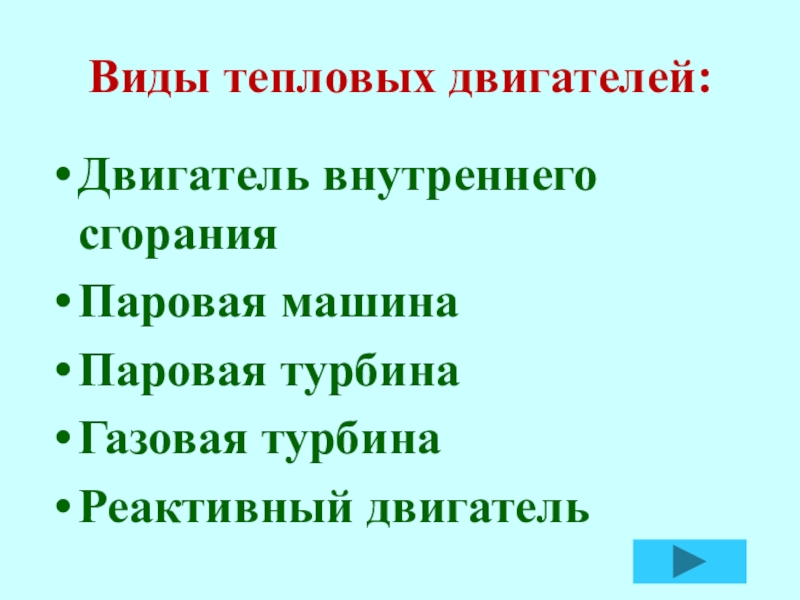

Слайд 7Виды тепловых двигателей:
Двигатель внутреннего сгорания
Паровая машина
Паровая турбина
Газовая турбина
Реактивный двигатель

Виды тепловых двигателей:Двигатель внутреннего сгоранияПаровая машинаПаровая турбинаГазовая турбинаРеактивный двигатель

Слайд 8Двигатель внутреннего сгорания самый распространённый тепловой двигатель

Топливо в нём сгорает
прямо в

цилиндре,
внутри самого двигателя.


Двигатель внутреннего сгорания самый распространённый тепловой двигательТопливо в нём сгорает прямо в цилиндре,внутри самого двигателя.

Слайд 91 такт ДВС:
ВПУСК
При повороте двигателя в начале
первого такта поршень движется
вниз. Объём

над поршнем увеличивается.
К концу такта цилиндр заполняется
горючей смесью,
клапан 1 закрывается.




1


1 такт ДВС:ВПУСКПри повороте двигателя в началепервого такта поршень движетсявниз. Объём над поршнем увеличивается.К концу такта цилиндр

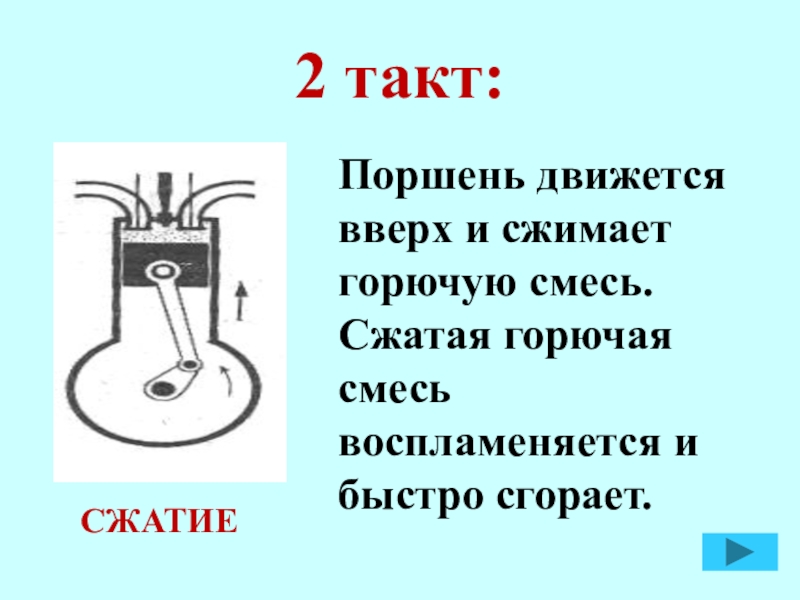

Слайд 102 такт:
СЖАТИЕ
Поршень движется вверх и сжимает горючую смесь. Сжатая горючая смесь

воспламеняется и быстро сгорает.


2 такт:СЖАТИЕПоршень движется вверх и сжимает горючую смесь. Сжатая горючая смесь воспламеняется и быстро сгорает.

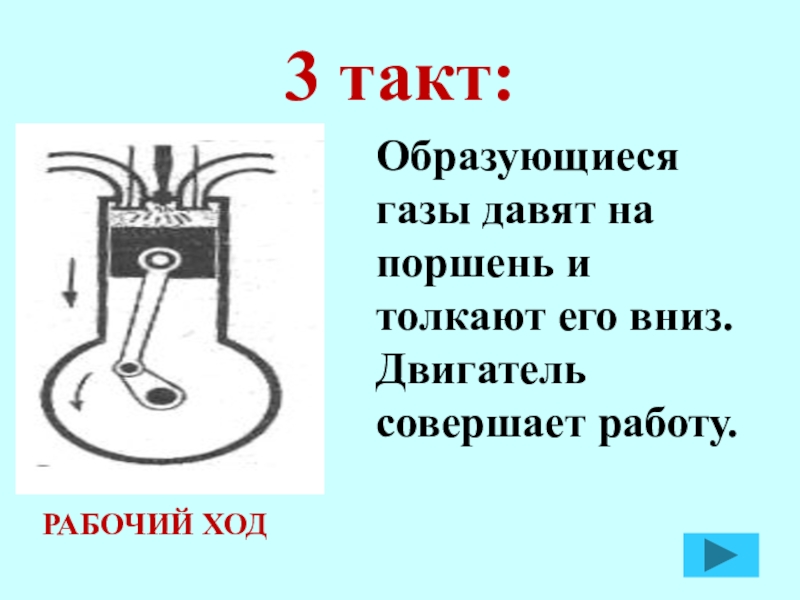

Слайд 113 такт:
РАБОЧИЙ ХОД
Образующиеся газы давят на поршень и толкают его вниз.

Двигатель совершает работу.


3 такт:РАБОЧИЙ ХОДОбразующиеся газы давят на поршень и толкают его вниз. Двигатель совершает работу.

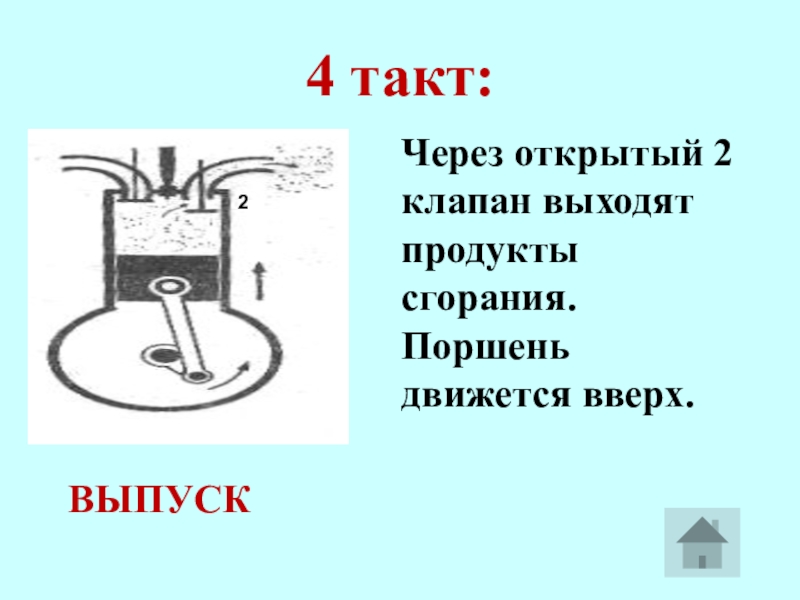

Слайд 124 такт:
ВЫПУСК
Через открытый 2 клапан выходят продукты сгорания. Поршень движется вверх.
2

4 такт:ВЫПУСКЧерез открытый 2 клапан выходят продукты сгорания. Поршень движется вверх.2

Слайд 13Паровая машина
Первые универсальные действующие паровые машины были построены английским изобретателем Джеймсом

Уаттом и русским изобретателем Иваном Ивановичем Ползуновым.





Паровая машинаПервые универсальные действующие паровые машины были построены английским изобретателем Джеймсом Уаттом и русским изобретателем Иваном Ивановичем

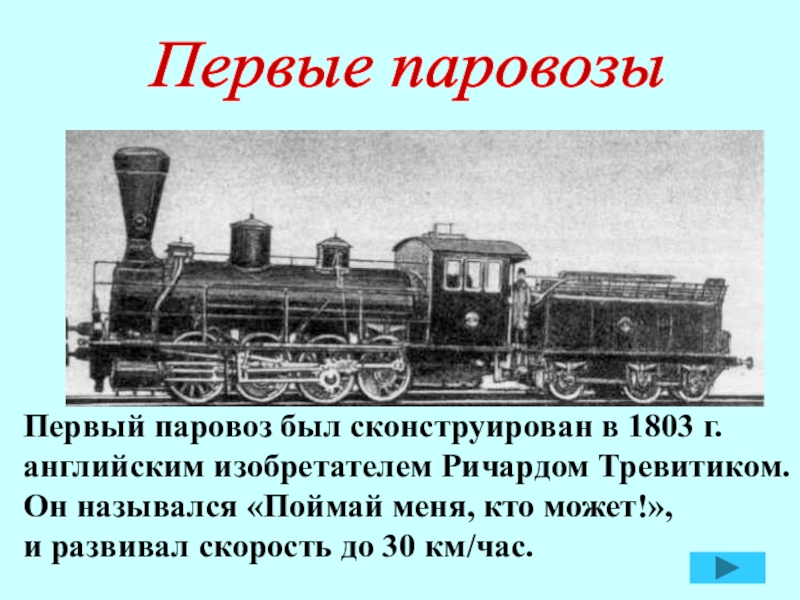

Слайд 14Первый паровоз был сконструирован в 1803 г.
английским изобретателем Ричардом Тревитиком.
Он

назывался «Поймай меня, кто может!»,
и развивал скорость до 30 км/час.

Первые паровозы


Первый паровоз был сконструирован в 1803 г. английским изобретателем Ричардом Тревитиком.Он назывался «Поймай меня, кто может!»,и развивал

Слайд 151 паровоз в России
Отец и сын Черепановы - русские изобретатели, самоучки,

создали первый паровоз (1834г)



1 паровоз в РоссииОтец и сын Черепановы - русские изобретатели, самоучки, создали первый паровоз (1834г)

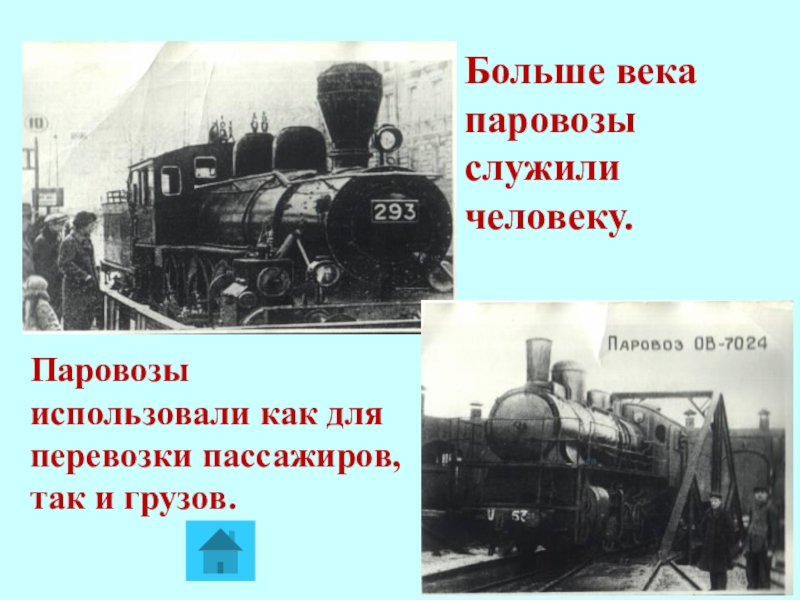

Слайд 16Больше века паровозы
служили человеку.
Паровозы использовали как для перевозки пассажиров,
так и

грузов.


Больше века паровозыслужили человеку.Паровозы использовали как для перевозки пассажиров, так и грузов.

Слайд 17Паровая турбина
Пар или нагретый до высокой температуры газ

вращает вал двигателя без помощи поршня,шатуна и коленчатого вала.


Паровая турбина  Пар или нагретый до высокой температуры газ вращает вал двигателя без помощи поршня,шатуна и

Слайд 18Газовая турбина
Сжатый воздух поступает в камеру сгорания. Одновременно через форсунку в

неё впрыскивается топливо. При горении топлива воздух получает тепло и нагревается до 1500 – 2200 С. Этот воздух направляется в турбину.



Газовая турбинаСжатый воздух поступает в камеру сгорания. Одновременно через форсунку в неё впрыскивается топливо. При горении топлива

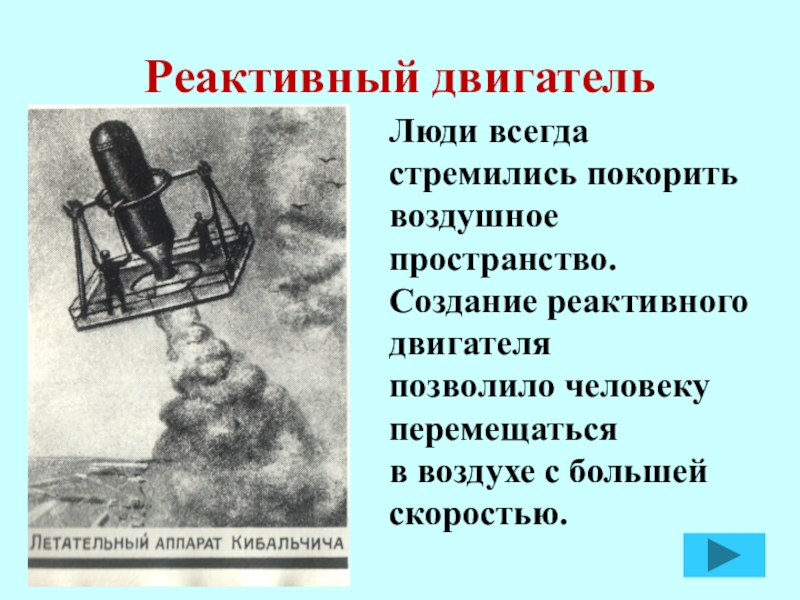

Слайд 19Реактивный двигатель
Люди всегда стремились покорить
воздушное пространство.
Создание реактивного двигателя
позволило человеку

перемещаться
в воздухе с большей скоростью.


Реактивный двигательЛюди всегда стремились покорить воздушное пространство.Создание реактивного двигателя позволило человеку перемещаться в воздухе с большей скоростью.

Слайд 20Широко используется и в авиации

Широко используется и в авиации

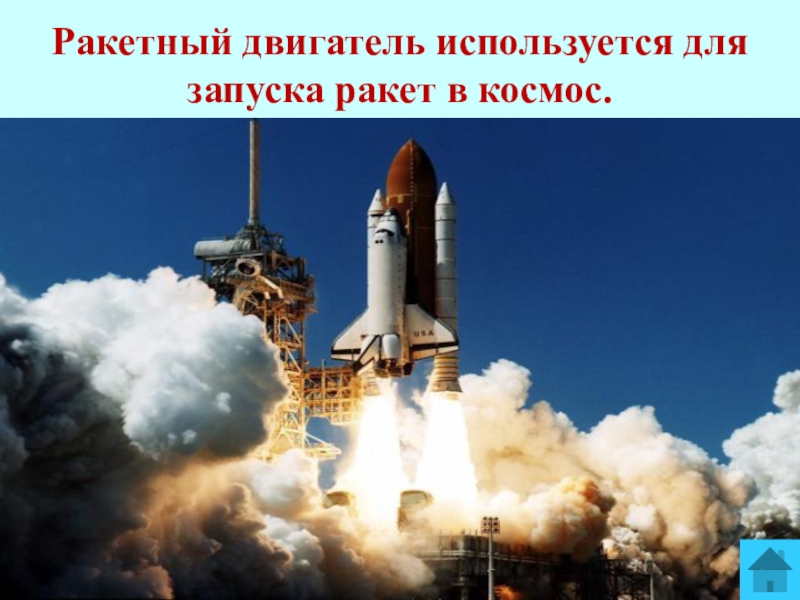

Слайд 21Ракетный двигатель используется для запуска ракет в космос.

Ракетный двигатель используется для запуска ракет в космос.

Слайд 22КПД-величина, которая показывает как эффективно используется производимая энергия.

КПД-величина, которая показывает как эффективно используется производимая энергия.

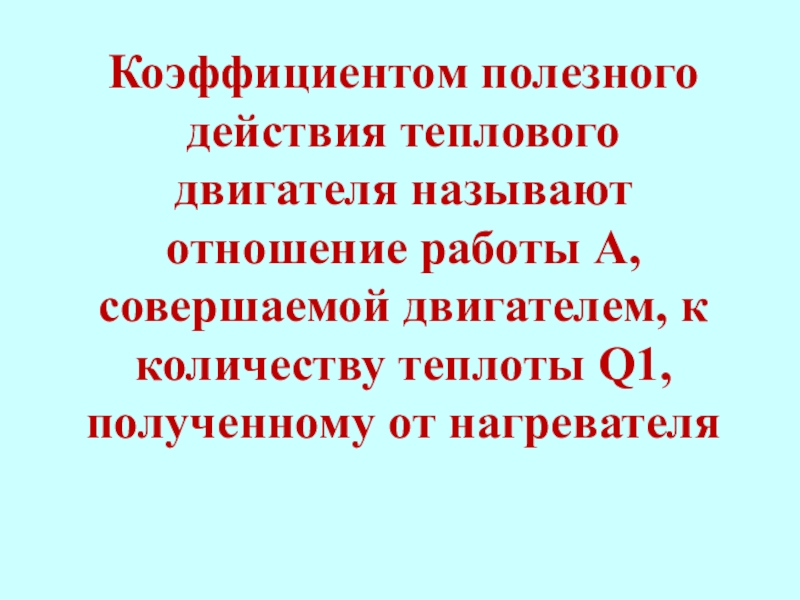

Слайд 23Коэффициентом полезного действия теплового двигателя называют отношение работы А, совершаемой двигателем,

к количеству теплоты Q1, полученному от нагревателя
Коэффициентом полезного действия теплового двигателя называют отношение работы А, совершаемой двигателем, к количеству теплоты Q1, полученному от

Слайд 25Тепловые двигатели и Экология

Тепловые двигатели и Экология

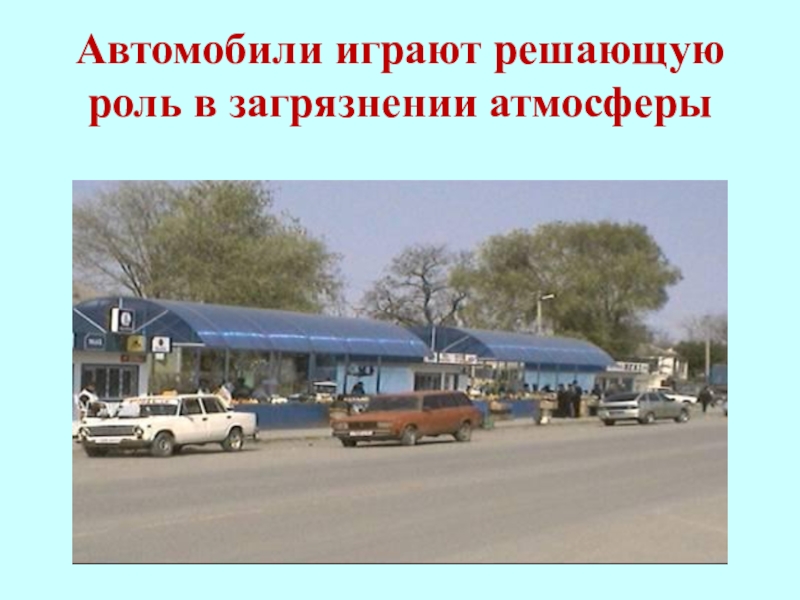

Слайд 26Автомобили играют решающую роль в загрязнении атмосферы

Автомобили играют решающую роль в загрязнении атмосферы

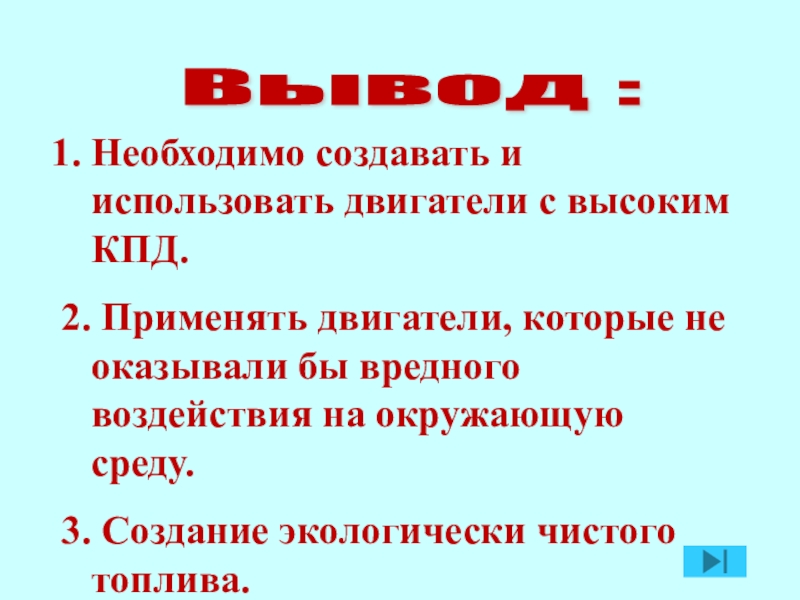

Слайд 27Вывод :
Необходимо создавать и использовать двигатели с высоким КПД.
2. Применять

двигатели, которые не оказывали бы вредного воздействия на окружающую среду.
3. Создание экологически чистого топлива.


Вывод : Необходимо создавать и использовать двигатели с высоким КПД.2. Применять двигатели, которые не оказывали бы вредного

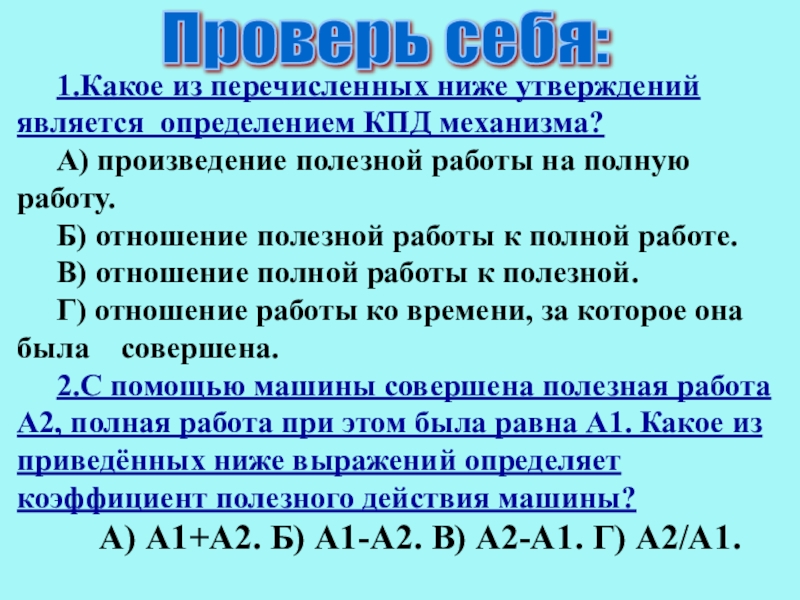

Слайд 281.Какое из перечисленных ниже утверждений является определением КПД механизма?
А) произведение полезной

работы на полную работу.
Б) отношение полезной работы к полной работе.
В) отношение полной работы к полезной.
Г) отношение работы ко времени, за которое она была совершена.
2.С помощью машины совершена полезная работа А2, полная работа при этом была равна А1. Какое из приведённых ниже выражений определяет коэффициент полезного действия машины?
А) А1+А2. Б) А1-А2. В) А2-А1. Г) А2/А1.

Проверь себя:

1.Какое из перечисленных ниже утверждений является определением КПД механизма?А) произведение полезной работы на полную работу.Б) отношение полезной

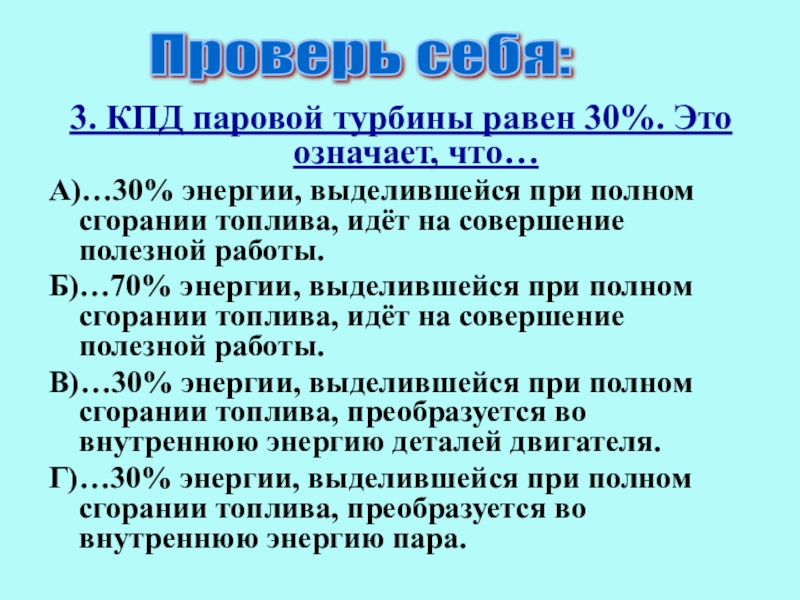

Слайд 293. КПД паровой турбины равен 30%. Это означает, что…
А)…30% энергии, выделившейся

при полном сгорании топлива, идёт на совершение полезной работы.
Б)…70% энергии, выделившейся при полном сгорании топлива, идёт на совершение полезной работы.
В)…30% энергии, выделившейся при полном сгорании топлива, преобразуется во внутреннюю энергию деталей двигателя.
Г)…30% энергии, выделившейся при полном сгорании топлива, преобразуется во внутреннюю энергию пара.

Проверь себя:

3. КПД паровой турбины равен 30%. Это означает, что…А)…30% энергии, выделившейся при полном сгорании топлива, идёт на

Слайд 304. В тепловых двигателях…
А)…механическая энергия полностью превращается во внутреннюю энергию.
Б)…внутренняя энергия

топлива полностью превращается в механическую энергию.
В)…внутренняя энергия топлива частично превращается в механическую энергию.
Г)…механическая энергия частично превращается во внутреннюю энергию.
5 .КПД паровой машины меньше КПД двигателя внутреннего сгорания (ДВС). Это объясняется тем, что:
А)…удельная теплота сгорания угля меньше удельной теплоты сгорания бензина.
Б)…температура пара меньше температуры горючей смеси в ДВС.
В)…давление пара меньше давления горючей смеси в ДВС.
Г)…плотность пара меньше плотности горючей смеси.
4. В тепловых двигателях…А)…механическая энергия полностью превращается во внутреннюю энергию.Б)…внутренняя энергия топлива полностью превращается в механическую энергию.В)…внутренняя

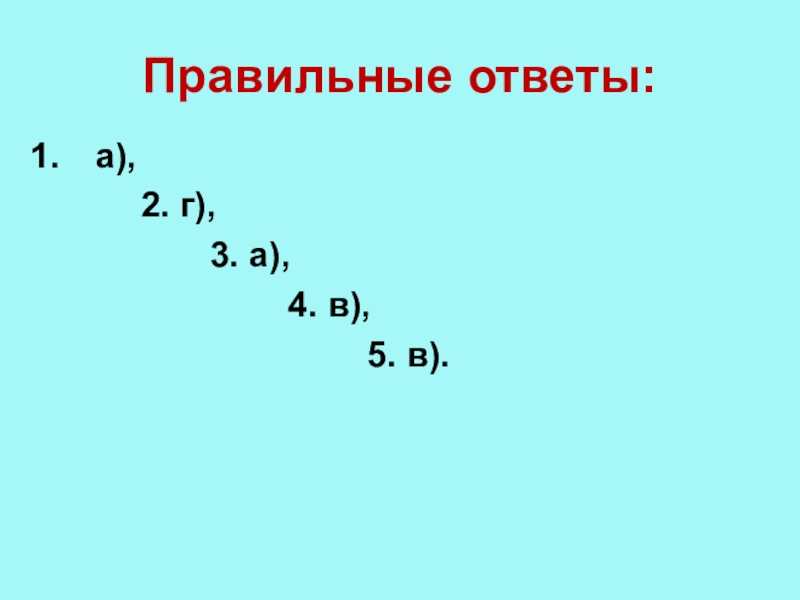

Слайд 31Правильные ответы:
а),
2. г),

3. а),
4. в),
5. в).
Правильные ответы: а),     2. г),

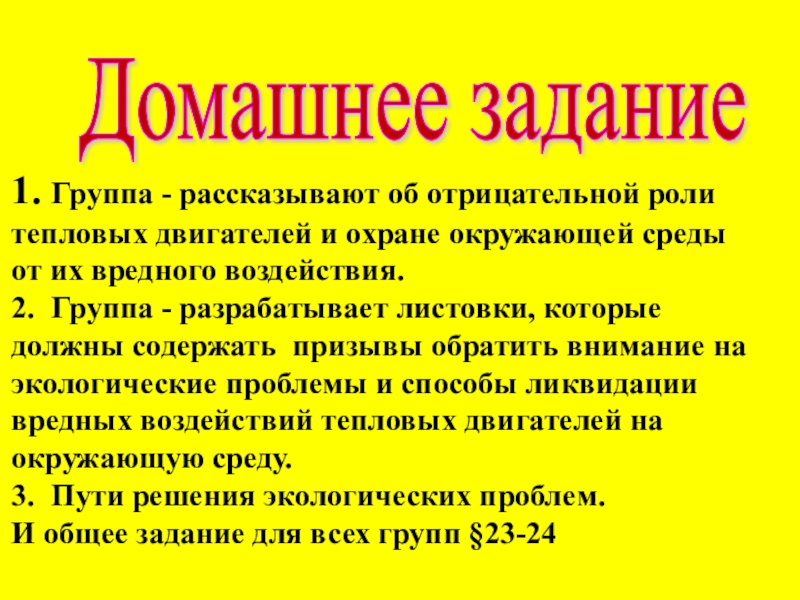

Слайд 32Домашнее задание
1. Группа - рассказывают об отрицательной роли тепловых двигателей и

охране окружающей среды от их вредного воздействия.
2. Группа - разрабатывает листовки, которые должны содержать призывы обратить внимание на экологические проблемы и способы ликвидации вредных воздействий тепловых двигателей на окружающую среду.
3. Пути решения экологических проблем.
И общее задание для всех групп §23-24
Домашнее задание 1.	Группа - рассказывают об отрицательной роли тепловых двигателей и охране окружающей среды от их вредного
