Презентация, доклад на тему Теплообменные аппараты

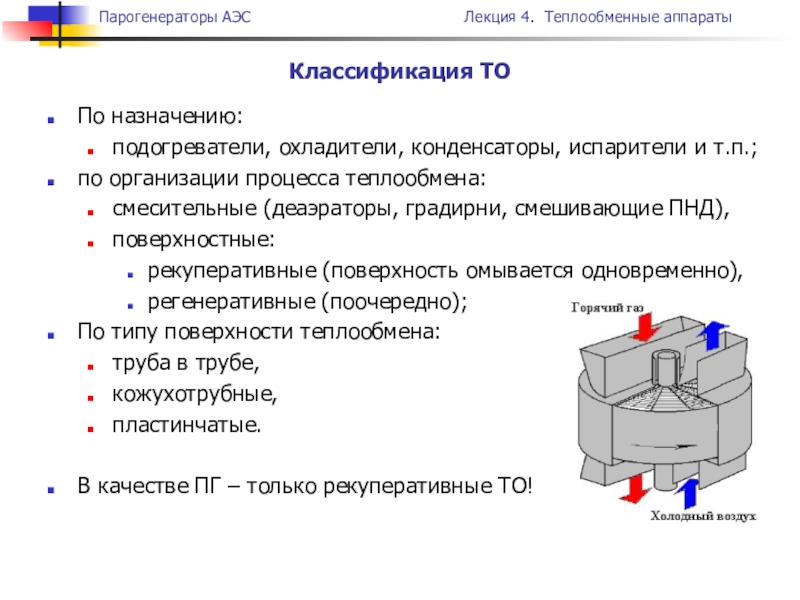

градирни, смешивающие ПНД),
поверхностные:
рекуперативные (поверхность омывается одновременно),
регенеративные (поочередно);
По типу поверхности теплообмена:
труба в трубе,
кожухотрубные,
пластинчатые.

В качестве ПГ – только рекуперативные ТО!

Классификация ТО

соответствующими патрубками на концах для подвода теплоносителей от одной секции к другой
Небольшие поверхности теплообмена (до 50 м2)
Поверхность теплообмена может быть увеличена за счет установки дополнительных секций
Внутренняя труба может иметь продольные ребра, приваренные изнутри или снаружи для роста Fпто
Подразделяются на:
с прямыми гладкими трубами,
с U-образными трубами,
змеевиковые,
спиральные,
с трубками Фильда.

Теплообменники типа «труба в трубе»

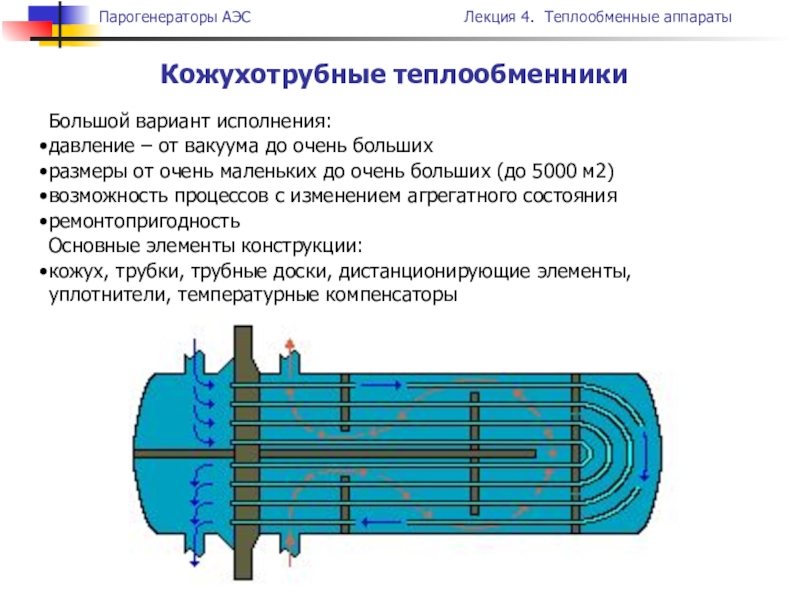

очень маленьких до очень больших (до 5000 м2)
возможность процессов с изменением агрегатного состояния
ремонтопригодность
Основные элементы конструкции:
кожух, трубки, трубные доски, дистанционирующие элементы, уплотнители, температурные компенсаторы

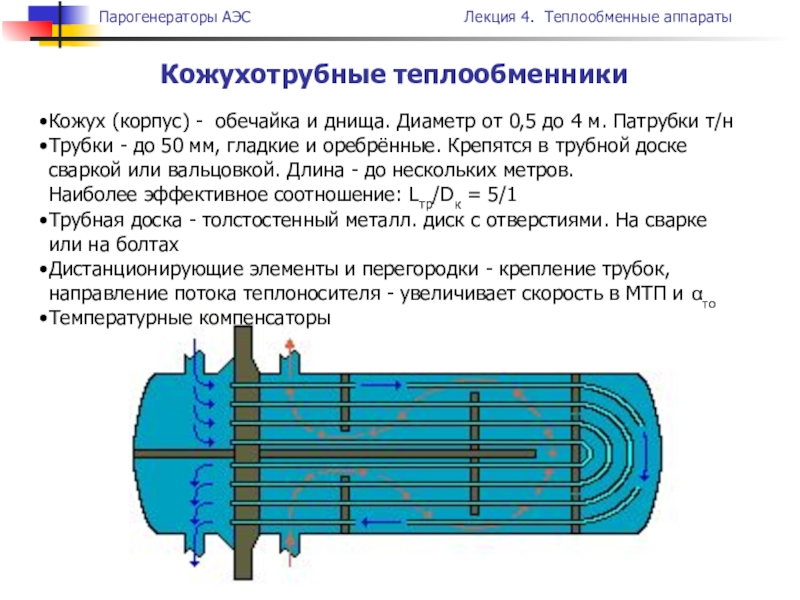

4 м. Патрубки т/н
Трубки - до 50 мм, гладкие и оребрённые. Крепятся в трубной доске сваркой или вальцовкой. Длина - до нескольких метров.
Наиболее эффективное соотношение: Lтр/Dк = 5/1
Трубная доска - толстостенный металл. диск с отверстиями. На сварке или на болтах
Дистанционирующие элементы и перегородки - крепление трубок, направление потока теплоносителя - увеличивает скорость в МТП и αто
Температурные компенсаторы

и спиральные
с трубками Фильда
с плавающей трубной доской
с компенсирующими изгибами труб

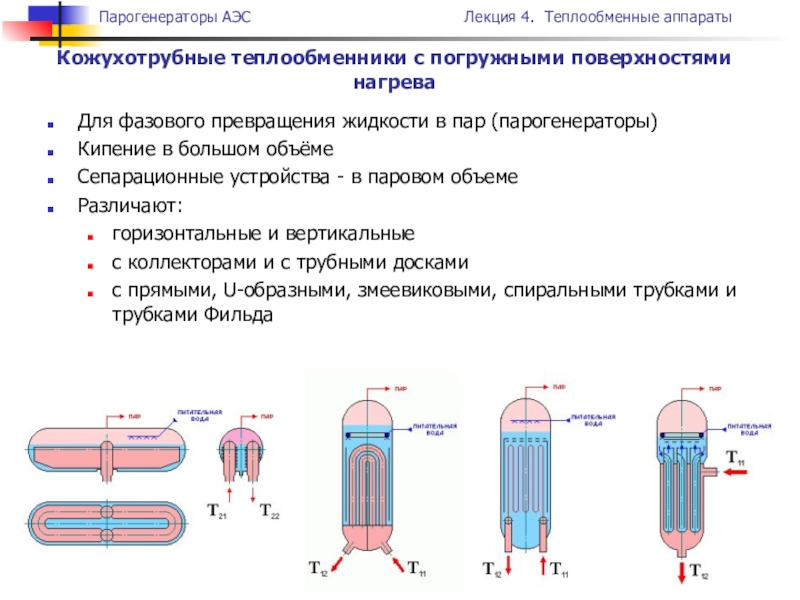

- в паровом объеме
Различают:
горизонтальные и вертикальные
с коллекторами и с трубными досками
с прямыми, U-образными, змеевиковыми, спиральными трубками и трубками Фильда

Кожухотрубные теплообменники с погружными поверхностями нагрева

сальниковый)





Применение непрямых труб (с изгибами, U и П образные, змеевиковые, спиральные, Фильда)
температурные расширения компенсируются за счет деформации изгибов труб
Применение непрямых корпусов
U и Г, П - образные корпуса
Двойные и плавающие трубные доски:
одна доска может перемещаться вместе с трубной системой
Применение материалов с одинаковым коэффициентом температурного расширения

Компенсация температурных расширений

тонких штампованных металлических или графитовых пластин (0,5-0,6 мм) с гофрированной поверхностью.
Материал пластин — оцинкованная или коррозионно-стойкая сталь, титан, алюминий
Пластины, собранные в единый пакет, образуют между собой каналы, по которым протекают теплоносители, обменивающиеся тепловой энергией. Горячие и холодные слои чередуются друг с другом.

Пластинчатые теплообменники

1,6 МПа и температуре рабочих сред от —30 до +180° С для реализации теплообмена между жидкостями и парами (газами) в качестве холодильников, подогревателей и конденсаторов.
Преимущества перед другими теплообменниками.
компактность (площадь меньше в 5 - 20 раз),
высокий коэффициент теплопередачи,
низкие теплопотери,
простота монтажа и обслуживания,
возможность разборки теплообменника при очистке,
возможность наращивания мощности добавлением пластин,
может устанавливаться прямо на пол.
Первый пластинчатый теплообменник создан компанией «Альфа Лаваль» (Швеция)
Начинают использовать в большой энергетике (ПНД, сетевые бойлеры).

Пластинчатые теплообменники
