Презентация, доклад на тему Тақырбы: Өткігіштерді тізбектей және параллель жалғау
Содержание
- 1. Тақырбы: Өткігіштерді тізбектей және параллель жалғау
- 2. Слайд 2
- 3. Сабақтың мақсаттары: а) білімділік:Білімалушыларға тақырыптың мазмұнын түсіндіріп,

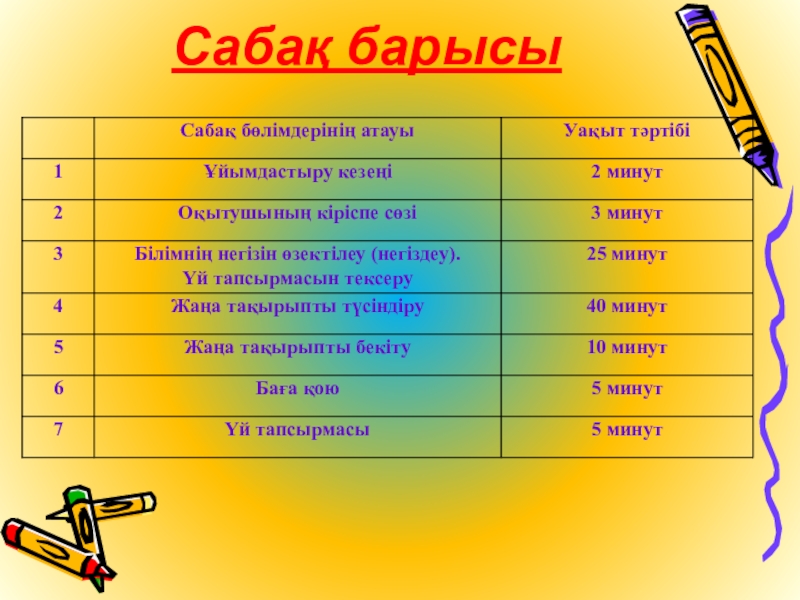

- 4. Сабақ барысы
- 5. Жоспар:Өткізгіштерді қосудың түрлеріӨткізгішті тізбектей қосуӨткізгіштерді паралелль қосу
- 6. Өткізгіштерді қосудың ең қарапайым және ең
- 7. Енді осы жалғауларды жеке–жеке қарастырайық
- 8. Өткізгіштердің ешқандай тармақталусыз тізбекке бірінен кейін бірінің қосылуы тізбектей жалғау деп аталады
- 9. Тізбектей жалғау кезінде келесі үш заңдылық орындалады:
- 10. 1Тізбектің барлық бөліктерінде ток күші бірдей болады Iж=I1=I2= I3
- 11. 2Тізбектегі жалпы кернеу оның жеке бөліктері кернеулерінің қосындысына тең болады:Uж=U1+U2+U3
- 12. 3Жалпы кедергі жеке өткізгіштер кедергілерінің қосындысына тең болады Rж=R1+R2+R3
- 13. Барлық өткізгіштер нүктелердің жалғыз ғана жұбына жалғануын параллель жалғану деп атаймыз
- 14. +AV Электр тізбегінің негізгі компонеттері
- 15. Паралелльжалғау кезінде келесі үш заңдылық орындалады:
- 16. 1Тізбектегі жалпы ток күші жеке өткізгіштердегі ток күштерінің қосындысына тең боладыIж=I1+I2+ I3
- 17. 2Uж=U1=U2=U3Тізбектің параллель жалғанған бөліктегі кернеулері бірдей болады
- 18. 3Тізбектің жалпы кедергісіндегі кері шама жеке өткізгіштер
- 19. Тізбектей жалғаудың артықшылықтары менкемшіліктеріЖалғанған бір өткізгіш істен
- 20. Есте сақта! Тізбектей жалғаудың заңдарыТок күші
- 21. 12
- 22. Үйге тапсырма:«Өткізгіштерді тізбектей және параллель жалғау»
Өткізгіштерді тізбектей және параллель жалғау
Слайд 1
Физика және астрономия пәні бойынша өткізілген сабақ
Пән оқытушысы:Хамзина Асем Ахметоллақызы
“Заманауи біліммен-

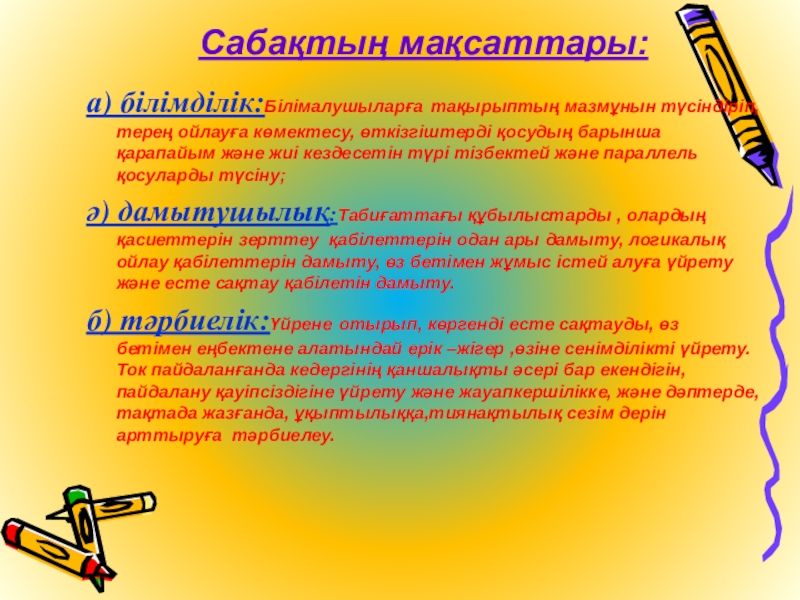

Слайд 3Сабақтың мақсаттары:
а) білімділік:Білімалушыларға тақырыптың мазмұнын түсіндіріп, терең ойлауға көмектесу, өткізгіштерді
қосудың барынша қарапайым және жиі кездесетін түрі тізбектей және параллель қосуларды түсіну;
ә) дамытушылық:Табиғаттағы құбылыстарды , олардың қасиеттерін зерттеу қабілеттерін одан ары дамыту, логикалық ойлау қабілеттерін дамыту, өз бетімен жұмыс істей алуға үйрету және есте сақтау қабілетін дамыту.
б) тәрбиелік:Үйрене отырып, көргенді есте сақтауды, өз бетімен еңбектене алатындай ерік –жігер ,өзіне сенімділікті үйрету. Ток пайдаланғанда кедергінің қаншалықты әсері бар екендігін,пайдалану қауіпсіздігіне үйрету және жауапкершілікке, және дәптерде, тақтада жазғанда, ұқыптылыққа,тиянақтылық сезім дерін арттыруға тәрбиелеу.
ә) дамытушылық:Табиғаттағы құбылыстарды , олардың қасиеттерін зерттеу қабілеттерін одан ары дамыту, логикалық ойлау қабілеттерін дамыту, өз бетімен жұмыс істей алуға үйрету және есте сақтау қабілетін дамыту.
б) тәрбиелік:Үйрене отырып, көргенді есте сақтауды, өз бетімен еңбектене алатындай ерік –жігер ,өзіне сенімділікті үйрету. Ток пайдаланғанда кедергінің қаншалықты әсері бар екендігін,пайдалану қауіпсіздігіне үйрету және жауапкершілікке, және дәптерде, тақтада жазғанда, ұқыптылыққа,тиянақтылық сезім дерін арттыруға тәрбиелеу.

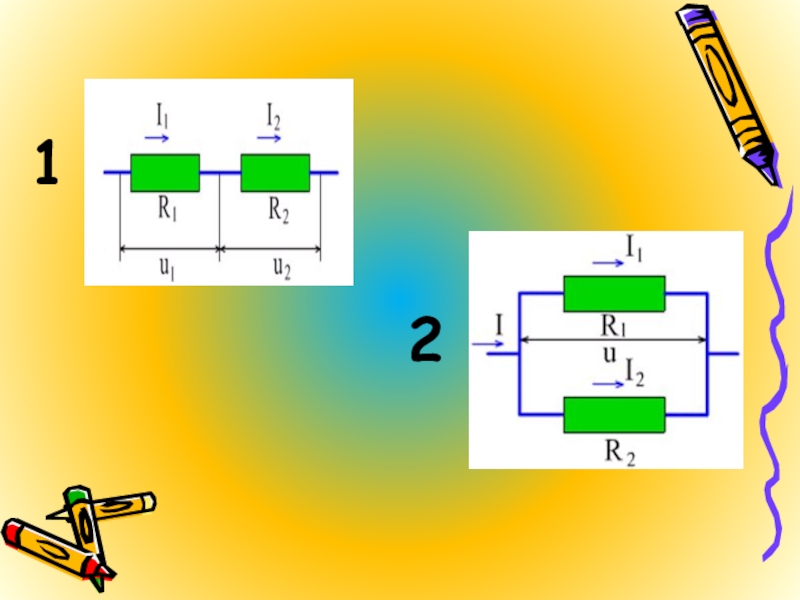

Слайд 6Өткізгіштерді қосудың ең қарапайым және ең жиі кездесетін түрлеріне тізбектей және
паралелль жалғаулар жатады
Слайд 8
Өткізгіштердің ешқандай тармақталусыз тізбекке бірінен кейін бірінің қосылуы тізбектей жалғау деп
аталады

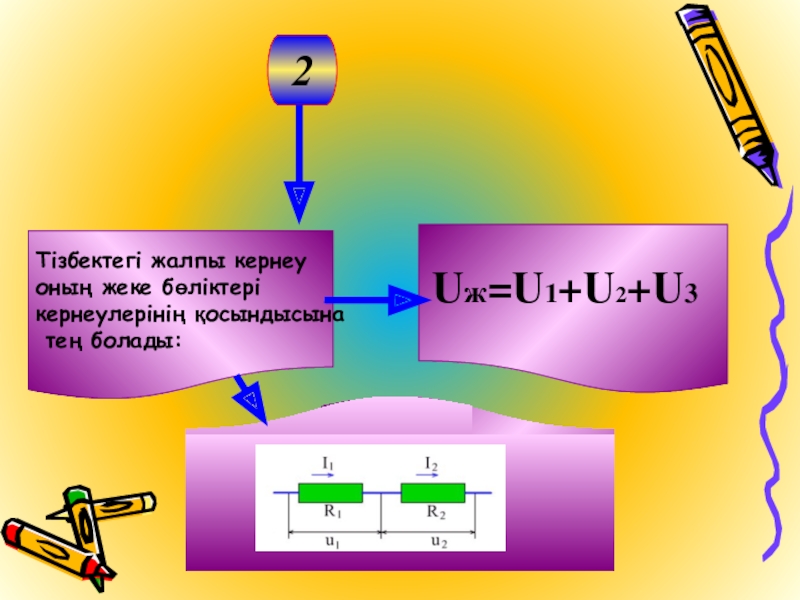

Слайд 112
Тізбектегі жалпы кернеу
оның жеке бөліктері
кернеулерінің қосындысына
тең болады:
Uж=U1+U2+U3
Слайд 16
1
Тізбектегі жалпы ток күші жеке өткізгіштердегі
ток күштерінің қосындысына тең болады
Iж=I1+I2+
I3

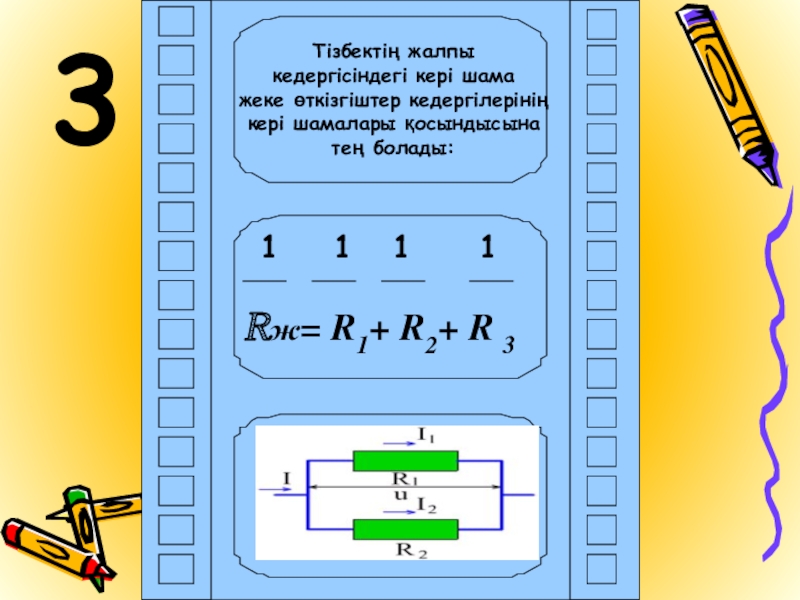

Слайд 18
3
Тізбектің жалпы
кедергісіндегі кері шама
жеке өткізгіштер кедергілерінің кері шамалары қосындысына
тең болады:
Rж= R1+ R2+ R 3
1 1 1 1

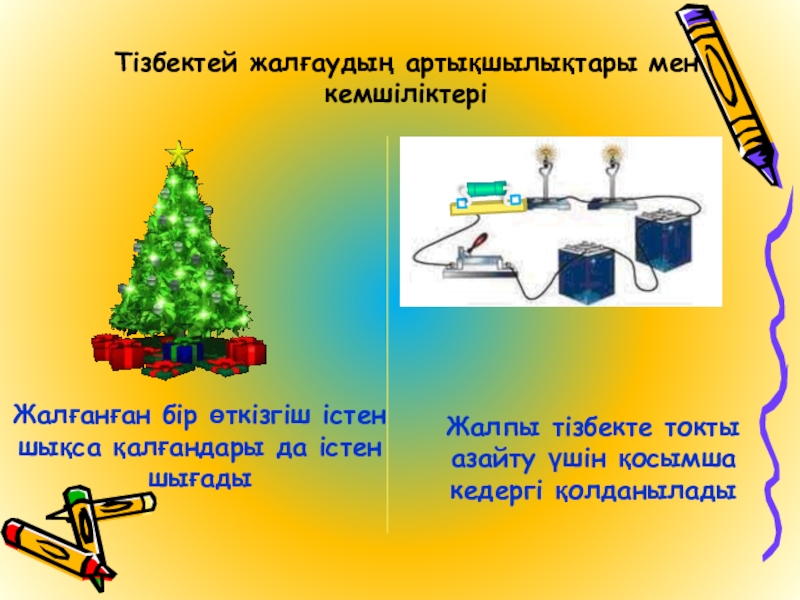

Слайд 19Тізбектей жалғаудың артықшылықтары мен
кемшіліктері
Жалғанған бір өткізгіш істен шықса қалғандары да істен
шығады
Жалпы тізбекте токты азайту үшін қосымша кедергі қолданылады
Слайд 20
Есте сақта!
Тізбектей жалғаудың заңдары
Ток күші
Кернеу
Кедергі
Iобщ = I1 = I2
Uобщ = U1 + U2
Rобщ = R1 + R2
R1
А
R2
V1
V2
V
