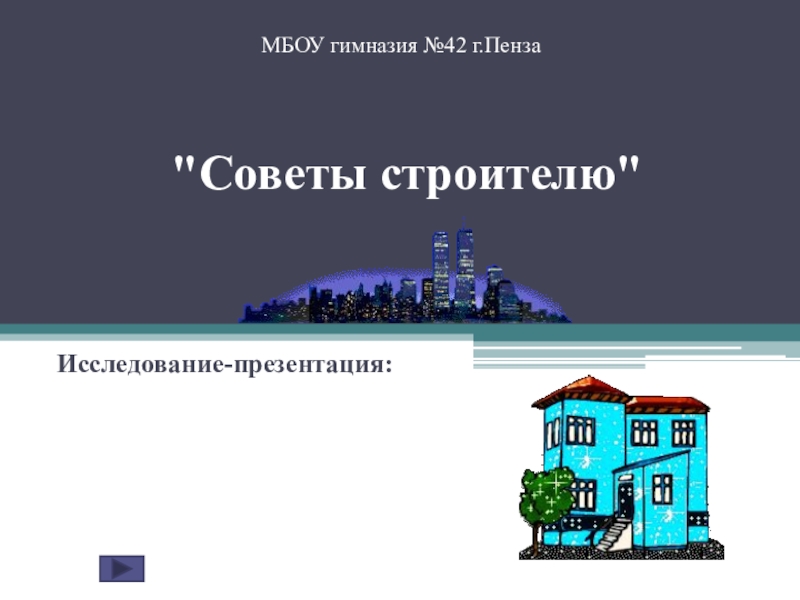

Слайд 1МБОУ гимназия №42 г.Пенза "Советы строителю"
Исследование-презентация:



МБОУ гимназия №42 г.Пенза

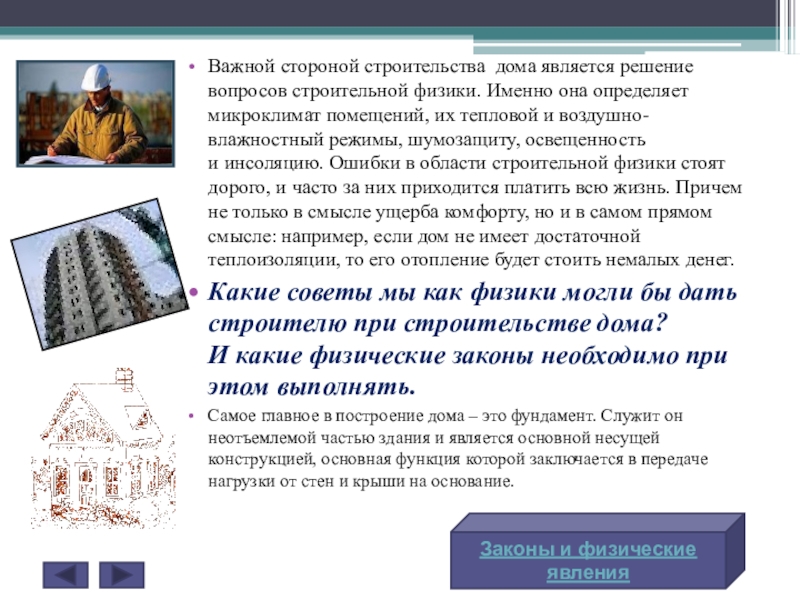

Слайд 2Важной стороной строительства дома является решение вопросов строительной физики. Именно она

определяет микроклимат помещений, их тепловой и воздушно-влажностный режимы, шумозащиту, освещенность и инсоляцию. Ошибки в области строительной физики стоят дорого, и часто за них приходится платить всю жизнь. Причем не только в смысле ущерба комфорту, но и в самом прямом смысле: например, если дом не имеет достаточной теплоизоляции, то его отопление будет стоить немалых денег.
Какие советы мы как физики могли бы дать строителю при строительстве дома? И какие физические законы необходимо при этом выполнять.
Самое главное в построение дома – это фундамент. Служит он неотъемлемой частью здания и является основной несущей конструкцией, основная функция которой заключается в передаче нагрузки от стен и крыши на основание.


Законы и физические явления



Важной стороной строительства дома является решение вопросов строительной физики. Именно она определяет микроклимат помещений, их тепловой и воздушно-влажностный режимы,

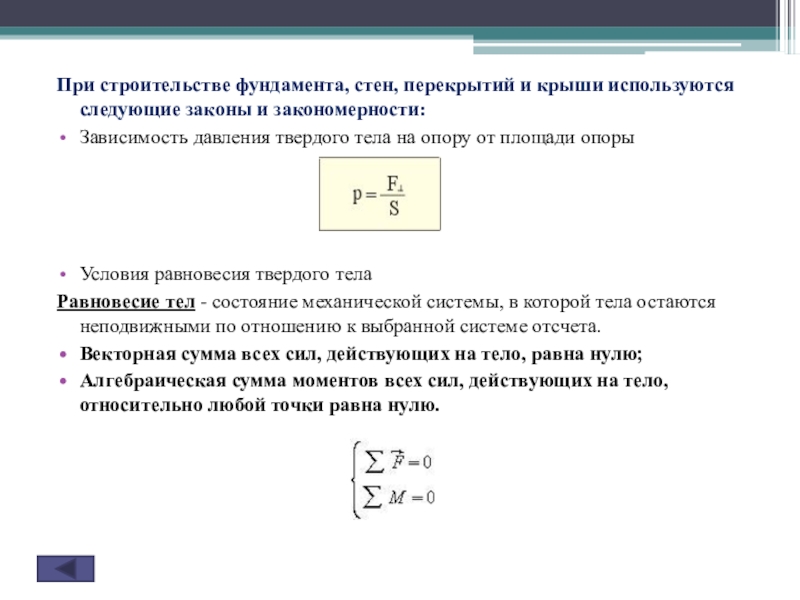

Слайд 3При строительстве фундамента, стен, перекрытий и крыши используются следующие законы и

закономерности:
Зависимость давления твердого тела на опору от площади опоры




Условия равновесия твердого тела
Равновесие тел - состояние механической системы, в которой тела остаются неподвижными по отношению к выбранной системе отсчета.
Векторная сумма всех сил, действующих на тело, равна нулю;
Алгебраическая сумма моментов всех сил, действующих на тело, относительно любой точки равна нулю.


При строительстве фундамента, стен, перекрытий и крыши используются следующие законы и закономерности:Зависимость давления твердого тела на опору

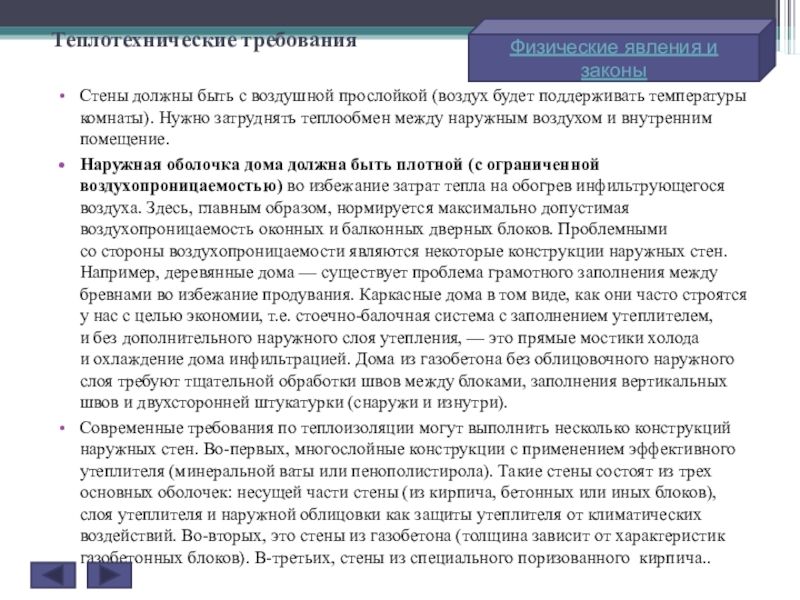

Слайд 4Теплотехнические требования
Стены должны быть с воздушной прослойкой (воздух будет поддерживать температуры

комнаты). Нужно затруднять теплообмен между наружным воздухом и внутренним помещение.
Наружная оболочка дома должна быть плотной (с ограниченной воздухопроницаемостью) во избежание затрат тепла на обогрев инфильтрующегося воздуха. Здесь, главным образом, нормируется максимально допустимая воздухопроницаемость оконных и балконных дверных блоков. Проблемными со стороны воздухопроницаемости являются некоторые конструкции наружных стен. Например, деревянные дома — существует проблема грамотного заполнения между бревнами во избежание продувания. Каркасные дома в том виде, как они часто строятся у нас с целью экономии, т.е. стоечно-балочная система с заполнением утеплителем, и без дополнительного наружного слоя утепления, — это прямые мостики холода и охлаждение дома инфильтрацией. Дома из газобетона без облицовочного наружного слоя требуют тщательной обработки швов между блоками, заполнения вертикальных швов и двухсторонней штукатурки (снаружи и изнутри).
Современные требования по теплоизоляции могут выполнить несколько конструкций наружных стен. Во-первых, многослойные конструкции с применением эффективного утеплителя (минеральной ваты или пенополистирола). Такие стены состоят из трех основных оболочек: несущей части стены (из кирпича, бетонных или иных блоков), слоя утеплителя и наружной облицовки как защиты утеплителя от климатических воздействий. Во-вторых, это стены из газобетона (толщина зависит от характеристик газобетонных блоков). В-третьих, стены из специального поризованного  кирпича..

Физические явления и законы



Теплотехнические требования Стены должны быть с воздушной прослойкой (воздух будет поддерживать температуры комнаты). Нужно затруднять теплообмен между

Слайд 5Тепловое равновесие.
Это состояние системы, при котором ее макроскопические параметры с течением

времени не меняются. При тепловом равновесии прекращаются все процессы, связанные с изменением этих параметров: не меняются объем и давление, не происходит теплообмен, отсутствуют взаимные превращения газов, жидкостей и твердых тел, прекращаются химические реакции, диффузия и т. д. Состояние теплового равновесия системы характеризуется одинаковой для всех частей этой системы температурой. Согласно нулевому началу термодинамики любая изолированная макроскопическая система рано или поздно приходит в состояние теплового равновесия и самопроизвольно выйти из него уже не может.
Способы изменения внутренней энергии тел - теплопроводность, излучение, конвекция.


Тепловое равновесие.Это состояние системы, при котором ее макроскопические параметры с течением времени не меняются. При тепловом равновесии

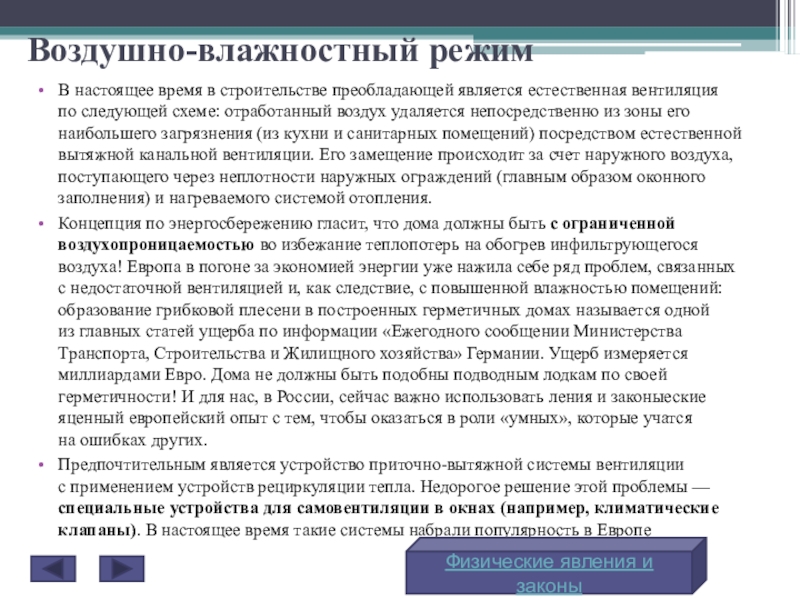

Слайд 6Воздушно-влажностный режим
В настоящее время в строительстве преобладающей является естественная вентиляция по следующей схеме:

отработанный воздух удаляется непосредственно из зоны его наибольшего загрязнения (из кухни и санитарных помещений) посредством естественной вытяжной канальной вентиляции. Его замещение происходит за счет наружного воздуха, поступающего через неплотности наружных ограждений (главным образом оконного заполнения) и нагреваемого системой отопления.
Концепция по энергосбережению гласит, что дома должны быть с ограниченной воздухопроницаемостью во избежание теплопотерь на обогрев инфильтрующегося воздуха! Европа в погоне за экономией энергии уже нажила себе ряд проблем, связанных с недостаточной вентиляцией и, как следствие, с повышенной влажностью помещений: образование грибковой плесени в построенных герметичных домах называется одной из главных статей ущерба по информации «Ежегодного сообщении Министерства Транспорта, Строительства и Жилищного хозяйства» Германии. Ущерб измеряется миллиардами Евро. Дома не должны быть подобны подводным лодкам по своей герметичности! И для нас, в России, сейчас важно использовать ления и законыеские яценный европейский опыт с тем, чтобы оказаться в роли «умных», которые учатся на ошибках других.
Предпочтительным является устройство приточно-вытяжной системы вентиляции с применением устройств рециркуляции тепла. Недорогое решение этой проблемы — специальные устройства для самовентиляции в окнах (например, климатические клапаны). В настоящее время такие системы набрали популярность в Европе



Физические явления и законы

Воздушно-влажностный режим В настоящее время в строительстве преобладающей является естественная вентиляция по следующей схеме: отработанный воздух удаляется непосредственно из зоны

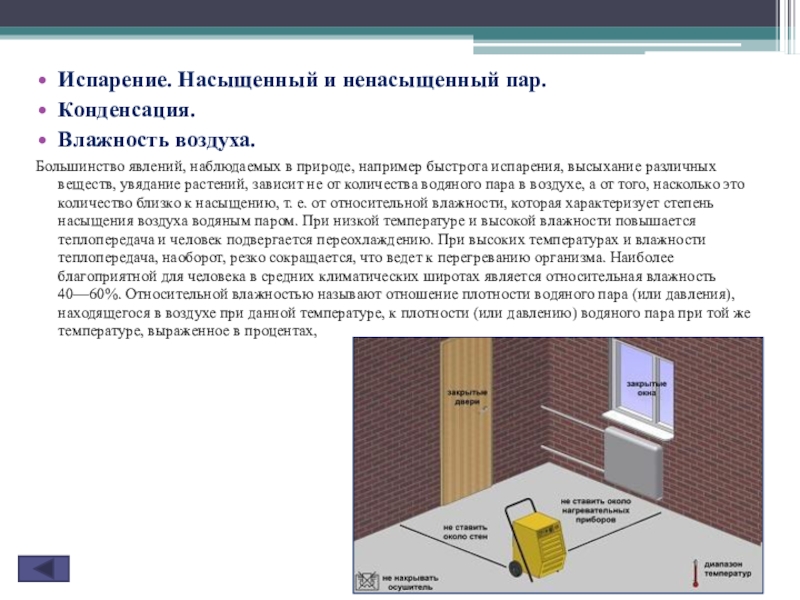

Слайд 7Испарение. Насыщенный и ненасыщенный пар.
Конденсация.
Влажность воздуха.
Большинство явлений, наблюдаемых в природе, например

быстрота испарения, высыхание различных веществ, увядание растений, зависит не от количества водяного пара в воздухе, а от того, насколько это количество близко к насыщению, т. е. от относительной влажности, которая характеризует степень насыщения воздуха водяным паром. При низкой температуре и высокой влажности повышается теплопередача и человек подвергается переохлаждению. При высоких температурах и влажности теплопередача, наоборот, резко сокращается, что ведет к перегреванию организма. Наиболее благоприятной для человека в средних климатических широтах является относительная влажность 40—60%. Относительной влажностью называют отношение плотности водяного пара (или давления), находящегося в воздухе при данной температуре, к плотности (или давлению) водяного пара при той же температуре, выраженное в процентах,


Испарение. Насыщенный и ненасыщенный пар.Конденсация.Влажность воздуха.Большинство явлений, наблюдаемых в природе, например быстрота испарения, высыхание различных веществ, увядание

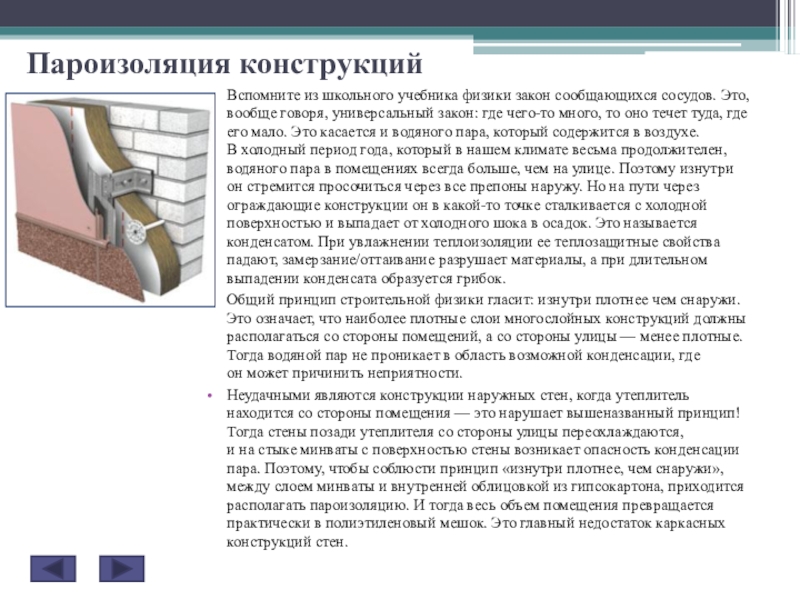

Слайд 8Пароизоляция конструкций
Вспомните из школьного учебника физики закон сообщающихся сосудов. Это, вообще говоря,

универсальный закон: где чего-то много, то оно течет туда, где его мало. Это касается и водяного пара, который содержится в воздухе. В холодный период года, который в нашем климате весьма продолжителен, водяного пара в помещениях всегда больше, чем на улице. Поэтому изнутри он стремится просочиться через все препоны наружу. Но на пути через ограждающие конструкции он в какой-то точке сталкивается с холодной поверхностью и выпадает от холодного шока в осадок. Это называется конденсатом. При увлажнении теплоизоляции ее теплозащитные свойства падают, замерзание/оттаивание разрушает материалы, а при длительном выпадении конденсата образуется грибок.
Общий принцип строительной физики гласит: изнутри плотнее чем снаружи. Это означает, что наиболее плотные слои многослойных конструкций должны располагаться со стороны помещений, а со стороны улицы — менее плотные. Тогда водяной пар не проникает в область возможной конденсации, где он может причинить неприятности.
Неудачными являются конструкции наружных стен, когда утеплитель находится со стороны помещения — это нарушает вышеназванный принцип! Тогда стены позади утеплителя со стороны улицы переохлаждаются, и на стыке минваты с поверхностью стены возникает опасность конденсации пара. Поэтому, чтобы соблюсти принцип «изнутри плотнее, чем снаружи», между слоем минваты и внутренней облицовкой из гипсокартона, приходится располагать пароизоляцию. И тогда весь объем помещения превращается практически в полиэтиленовый мешок. Это главный недостаток каркасных конструкций стен.



Пароизоляция конструкцийВспомните из школьного учебника физики закон сообщающихся сосудов. Это, вообще говоря, универсальный закон: где чего-то много, то оно

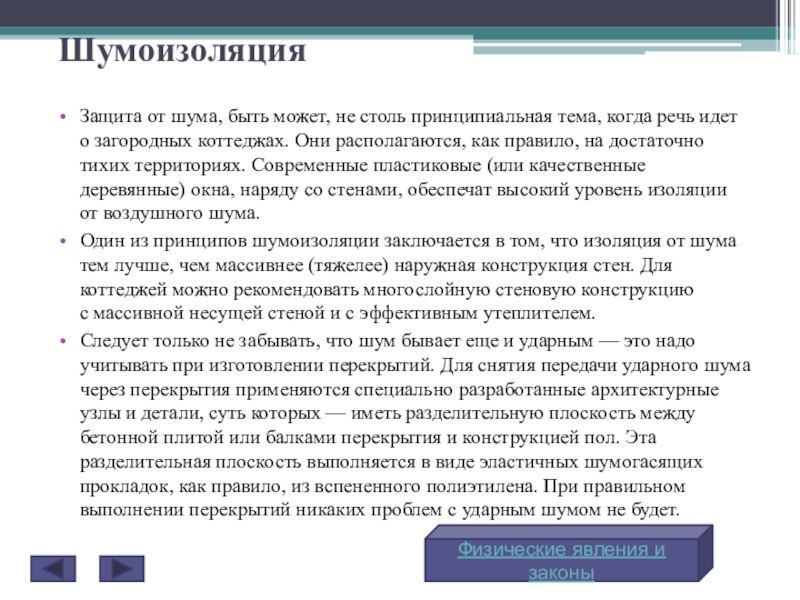

Слайд 9Шумоизоляция
Защита от шума, быть может, не столь принципиальная тема, когда речь идет о загородных

коттеджах. Они располагаются, как правило, на достаточно тихих территориях. Современные пластиковые (или качественные деревянные) окна, наряду со стенами, обеспечат высокий уровень изоляции от воздушного шума.
Один из принципов шумоизоляции заключается в том, что изоляция от шума тем лучше, чем массивнее (тяжелее) наружная конструкция стен. Для коттеджей можно рекомендовать многослойную стеновую конструкцию с массивной несущей стеной и с эффективным утеплителем.
Следует только не забывать, что шум бывает еще и ударным — это надо учитывать при изготовлении перекрытий. Для снятия передачи ударного шума через перекрытия применяются специально разработанные архитектурные узлы и детали, суть которых — иметь разделительную плоскость между бетонной плитой или балками перекрытия и конструкцией пол. Эта разделительная плоскость выполняется в виде эластичных шумогасящих прокладок, как правило, из вспененного полиэтилена. При правильном выполнении перекрытий никаких проблем с ударным шумом не будет.



Физические явления и законы

Шумоизоляция Защита от шума, быть может, не столь принципиальная тема, когда речь идет о загородных коттеджах. Они располагаются, как правило,

Слайд 10Звуковые волны. Распространение звука в различных средах.
Шум .
Источниками акустического шума могут

служить любые колебания в твёрдых, жидких и газообразных средах; в технике основные источники шума — различные двигатели и механизмы. Повышенная шумность машин и механизмов часто является признаком наличия в них неисправностей или нерациональности конструкций. Источниками шума на производстве является транспорт, технологическое оборудование, системы вентиляции, пневмо- и гидроагрегаты, а так же источники, вызывающие вибрацию.
Шум звукового диапазона приводит к снижению внимания и увеличению ошибок при выполнение различных видов работ. Шум замедляет реакцию человека на поступающие от технических устройств сигналы. Шум угнетает центральную нервную систему (ЦНС), вызывает изменения скорости дыхания и пульса, способствует нарушению обмена веществ, возникновению сердечно-сосудистых заболеваний, язвы желудка, гипертонической болезни.




Звуковые волны. Распространение звука в различных средах.Шум .Источниками акустического шума могут служить любые колебания в твёрдых, жидких

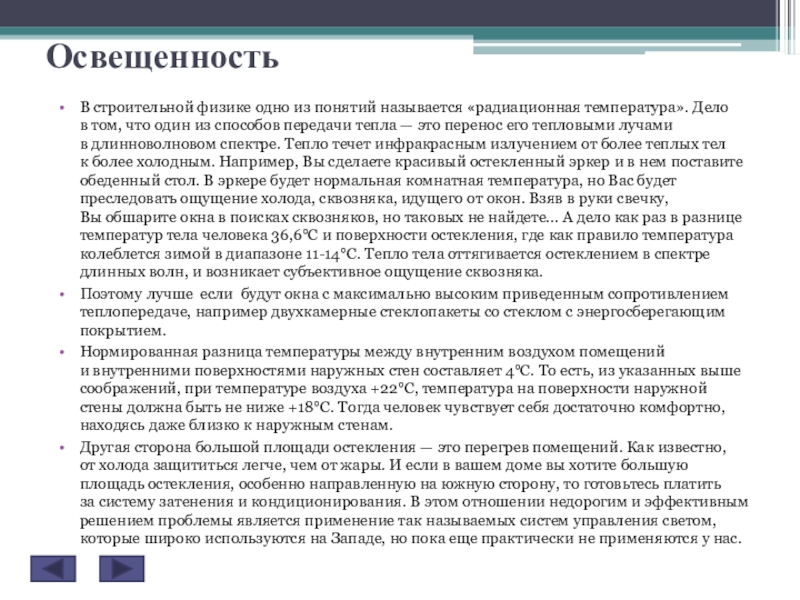

Слайд 11Освещенность
В строительной физике одно из понятий называется «радиационная температура». Дело в том, что

один из способов передачи тепла — это перенос его тепловыми лучами в длинноволновом спектре. Тепло течет инфракрасным излучением от более теплых тел к более холодным. Например, Вы сделаете красивый остекленный эркер и в нем поставите обеденный стол. В эркере будет нормальная комнатная температура, но Вас будет преследовать ощущение холода, сквозняка, идущего от окон. Взяв в руки свечку, Вы обшарите окна в поисках сквозняков, но таковых не найдете… А дело как раз в разнице температур тела человека 36,6°С и поверхности остекления, где как правило температура колеблется зимой в диапазоне 11-14°С. Тепло тела оттягивается остеклением в спектре длинных волн, и возникает субъективное ощущение сквозняка.
Поэтому лучше если будут окна с максимально высоким приведенным сопротивлением теплопередаче, например двухкамерные стеклопакеты со стеклом с энергосберегающим покрытием.
Нормированная разница температуры между внутренним воздухом помещений и внутренними поверхностями наружных стен составляет 4°С. То есть, из указанных выше соображений, при температуре воздуха +22°С, температура на поверхности наружной стены должна быть не ниже +18°С. Тогда человек чувствует себя достаточно комфортно, находясь даже близко к наружным стенам.
Другая сторона большой площади остекления — это перегрев помещений. Как известно, от холода защититься легче, чем от жары. И если в вашем доме вы хотите большую площадь остекления, особенно направленную на южную сторону, то готовьтесь платить за систему затенения и кондиционирования. В этом отношении недорогим и эффективным решением проблемы является применение так называемых систем управления светом, которые широко используются на Западе, но пока еще практически не применяются у нас.



Освещенность В строительной физике одно из понятий называется «радиационная температура». Дело в том, что один из способов передачи тепла — это

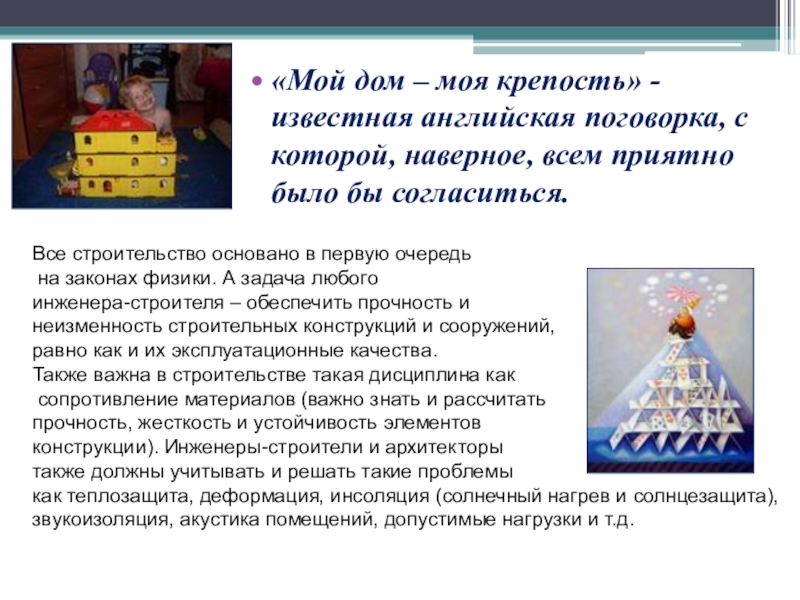

Слайд 12«Мой дом – моя крепость» - известная английская поговорка, с которой,

наверное, всем приятно было бы согласиться.

Все строительство основано в первую очередь
на законах физики. А задача любого
инженера-строителя – обеспечить прочность и
неизменность строительных конструкций и сооружений,
равно как и их эксплуатационные качества.
Также важна в строительстве такая дисциплина как
сопротивление материалов (важно знать и рассчитать
прочность, жесткость и устойчивость элементов
конструкции). Инженеры-строители и архитекторы
также должны учитывать и решать такие проблемы
как теплозащита, деформация, инсоляция (солнечный нагрев и солнцезащита),
звукоизоляция, акустика помещений, допустимые нагрузки и т.д.

«Мой дом – моя крепость» - известная английская поговорка, с которой, наверное, всем приятно было бы согласиться.
