Содержание

Солнечная батареяСолнечная батарея - один из генераторов так называемых альтернативных видов энергии, превращающих солнечное электромагнитное излучение в электричество. Является объектом исследования гелиоэнергетики (гелио… (греч. Ήλιος, Helios — солнце). Производство солнечных батарей развивается быстрыми темпами в самых

Слайд 1Солнечные батареи

Солнечные батареи

Слайд 2Солнечная батарея
Солнечная батарея - один из генераторов так называемых альтернативных видов

энергии, превращающих солнечное электромагнитное излучение в электричество. Является объектом исследования гелиоэнергетики (гелио… (греч. Ήλιος, Helios — солнце). Производство солнечных батарей развивается быстрыми темпами в самых разных направлениях.
Солнечная батареяСолнечная батарея - один из генераторов так называемых альтернативных видов энергии, превращающих солнечное электромагнитное излучение в

Слайд 3Использование
Солнечные батареи используются очень широко в тропических и субтропических регионах с

большим количеством солнечных дней. Особенно популярны в странах Средиземноморья, где их помещают на крыши жилых зданий для нагрева воды, получения электричества. В перспективе они, вероятно, будут применятся для подзарядки автомобилей.
На один квадратный метр приходится около 1000 ватт солнечной энергии. С помощью наиболее распространённых солнечных батарей можно преобразовать эту энергию в электричество с КПД 9-14%. При этом цена батареи составит около 3 долл. за Ватт.
Сообщается, что в отдельных лабораториях получены солнечные элементы с КПД 44%. В 2007 году появилась информация, о изобретении российскими учёными (г. Дубна) элементов с КПД 54%.

ИспользованиеСолнечные батареи используются очень широко в тропических и субтропических регионах с большим количеством солнечных дней. Особенно популярны

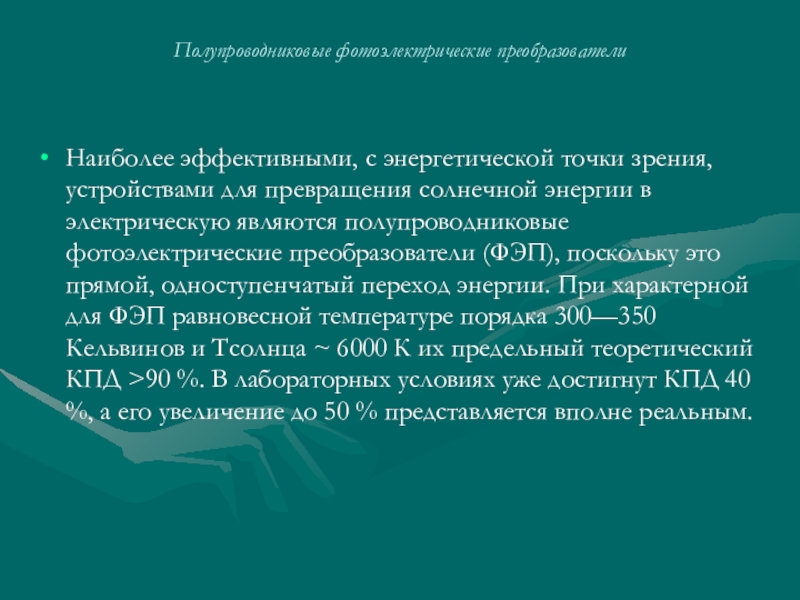

Слайд 4Полупроводниковые фотоэлектрические преобразователи
Наиболее эффективными, с энергетической точки зрения, устройствами для превращения

солнечной энергии в электрическую являются полупроводниковые фотоэлектрические преобразователи (ФЭП), поскольку это прямой, одноступенчатый переход энергии. При характерной для ФЭП равновесной температуре порядка 300—350 Кельвинов и Тсолнца ~ 6000 К их предельный теоретический КПД >90 %. В лабораторных условиях уже достигнут КПД 40 %, а его увеличение до 50 % представляется вполне реальным.
Полупроводниковые фотоэлектрические преобразователи Наиболее эффективными, с энергетической точки зрения, устройствами для превращения солнечной энергии в электрическую являются

Слайд 5Физический принцип работы солнечных батарей
Преобразование энергии в ФЭП основано на

фотовольтаическом эффекте, который возникает в неоднородных полупроводниковых структурах при воздействии на них солнечного излучения.
Неоднородность структуры ФЭП может быть получена легированием одного и того же полупроводника различными примесями (создание p-n переходов) или путём соединения различных полупроводников с неодинаковой шириной запрещённой зоны - энергии отрыва электрона из атома (создание гетеропереходов), или же за счёт изменения химического состава полупроводника, приводящего к появлению градиента ширины запрещённой зоны (создание варизонных структур). Возможны также различные комбинации перечисленных способов.
Эффективность преобразования зависит от электрофизических характеристик неоднородной полупроводниковой структуры, а также оптических свойств ФЭП , среди которых наиболее важную роль играет фотопроводимость. Она обусловлена явлениями внутреннего фотоэффекта в полупроводниках при облучении их солнечным светом.

Физический принцип работы солнечных батарей Преобразование энергии в ФЭП основано на фотовольтаическом эффекте, который возникает в неоднородных

Слайд 6
Основные необратимые потери энергии в ФЭП связаны с:
• отражением солнечного излучения от

поверхности преобразователя,
• прохождением части излучения через ФЭП без поглощения в нём,
• рассеянием на тепловых колебаниях решётки избыточной энергии фотонов,
• рекомбинацией образовавшихся фотопар на поверхностях и в объёме ФЭП,
• внутренним сопротивлением преобразователя.
Основные необратимые потери энергии в ФЭП связаны с:•	отражением солнечного излучения от поверхности преобразователя, •	прохождением части излучения через

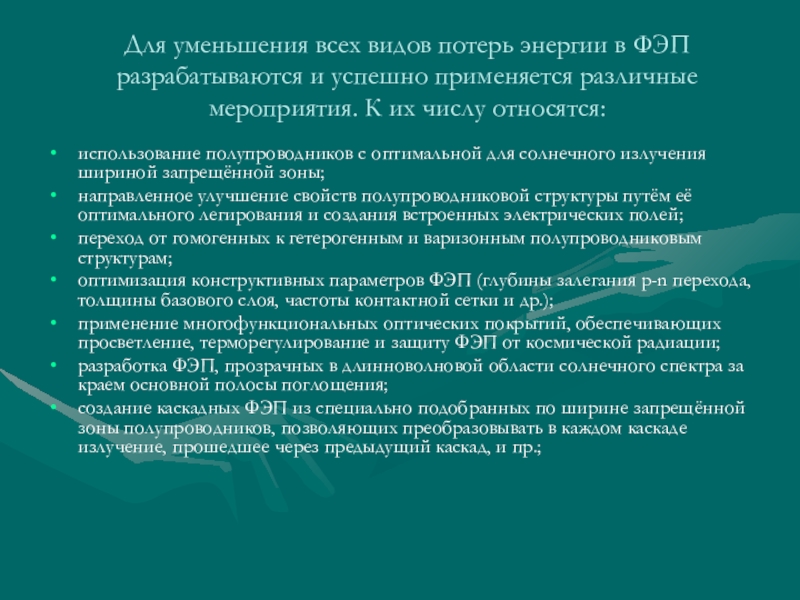

Слайд 7Для уменьшения всех видов потерь энергии в ФЭП разрабатываются и успешно

применяется различные мероприятия. К их числу относятся:

использование полупроводников с оптимальной для солнечного излучения шириной запрещённой зоны;
направленное улучшение свойств полупроводниковой структуры путём её оптимального легирования и создания встроенных электрических полей;
переход от гомогенных к гетерогенным и варизонным полупроводниковым структурам;
оптимизация конструктивных параметров ФЭП (глубины залегания p-n перехода, толщины базового слоя, частоты контактной сетки и др.);
применение многофункциональных оптических покрытий, обеспечивающих просветление, терморегулирование и защиту ФЭП от космической радиации;
разработка ФЭП, прозрачных в длинноволновой области солнечного спектра за краем основной полосы поглощения;
создание каскадных ФЭП из специально подобранных по ширине запрещённой зоны полупроводников, позволяющих преобразовывать в каждом каскаде излучение, прошедшее через предыдущий каскад, и пр.;

Для уменьшения всех видов потерь энергии в ФЭП разрабатываются и успешно применяется различные мероприятия. К их числу

Слайд 8Также существенного повышения КПД ФЭП удалось добиться за счёт создания преобразователей

с двухсторонней чувствительностью (до +80 % к уже имеющемуся КПД одной стороны), применения люминесцентно переизлучающих структур, предварительного разложения солнечного спектра на две или более спектральные области с помощью многослойных плёночных светоделителей (дихроичных зеркал) с последующим преобразованием каждого участка спектра отдельным ФЭП и т. д.
Также существенного повышения КПД ФЭП удалось добиться за счёт создания преобразователей с двухсторонней чувствительностью (до +80 % к

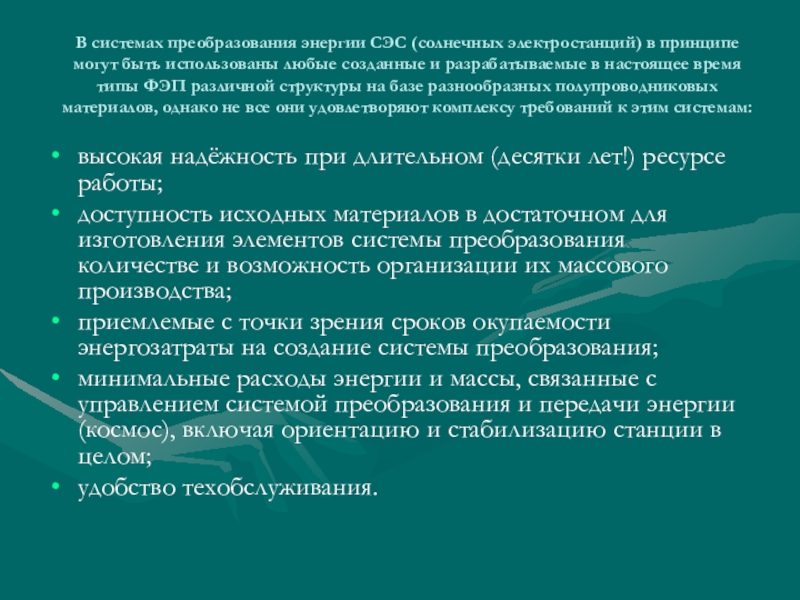

Слайд 9В системах преобразования энергии СЭС (солнечных электростанций) в принципе могут быть

использованы любые созданные и разрабатываемые в настоящее время типы ФЭП различной структуры на базе разнообразных полупроводниковых материалов, однако не все они удовлетворяют комплексу требований к этим системам:

высокая надёжность при длительном (десятки лет!) ресурсе работы;
доступность исходных материалов в достаточном для изготовления элементов системы преобразования количестве и возможность организации их массового производства;
приемлемые с точки зрения сроков окупаемости энергозатраты на создание системы преобразования;
минимальные расходы энергии и массы, связанные с управлением системой преобразования и передачи энергии (космос), включая ориентацию и стабилизацию станции в целом;
удобство техобслуживания.

В системах преобразования энергии СЭС (солнечных электростанций) в принципе могут быть использованы любые созданные и разрабатываемые в

Слайд 10В качестве наиболее вероятных материалов для фотоэлектрических систем преобразования солнечной энергии

СЭС в настоящее время рассматривается кремний и арсенид галлия (GaAs), причём в последнем случае речь идёт о гетерофотопреобразователях (ГФП) со структурой AlGaAs-GaAs.
Гетероструктурные СЭ на основе GaAs имеют более высокий КПД , чем кремниевые (монокристаллические и особенно - аморфного кремния). КПД арсенид-галлиевых солнечных батарей доходит до 35-40%. Их максимальная рабочая температура - до +150 оС, в отличии от + 70С - у кремниевых батарей.
Их теоретический КПД выше, так как ширина запрещённой зоны у них практически совпадает с оптимальной шириной запрещённой зоны для полупроводниковых преобразователей солнечной энергии 1,4 эВ. У кремниевых этот показатель 1,1 эВ.
В качестве наиболее вероятных материалов для фотоэлектрических систем преобразования солнечной энергии СЭС в настоящее время рассматривается кремний

Слайд 11Энергетическая диаграмма n-p-гетероперехода
Гетеропереходы представляют собой переходы, образующиеся при контакте двух

различных полупроводников.

Фотоны с энергией, меньшей Eg1, но большей Eg2, будут проходить через слой первого полупроводника, который играет роль оптического окна, и поглощается во втором полупроводнике. Носители, генерируемые излучением внутри обедненного слоя и в электронейтральном объеме полупроводника в пределах диффузионной длины от перехода, будут коллектироваться переходом подобно тому, как это имеет место в солнечных элементах с n - p-гомопереходами. Фотоны с энергией, большей Eg1, поглощаются в первом полупроводнике, и переход будет коллектировать носители, генерируемые этим излучением на расстоянии от перехода, не превышающем диффузионную длину, либо непосредственно в области пространственного заряда.

Энергетическая диаграмма n-p-гетероперехода Гетеропереходы представляют собой переходы, образующиеся при контакте двух различных полупроводников. Фотоны с энергией, меньшей

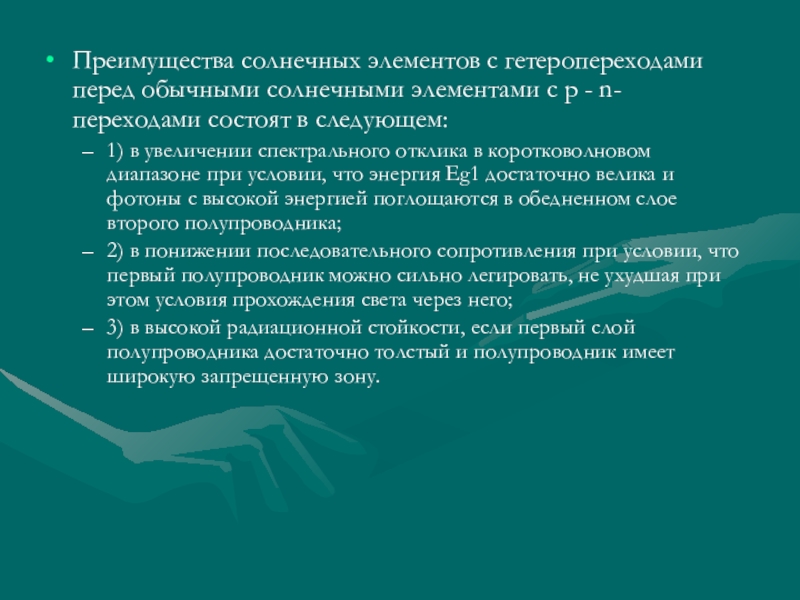

Слайд 12Преимущества солнечных элементов с гетеропереходами перед обычными солнечными элементами с p

- n-переходами состоят в следующем:
1) в увеличении спектрального отклика в коротковолновом диапазоне при условии, что энергия Eg1 достаточно велика и фотоны с высокой энергией поглощаются в обедненном слое второго полупроводника;
2) в понижении последовательного сопротивления при условии, что первый полупроводник можно сильно легировать, не ухудшая при этом условия прохождения света через него;
3) в высокой радиационной стойкости, если первый слой полупроводника достаточно толстый и полупроводник имеет широкую запрещенную зону.
Преимущества солнечных элементов с гетеропереходами перед обычными солнечными элементами с p - n-переходами состоят в следующем: 1)

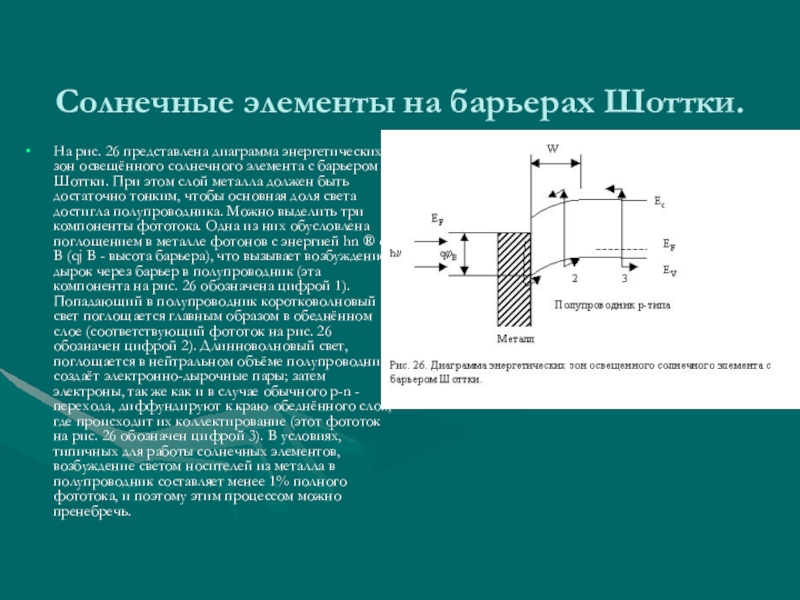

Слайд 13Солнечные элементы на барьерах Шоттки.
На рис. 26 представлена диаграмма энергетических зон

освещённого солнечного элемента с барьером Шоттки. При этом слой металла должен быть достаточно тонким, чтобы основная доля света достигла полупроводника. Можно выделить три компоненты фототока. Одна из них обусловлена поглощением в металле фотонов с энергией hn ® qj В (qj В - высота барьера), что вызывает возбуждение дырок через барьер в полупроводник (эта компонента на рис. 26 обозначена цифрой 1). Попадающий в полупроводник коротковолновый свет поглощается главным образом в обеднённом слое (соответствующий фототок на рис. 26 обозначен цифрой 2). Длинноволновый свет, поглощается в нейтральном объёме полупроводника, создаёт электронно-дырочные пары; затем электроны, так же как и в случае обычного р-n - перехода, диффундируют к краю обеднённого слоя, где происходит их коллектирование (этот фототок на рис. 26 обозначен цифрой 3). В условиях, типичных для работы солнечных элементов, возбуждение светом носителей из металла в полупроводник составляет менее 1% полного фототока, и поэтому этим процессом можно пренебречь.
Солнечные элементы на барьерах Шоттки.На рис. 26 представлена диаграмма энергетических зон освещённого солнечного элемента с барьером Шоттки.

Слайд 14Преимущества солнечных элементов с барьерами Шоттки
1) изготовление таких элементов при низких

температурах, поскольку отпадает необходимость в проведении высоковольтной операции - диффузии;
2) применение данной технологии при создании поликристаллических и тонкоплёночных солнечных элементов;
3) высокая радиационная стойкость элементов, поскольку вблизи их поверхности существует сильное электрическое поле;
4) большой выходной ток и хороший спектральный отклик, что также обусловлено непосредственным примыканием обеднённого слоя к поверхности полупроводника, вследствие чего ослабляется негативное влияние малых времен жизни и высокой скорости поверхностной рекомбинации.
Преимущества солнечных элементов с барьерами Шоттки1) изготовление таких элементов при низких температурах, поскольку отпадает необходимость в проведении

Слайд 15Две основные компоненты спектрального отклика и фототока связаны с генерацией носителей

в обедненном слое и в электронейтральной базовой области. Сильное поле в обеднённом слое выносит из него генерируемые светом носители еще до того, как они успевают рекомбинировать, вследствие чего фототок оказывается равным

Выражение для фототока базовой области:

Полный фототок равен сумме этих выражений. Для увеличения фототока следует повышать коэффициент пропускания и диффузионную длину. Однако его величина при любой заданной энергии фототока оказывается несколько меньше за счет отражения и поглощения света металлической пленкой. Коэффициент пропускания света золотыми пленками (толщиной 10-100 ангстрем) с просветляющим покрытием может достигать 90-95 %.

Две основные компоненты спектрального отклика и фототока связаны с генерацией носителей в обедненном слое и в электронейтральной

Слайд 16Нанокристаллические солнечные батареи
Нанокристаллические солнечные батареи - солнечные батареи, основанные на

кремниевой подложке, с покрытием из нанокристаллов.
Пока предыдущие методы создания квантовых ячеек полагаются на дорогостоящие эпитаксиальные процессы, производство с использованием коллоидного синтеза позволило повысить ценовую эффективность. Тонкие плёнки нанокристаллов получаются в процессе, известном как «спин-покрытие». Он включает размещение квантовых ячеек в виде раствора на плоском субстрате, который затем вращается с большой скоростью. Раствор распределяется равномерно, а субстрат вращается до тех пор, пока не будет достигнута требуемая толщина слоя.
Фотоэлектрические ячейки, основанные на цветосенсибилизированных коллоидных плёнках TiO2 были открыты в 1991году и оказались многообещающими по своей эффективности в преобразовании световой энергии в электрическую. В связи с низкой стоимостью материалов они невероятно обнадёживают в поиске коммерчески жизнеспособных возобновляемых источников энергии.
Несмотря на то, что исследования до сих пор находятся в зачаточном состоянии, в будущем квантовые ячейки, основанные на фотоэлектричестве, могут обладать преимуществами, такими, как механическая подвижность (квантовые ячейки на основе полимерных композитов), низкая стоимость, при производстве «чистой» энергии.

Нанокристаллические солнечные батареи Нанокристаллические солнечные батареи - солнечные батареи, основанные на кремниевой подложке, с покрытием из нанокристаллов.Пока

Слайд 17Полимерные солнечные батареи
Полимерные солнечные батареи - разновидность солнечных батарей; которые

производят электричество из солнечного света. Относительно новая технология, активно исследуемая в университетах, национальных лаборатироиях и нескольких компаниях по всему миру. Демонстрируются устройства-прототипы с эффективностью конверсии энергии 5%.
В сравнении с устройствами, основанными на кремниевой технологии, полимерные солнечные батареи легки, (что важно для автономных датчиков малых размеров), доступны, недороги в производстве, гибки, оказывают незначительное влияние на окружающую среду, однако энергетический выход едва достигает 1/4 обычных кремниевых солнечных батарей. Полимерные солнечные батареи также страдают значительным эффектом деградации: их эффективность снижается под воздействием окружающей среды. Хорошие защитные покрытия до сих пор не разработаны.
Открытым вопросом остаётся степень коммерческой конкуренции с кремниевыми солнечными батареями. Несмотря на то, что полимерные ячейки относительно дёшевы в производстве, индустрия кремниевых солнечных батарей имеет важное промышленное преимущество, будучи способной использовать кремниевую инфраструктуру, развитую для компьютерной индустрии. Однако, производители солнечных батерей находятся в невыгодном проложении, поскольку вынуждены конкурировать с (более крупной) компьютерной индустрией в снабжении высококачественным кремнием.
Эффективность остаётся проблемой для этого типа технологии. Традиционные кремниевые батареи достигают эффективности 15%. Наивысшая эффективность достигнута для солнечных батарей, используемых для питания космических спутников. Такие батареи демонстрируют эффективность до 40% однако, соответственно, на два порядка выше по магнитуде кремниевых батарей.
Полимерные солнечные батареи Полимерные солнечные батареи - разновидность солнечных батарей; которые производят электричество из солнечного света. Относительно

Слайд 18Цветосенсибилизированные солнечные батареи
Цветосенсибилизированные солнечные батареи - фотоэлектрохимические ячейки, в которых используются

фотосенсибилизированные мезопористые оксидные полупроводники с широкой запрещённой зоной. Эти ячейки открыты в 1991 году М.Гретцелем (Michael Graetzel) и др., по имени которого и получили название ячеек Гретцеля.
Солнечные батареи этого типа многообещающи, поскольку изготавливаются из дешёвых материалов и не требуют сложной аппаратуры при производстве. Ячейки имеют простую структуру, состоят из двух электродов и йодсодержащего электролита. Один электрод состоит из высокопористого насыщенного красителем нанокристаллического диоксида титана (nc-TiO2), нанесённого на прозрачную электропроводящую подложку. Другим электродом является просто прозрачная электропроводящая подложка. Работа ячейки часто сравнивается с фотосинтезом, поскольку оба процесса используют окислительно-восстановительную реакцию, протекающую в электролите. Эффективность преобразования энергии в ячейке ещё не достигла уровня кремниевых солнечных батарей. В настоящее время она составляет около 10%. Теоретически возможно достичь уровня в 33%.

Цветосенсибилизированные солнечные батареиЦветосенсибилизированные солнечные батареи - фотоэлектрохимические ячейки, в которых используются фотосенсибилизированные мезопористые оксидные полупроводники с широкой

Слайд 19Принцип действия
Солнечный свет поступает сквозь электропроводящий стеклянный электрод, насыщенный красителем, где

поглощается. Когда краситель поглощает свет, один из электронов его молекулы переходит из основного состояния в возбуждённое состояние. Это явление называется «фотовозбуждение». Возбуждённый электрон перемещается от красителя в зону проводимости TiO2. Переход происходит очень быстро; он занимает только 10-15секунды. В TiO2 электрон дуффундирует через TiO2-плёнку, достигает стеклянного электрода и далее по проводнику стекает во второй электрод. Молекула красителя с потерей электрона окисляется. Восстановление молекулы красителя в первоначальное состояние происходит путём получение электрона от йодид-иона, превращая его в молекулу йода, которая в свою очередь диффундирует к противоположному электроду, получает от него электрон и снова становится йодид-ионом. По такому принципу цветосенсибилизированная солнечная батарея преобразует солнечную энергию в электрический ток, протекающий по внешнему проводнику.
Принцип действияСолнечный свет поступает сквозь электропроводящий стеклянный электрод, насыщенный красителем, где поглощается. Когда краситель поглощает свет, один

Слайд 20Новые достижения (август 2006)
В качестве альтернативы традиционной неорганической фотоэлектроэнергетике, цветосенсибилизированные солнечные

батареи используют слой инкапсулированных наночастиц в сочетании с высокопроводящей ионной жидкостью. К сожалению, ионные жидкости, показывающие высокую эффективность конверсии при использованиии в этих новых солнечных батареях, термически и химически не стабильны и способны терять эффективность. Но исследователи из Ecole Polytechnique Federale de Lausanne (Лозанна, Швейцария) достигли успеха, используя в качестве новой устойчивой ионной жидкости - 1-этил-3-метилимидазолинтетрацианоборат (EMIB(CN)4), достигли уровня эффективности преобразования энергии 7% при полной освещённости даже после термического или светового старения.
Для подтверждения химической и термической стабильности их солнечных батарей исследователи подвергали устройство нагреванию до 80°C в темноте на протяжении 1000 часов, а затем на свету при 60°C в течение тех же 1000 часов. После нагревания в темноте и на свету 90% исходной фотоэлектрической эффективности сохранилось - впервые такая превосходная термическая стабильность наблюдалась для жидкого ионного электролита с высокой эффективностью конверсии. В противоположность кремниевым солнечным батареям, чья производительность падает с ростом температуры, цветосенсибилизированные солнечные батареи испытывают лишь незначительное изменение, когда их температура возрастает от комнатной до 60°C.

Новые достижения (август 2006)В качестве альтернативы традиционной неорганической фотоэлектроэнергетике, цветосенсибилизированные солнечные батареи используют слой инкапсулированных наночастиц в
