Презентация, доклад на тему Соединение проводников 8 класс
Содержание
- 1. Соединение проводников 8 класс
- 2. Пятый лишнийПифагорВольтаОмКулонАмпер

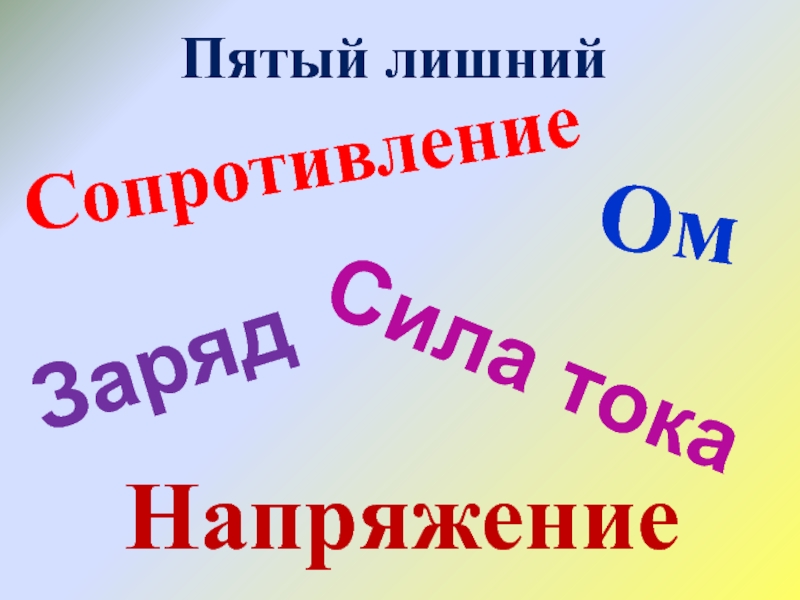

- 3. Пятый лишнийСила токаЗарядНапряжениеОмСопротивление
- 4. Ответьте на вопросы:Что называется сопротивлением?В чём причина
- 5. По графику сравните электрическое сопротивление проводников.UI123
- 6. Слайд 6

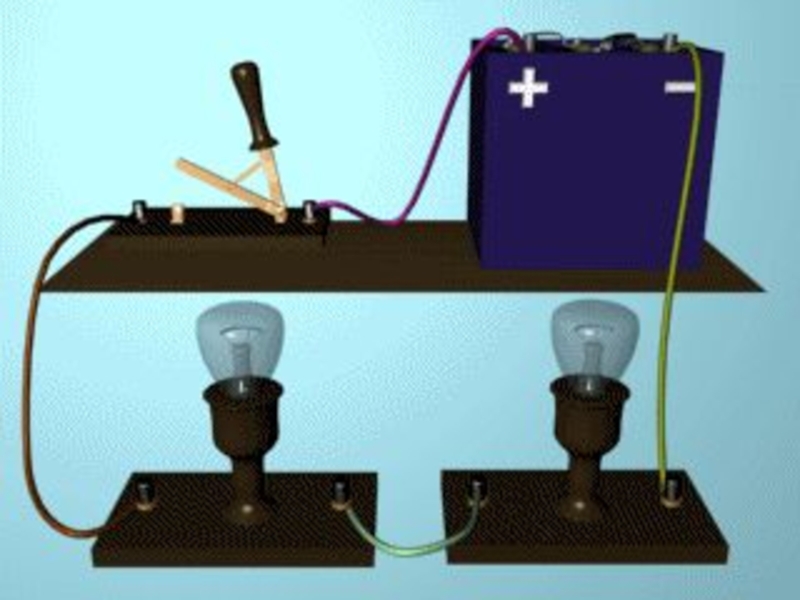

- 7. Последовательное соединениеR1R2
- 8. Слайд 8

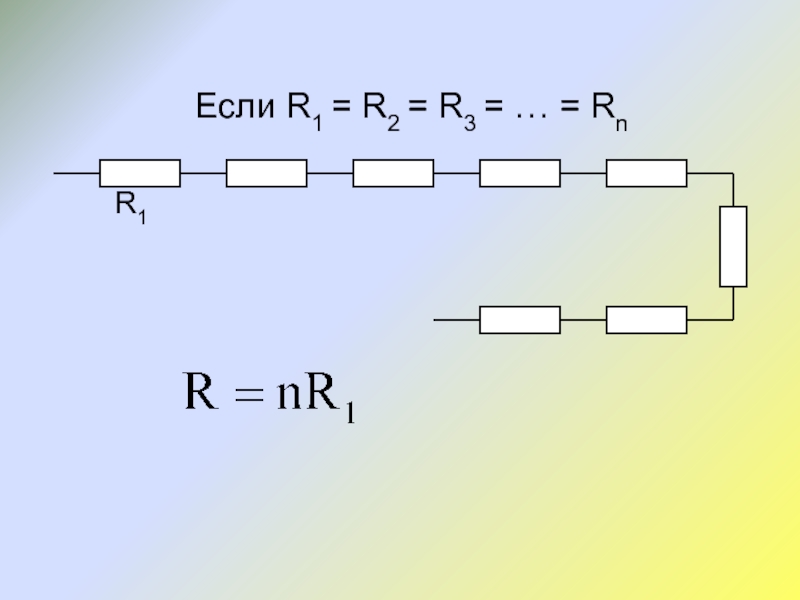

- 9. R1Если R1 = R2 = R3 = … = Rn
- 10. Примеры использования последовательного соединенияОсвещение в вагонахпоездовЛампочки ёлочной электрической гирлянды

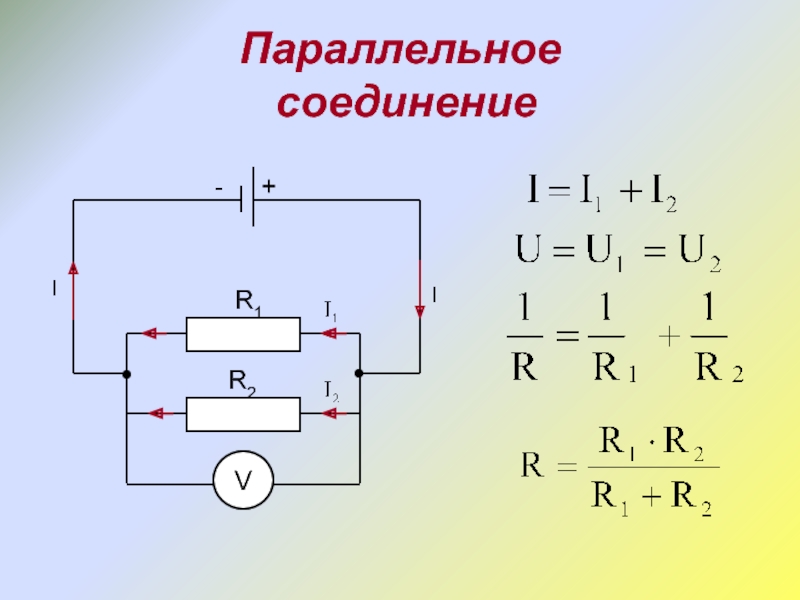

- 11. Параллельное соединение

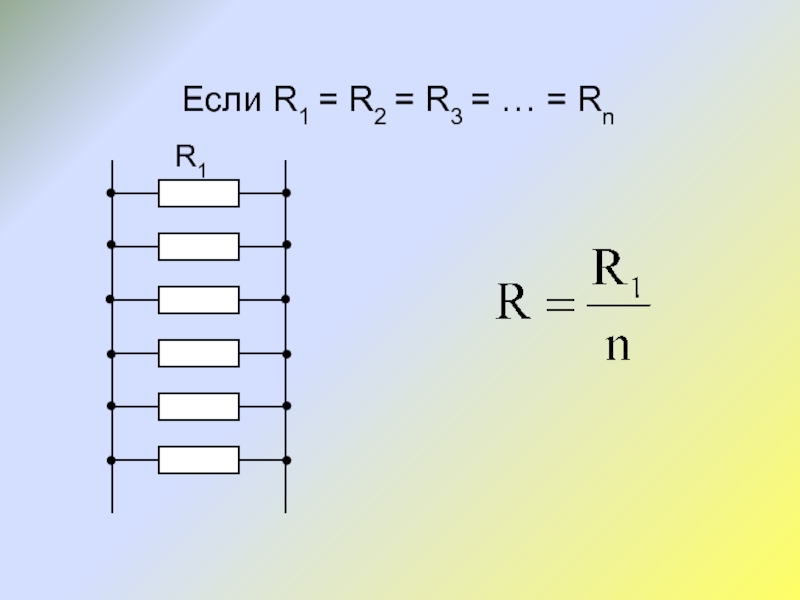

- 12. R1Если R1 = R2 = R3 = … = Rn
- 13. ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ параллельного СОЕДИНЕНИЯПотребители в быту и
- 14. Слайд 14
- 15. Пример последовательного соединения: гирлянда.Пример параллельного соединения: потребители
- 16. Вольтметр V1 показывает 12 В. каковы показания амперметра и вольтметра V2?6 Ом2 ОмR1R2Решение:
- 17. Амперметр А показывает силу тока 1,6 А
- 18. Домашнее задание: § 48,49, упр. 22(1), 23(1)Спасибо за урок!
Пятый лишнийПифагорВольтаОмКулонАмпер
Слайд 4Ответьте на вопросы:
Что называется сопротивлением?
В чём причина сопротивления?
От каких параметров зависит
сопротивление проводника?
Сформулируйте закон Ома для участка цепи.
Силу тока в цепи увеличили в два раза. Как изменилось сопротивление проводника?
Напряжение в цепи уменьшили в два раза. Как изменилось сопротивление проводника?
Длину проводника уменьшили в три раза. Как изменилось сопротивление проводника?
Проволоку согнули пополам. Как изменилось сопротивление проволоки?
Сформулируйте закон Ома для участка цепи.
Силу тока в цепи увеличили в два раза. Как изменилось сопротивление проводника?
Напряжение в цепи уменьшили в два раза. Как изменилось сопротивление проводника?
Длину проводника уменьшили в три раза. Как изменилось сопротивление проводника?
Проволоку согнули пополам. Как изменилось сопротивление проволоки?
Слайд 10Примеры использования последовательного соединения
Освещение в вагонах
поездов
Лампочки ёлочной электрической гирлянды

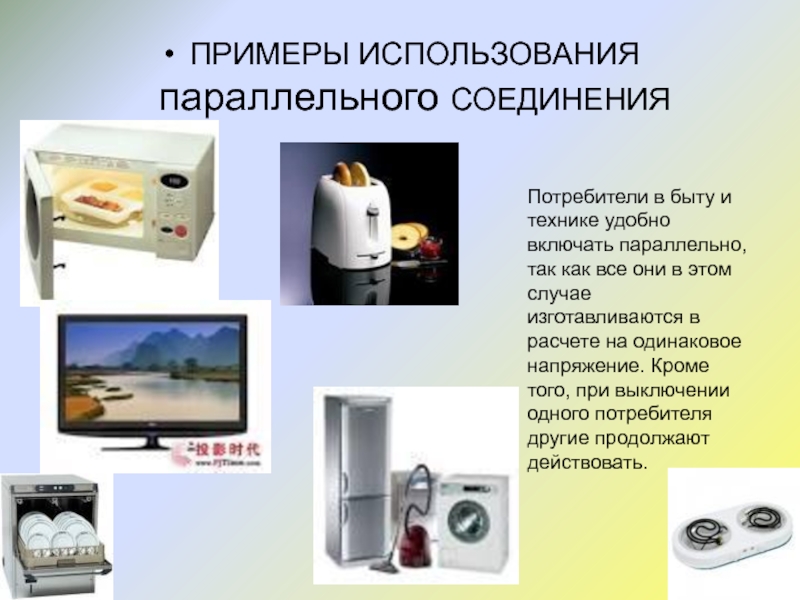

Слайд 13ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ параллельного СОЕДИНЕНИЯ
Потребители в быту и технике удобно включать параллельно,
так как все они в этом случае изготавливаются в расчете на одинаковое напряжение. Кроме того, при выключении одного потребителя другие продолжают действовать.

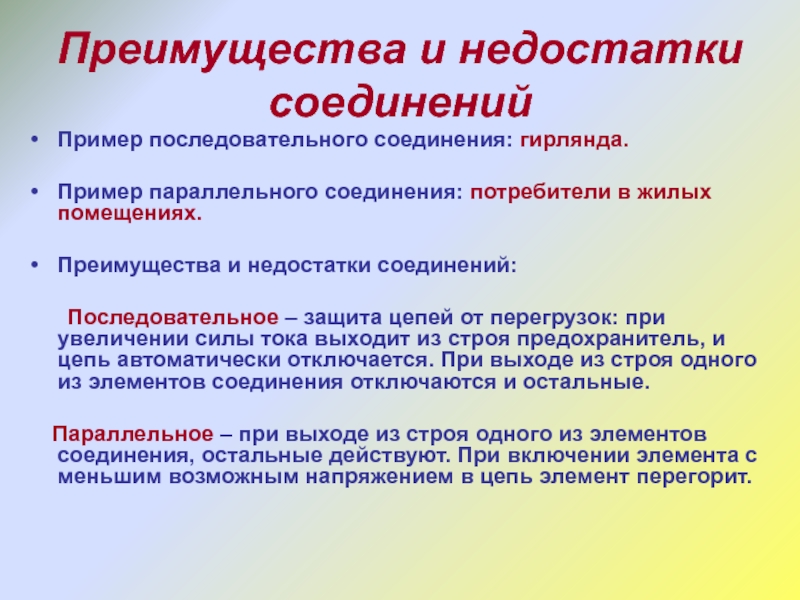

Слайд 15Пример последовательного соединения: гирлянда.
Пример параллельного соединения: потребители в жилых помещениях.
Преимущества
и недостатки соединений:
Последовательное – защита цепей от перегрузок: при увеличении силы тока выходит из строя предохранитель, и цепь автоматически отключается. При выходе из строя одного из элементов соединения отключаются и остальные.
Параллельное – при выходе из строя одного из элементов соединения, остальные действуют. При включении элемента с меньшим возможным напряжением в цепь элемент перегорит.
Последовательное – защита цепей от перегрузок: при увеличении силы тока выходит из строя предохранитель, и цепь автоматически отключается. При выходе из строя одного из элементов соединения отключаются и остальные.
Параллельное – при выходе из строя одного из элементов соединения, остальные действуют. При включении элемента с меньшим возможным напряжением в цепь элемент перегорит.
Преимущества и недостатки соединений

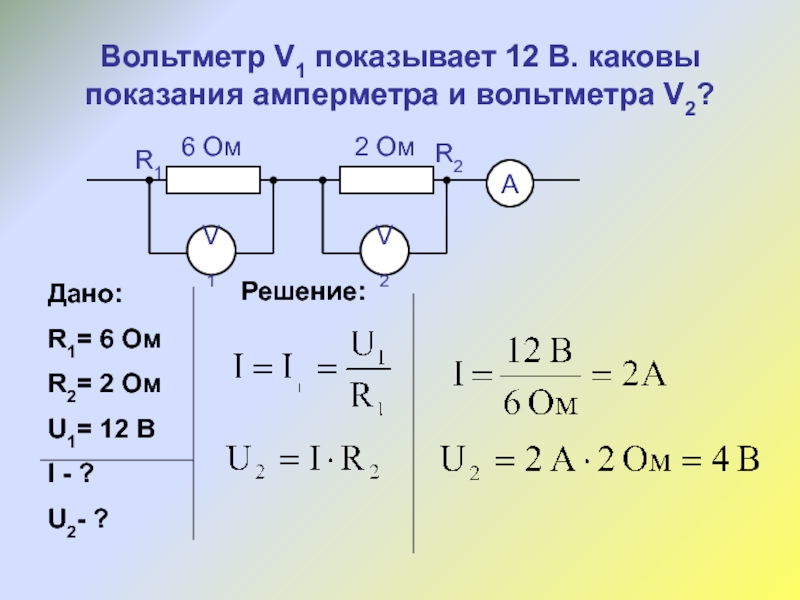

Слайд 16Вольтметр V1 показывает 12 В. каковы показания амперметра и вольтметра V2?
6
Ом
2 Ом
R1
R2
Решение:

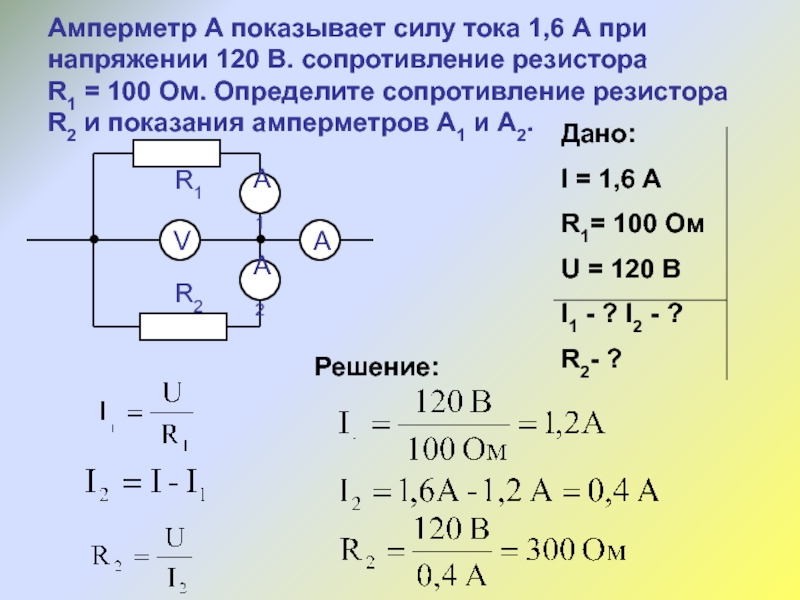

Слайд 17Амперметр А показывает силу тока 1,6 А при напряжении 120 В.
сопротивление резистора
R1 = 100 Ом. Определите сопротивление резистора R2 и показания амперметров А1 и А2.
R1
R2
Решение:
