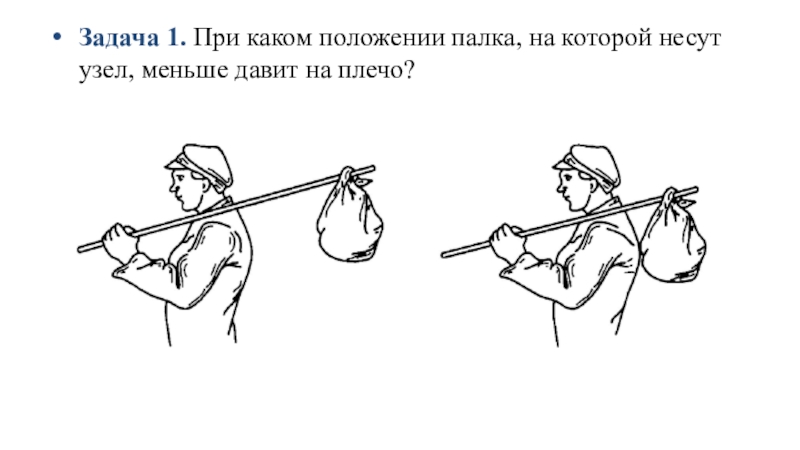

- 12. Задача 1. При каком положении палка, на которой несут узел, меньше давит на плечо?

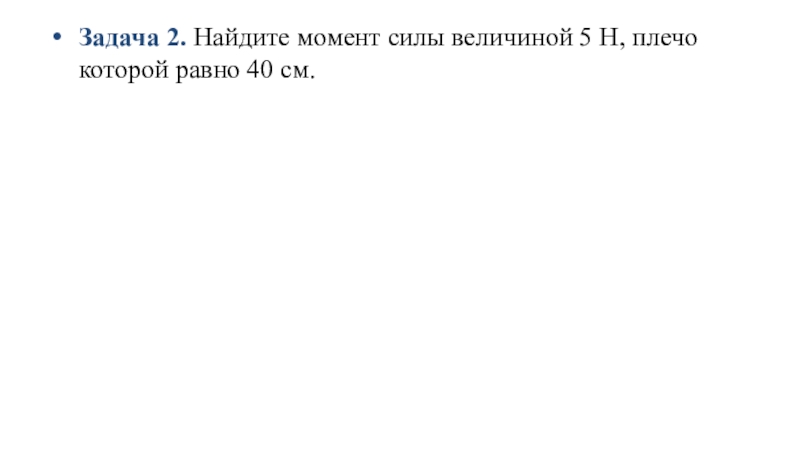

- 13. Задача 2. Найдите момент силы величиной 5 Н, плечо которой равно 40 см.
- 14. Задача 3. К концам палки длиной 50
- 15. Задача 4. Какое давление на землю производит
- 16. Задача 5. Может ли рабочий при помощи
- 17. Задача 6. Моторы корабля при движении со
- 18. Домашнее заданиеПовторить §§58-65, готовиться к к.р.;Решить задачи
Простые механизмы служат для преобразования механического действия на тело, позволяя изменить точку приложения силы, ее модуль и направление.Рычаг — это любое твердое тело, которое может поворачиваться относительно неподвижной опоры или оси.Рычаг первого рода — это рычаг,
Слайд 1Решение задач по теме
Рычаги
Если ученик в школе не научился сам ничего
творить, то в жизни он всегда будет только подражать, т.к. мало таких, которые бы, научившись копировать, умели сделать самостоятельно применение этих сведений.

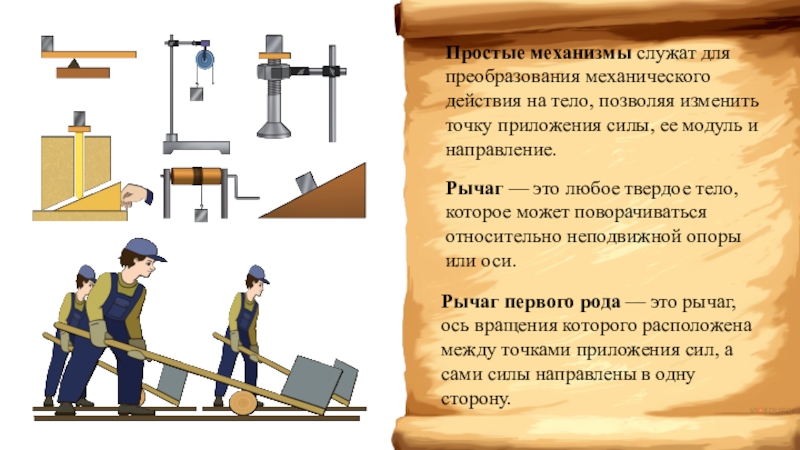

Слайд 2Простые механизмы служат для преобразования механического действия на тело, позволяя изменить
точку приложения силы, ее модуль и направление.
Рычаг — это любое твердое тело, которое может поворачиваться относительно неподвижной опоры или оси.
Рычаг первого рода — это рычаг, ось вращения которого расположена между точками приложения сил, а сами силы направлены в одну сторону.

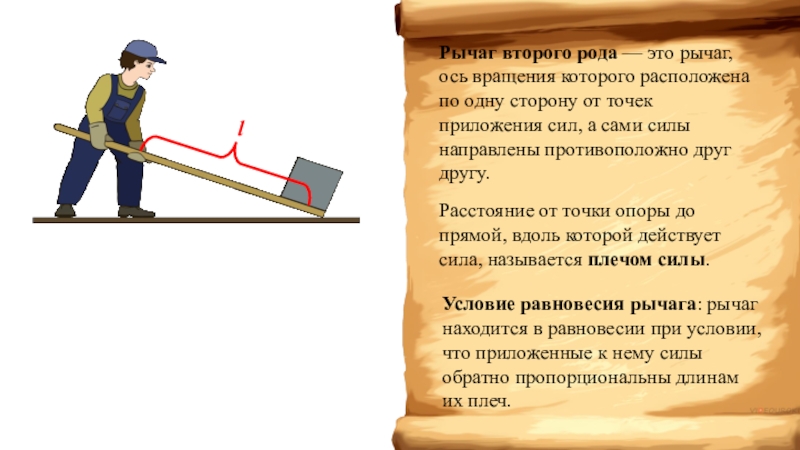

Слайд 3Рычаг второго рода — это рычаг, ось вращения которого расположена по
одну сторону от точек приложения сил, а сами силы направлены противоположно друг другу.
Расстояние от точки опоры до прямой, вдоль которой действует сила, называется плечом силы.
Условие равновесия рычага: рычаг находится в равновесии при условии, что приложенные к нему силы обратно пропорциональны длинам их плеч.
l

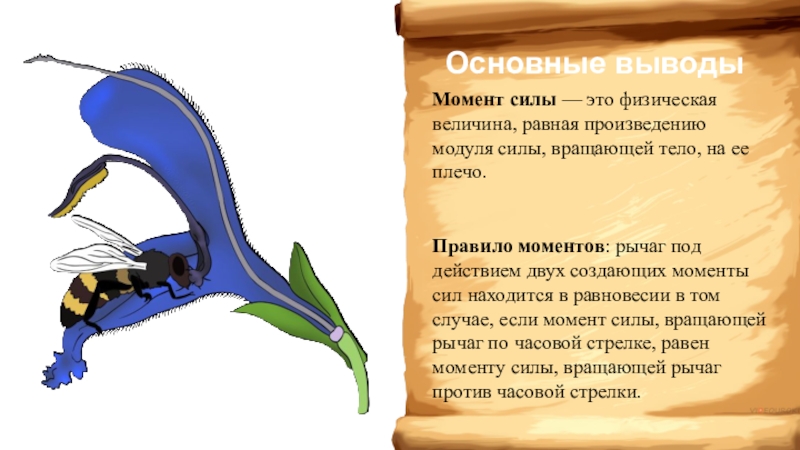

Слайд 4Момент силы — это физическая величина, равная произведению модуля силы, вращающей
тело, на ее плечо.
Правило моментов: рычаг под действием двух создающих моменты сил находится в равновесии в том случае, если момент силы, вращающей рычаг по часовой стрелке, равен моменту силы, вращающей рычаг против часовой стрелки.
Основные выводы

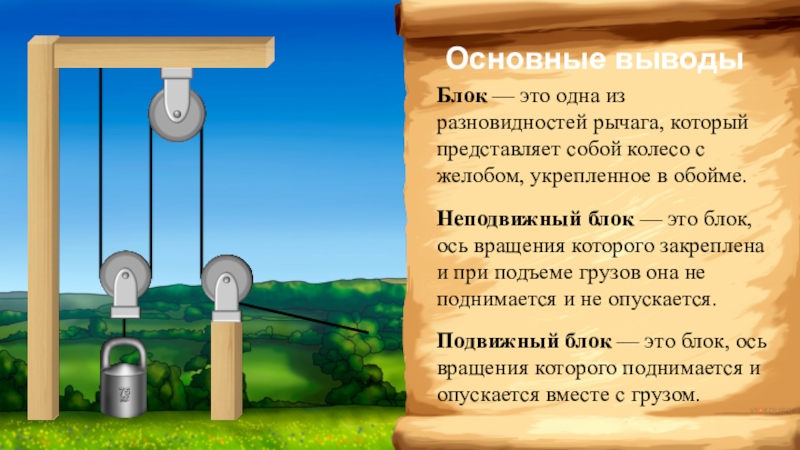

Слайд 5Блок — это одна из разновидностей рычага, который представляет собой колесо
с желобом, укрепленное в обойме.
Основные выводы
Неподвижный блок — это блок, ось вращения которого закреплена и при подъеме грузов она не поднимается и не опускается.
Подвижный блок — это блок, ось вращения которого поднимается и опускается вместе с грузом.
Слайд 6Неподвижный блок не дает выигрыша в силе, а лишь меняет ее
направление.
Основные выводы
Подвижный блок, если пренебречь трением и весом самого блока, дает выигрыш в силе в два раза.
«Золотое правило механики»: согласно которому во сколько раз мы выигрываем в силе, во столько же раз проигрываем в пути:
Слайд 7Коэффициент полезного действия механизма показывает, какую часть от совершенной прилагаемой силой
работы составляет полезная работа.
Основные выводы
Полезная работа всегда меньше совершенной.
Коэффициент полезного действия любого механизма меньше 100%.

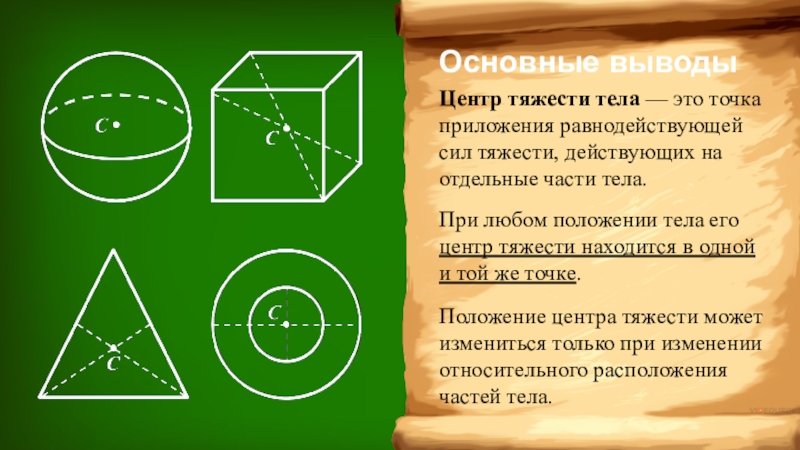

Слайд 8Центр тяжести тела — это точка приложения равнодействующей сил тяжести, действующих
на отдельные части тела.
Основные выводы
При любом положении тела его центр тяжести находится в одной и той же точке.
Положение центра тяжести может измениться только при изменении относительного расположения частей тела.

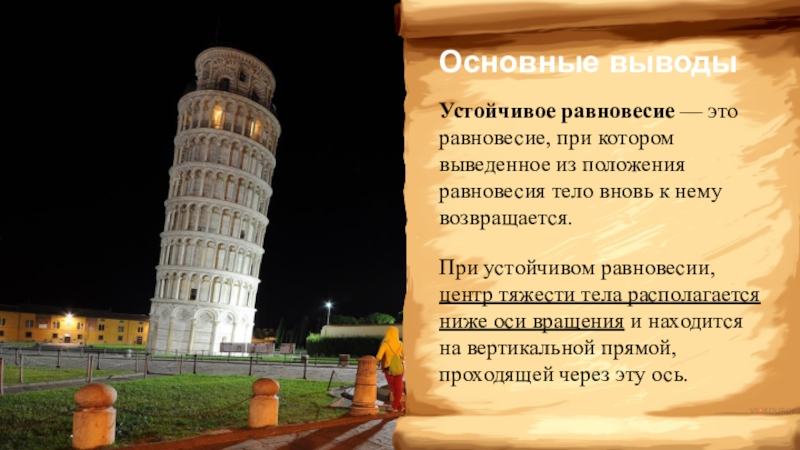

Слайд 9Устойчивое равновесие — это равновесие, при котором выведенное из положения равновесия
тело вновь к нему возвращается.
Основные выводы
При устойчивом равновесии, центр тяжести тела располагается ниже оси вращения и находится на вертикальной прямой, проходящей через эту ось.

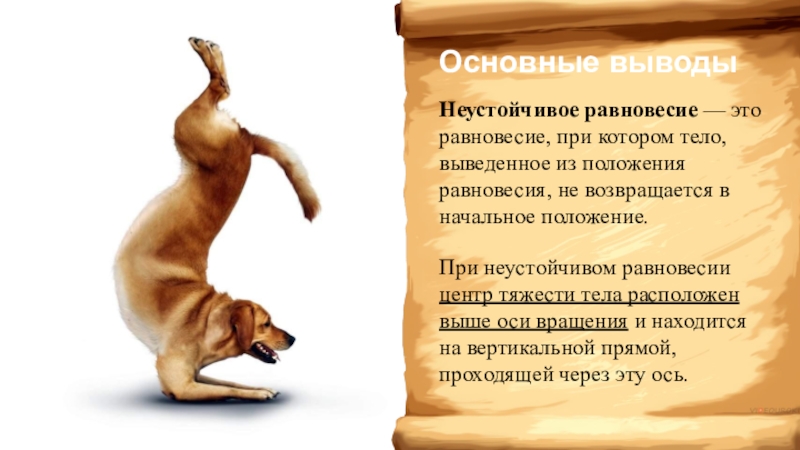

Слайд 10Неустойчивое равновесие — это равновесие, при котором тело, выведенное из положения
равновесия, не возвращается в начальное положение.
Основные выводы
При неустойчивом равновесии центр тяжести тела расположен выше оси вращения и находится на вертикальной прямой, проходящей через эту ось.
Слайд 11Если при отклонении или перемещении тела оно остается в равновесии, то
равновесие называется безразличным.
Основные выводы
При безразличном равновесии ось вращения тела проходит через его центр тяжести, при этом центр тяжести тела остается на одном и том же уровне при любых положениях тела.
Слайд 14Задача 3. К концам палки длиной 50 см приложены две параллельные
силы: 600 Н и 400 Н. Найдите их равнодействующую и точку ее приложения.
Слайд 15Задача 4. Какое давление на землю производит строитель массой 65 кг,
равномерно поднимая на неподвижном блоке мешок с песком массой 40 кг?

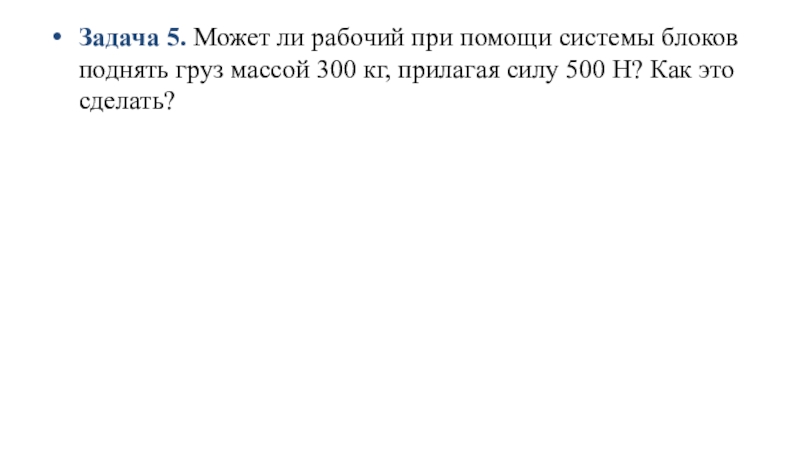

Слайд 16Задача 5. Может ли рабочий при помощи системы блоков поднять груз
массой 300 кг, прилагая силу 500 Н? Как это сделать?

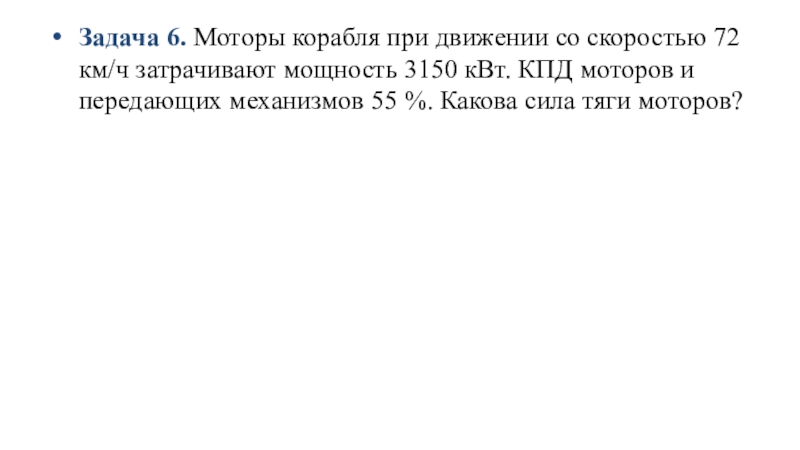

Слайд 17Задача 6. Моторы корабля при движении со скоростью 72 км/ч затрачивают
мощность 3150 кВт. КПД моторов и передающих механизмов 55 %. Какова сила тяги моторов?

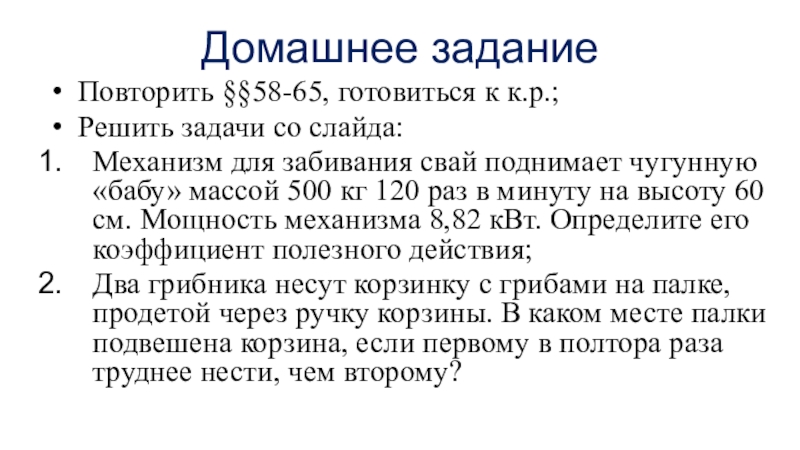

Слайд 18Домашнее задание
Повторить §§58-65, готовиться к к.р.;
Решить задачи со слайда:
Механизм для забивания
свай поднимает чугунную «бабу» массой 500 кг 120 раз в минуту на высоту 60 см. Мощность механизма 8,82 кВт. Определите его коэффициент полезного действия;
Два грибника несут корзинку с грибами на палке, продетой через ручку корзины. В каком месте палки подвешена корзина, если первому в полтора раза труднее нести, чем второму?
