Презентация, доклад на тему Әр түрлі ортадағы электр тогы
Содержание
- 1. Әр түрлі ортадағы электр тогы
- 2. Диэлектриктер-дистелген су.Өткізгіштер- тұздардың, қышқылдардың судағы ерітінділері.Жартылай өткізгіштер-балқытылған
- 3. Ауа - диэлектрикэлектр тасымалдау желілері ауалық конденсатор-
- 4. Жартылай өткізгіштердегі электр тогыЖартылай өткізгіштердің металдардан айырмашылығыа)
- 5. Жартылай өткізгіштердегі электр тогы2 жартылай өткізгіштіктердің түйісуіКері
- 6. Вакуумдегі электр тогыТермоэлектрондық эмиссияВакуумq тасушылар жоқКатодты қыздырсақ
Диэлектриктер-дистелген су.Өткізгіштер- тұздардың, қышқылдардың судағы ерітінділері.Жартылай өткізгіштер-балқытылған селенЭлектролиттік диссоциация(бөлу)ЭлектролизИондық өткізгіштік!Зат тасымалдануыФарадей заңыҚолданылуы: 1. Таза металдарды алу.2. Гальваностегия.3.ГальванопластикаВольт-амперлік сипаттамаСұйықтардағы электр тогыБейне материалБейне материал

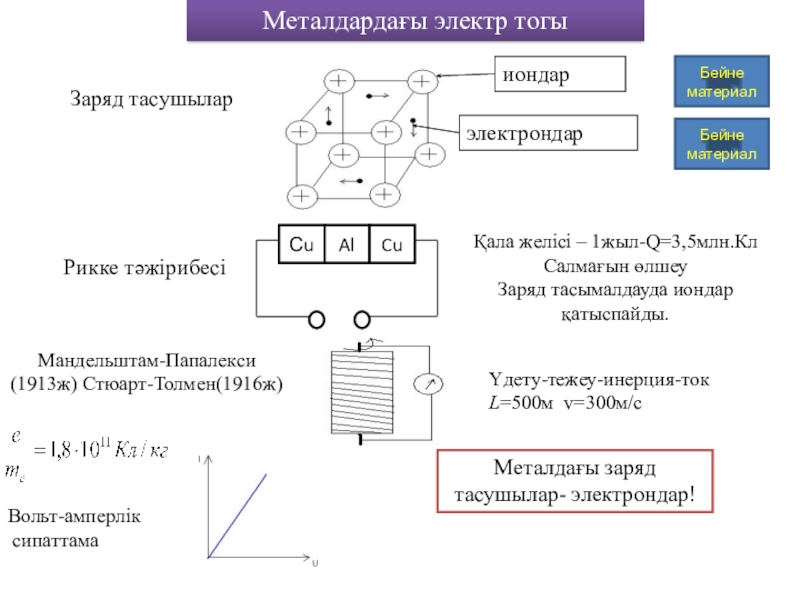

Слайд 1Металдардағы электр тогы
Заряд тасушылар
Рикке тәжірибесі
Қала желісі – 1жыл-Q=3,5млн.Кл Салмағын өлшеу
Заряд тасымалдауда
иондар қатыспайды.

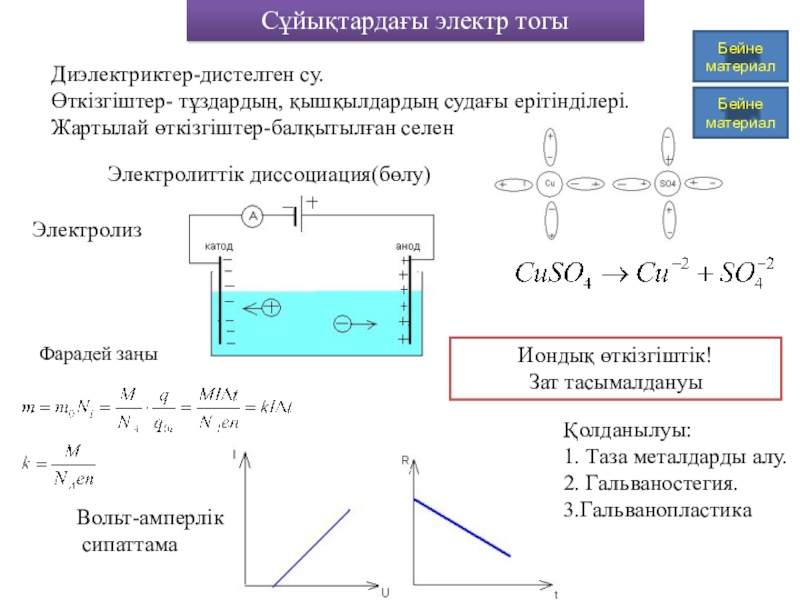

Слайд 2Диэлектриктер-дистелген су.
Өткізгіштер- тұздардың, қышқылдардың судағы ерітінділері.
Жартылай өткізгіштер-балқытылған селен
Электролиттік диссоциация(бөлу)
Электролиз
Иондық өткізгіштік!
Зат тасымалдануы
Фарадей
заңы
Қолданылуы:
1. Таза металдарды алу.
2. Гальваностегия.
3.Гальванопластика
Вольт-амперлік
сипаттама
Сұйықтардағы электр тогы
Бейне материал
Бейне материал

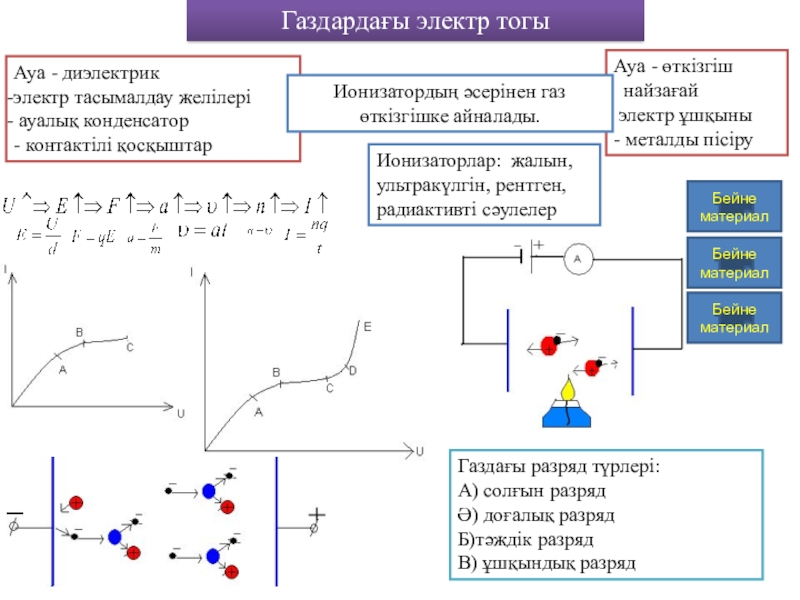

Слайд 3Ауа - диэлектрик
электр тасымалдау желілері
ауалық конденсатор
- контактілі қосқыштар
Ауа - өткізгіш
найзағай
электр ұшқыны
- металды пісіру
электр ұшқыны
- металды пісіру
Газдардағы электр тогы
Ионизатордың әсерінен газ өткізгішке айналады.
Ионизаторлар: жалын, ультракүлгін, рентген, радиактивті сәулелер
Газдағы разряд түрлері:
А) солғын разряд
Ә) доғалық разряд
Б)тәждік разряд
В) ұшқындық разряд
Бейне материал
Бейне материал
Бейне материал

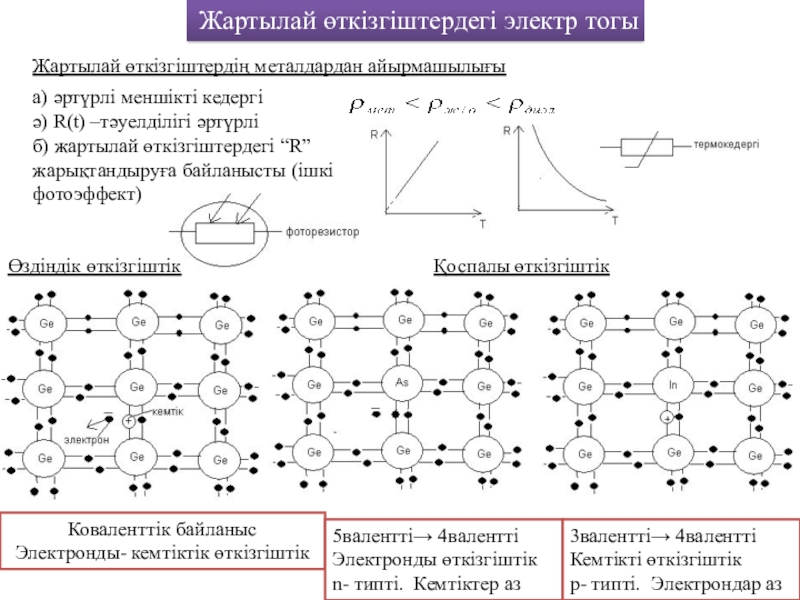

Слайд 4Жартылай өткізгіштердегі электр тогы
Жартылай өткізгіштердің металдардан айырмашылығы
а) әртүрлі меншікті кедергі
ә) R(t)
–тәуелділігі әртүрлі
б) жартылай өткізгіштердегі “R” жарықтандыруға байланысты (ішкі фотоэффект)
б) жартылай өткізгіштердегі “R” жарықтандыруға байланысты (ішкі фотоэффект)
Өздіндік өткізгіштік
Коваленттік байланыс
Электронды- кемтіктік өткізгіштік
Қоспалы өткізгіштік
5валентті→ 4валентті Электронды өткізгіштік
n- типті. Кемтіктер аз
3валентті→ 4валентті Кемтікті өткізгіштік
p- типті. Электрондар аз

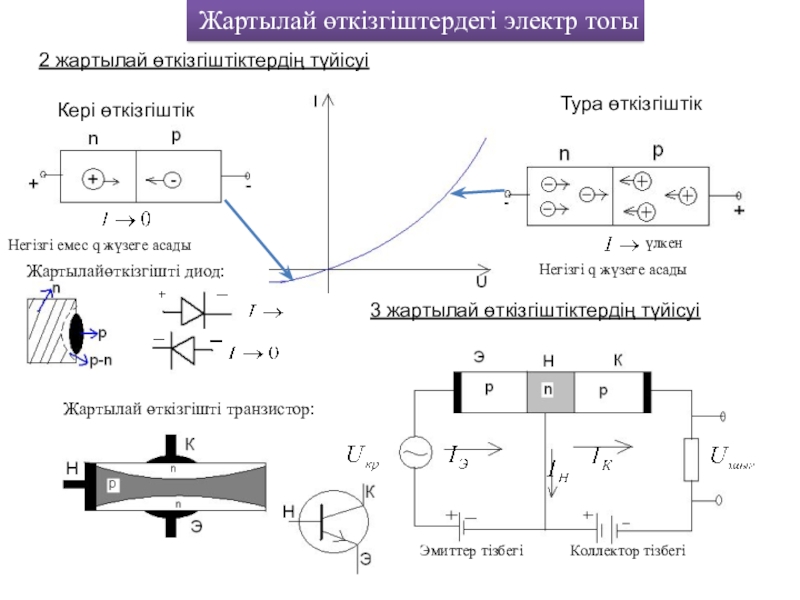

Слайд 5Жартылай өткізгіштердегі электр тогы
2 жартылай өткізгіштіктердің түйісуі
Кері өткізгіштік
Тура өткізгіштік
Негізгі емес q
жүзеге асады
Негізгі q жүзеге асады
үлкен
3 жартылай өткізгіштіктердің түйісуі
Жартылайөткізгішті диод:
Жартылай өткізгішті транзистор:

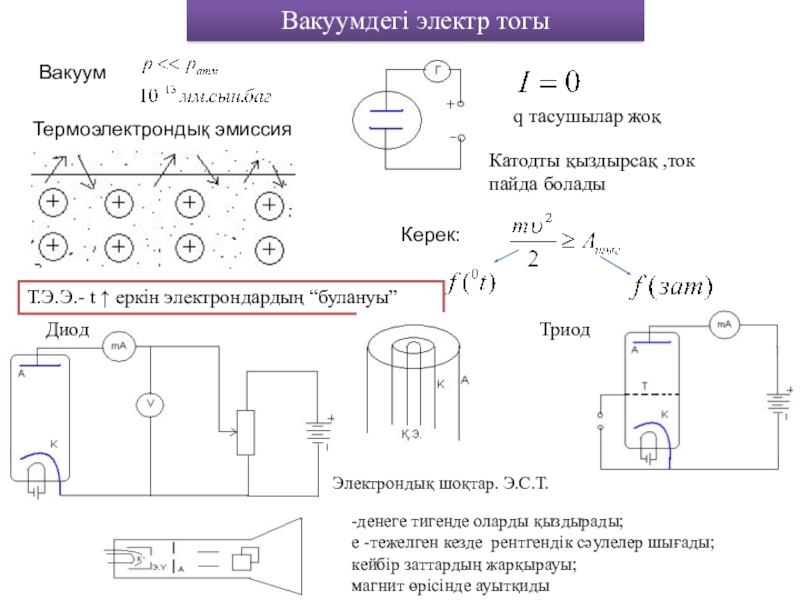

Слайд 6Вакуумдегі электр тогы
Термоэлектрондық эмиссия
Вакуум
q тасушылар жоқ
Катодты қыздырсақ ,ток пайда болады
Керек:
Т.Э.Э.- t
↑ еркін электрондардың “булануы”
Диод
Триод
Электрондық шоқтар. Э.С.Т.
-денеге тигенде оларды қыздырады;
e -тежелген кезде рентгендік сәулелер шығады;
кейбір заттардың жарқырауы;
магнит өрісінде ауытқиды
