Презентация, доклад на тему Приборы для измерения давления, поршневой насос, гидравлический пресс
Содержание
- 1. Приборы для измерения давления, поршневой насос, гидравлический пресс
- 2. В практике для измерения атмосферного давления используют
- 3. УСТРОЙСТВО БАРОМЕТРА1 - корпус2 – гофрированная коробочка3
- 4. МАНОМЕТРЫ.Манометр служит для измерения давлений, больших или меньших атмосферного.

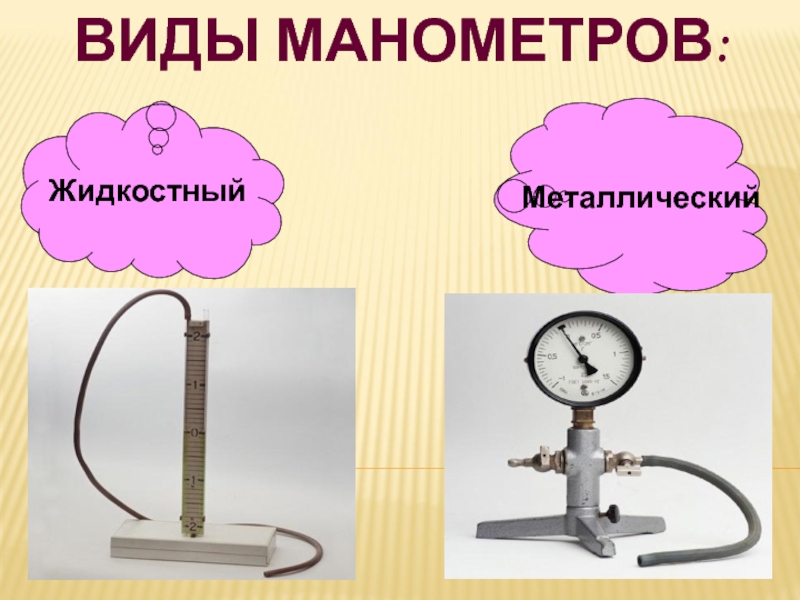

- 5. ВИДЫ МАНОМЕТРОВ:ЖидкостныйМеталлический

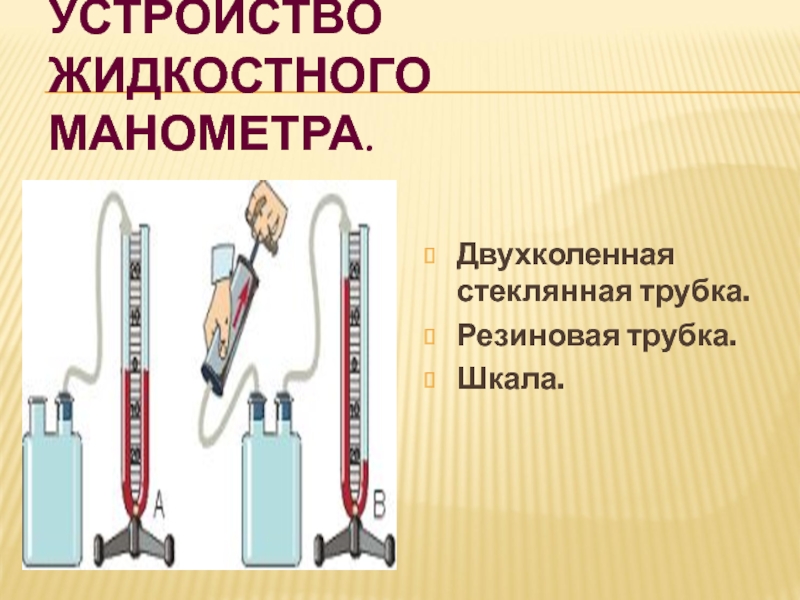

- 6. УСТРОЙСТВО ЖИДКОСТНОГО МАНОМЕТРА.Двухколенная стеклянная трубка.Резиновая трубка.Шкала.
- 7. ПРИНЦИП ДЕЙСТВИЯ МЕТАЛЛИЧЕСКОГО МАНОМЕТРА.При увеличении давления трубка
- 8. ВОДОПРОВОДСхема устройства водопроводаС помощью насоса 2 вода
- 9. ПОРШНЕВОЙ ЖИДКОСТНЫЙ НАСОСВ бак водонапорной башни вода
- 10. Слайд 10

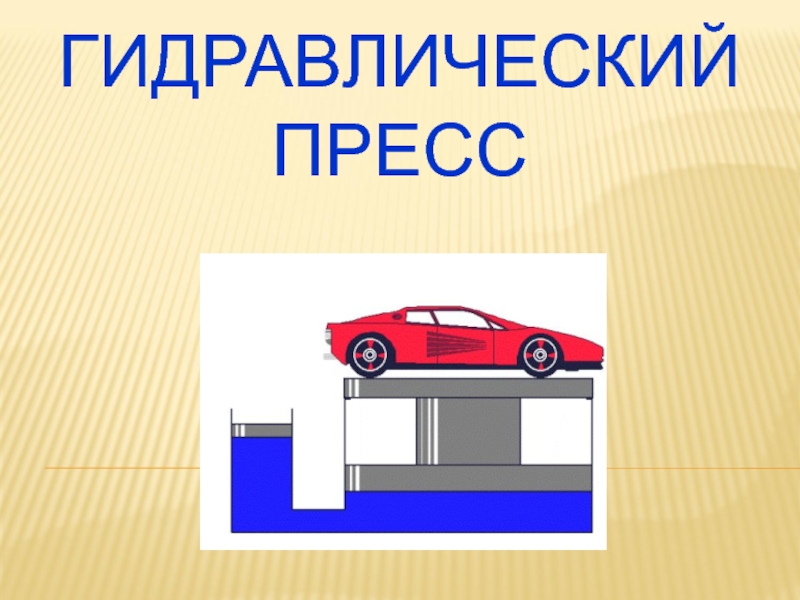

- 11. ГИДРАВЛИЧЕСКИЙ ПРЕСС
- 12. Гидравлический пресс – устройство, позволяющее получить большой выигрыш в силе, прилагая незначительные усилия

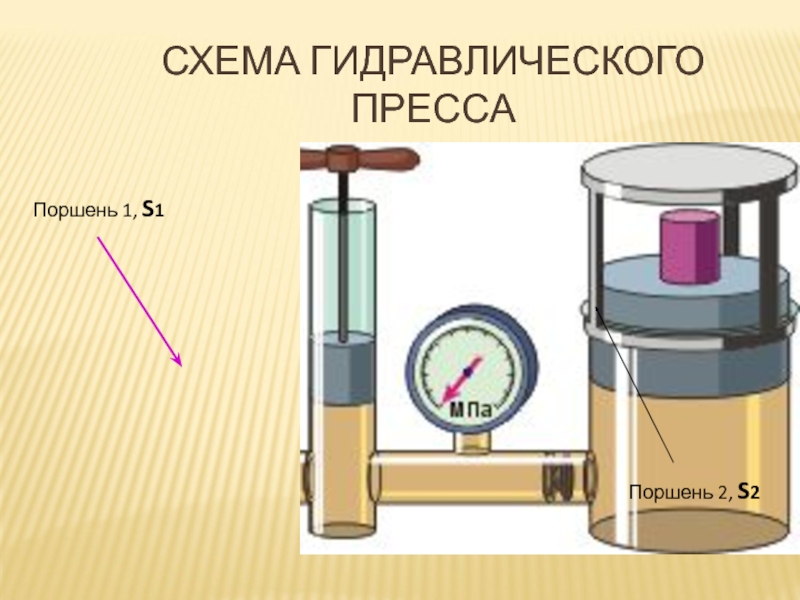

- 13. СХЕМА ГИДРАВЛИЧЕСКОГО ПРЕССАПоршень 1, S1Поршень 2, S2
- 14. Слайд 14
- 15. p1=p2 F1p1p2 S2F2P2=S1F2S2F2F1S2S1
- 16. При работе гидравлического пресса создается
- 17. Гидравлические прессы

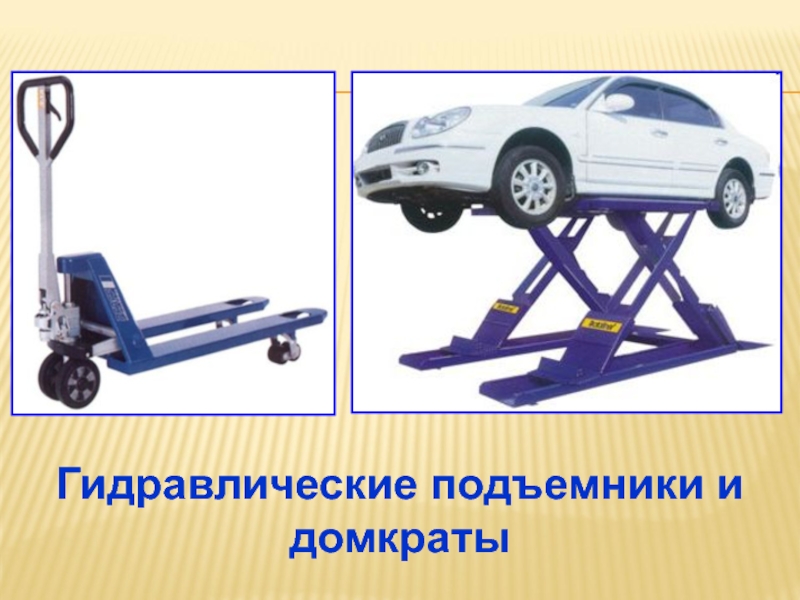

- 18. Гидравлические подъемники и домкраты
- 19. ДОМАШНЕЕ ЗАДАНИЕ: § 43, 45, 46,
- 20. РЕШЕНИЕ ЗАДАЧ
- 21. 1. КАКУЮ СИЛУ НУЖНО ПРИЛОЖИТЬ К МЕНЬШЕМУ

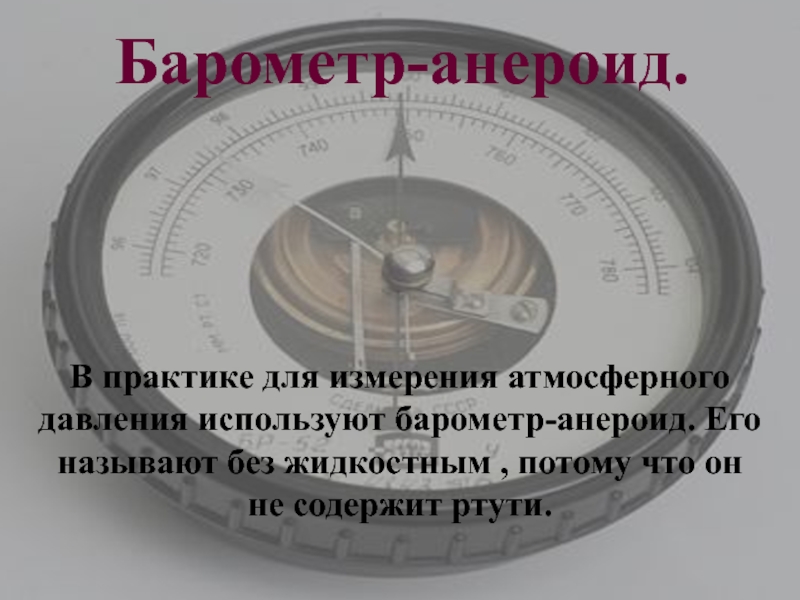

В практике для измерения атмосферного давления используют барометр-анероид. Его называют без жидкостным , потому что он не содержит ртути. Барометр-анероид.
Слайд 2В практике для измерения атмосферного давления используют барометр-анероид. Его называют без
жидкостным , потому что он не содержит ртути.
Барометр-анероид.

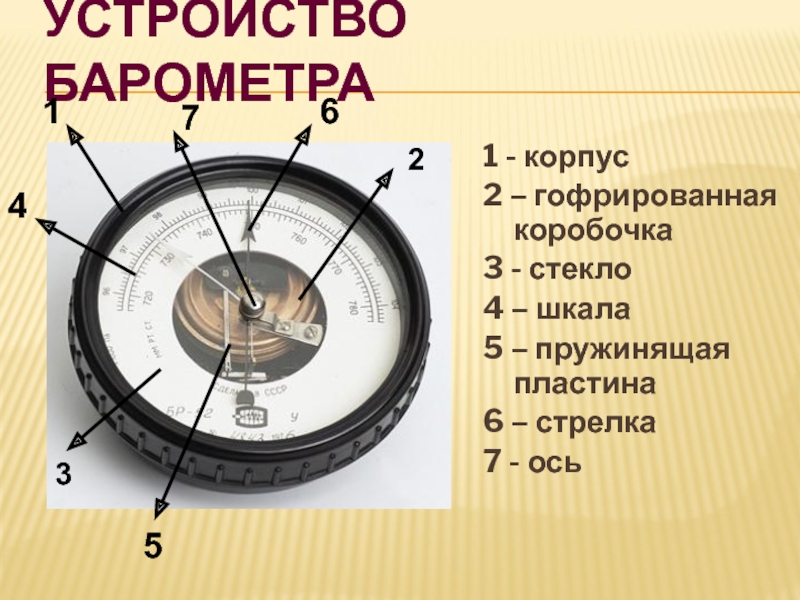

Слайд 3УСТРОЙСТВО БАРОМЕТРА
1 - корпус
2 – гофрированная коробочка
3 - стекло
4 –
шкала
5 – пружинящая пластина
6 – стрелка
7 - ось
5 – пружинящая пластина
6 – стрелка
7 - ось
1
2
3
4
5
6
7
Слайд 7ПРИНЦИП ДЕЙСТВИЯ МЕТАЛЛИЧЕСКОГО МАНОМЕТРА.
При увеличении давления трубка выпрямляется.
При уменьшении давления
трубка благодаря своей упругости возвращается в прежнее положение, а стрелка - к нулевому делению шкалы.
Слайд 8ВОДОПРОВОД
Схема устройства водопровода
С помощью насоса 2 вода поступает в большой бак
с водой, находящийся в водонапорной башне 1. От этой башни вдоль городских улиц на глубине примерно 2,5 м проложены трубы, от которых в каждый отдельный дом идут специальные ответвления, оканчивающиеся кранами.

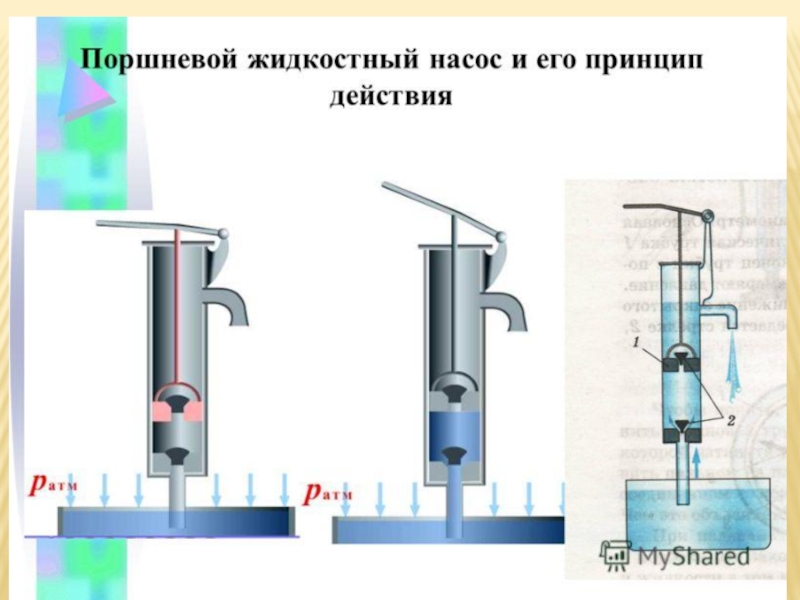

Слайд 9ПОРШНЕВОЙ ЖИДКОСТНЫЙ НАСОС
В бак водонапорной башни вода подается насосами. Это, как
правило, центробежные насосы с электрическим приводом. Мы здесь рассмотрим принцип действия другого насоса, так называемого поршневого жидкостного насоса, изображенного на рисунке 126 .
Слайд 12Гидравлический пресс – устройство, позволяющее получить большой выигрыш в силе, прилагая
незначительные усилия

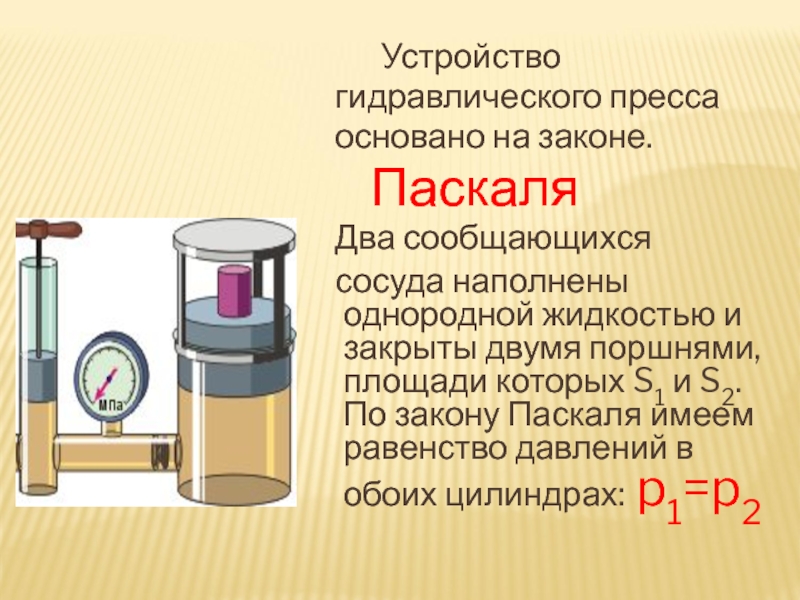

Слайд 14 Устройство
гидравлического пресса
основано на законе.
Паскаля

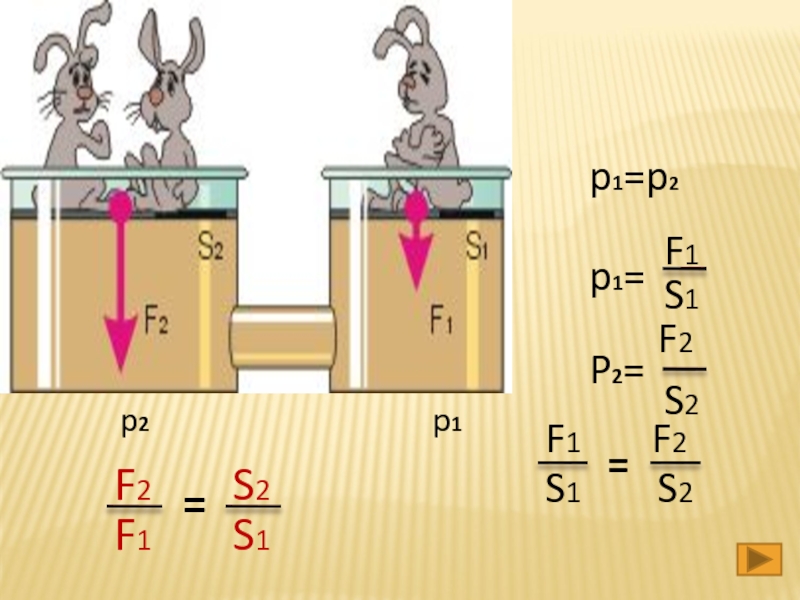

Два сообщающихся
сосуда наполнены однородной жидкостью и закрыты двумя поршнями, площади которых S1 и S2. По закону Паскаля имеем равенство давлений в обоих цилиндрах: p1=p2

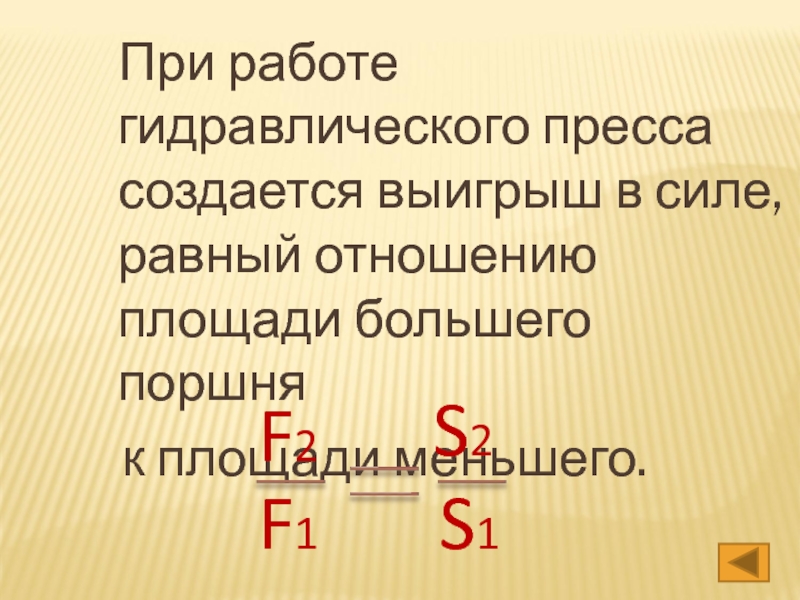

Слайд 16 При работе гидравлического пресса создается выигрыш в силе, равный
отношению площади большего поршня
к площади меньшего.
к площади меньшего.
Слайд 19ДОМАШНЕЕ ЗАДАНИЕ: § 43, 45, 46, 47 УПРАЖНЕНИЕ 23 (1) НАЙТИ: КАК СДЕЛАТЬ ИЗУЧЕННЫЕ
ПРИБОРЫ СВОИМИ РУКАМИ

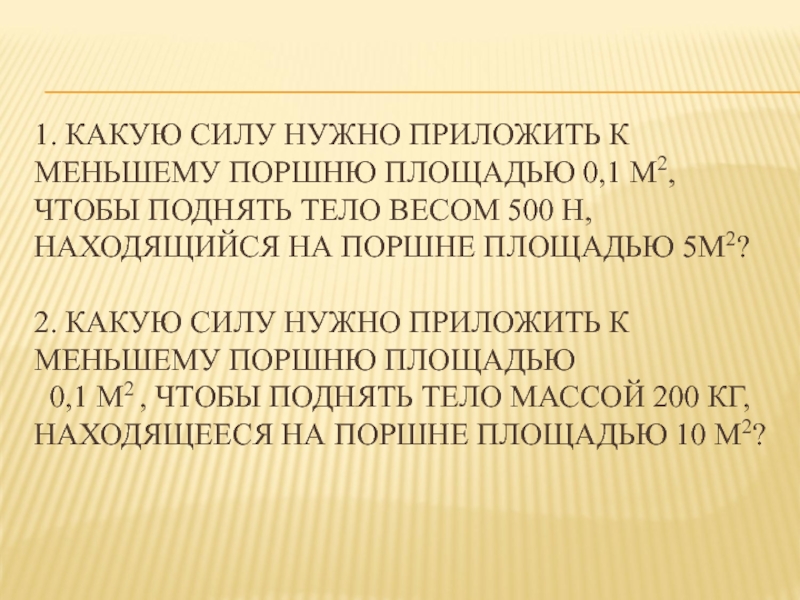

Слайд 211. КАКУЮ СИЛУ НУЖНО ПРИЛОЖИТЬ К МЕНЬШЕМУ ПОРШНЮ ПЛОЩАДЬЮ 0,1 М2,
ЧТОБЫ ПОДНЯТЬ ТЕЛО ВЕСОМ 500 Н, НАХОДЯЩИЙСЯ НА ПОРШНЕ ПЛОЩАДЬЮ 5М2?
2. КАКУЮ СИЛУ НУЖНО ПРИЛОЖИТЬ К МЕНЬШЕМУ ПОРШНЮ ПЛОЩАДЬЮ
0,1 М2 , ЧТОБЫ ПОДНЯТЬ ТЕЛО МАССОЙ 200 КГ, НАХОДЯЩЕЕСЯ НА ПОРШНЕ ПЛОЩАДЬЮ 10 М2?
