Презентация, доклад о физике по физике для 10-11 классов Трансформаторы

О.Б.

2014 год

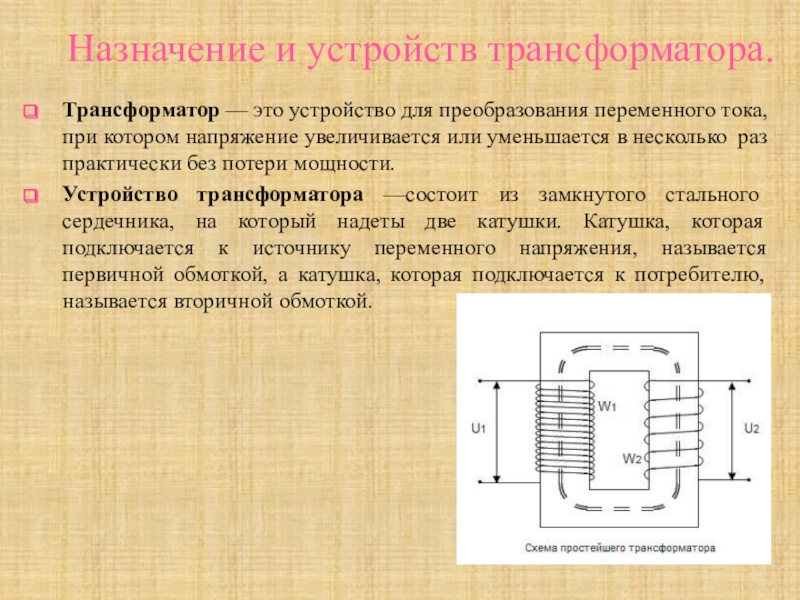

при котором напряжение увеличивается или уменьшается в несколько раз практически без потери мощности.
Устройство трансформатора —состоит из замкнутого стального сердечника, на который надеты две катушки. Катушка, которая подключается к источнику переменного напряжения, называется первичной обмоткой, а катушка, которая подключается к потребителю, называется вторичной обмоткой.

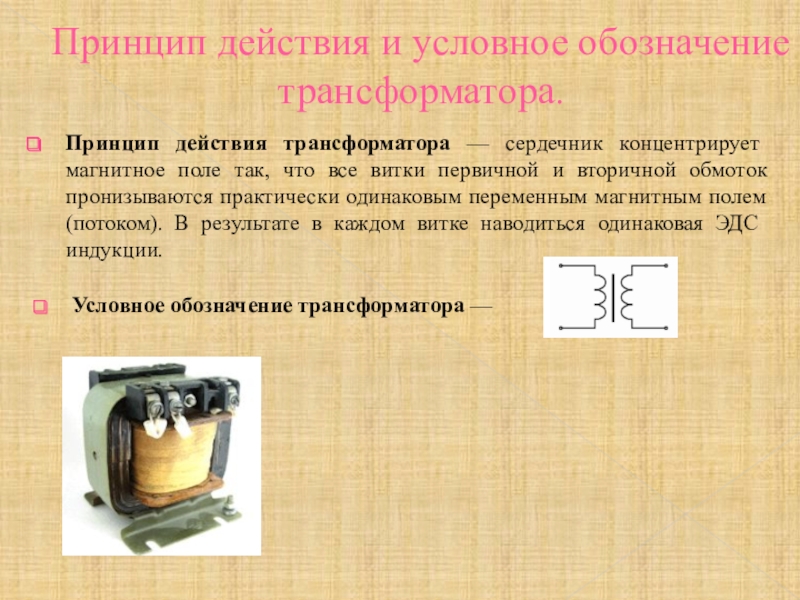

магнитное поле так, что все витки первичной и вторичной обмоток пронизываются практически одинаковым переменным магнитным полем(потоком). В результате в каждом витке наводиться одинаковая ЭДС индукции.

Условное обозначение трансформатора —

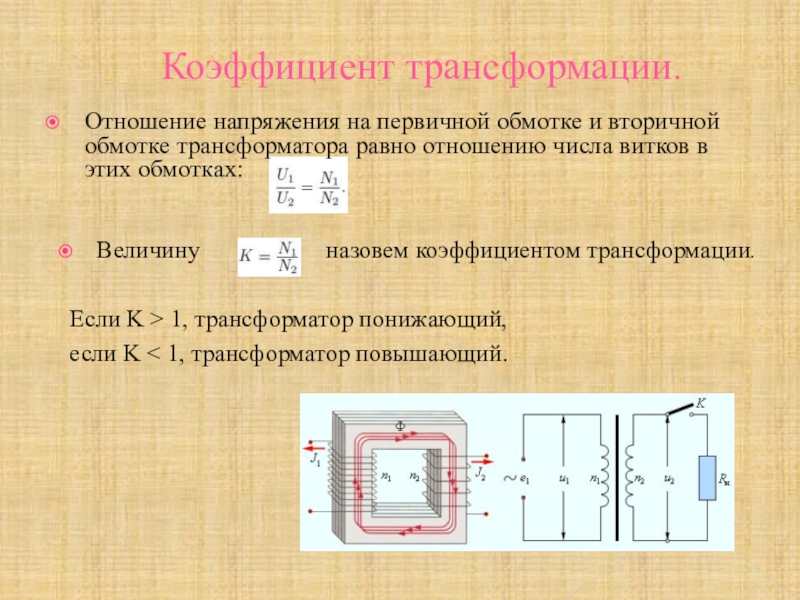

отношению числа витков в этих обмотках:

Величину

Если K > 1, трансформатор понижающий,
если K < 1, трансформатор повышающий.

назовем коэффициентом трансформации.

обмотка разомкнута(трансформатор работает без нагрузки)

Режимы работы трансформатора.

Режим короткого замыкания — режим работы трансформатора, при котором зажимы вторичной обмотки замкнуты между собой (сопротивление приемника Z=0)

активной мощности к потребляемой.(мощность отдаваемая нагрузке - Р2, мощность, потребляемая из сети – Р1

КПД трансформатора — на практике определяют косвенным методом

и магнитопровод трансформатора.

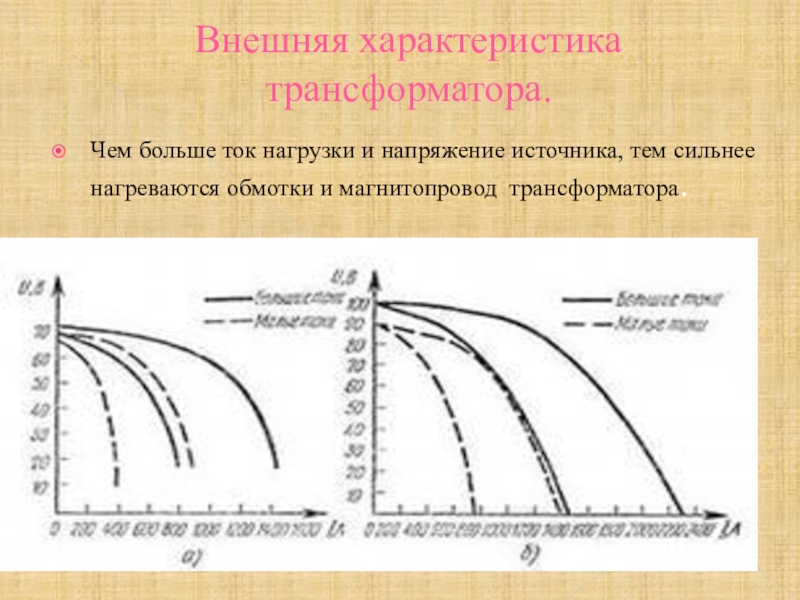

Внешняя характеристика трансформатора.

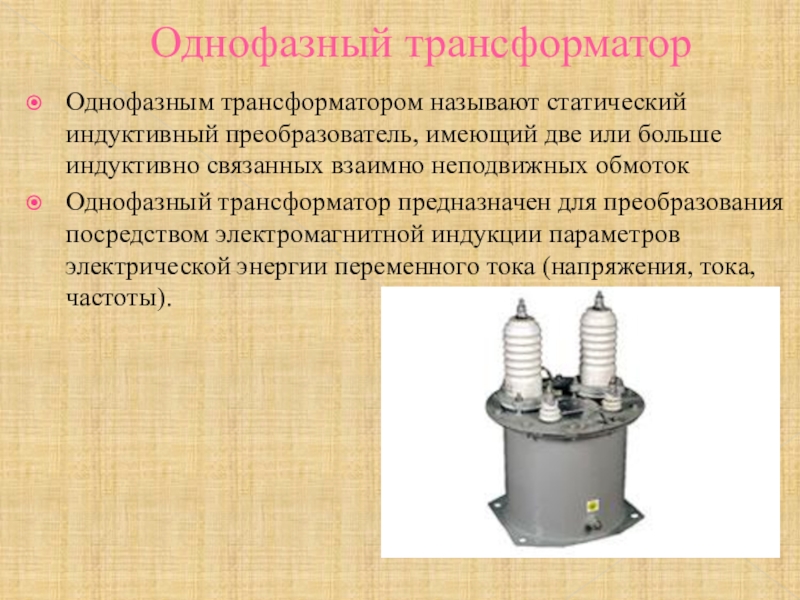

индуктивно связанных взаимно неподвижных обмоток

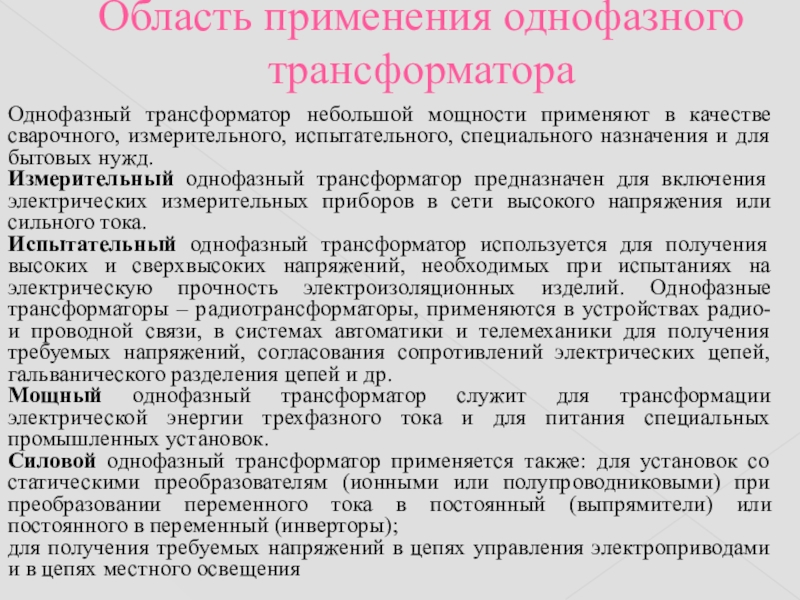

Однофазный трансформатор предназначен для преобразования посредством электромагнитной индукции параметров электрической энергии переменного тока (напряжения, тока, частоты).

измерительного, испытательного, специального назначения и для бытовых нужд.
Измерительный однофазный трансформатор предназначен для включения электрических измерительных приборов в сети высокого напряжения или сильного тока.
Испытательный однофазный трансформатор используется для получения высоких и сверхвысоких напряжений, необходимых при испытаниях на электрическую прочность электроизоляционных изделий. Однофазные трансформаторы – радиотрансформаторы, применяются в устройствах радио- и проводной связи, в системах автоматики и телемеханики для получения требуемых напряжений, согласования сопротивлений электрических цепей, гальванического разделения цепей и др.
Мощный однофазный трансформатор служит для трансформации электрической энергии трехфазного тока и для питания специальных промышленных установок.
Силовой однофазный трансформатор применяется также: для установок со статическими преобразователям (ионными или полупроводниковыми) при преобразовании переменного тока в постоянный (выпрямители) или постоянного в переменный (инверторы);
для получения требуемых напряжений в цепях управления электроприводами и в цепях местного освещения

из трех однофазных трансформаторов, либо одним трехфазным трансформатором.

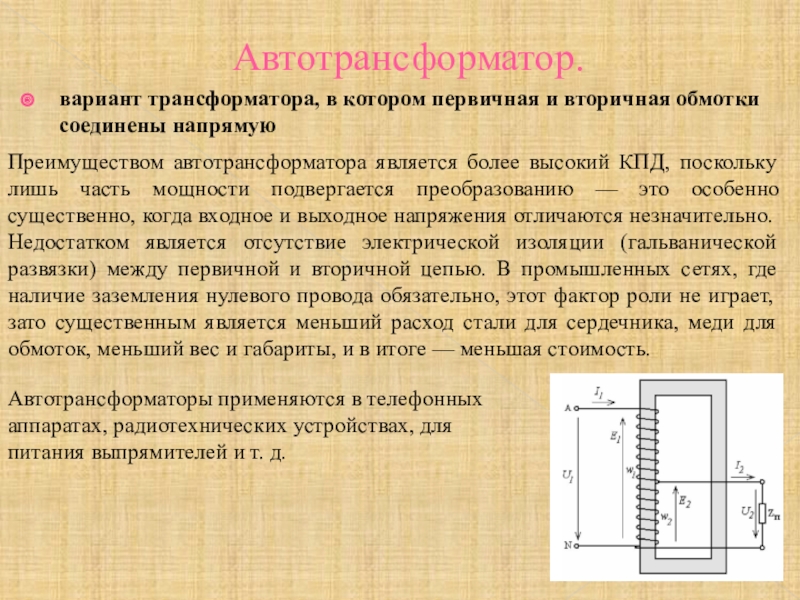

является более высокий КПД, поскольку лишь часть мощности подвергается преобразованию — это особенно существенно, когда входное и выходное напряжения отличаются незначительно. Недостатком является отсутствие электрической изоляции (гальванической развязки) между первичной и вторичной цепью. В промышленных сетях, где наличие заземления нулевого провода обязательно, этот фактор роли не играет, зато существенным является меньший расход стали для сердечника, меди для обмоток, меньший вес и габариты, и в итоге — меньшая стоимость.

Автотрансформаторы применяются в телефонных аппаратах, радиотехнических устройствах, для питания выпрямителей и т. д.

для расширения пределов изменения приборов

Трансформаторы специального назначения.

Измерительные трансформаторы
Трансформаторы напряжения служат для понижения напряжения (обычно до 100—150 в), так как вольтметры и катушки напряжения ваттметров и счетчиков (или реле) не могут быть включены непосредственно на высокое напряжение из-за недостаточной изоляции измерительных приборов и необходимости обеспечить безопасность обслуживающего персонала. Они выполняются как двухобмоточные трансформаторы и электрически отделяют цепь приборов от цепи высокого напряжения; их вторичная цепь надежно заземляется.
По принципу действия трансформаторы напряжения не отличаются от ранее рассмотренных двухобмоточных трансформаторов. Для их исследования можно применить векторные диаграммы или уравнения напряжений и токов.
