Презентация, доклад Законы постоянного тока

Содержание

Электрический ток (повторение)

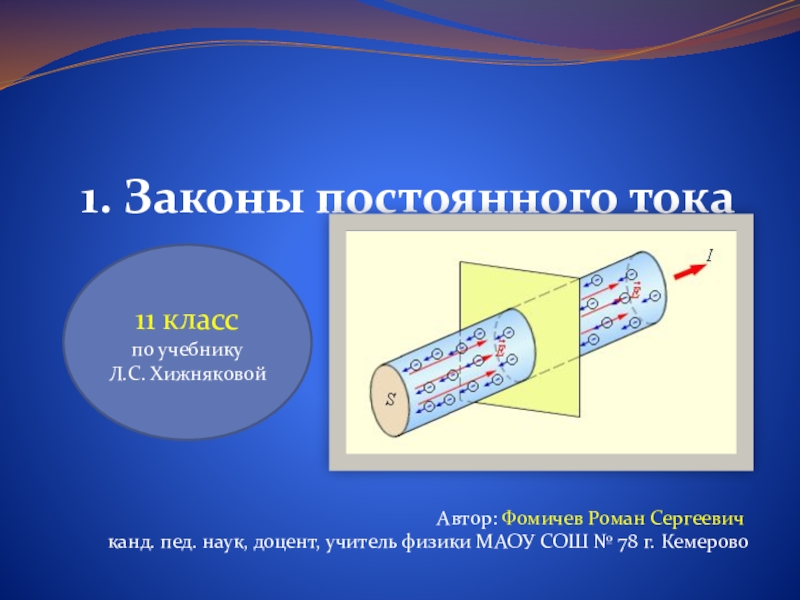

Слайд 11. Законы постоянного тока
Автор: Фомичев Роман Сергеевич
канд. пед. наук, доцент, учитель

физики МАОУ СОШ № 78 г. Кемерово

11 класс
по учебнику
Л.С. Хижняковой

1. Законы постоянного токаАвтор: Фомичев Роман Сергеевичканд. пед. наук, доцент, учитель физики МАОУ СОШ № 78 г.

Слайд 2Электрический ток (повторение)

Электрический ток (повторение)

Слайд 3Электрический ток. Проводимость.
В металлах, которые имеют кристаллическую структуру свободными носителями заряда

являются электроны проводимости.
Хаотичное (беспорядочное) движение электронов между ионами кристаллической решетки не является электрическим током.
Для возникновения тока необходимо наличие внешнего электрического поля.
Электрический ток (А. Ампер, 1820 г.) – это упорядоченное движение «свободных» электронов.
Силой тока называют отношение заряда (q), прошедшего через поперечное сечение проводника за некоторый промежуток времени Δt к этому промежутку.
Сила тока измеряется в амперах (А), мА, мкА.
Электрический ток. Проводимость.В металлах, которые имеют кристаллическую структуру свободными носителями заряда являются электроны проводимости.Хаотичное (беспорядочное) движение электронов

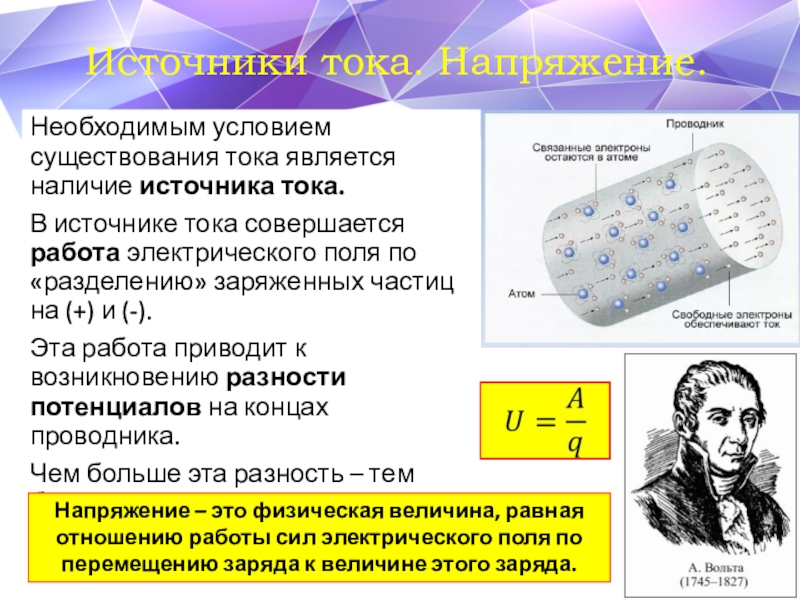

Слайд 4Необходимым условием существования тока является наличие источника тока.
В источнике тока совершается

работа электрического поля по «разделению» заряженных частиц на (+) и (-).
Эта работа приводит к возникновению разности потенциалов на концах проводника.
Чем больше эта разность – тем больше напряжение в цепи постоянного тока (U, Дж/Кл, В).

Источники тока. Напряжение.

Напряжение – это физическая величина, равная отношению работы сил электрического поля по перемещению заряда к величине этого заряда.

Необходимым условием существования тока является наличие источника тока.В источнике тока совершается работа электрического поля по «разделению» заряженных

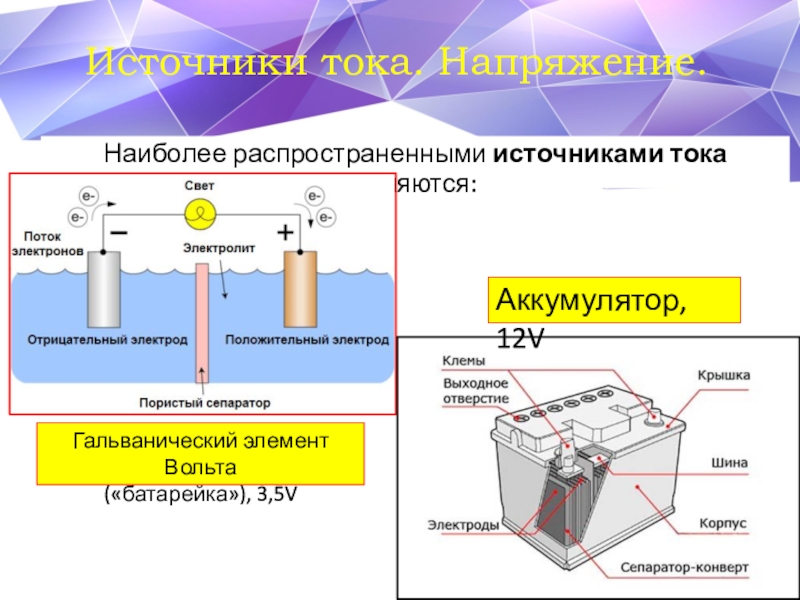

Слайд 5Наиболее распространенными источниками тока являются:


Источники тока. Напряжение.
Гальванический элемент Вольта
(«батарейка»), 3,5V
Аккумулятор,

12V
Наиболее распространенными источниками тока являются:Источники тока. Напряжение.Гальванический элемент Вольта («батарейка»), 3,5VАккумулятор, 12V

Слайд 6Для измерения силы тока в цепи используют амперметр, подключая его последовательно



Измерение силы тока и напряжения

Для измерения напряжения на участке цепи используют вольтметр, подключая его параллельно этому участку

Для измерения силы тока в цепи используют амперметр, подключая его последовательно Измерение силы тока и напряженияДля измерения

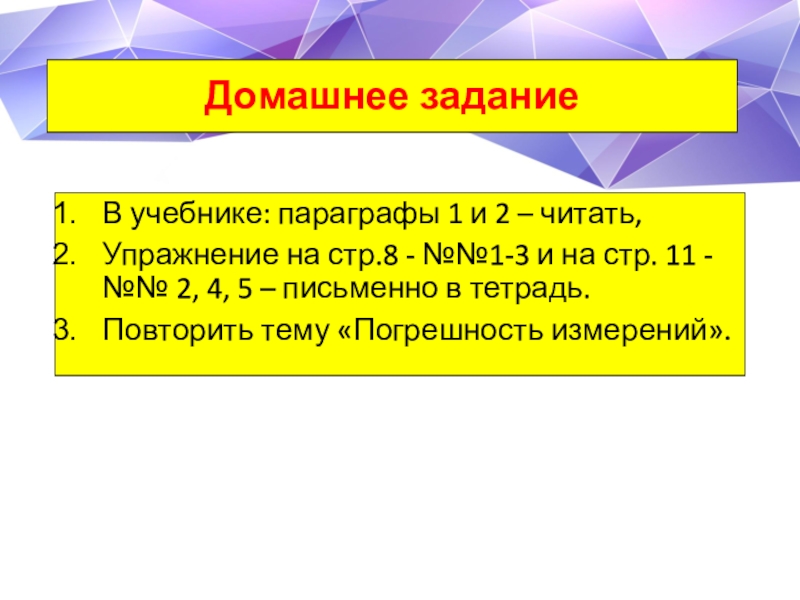

Слайд 7Домашнее задание
В учебнике: параграфы 1 и 2 – читать,
Упражнение на

стр.8 - №№1-3 и на стр. 11 - №№ 2, 4, 5 – письменно в тетрадь.
Повторить тему «Погрешность измерений».
Домашнее заданиеВ учебнике: параграфы 1 и 2 – читать, Упражнение на стр.8 - №№1-3 и на стр.

Слайд 8Электрический ток, часть 2 (повторение)

Электрический ток, часть 2 (повторение)

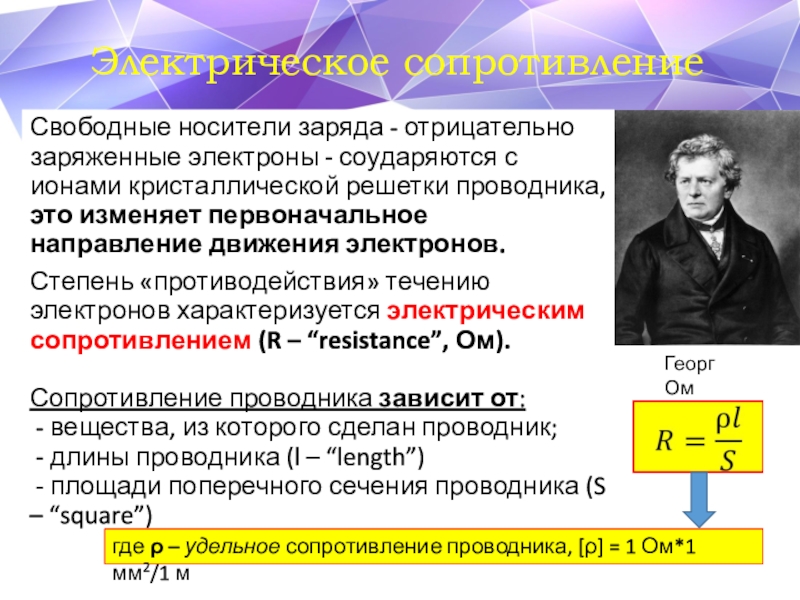

Слайд 9Электрическое сопротивление
Свободные носители заряда - отрицательно заряженные электроны - соударяются с

ионами кристаллической решетки проводника, это изменяет первоначальное направление движения электронов.
Степень «противодействия» течению электронов характеризуется электрическим сопротивлением (R – “resistance”, Ом).

Сопротивление проводника зависит от:
- вещества, из которого сделан проводник;
- длины проводника (l – “length”)
- площади поперечного сечения проводника (S – “square”)

Георг Ом

где ρ – удельное сопротивление проводника, [ρ] = 1 Ом*1 мм2/1 м

Электрическое сопротивлениеСвободные носители заряда - отрицательно заряженные электроны - соударяются с ионами кристаллической решетки проводника, это изменяет

Слайд 10Закон Ома для участка цепи
Экспериментально установлено, что для определенного проводника сила

тока в нем увеличивается с увеличением напряжения на его концах, причем зависимость эта – линейная.
Закон Ома (1827 г.):
Сила тока на участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению.
График, описывающий зависимость I от U для определенного проводника, является его вольт-амперной характеристикой.


Закон Ома для участка цепиЭкспериментально установлено, что для определенного проводника сила тока в нем увеличивается с увеличением

Слайд 11Домашнее задание
В учебнике: параграф 3 – читать,
Упражнение на стр.15 -

№№ 2, 3, 4 – письменно в тетрадь.
Подготовить доклад (5 мин.) на тему «Сверхпроводимость»*.

Ссылка на тест!

Домашнее заданиеВ учебнике: параграф 3 – читать, Упражнение на стр.15 - №№ 2, 3, 4 – письменно

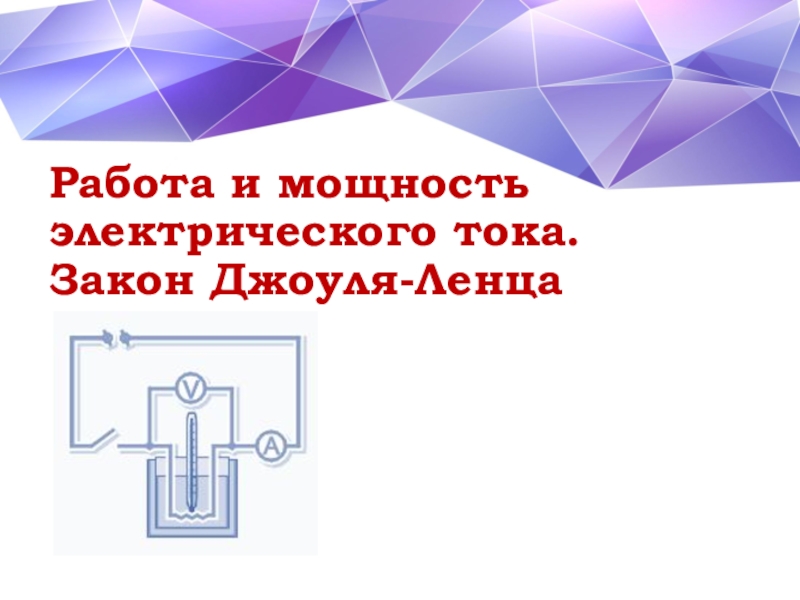

Слайд 12Работа и мощность электрического тока. Закон Джоуля-Ленца

Работа и мощность электрического тока. Закон Джоуля-Ленца

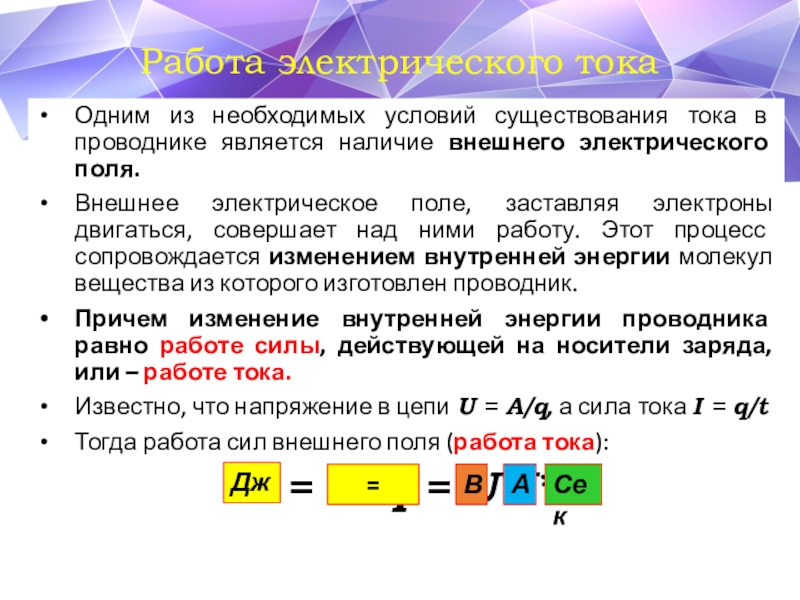

Слайд 13Работа электрического тока
Одним из необходимых условий существования тока в проводнике является

наличие внешнего электрического поля.
Внешнее электрическое поле, заставляя электроны двигаться, совершает над ними работу. Этот процесс сопровождается изменением внутренней энергии молекул вещества из которого изготовлен проводник.
Причем изменение внутренней энергии проводника равно работе силы, действующей на носители заряда, или – работе тока.
Известно, что напряжение в цепи U = A/q, а сила тока I = q/t
Тогда работа сил внешнего поля (работа тока):
A = U*q = U*I*t

Дж

В

А

Сек

=

Работа электрического токаОдним из необходимых условий существования тока в проводнике является наличие внешнего электрического поля.Внешнее электрическое поле,

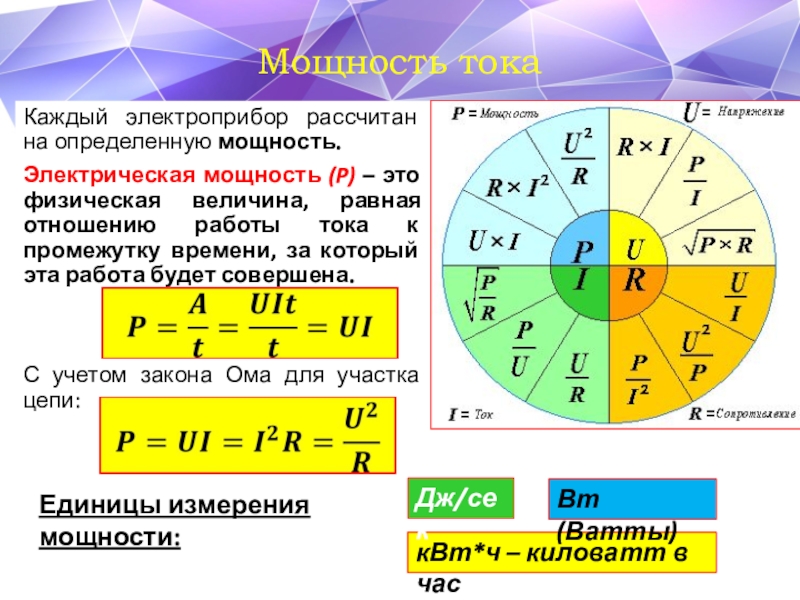

Слайд 14Мощность тока
Каждый электроприбор рассчитан на определенную мощность.
Электрическая мощность (P) – это

физическая величина, равная отношению работы тока к промежутку времени, за который эта работа будет совершена.


С учетом закона Ома для участка цепи:

Единицы измерения мощности:

кВт*ч – киловатт в час

Дж/сек

Вт (Ватты)

Мощность токаКаждый электроприбор рассчитан на определенную мощность.Электрическая мощность (P) – это физическая величина, равная отношению работы тока

Слайд 15Закон Джоуля-Ленца
Экспериментально установлено, что в неподвижных проводниках работа силы внешнего поля

расходуется на увеличение внутренней энергии проводников.
Эта энергия преобразуется в некоторое количество теплоты, т.е. проводник – нагревается.
По закону сохранения энергии: Q = A = UIt
Дж. Джоуль и Э.Х. Ленц: Количество теплоты Q, выделяемое проводником с током, прямо пропорционально квадрату силы тока в цепи, сопротивлению проводника и времени прохождения тока.

Джеймс Джоуль

Эмилий Ленц

Закон Джоуля-ЛенцаЭкспериментально установлено, что в неподвижных проводниках работа силы внешнего поля расходуется на увеличение внутренней энергии проводников.

Слайд 16Дома:
Параграф 4 в учебнике.
Стр.20: №№ 1, 2

Дома:Параграф 4 в учебнике.Стр.20: №№ 1, 2

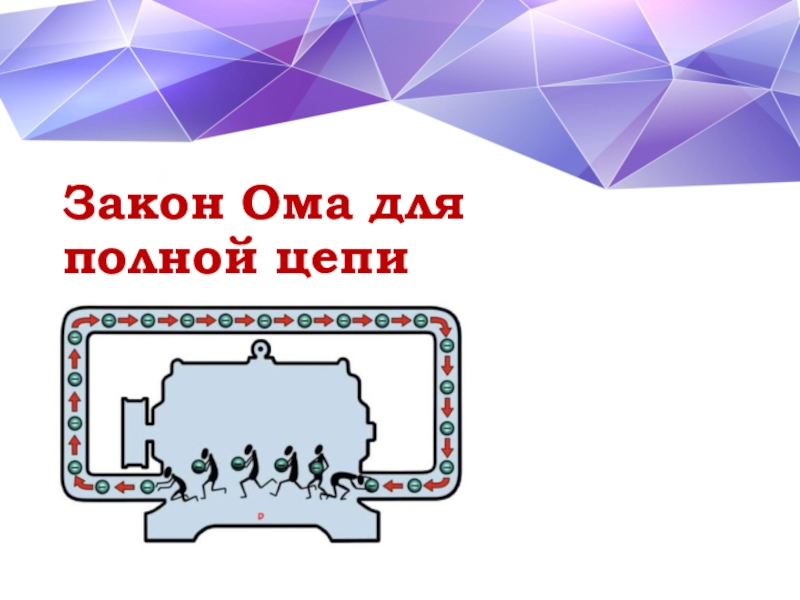

Слайд 17Закон Ома для полной цепи

Закон Ома для  полной цепи

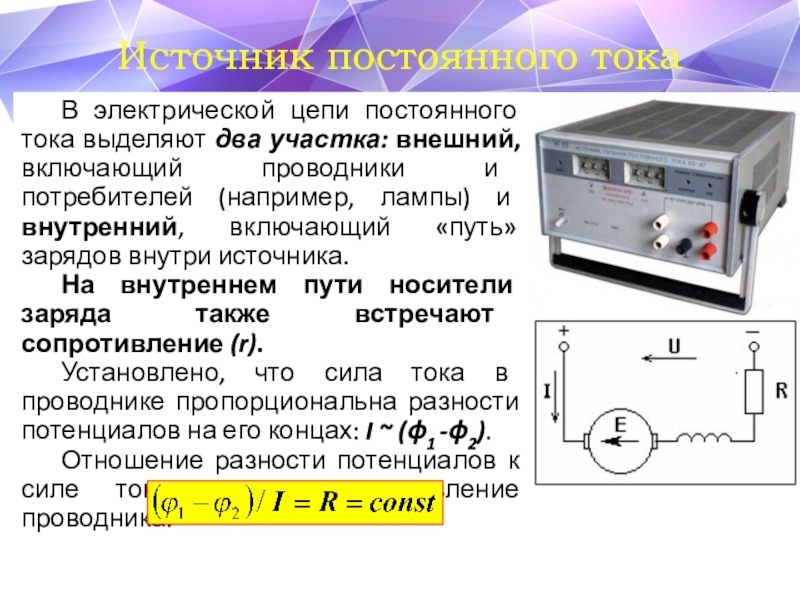

Слайд 18В электрической цепи постоянного тока выделяют два участка: внешний, включающий проводники

и потребителей (например, лампы) и внутренний, включающий «путь» зарядов внутри источника.
На внутреннем пути носители заряда также встречают сопротивление (r).
Установлено, что сила тока в проводнике пропорциональна разности потенциалов на его концах: I  (1 -2).
Отношение разности потенциалов к силе тока – это сопротивление проводника:

Источник постоянного тока

В электрической цепи постоянного тока выделяют два участка: внешний, включающий проводники и потребителей (например, лампы) и внутренний,

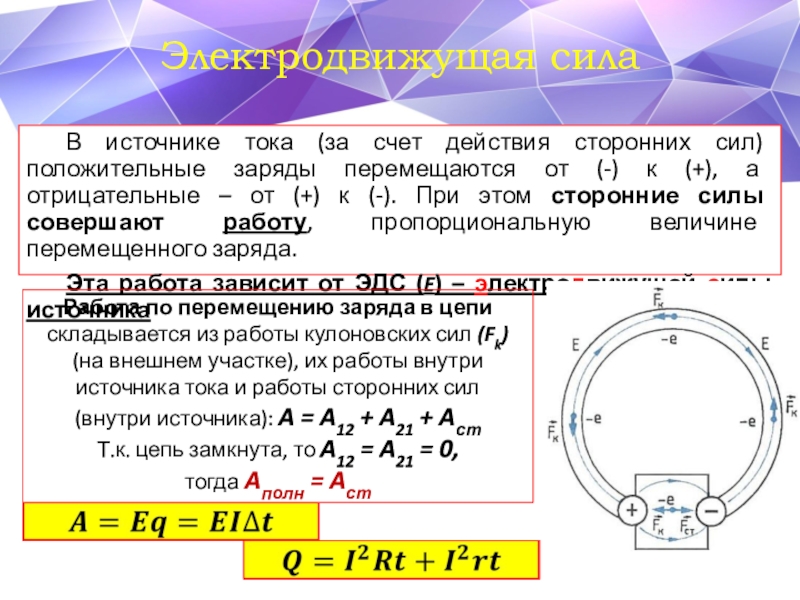

Слайд 19В источнике тока (за счет действия сторонних сил) положительные заряды перемещаются

от (-) к (+), а отрицательные – от (+) к (-). При этом сторонние силы совершают работу, пропорциональную величине перемещенного заряда.
Эта работа зависит от ЭДС (E) – электродвижущей силы источника





Электродвижущая сила

Работа по перемещению заряда в цепи
складывается из работы кулоновских сил (Fk)
(на внешнем участке), их работы внутри
источника тока и работы сторонних сил
(внутри источника): A = A12 + A21 + Aст
Т.к. цепь замкнута, то A12 = A21 = 0,
тогда Aполн = Aст

В источнике тока (за счет действия сторонних сил) положительные заряды перемещаются от (-) к (+), а отрицательные

Слайд 20

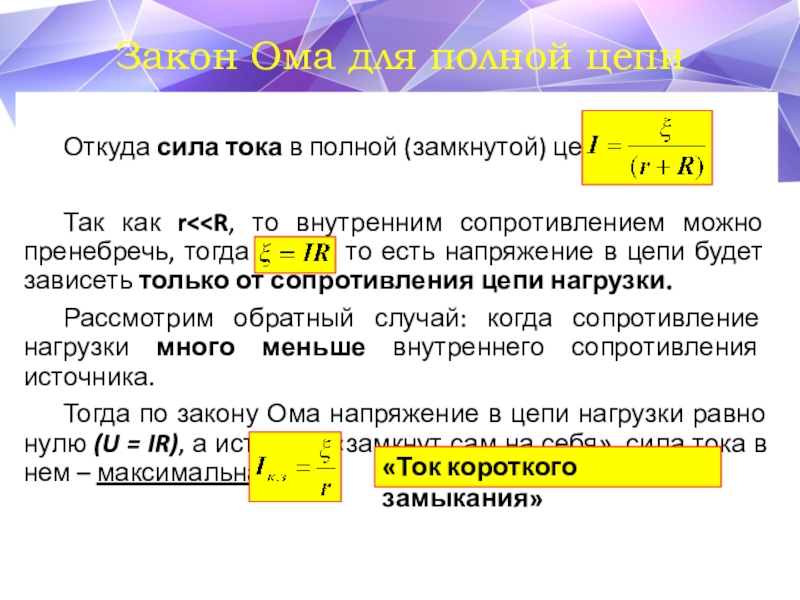

Откуда сила тока в полной (замкнутой) цепи:

Так как r

сопротивлением можно пренебречь, тогда , то есть напряжение в цепи будет зависеть только от сопротивления цепи нагрузки.
Рассмотрим обратный случай: когда сопротивление нагрузки много меньше внутреннего сопротивления источника.
Тогда по закону Ома напряжение в цепи нагрузки равно нулю (U = IR), а источник «замкнут сам на себя», сила тока в нем – максимальна:

Закон Ома для полной цепи

«Ток короткого замыкания»

Откуда сила тока в полной (замкнутой) цепи:Так как r

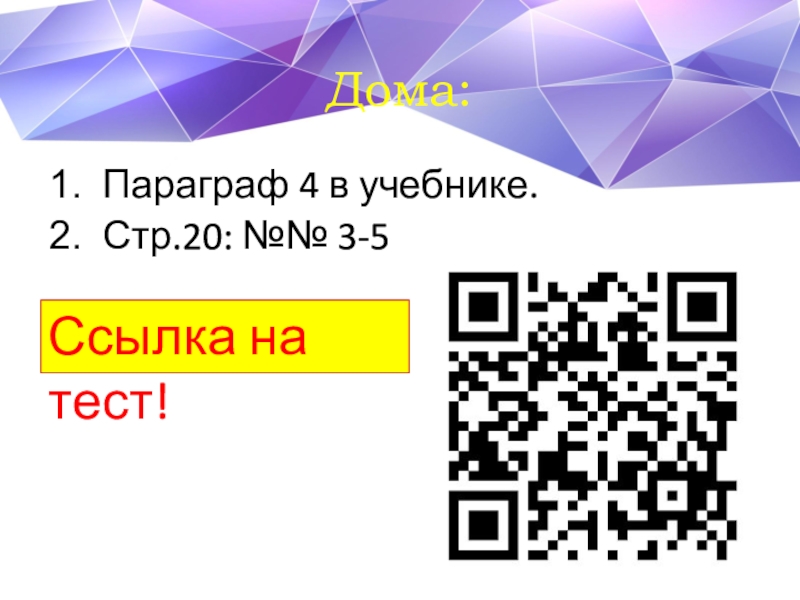

Слайд 21Дома:
Параграф 4 в учебнике.
Стр.20: №№ 3-5
Ссылка на тест!

Дома:Параграф 4 в учебнике.Стр.20: №№ 3-5Ссылка на тест!

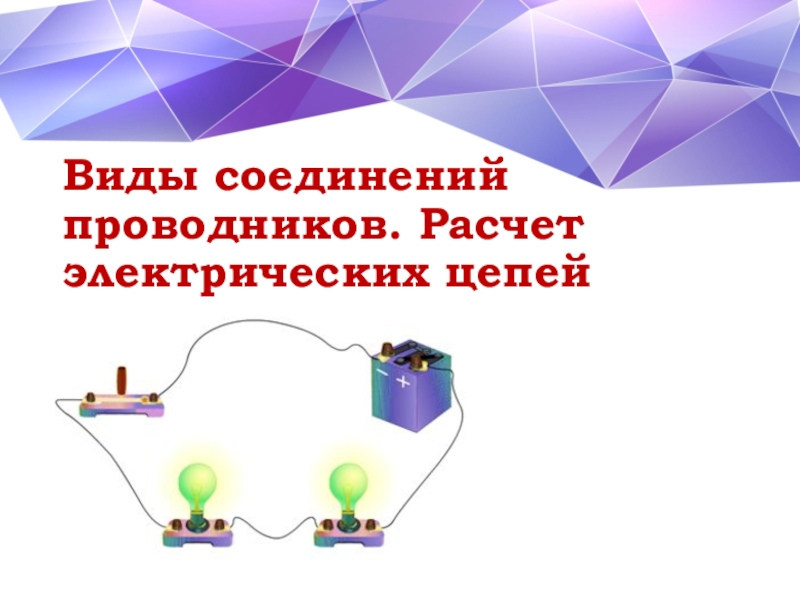

Слайд 22Виды соединений проводников. Расчет электрических цепей

Виды соединений проводников. Расчет электрических цепей

Слайд 23Виды соединений проводников
Последовательное: «от (+) к (-)…»
I = I1 = I2

=…= In

U = U1+U2+…+ Un

R = R1+R2+…+ Rn

P = UI = IU1+IU2+…+ IUn= P1+P2+…+Pn

Виды соединений проводниковПоследовательное: «от (+) к (-)…»I = I1 = I2 =…= InU = U1+U2+…+ UnR =

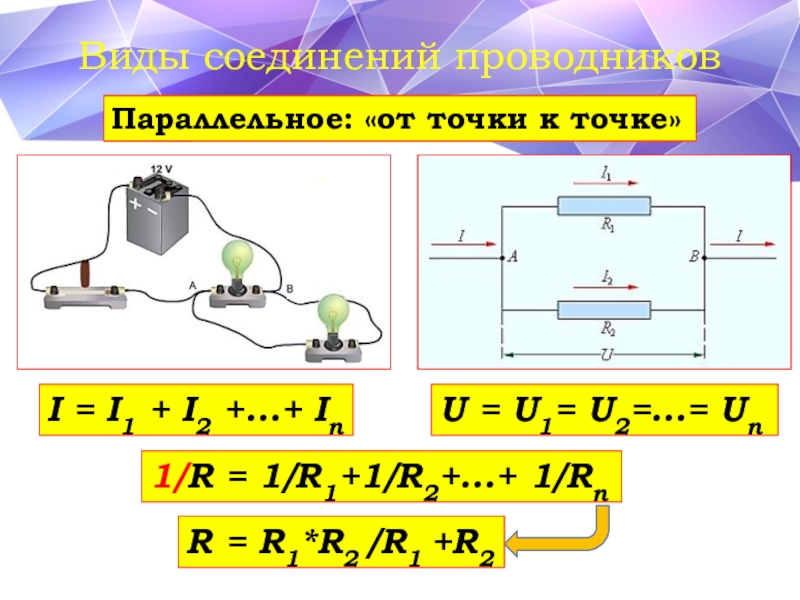

Слайд 24Виды соединений проводников
Параллельное: «от точки к точке»
I = I1 + I2

+…+ In

U = U1= U2=…= Un

1/R = 1/R1+1/R2+…+ 1/Rn

R = R1*R2 /R1 +R2

Виды соединений проводниковПараллельное: «от точки к точке»I = I1 + I2 +…+ InU = U1= U2=…= Un1/R

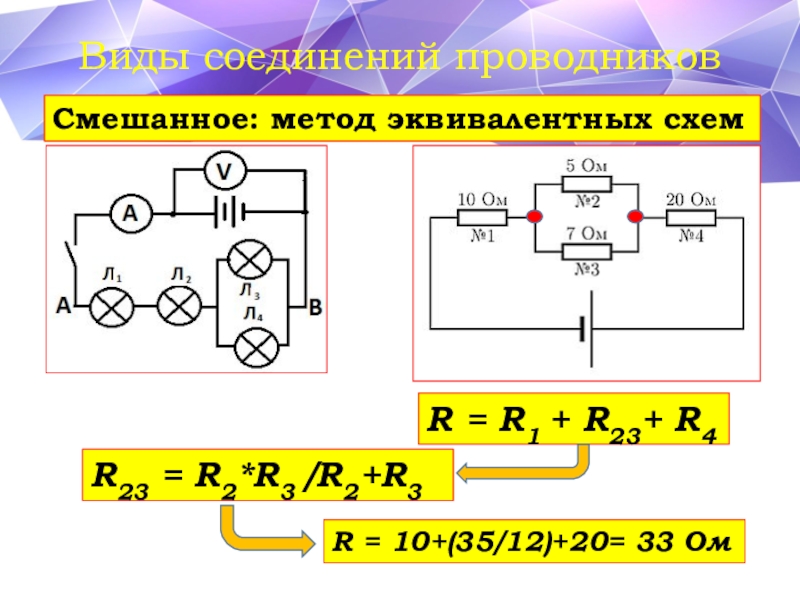

Слайд 25Виды соединений проводников
Смешанное: метод эквивалентных схем
R = R1 + R23+ R4
R23

= R2*R3 /R2+R3

R = 10+(35/12)+20= 33 Ом

Виды соединений проводниковСмешанное: метод эквивалентных схемR = R1 + R23+ R4R23 = R2*R3 /R2+R3R = 10+(35/12)+20= 33

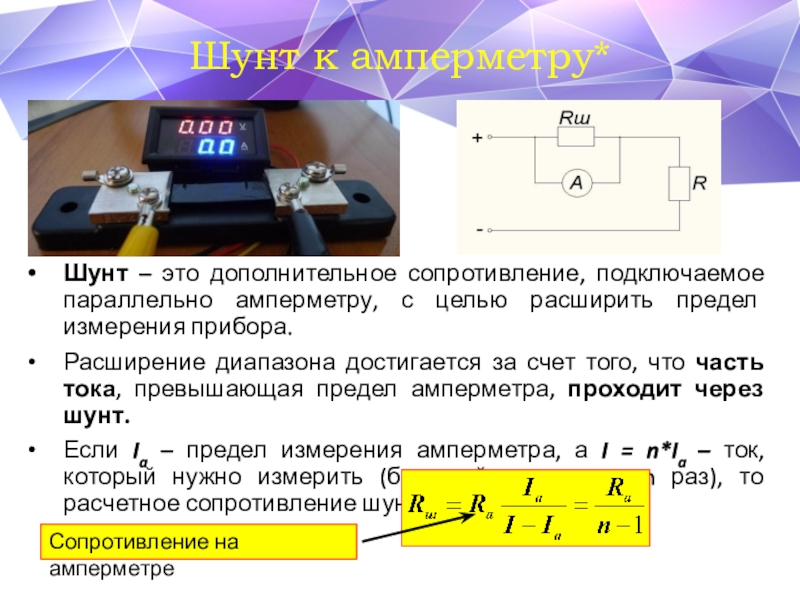

Слайд 26Шунт – это дополнительное сопротивление, подключаемое параллельно амперметру, с целью расширить

предел измерения прибора.
Расширение диапазона достигается за счет того, что часть тока, превышающая предел амперметра, проходит через шунт.
Если Ia – предел измерения амперметра, а I = n*Ia – ток, который нужно измерить (больший предела в n раз), то расчетное сопротивление шунта будет равно:

Шунт к амперметру*

Сопротивление на амперметре

Шунт – это дополнительное сопротивление, подключаемое параллельно амперметру, с целью расширить предел измерения прибора.Расширение диапазона достигается за

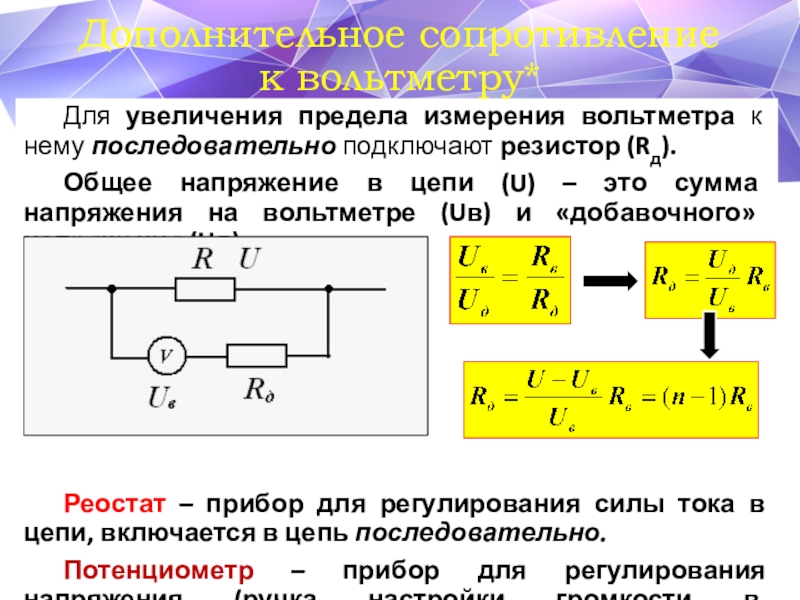

Слайд 27Для увеличения предела измерения вольтметра к нему последовательно подключают резистор (Rд).
Общее

напряжение в цепи (U) – это сумма напряжения на вольтметре (Uв) и «добавочного» напряжения (Uд).






Реостат – прибор для регулирования силы тока в цепи, включается в цепь последовательно.
Потенциометр – прибор для регулирования напряжения (ручка настройки громкости в автомагнитоле).

Дополнительное сопротивление к вольтметру*

Для увеличения предела измерения вольтметра к нему последовательно подключают резистор (Rд).Общее напряжение в цепи (U) – это

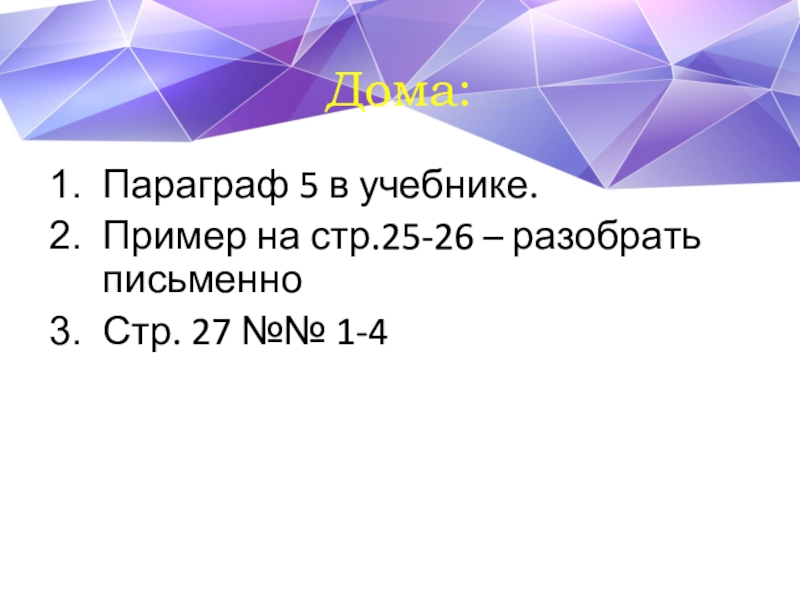

Слайд 28Дома:
Параграф 5 в учебнике.
Пример на стр.25-26 – разобрать письменно
Стр. 27 №№

1-4
Дома:Параграф 5 в учебнике.Пример на стр.25-26 – разобрать письменноСтр. 27 №№ 1-4
