Презентация, доклад Взаимное притяжение и отталкивание молекулРешение задач Закон Ома для участка цепи, последовательное и параллельное соединение проводников

Содержание

Цель занятия:Закрепить изученный материал путем решения задач

Слайд 1Решение задач «Закон Ома для участка цепи, последовательное и параллельное соединение

проводников»
Решение задач  «Закон Ома для участка цепи,  последовательное и параллельное соединение проводников»

Слайд 2Цель занятия:
Закрепить изученный материал
путем решения задач

Цель занятия:Закрепить изученный материал путем решения задач

Слайд 3Тема урока: «Решение задач на последовательное и параллельное соединение проводников»

Тема урока: «Решение задач на  последовательное и параллельное соединение проводников»

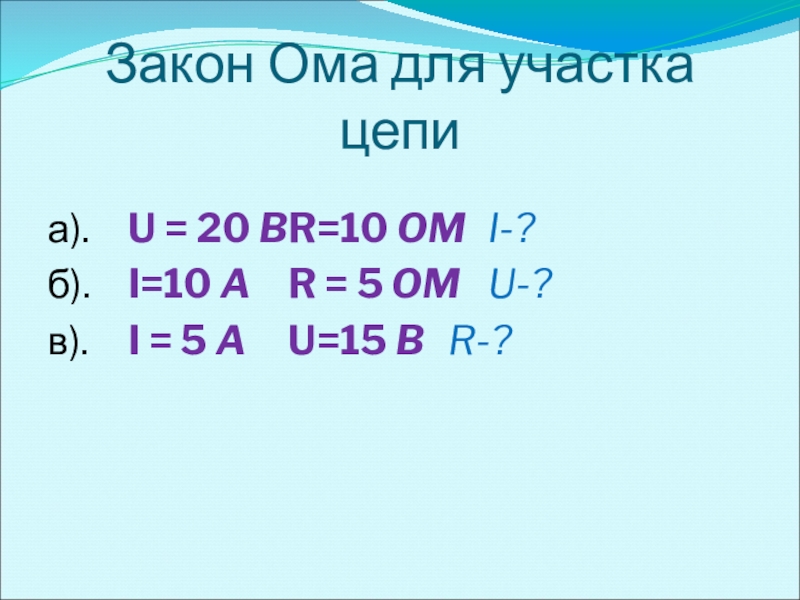

Слайд 4Закон Ома для участка цепи
а). U = 20 B R=10 OM I-?
б).

I=10 A R = 5 OM U-?
в). I = 5 A U=15 B R-?
Закон Ома для участка цепиа). 	U = 20 B	R=10 OM 	I-?б). 	I=10 A 	R = 5 OM

Слайд 5

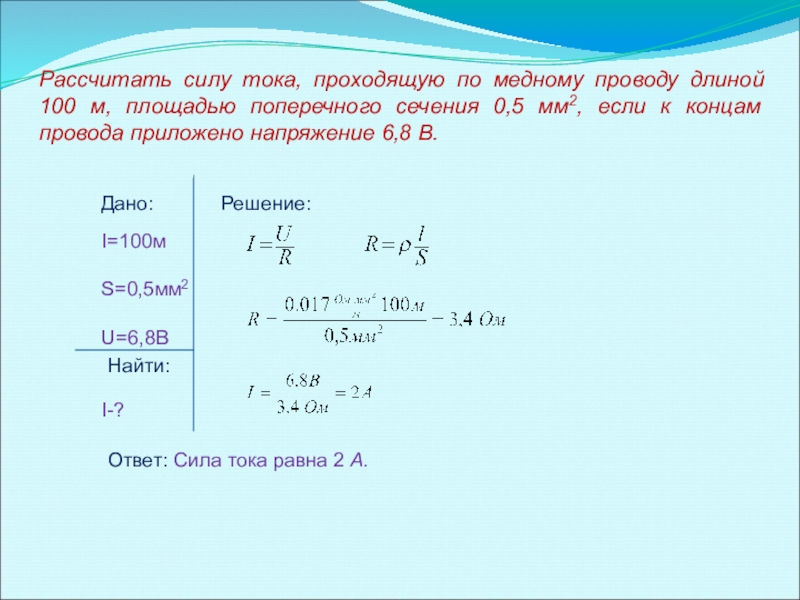

Рассчитать силу тока, проходящую по медному проводу длиной 100 м, площадью

поперечного сечения 0,5 мм2, если к концам провода приложено напряжение 6,8 B.

Дано: Решение:

I=100м

S=0,5мм2

U=6,8В


I-?

Найти:



Ответ: Сила тока равна 2 А.

Рассчитать силу тока, проходящую по медному проводу длиной 100 м, площадью поперечного сечения 0,5 мм2, если к

Слайд 6

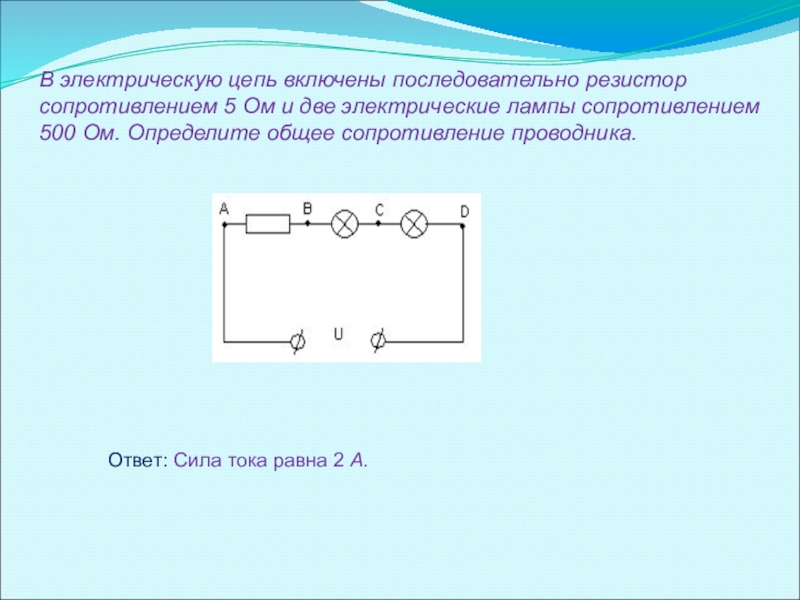

В электрическую цепь включены последовательно резистор сопротивлением 5 Ом и две

электрические лампы сопротивлением 500 Ом. Определите общее сопротивление проводника.



Ответ: Сила тока равна 2 А.

В электрическую цепь включены последовательно резистор сопротивлением 5 Ом и две электрические лампы сопротивлением 500 Ом. Определите

Слайд 7

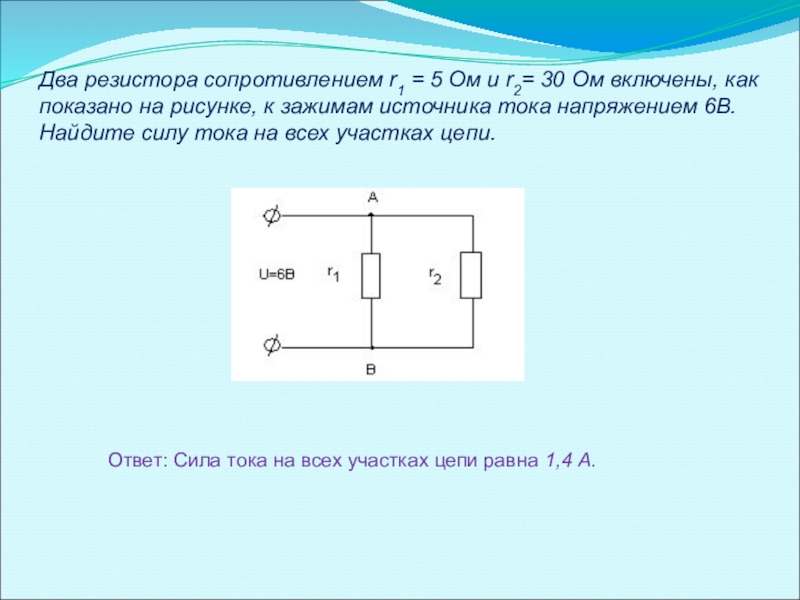

Два резистора сопротивлением r1 = 5 Ом и r2= 30 Ом

включены, как показано на рисунке, к зажимам источника тока напряжением 6В. Найдите силу тока на всех участках цепи.



Ответ: Сила тока на всех участках цепи равна 1,4 А.

Два резистора сопротивлением r1 = 5 Ом и r2= 30 Ом включены, как показано на рисунке, к

Слайд 8
Какому значению силы тока и напряжения соответствует точка А?

Какому значению

силы тока и напряжения соответствует точка В?

Найдите сопротивление в точке А и в точке В.

Найдите по графику силу тока в проводнике при напряжении 8 В и вычислите сопротивление в этом случае.

Какой вывод можно проделать по результатам задачи?



Графическая задача

Какому значению силы тока и напряжения соответствует точка А? Какому значению силы тока и напряжения соответствует точка

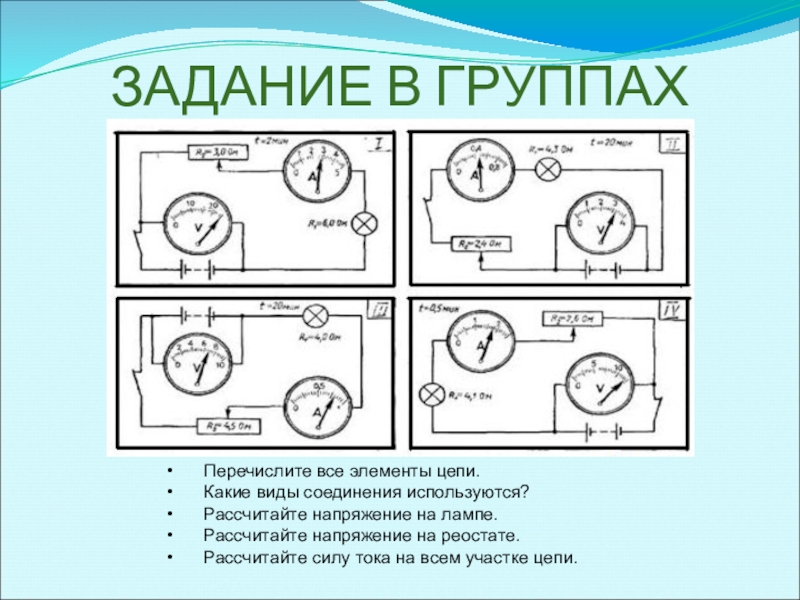

Слайд 9ЗАДАНИЕ В ГРУППАХ
Перечислите все элементы цепи.
Какие виды соединения используются?
Рассчитайте напряжение на

лампе.
Рассчитайте напряжение на реостате.
Рассчитайте силу тока на всем участке цепи.
ЗАДАНИЕ В ГРУППАХПеречислите все элементы цепи.Какие виды соединения используются?Рассчитайте напряжение на лампе.Рассчитайте напряжение на реостате.Рассчитайте силу тока

Слайд 10ЗАДАНИЕ В ГРУППАХ

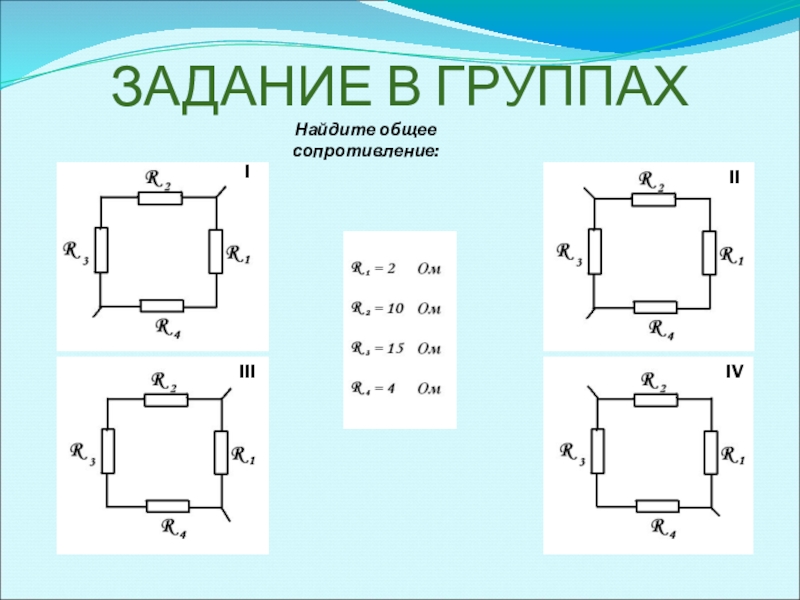

Найдите общее сопротивление:
I
II
IV
III

ЗАДАНИЕ В ГРУППАХНайдите общее сопротивление:IIIIVIII

Слайд 11ЗАДАНИЕ В ГРУППАХ

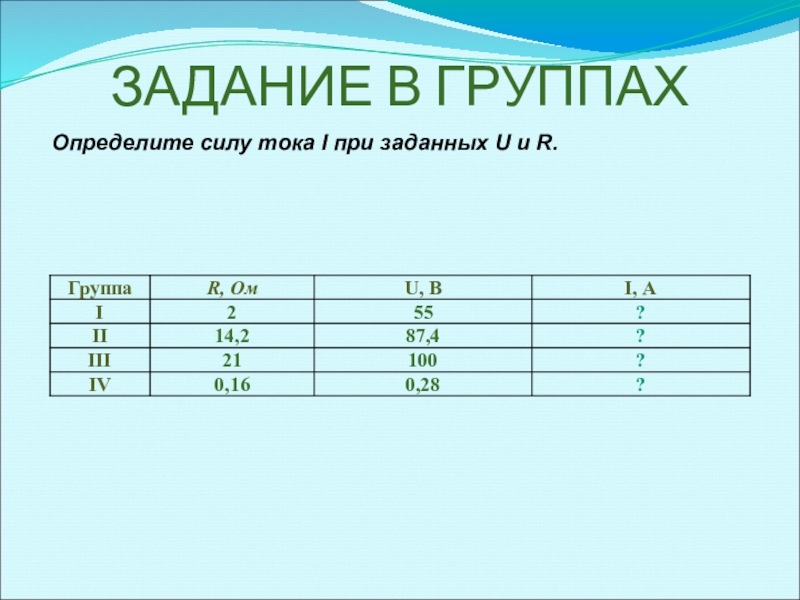

Определите силу тока I при заданных U и R.

ЗАДАНИЕ В ГРУППАХОпределите силу тока I при заданных U и R.

Слайд 12ЗАДАНИЕ В ГРУППАХ

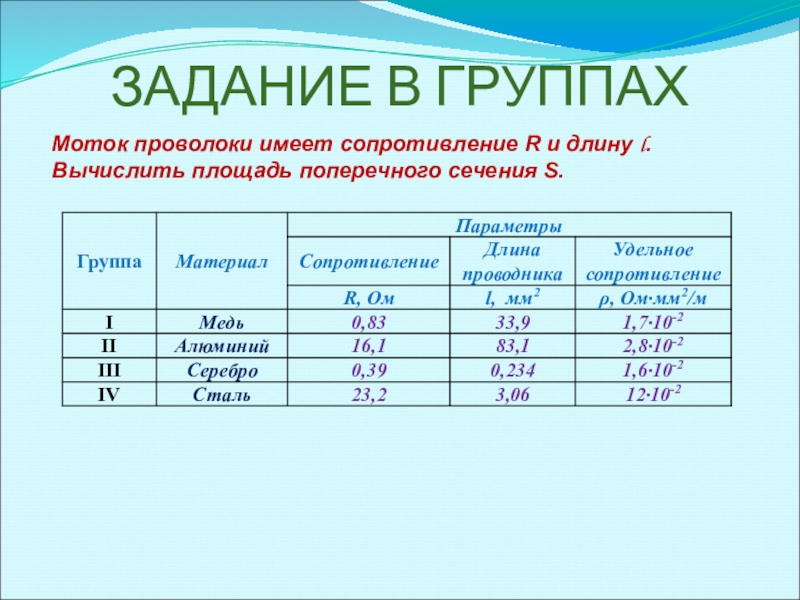

Моток проволоки имеет сопротивление R и длину l.
Вычислить

площадь поперечного сечения S.
ЗАДАНИЕ В ГРУППАХМоток проволоки имеет сопротивление R и длину l. Вычислить площадь поперечного сечения S.

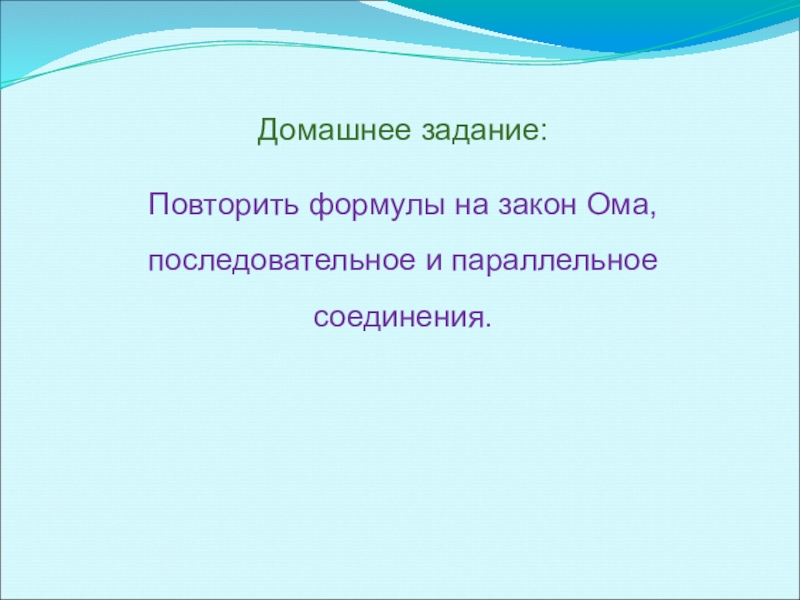

Слайд 13Домашнее задание:

Повторить формулы на закон Ома, последовательное и параллельное соединения.

Домашнее задание:Повторить формулы на закон Ома, последовательное и параллельное соединения.
