Презентация, доклад урока по теме Кручение
Содержание
- 1. Презентация урока по теме Кручение
- 2. История российских дорог…Картина Савицкого «Ремонтные работы на
- 3. Ударные комсомольские стройки
- 4. Строительство олимпийских объектов в г.Сочи
- 5. ?
- 6. Слайд 6
- 7. КРУЧЕНИЕ – простейший вид
- 8. КРУЧЕНИЕ – простейший вид

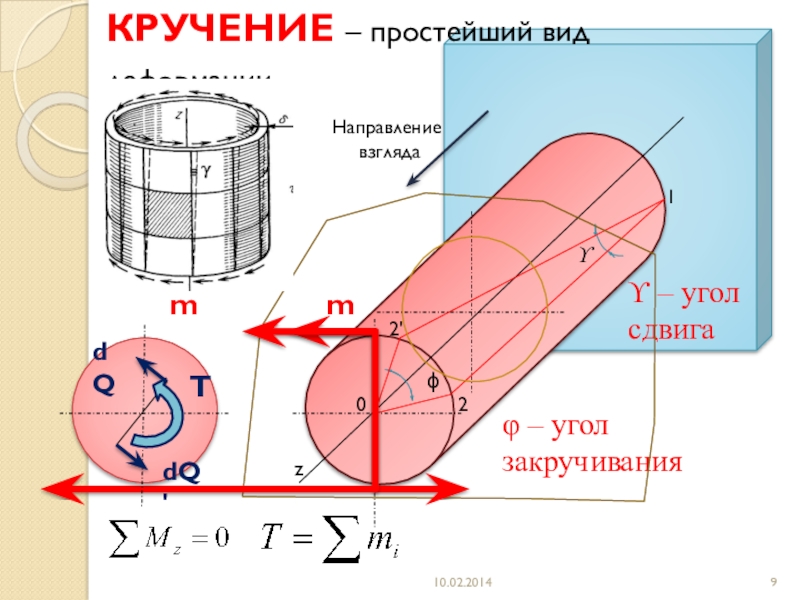

- 9. Направлениевзглядаϒ – угол сдвигаφ – угол закручиванияdQКРУЧЕНИЕ – простейший вид деформации

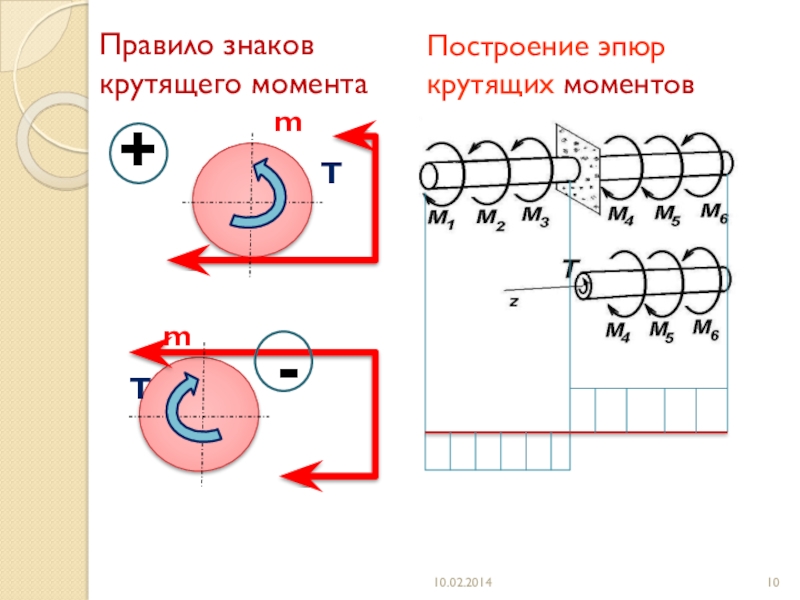

- 10. Правило знаков крутящего моментаПостроение эпюр крутящих моментов+-

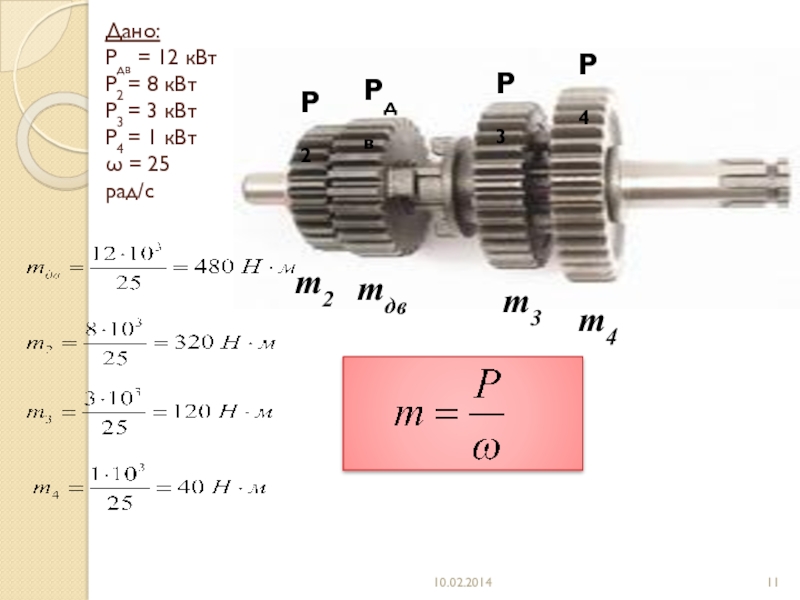

- 11. Дано: Рдв = 12 кВт Р2
- 12. IIIIIIIVРЕАЛЬНАЯ КОНСТРУКЦИЯРАСЧЕТНАЯ СХЕМАосвобождение от несущественныхособенностейm2=320 Н·мmдв=480 Н·мm3=120 Н·мm4=40 Н·м
- 13. mдв=480 Н·мm2=320 Н·мm3=120 Н·мm4=40 Н·м320 Н·м160 Н·м40 Н·мЭпюра Т, Н·мУчасток I-IIУчасток II-IIIУчасток III-IVУчасток IV-ВIIIIIIIVАВ
- 14. Условие прочности при крученииУсловие жесткости при крученииХарактер разрушения различных материалов при кручениихрупкихпластичных
- 15. Изменится ли величина крутящего момента в сечениях
- 16. Общий вывод по теме урока: кручение круглого
- 17. Автомобильные дороги являются важнейшим звеном транспортной системы
- 18. Ум прилагается не только в знании,
История российских дорог…Картина Савицкого «Ремонтные работы на железной дороге» (1874 год)Картина Левитана «Владимирка» (1892 год). (Владимирка — просторечное название Владимирского тракта)
Слайд 1Ум прилагается не только в знании, но и в умении прилагать
знания в деле.
Аристотель
Слайд 2История российских дорог…
Картина Савицкого «Ремонтные работы на железной дороге» (1874 год)
Картина
Левитана «Владимирка» (1892 год). (Владимирка — просторечное название Владимирского тракта)
Слайд 8КРУЧЕНИЕ – простейший вид
деформации
Цель: выявить причины деформации кручения
и рассмотреть влияние ее на прочность деталей машин и элементов конструкций.

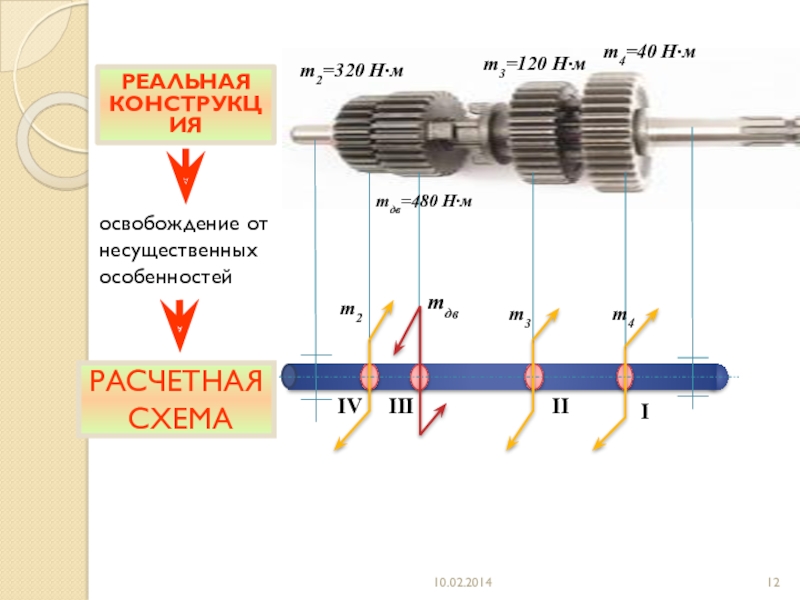

Слайд 12I
II
III
IV
РЕАЛЬНАЯ
КОНСТРУКЦИЯ
РАСЧЕТНАЯ
СХЕМА
освобождение от несущественных
особенностей
m2=320 Н·м
mдв=480 Н·м
m3=120 Н·м
m4=40 Н·м

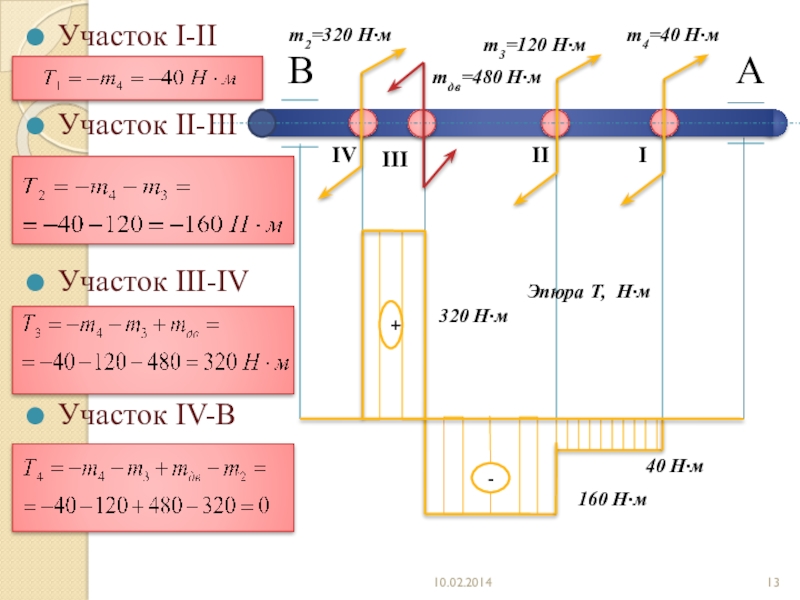

Слайд 13mдв=480 Н·м
m2=320 Н·м
m3=120 Н·м
m4=40 Н·м
320 Н·м
160 Н·м
40 Н·м
Эпюра Т, Н·м
Участок I-II
Участок
II-III
Участок III-IV
Участок IV-В
Участок III-IV
Участок IV-В
I
II
III
IV
А
В

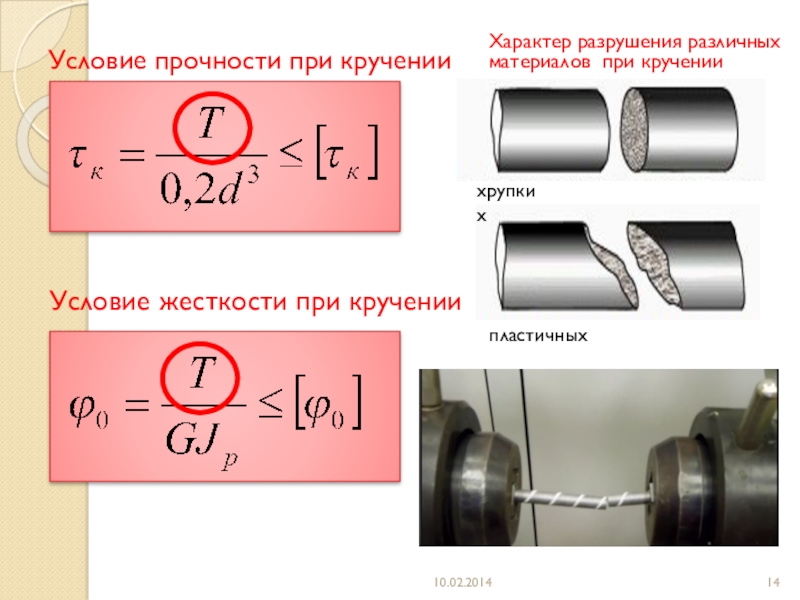

Слайд 14Условие прочности при кручении
Условие жесткости при кручении
Характер разрушения различных материалов при
кручении
хрупких
пластичных

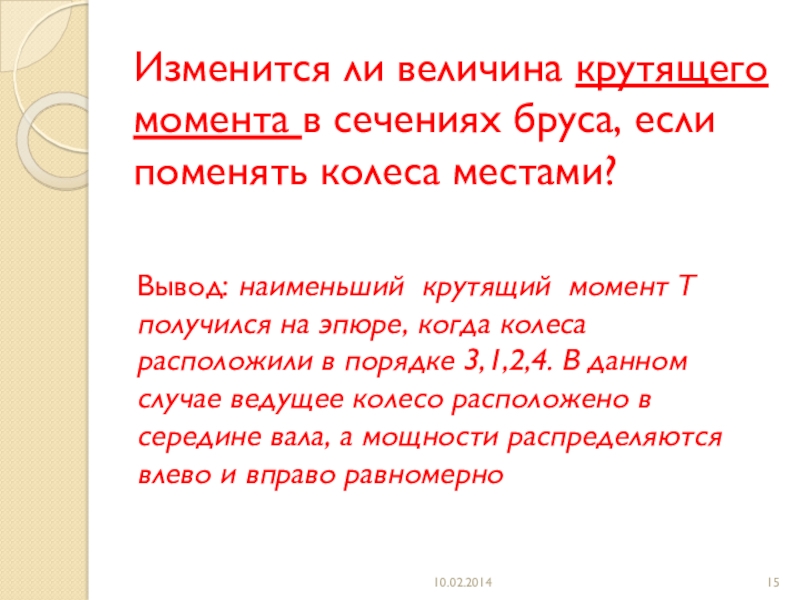

Слайд 15Изменится ли величина крутящего момента в сечениях бруса, если поменять колеса
местами?
Вывод: наименьший крутящий момент Т получился на эпюре, когда колеса расположили в порядке 3,1,2,4. В данном случае ведущее колесо расположено в середине вала, а мощности распределяются влево и вправо равномерно
Слайд 16Общий вывод по теме урока:
кручение круглого бруса происходит при нагружении
его парами сил с моментами в плоскостях, перпендикулярных продольной оси;
проектирование элементов конструкций, работающих на кручение, сводится к определению крутящего момента путем построения эпюр;
в процессе проектирования определяется оптимальная схема расположения внешних моментов пар сил;
неправильный расчет самой, на первый взгляд, незначительной детали может привести к катастрофическим последствиям – разрушению всей конструкции.
проектирование элементов конструкций, работающих на кручение, сводится к определению крутящего момента путем построения эпюр;
в процессе проектирования определяется оптимальная схема расположения внешних моментов пар сил;
неправильный расчет самой, на первый взгляд, незначительной детали может привести к катастрофическим последствиям – разрушению всей конструкции.
Слайд 17Автомобильные дороги являются важнейшим звеном транспортной системы страны, без которого не
может функционировать ни одна отрасль народного хозяйства.
Слайд 18Ум прилагается не только в знании, но и в умении прилагать
знания в деле.
Аристотель
Учебная дисциплина «Техническая механика»
Раздел «Сопротивление материалов»
Тема «Кручение»
Патрушева Ирина Петровна,
преподаватель высшей квалификационной категории
ГБОУ СПО «Соликамский горно-химический техникум»
Спасибо за работу на уроке!
