Презентация, доклад Упругие и пластические деформации. Закон Гука.
Содержание
- 1. Презентация Упругие и пластические деформации. Закон Гука.
- 2. Тема: Механические свойства твердых тел. Закон Гука.
- 3. задачи исследования1)познакомимся с основными свойствами твердых тел:

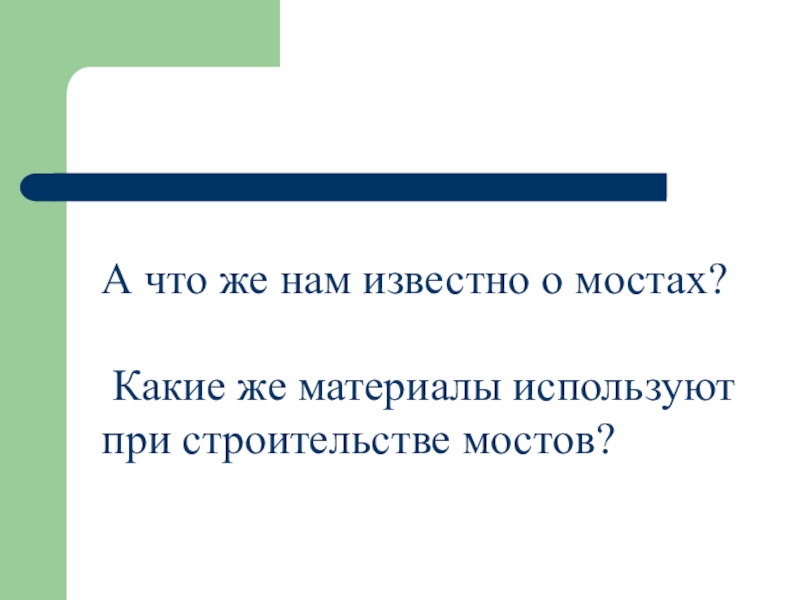

- 4. А что же нам известно о мостах? Какие же материалы используют при строительстве мостов?
- 5. Из всех строенийЯ люблю мостыИз дерева,

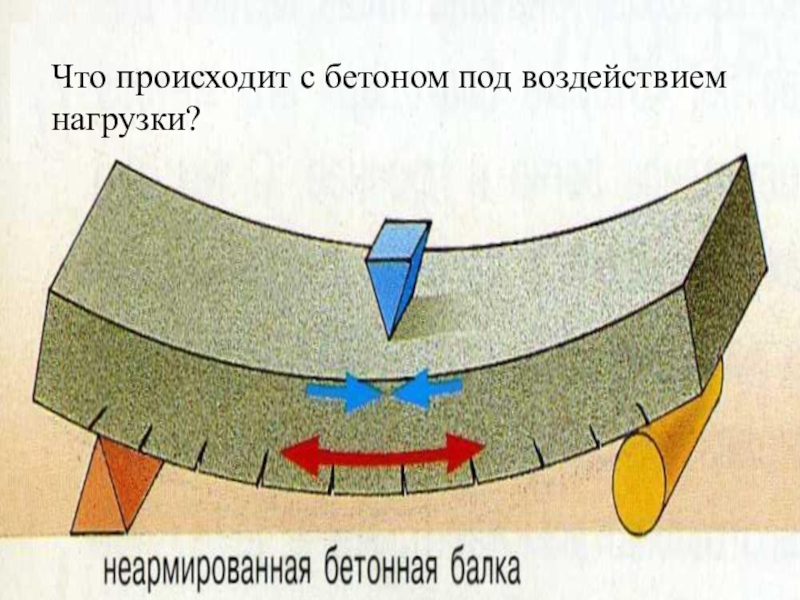

- 6. Что происходит с бетоном под воздействием нагрузки?

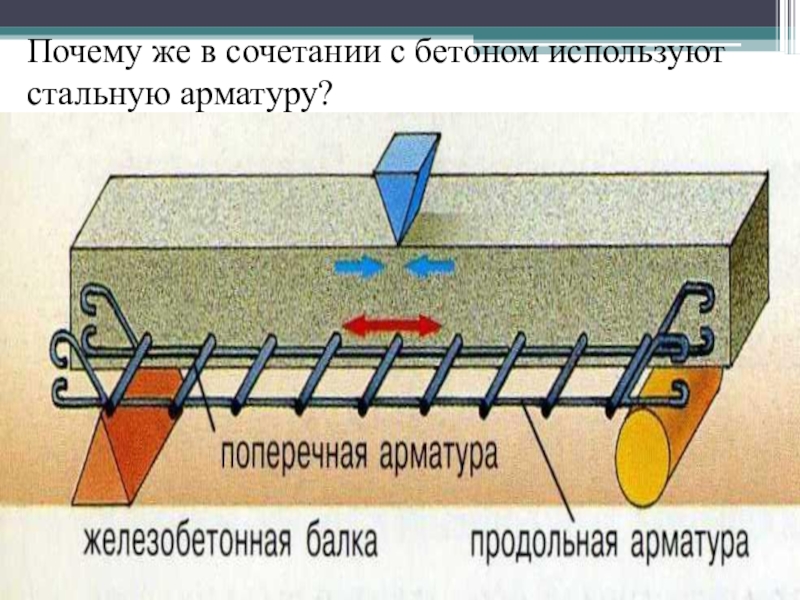

- 7. Почему же в сочетании с бетоном используют стальную арматуру?
- 8. Слайд 8
- 9. Определение: Свойство деформированных тел. принимать свою первоначальною
- 10. Определение: Деформация тела, которая исчезает, после снятия внешних нагрузок на тело называется упругой деформацией
- 11. Определение: Свойство тел сохранять деформацию после снятия внешних нагрузок называется пластичностью
- 12. Определение: Остаточная деформация, которая сохраняется после снятия
- 13. Твердое тело может при одних условиях быть
- 14. Слайд 14
- 15. что может послужить причиной обрушения моста? (Мост
- 16. Под воздействием внешней силы в твердом теле
- 17. σ ~εσ = k ε═>

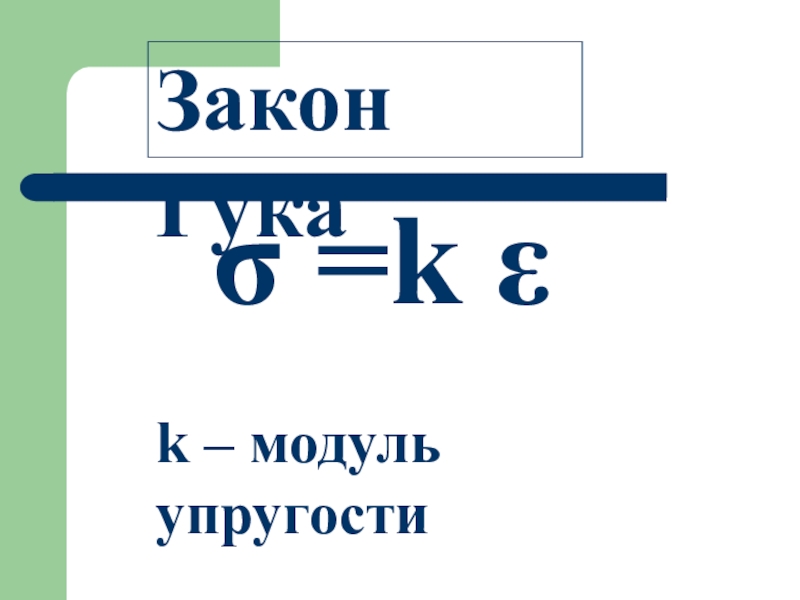

- 18. σ =k εЗакон Гукаk – модуль упругости
- 19. механическое напряжение в упруго деформированном теле прямо пропорционально относительной деформации этого тела
- 20. Роберт Гук
- 21. Слайд 21
- 22. Закон Гука (при односторонней деформации растяжения или

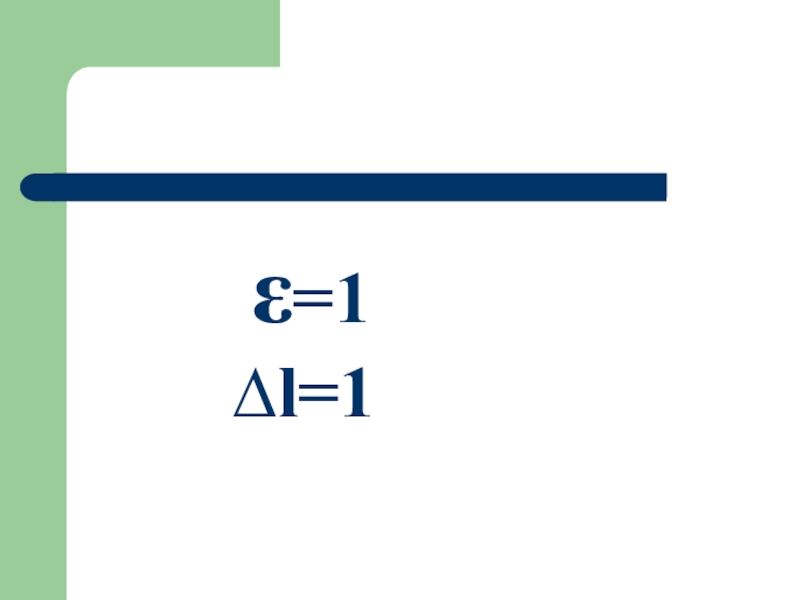

- 23. ε=1∆l=1
- 24. Определение: модуль Юнга числено равен механическому
- 25. Томас Юнг

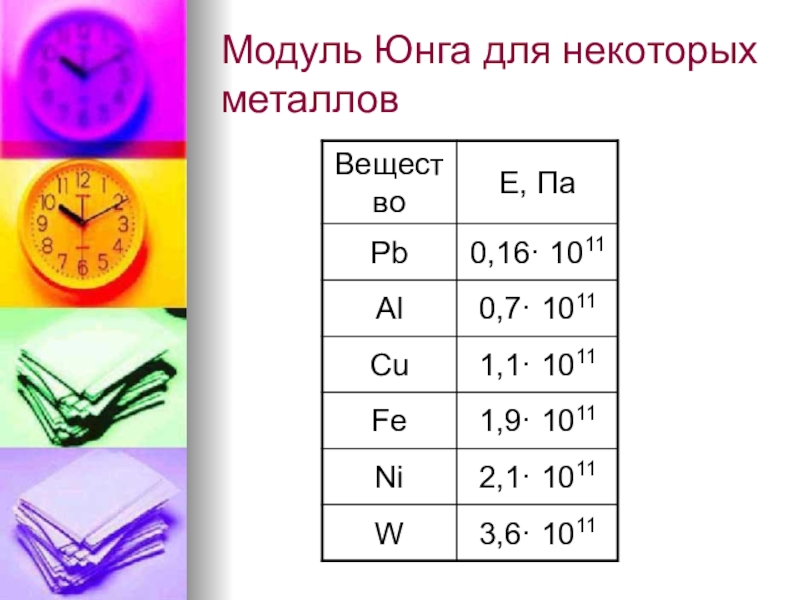

- 26. Модуль Юнга для некоторых металлов

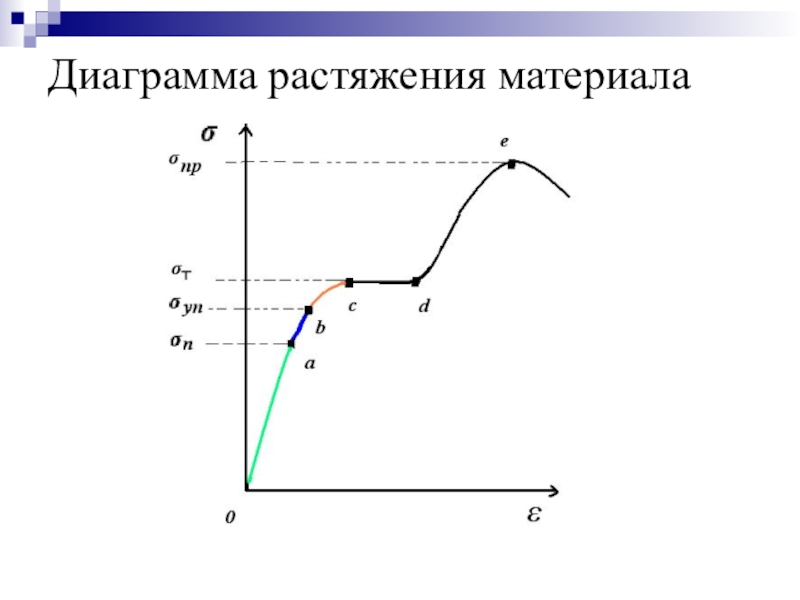

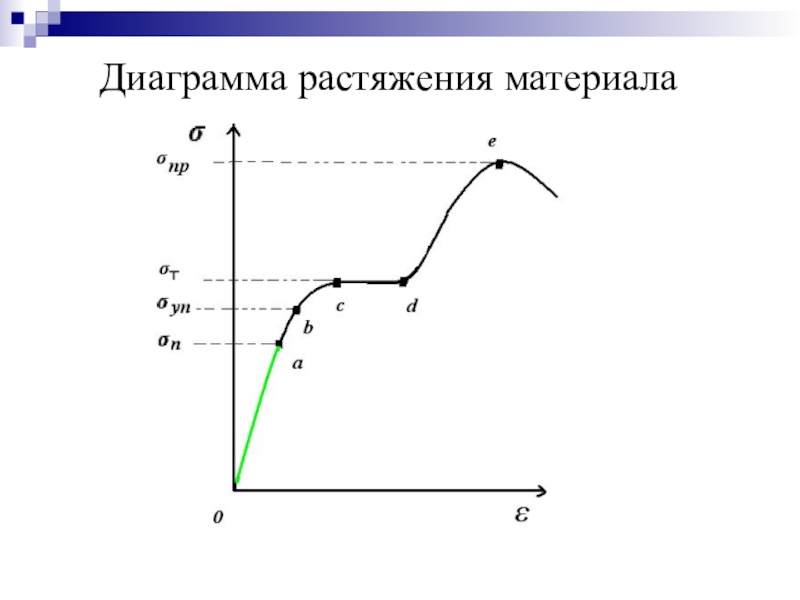

- 27. Диаграмма растяжения материала
- 28. Слайд 28
- 29. Диаграмма растяжения материала
- 30. Слайд 30
- 31. Диаграмма растяжения материала
- 32. Слайд 32
- 33. Диаграмма растяжения материала
- 34. Слайд 34
- 35. Диаграмма растяжения материала
- 36. Слайд 36
- 37. Слайд 37
- 38. Дано: СИ:
- 39. Дано: СИ:
- 40. σ═Е·εS=πr2∆l=l-l0σ=Е=ε=Решение:645321
- 41. Решение:6) ∆l= 0,1- 0,08 =0,02 м4) S=3,14
- 42. Радость видеть и понимать, есть самый прекрасный дар природыА. Эйнштейн:
Тема: Механические свойства твердых тел. Закон Гука.
Слайд 1Автор: учитель физики Геращенко О.А.
Тема: Упругие и пластические деформации. Закон Гука.

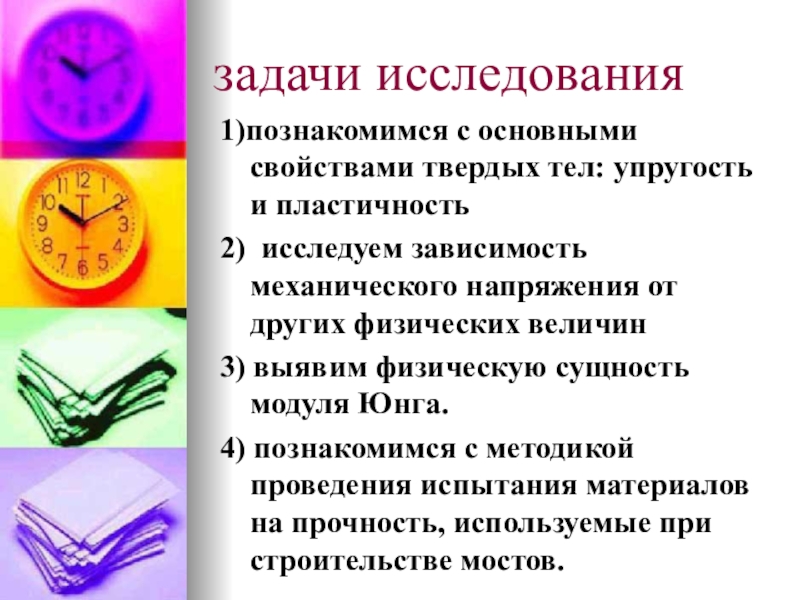

Слайд 3задачи исследования
1)познакомимся с основными свойствами твердых тел: упругость и пластичность
2) исследуем
зависимость механического напряжения от других физических величин
3) выявим физическую сущность модуля Юнга.
4) познакомимся с методикой проведения испытания материалов на прочность, используемые при строительстве мостов.
3) выявим физическую сущность модуля Юнга.
4) познакомимся с методикой проведения испытания материалов на прочность, используемые при строительстве мостов.
Слайд 5
Из всех строений
Я люблю мосты
Из дерева,
металла
и бетона.
Я вижу сплав труда и красоты
В изяществе пролетов многотонных.
и бетона.
Я вижу сплав труда и красоты
В изяществе пролетов многотонных.
Слайд 9Определение:
Свойство деформированных тел. принимать свою первоначальною форму и объем после
прекращения действия внешних сил называется упругостью

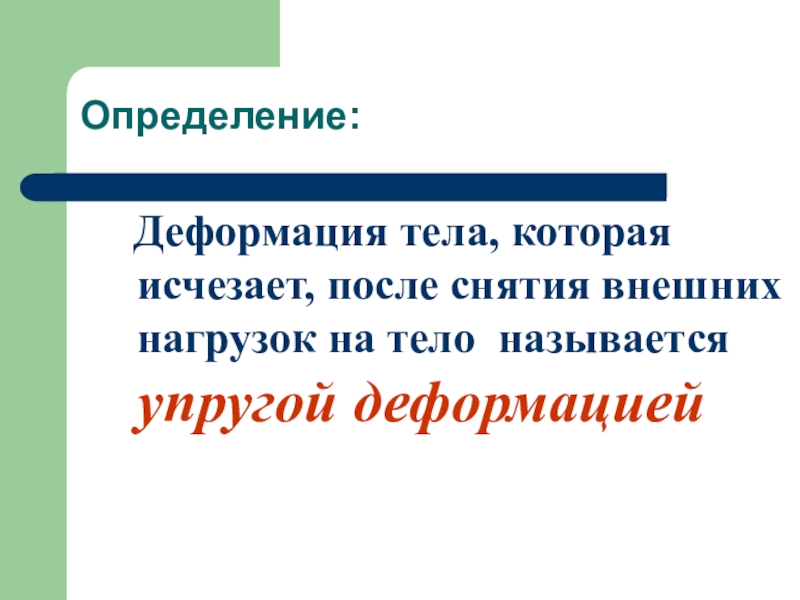

Слайд 10Определение:
Деформация тела, которая исчезает, после снятия внешних нагрузок на
тело называется упругой деформацией
Слайд 11Определение:
Свойство тел сохранять деформацию после снятия внешних нагрузок называется пластичностью
Слайд 12Определение:
Остаточная деформация, которая сохраняется после снятия внешних нагрузок на тело,
называется пластической деформацией.

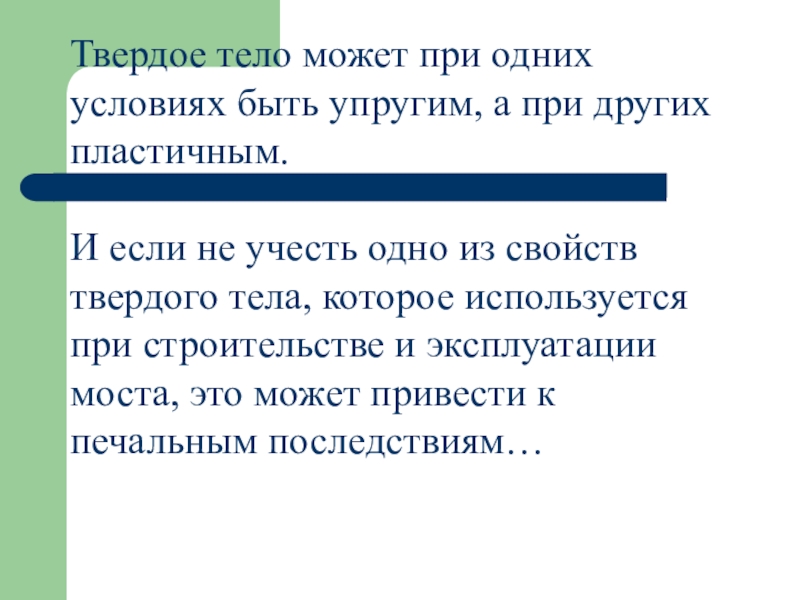

Слайд 13Твердое тело может при одних условиях быть упругим, а при других
пластичным.
И если не учесть одно из свойств твердого тела, которое используется при строительстве и эксплуатации моста, это может привести к печальным последствиям…
И если не учесть одно из свойств твердого тела, которое используется при строительстве и эксплуатации моста, это может привести к печальным последствиям…

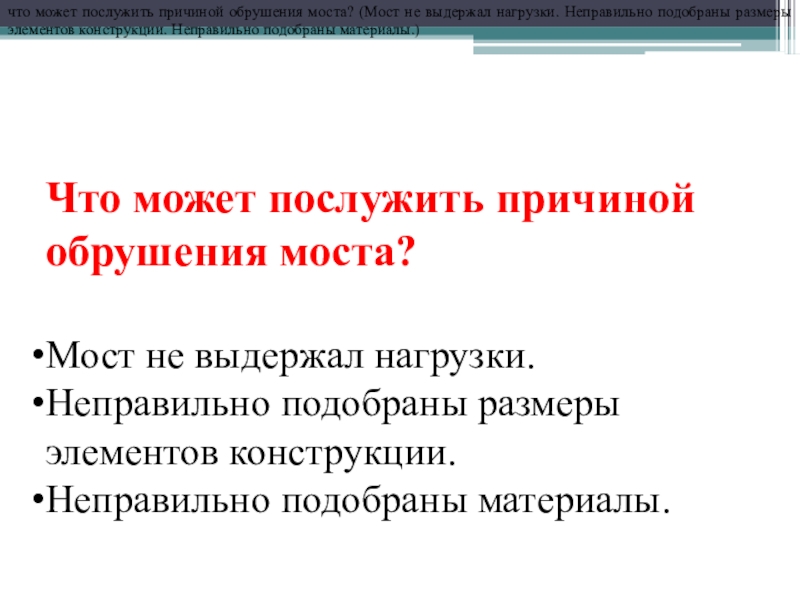

Слайд 15что может послужить причиной обрушения моста? (Мост не выдержал нагрузки. Неправильно
подобраны размеры элементов конструкции. Неправильно подобраны материалы.)
Что может послужить причиной обрушения моста?
Мост не выдержал нагрузки.
Неправильно подобраны размеры элементов конструкции.
Неправильно подобраны материалы.
Слайд 16Под воздействием внешней силы в твердом теле возникает деформация, которая создает
механическое напряжение твердого тела.
Как же зависит механическое напряжение от относительной деформации?
Как же зависит механическое напряжение от относительной деформации?

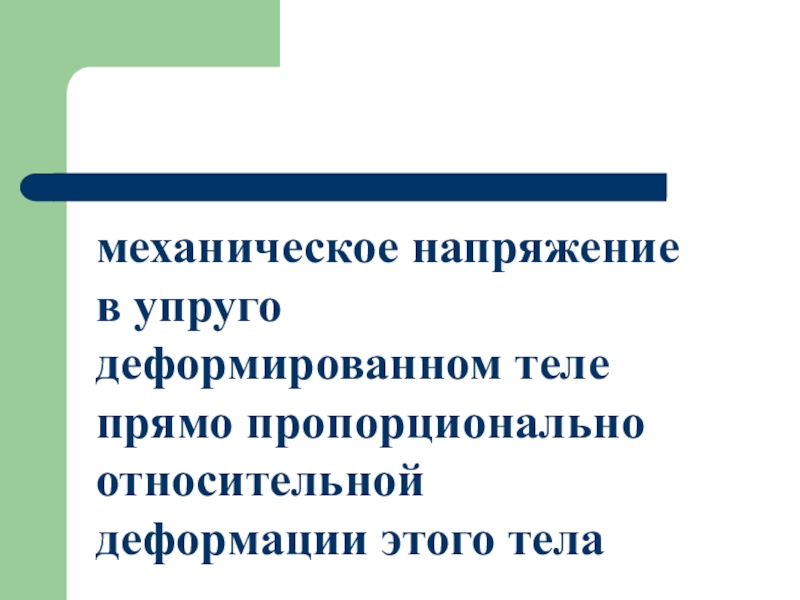

Слайд 19механическое напряжение в упруго деформированном теле прямо пропорционально относительной деформации этого
тела

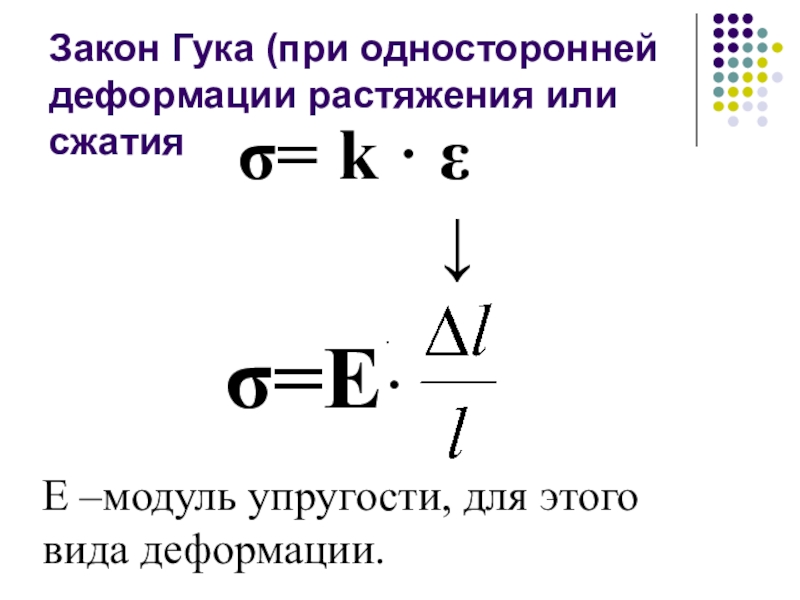

Слайд 22Закон Гука (при односторонней деформации растяжения или сжатия
σ=Е·
.
Е –модуль упругости, для
этого вида деформации.
σ= k · ε
↓

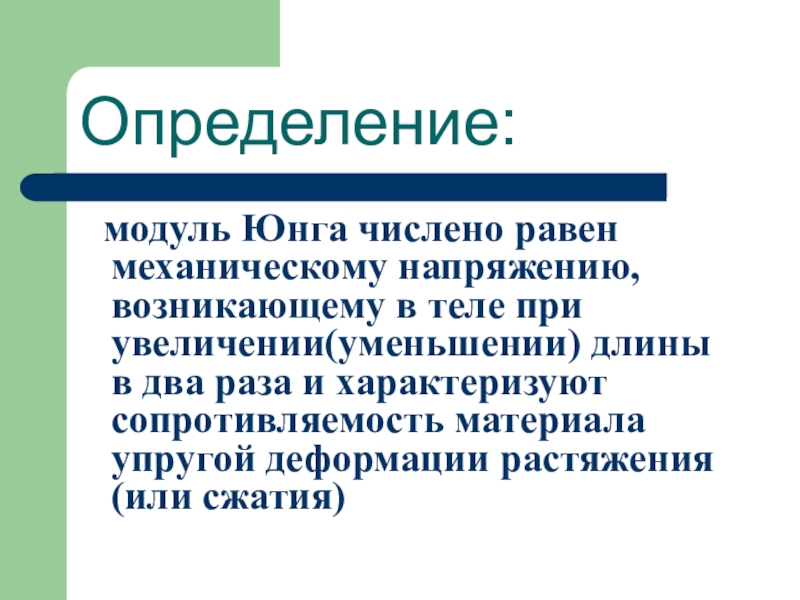

Слайд 24Определение:
модуль Юнга числено равен механическому напряжению, возникающему в теле
при увеличении(уменьшении) длины в два раза и характеризуют сопротивляемость материала упругой деформации растяжения (или сжатия)

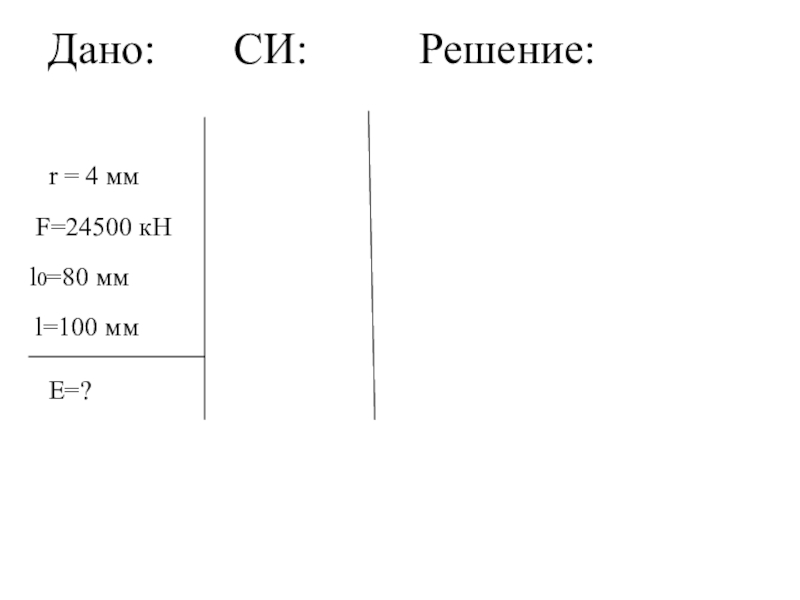

Слайд 39Дано: СИ: Решение:
r =
4 мм
F=24500 кН
l0=80 мм
l=100 мм
Е=?
4·10 3 м
24,5·10 5м
0,08 м
0,1 м
1
2
3
4
5
6

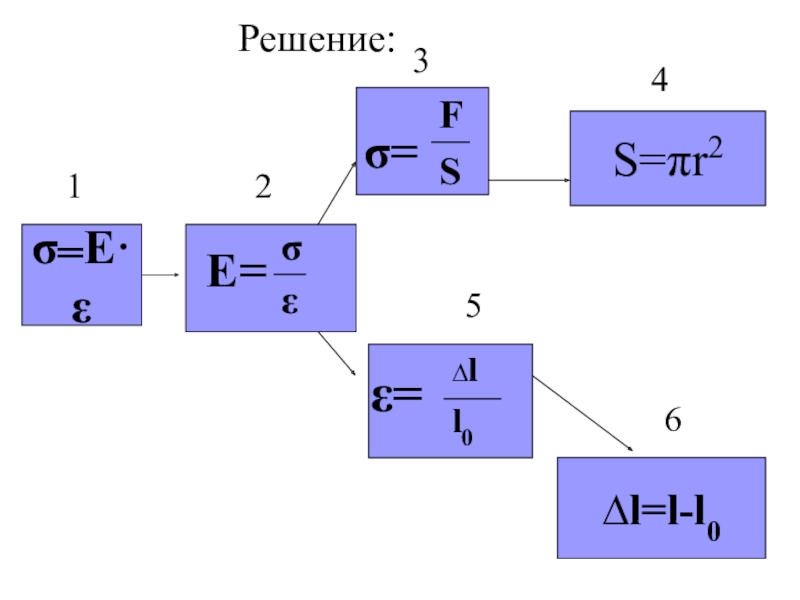

Слайд 41Решение:
6) ∆l= 0,1- 0,08 =
0,02 м
4) S=3,14 ·4·10-3 =
50·10-6 м2
3) σ=
=
49·10 5 Па
5) ε=
=
0,25
2) Е=
=
1,96 ·1011 Па = 1,96 ·105 МПа
