Презентация, доклад Трансформаторы, устройство и принцип работы

Содержание

Трансформатор – это статический электромагнитный аппарат, преобразующий величину переменного напряжения при неизменной частоте.Классификация трансформаторов:По количеству фаз: однофазные и трехфазныеПо виду магнитопровода: стержневые, броневые, тороидальныеПо назначению: силовые (питающие), измерительные (расширяют пределы измерения приборов) и специальные (например сварочные)По

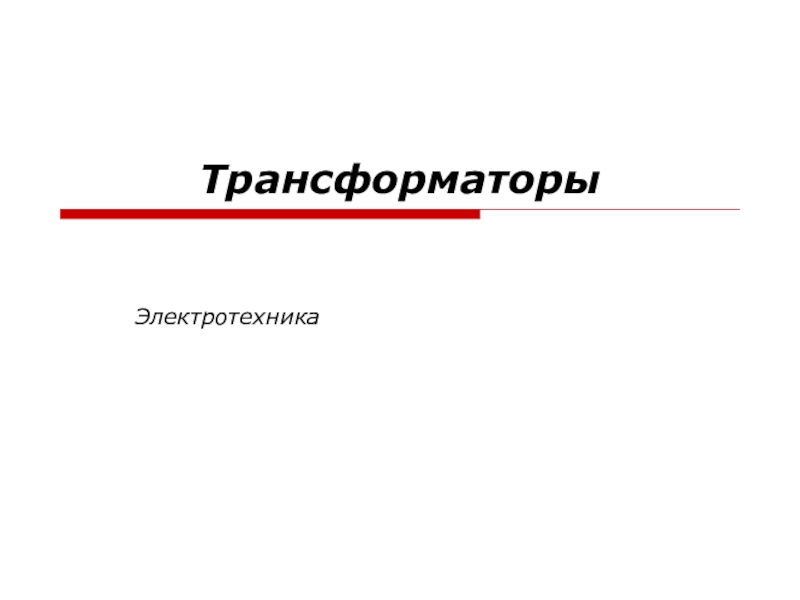

Слайд 1Трансформаторы
Электротехника

ТрансформаторыЭлектротехника

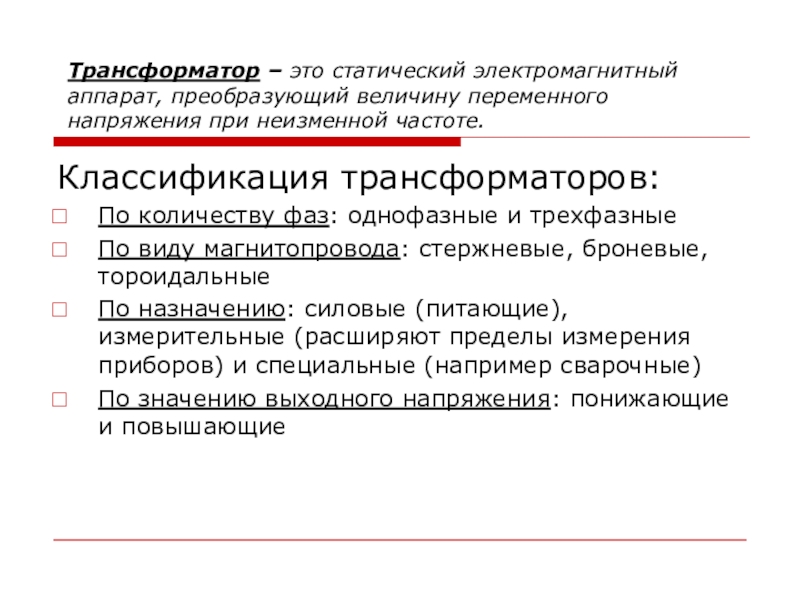

Слайд 2Трансформатор – это статический электромагнитный аппарат, преобразующий величину переменного напряжения при

неизменной частоте.

Классификация трансформаторов:
По количеству фаз: однофазные и трехфазные
По виду магнитопровода: стержневые, броневые, тороидальные
По назначению: силовые (питающие), измерительные (расширяют пределы измерения приборов) и специальные (например сварочные)
По значению выходного напряжения: понижающие и повышающие

Трансформатор – это статический электромагнитный аппарат, преобразующий величину переменного напряжения при неизменной частоте.Классификация трансформаторов:По количеству фаз: однофазные

Слайд 3Виды однофазных трансформаторов
а) – стержневой трансформатор (обмотки разнесены на два стержня)
б)

– броневой трансформатор (обмотки наматываются одна поверх другой, обмотка высшего напряжения находится на обмотке низшего напряжения)
Виды однофазных трансформаторова) – стержневой трансформатор (обмотки разнесены на два стержня)б) – броневой трансформатор (обмотки наматываются одна

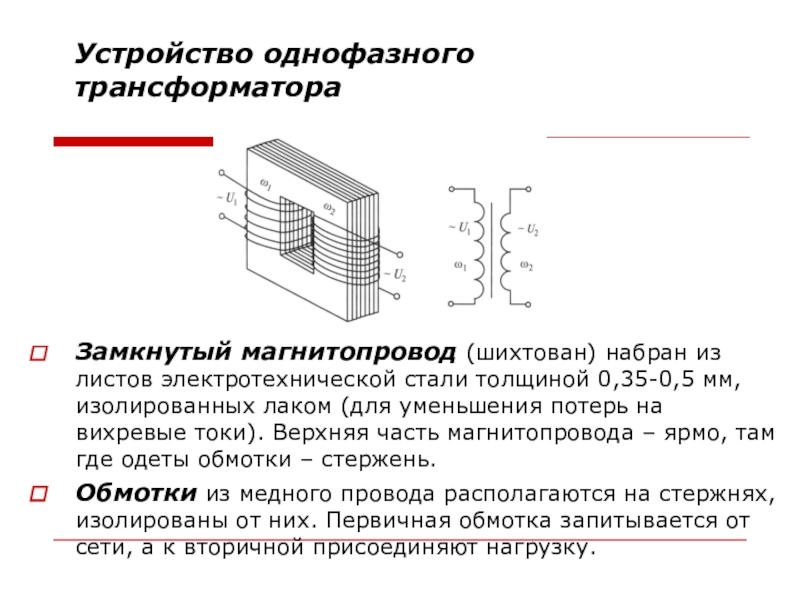

Слайд 4Устройство однофазного трансформатора
Замкнутый магнитопровод (шихтован) набран из листов электротехнической стали толщиной

0,35-0,5 мм, изолированных лаком (для уменьшения потерь на вихревые токи). Верхняя часть магнитопровода – ярмо, там где одеты обмотки – стержень.
Обмотки из медного провода располагаются на стержнях, изолированы от них. Первичная обмотка запитывается от сети, а к вторичной присоединяют нагрузку.
Устройство однофазного трансформатораЗамкнутый магнитопровод (шихтован) набран из листов электротехнической стали толщиной 0,35-0,5 мм, изолированных лаком (для уменьшения

Слайд 5Принцип работы однофазного трансформатора основан на явлении взаимоиндукции и законе электромагнитной

индукции


При подключении первичной обмотки трансформатора в сеть по обмотке протекает переменный ток, который создает в магнитопроводе переменный магнитный поток Ф , он замыкается, пронизывая витки вторичной обмотки, и наводит там по закону электромагнитной индукции ЭДС. Эту ЭДС и используют для питания нагрузки. Преобразование напряжения достигается за счет разного количества витков обмоток.

Принцип работы однофазного трансформатора основан на явлении взаимоиндукции и законе электромагнитной индукцииПри подключении первичной обмотки трансформатора в

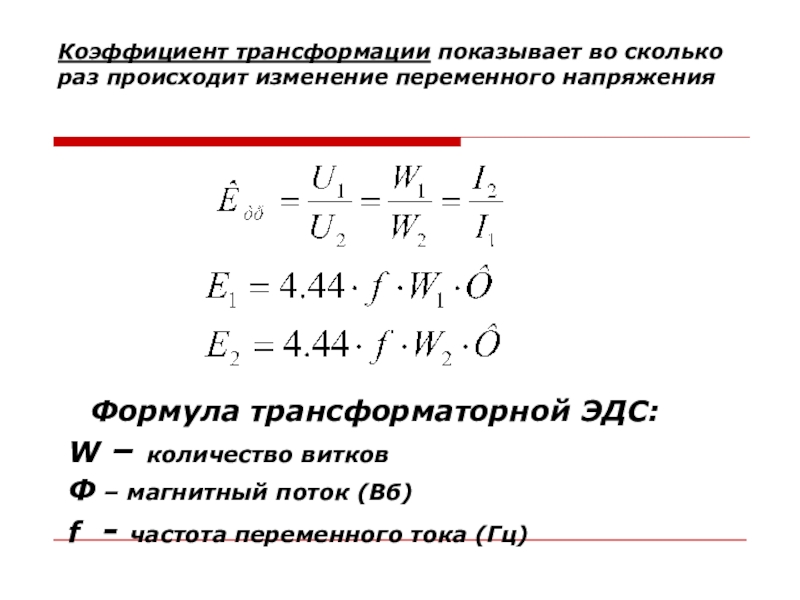

Слайд 6Коэффициент трансформации показывает во сколько раз происходит изменение переменного напряжения

Формула трансформаторной

ЭДС:
W – количество витков
Ф – магнитный поток (Вб)
f - частота переменного тока (Гц)
Коэффициент трансформации показывает во сколько раз происходит изменение переменного напряженияФормула трансформаторной ЭДС:W – количество витковФ – магнитный

Слайд 7Режим холостого хода – к первичной обмотке подведено номинальное напряжение, в

ней протекает минимальный ток, а вторичная обмотка разомкнута.


Ваттметр включенный в цепь первичной обмотки измерит потери холостого хода, которые идут на перемагничивание железа (МАГНИТНЫЕ ПОТЕРИ)



Режим холостого хода – к первичной обмотке подведено номинальное напряжение, в ней протекает минимальный ток, а вторичная

Слайд 8Режим короткого замыкания – к первичной обмотке подведено 5-10% от номинального

напряжения, а вторичная обмотка замкнута, в ней протекает максимальный ток.


Ваттметр включенный в цепь первичной обмотки измерит потери короткого замыкания, которые идут на нагрев проводников обмотки (ЭЛЕКТРИЧЕСКИЕ ПОТЕРИ)


Режим короткого замыкания – к первичной обмотке подведено 5-10% от номинального напряжения, а вторичная обмотка замкнута, в

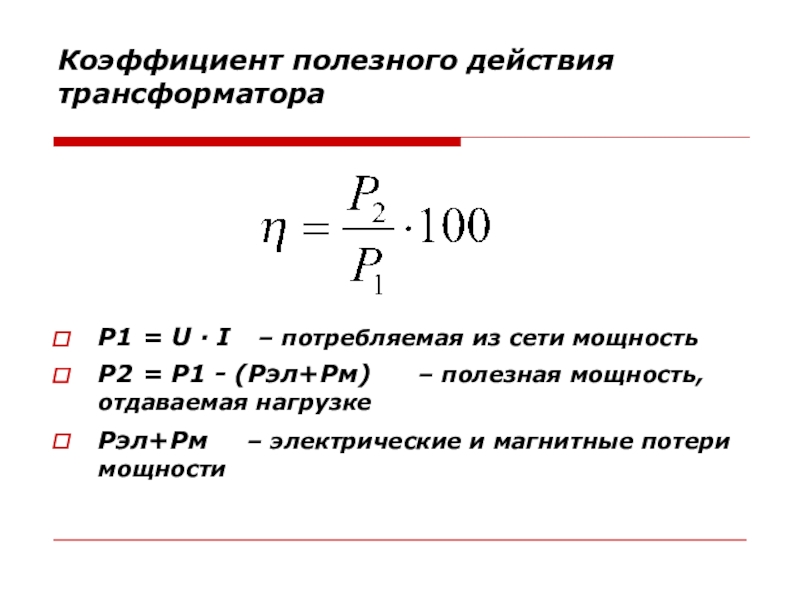

Слайд 9Коэффициент полезного действия трансформатора
Р1 = U · I – потребляемая

из сети мощность
Р2 = Р1 - (Рэл+Рм) – полезная мощность, отдаваемая нагрузке
Рэл+Рм – электрические и магнитные потери мощности
Коэффициент полезного действия трансформатораР1 = U · I  – потребляемая из сети мощностьР2 = Р1 -

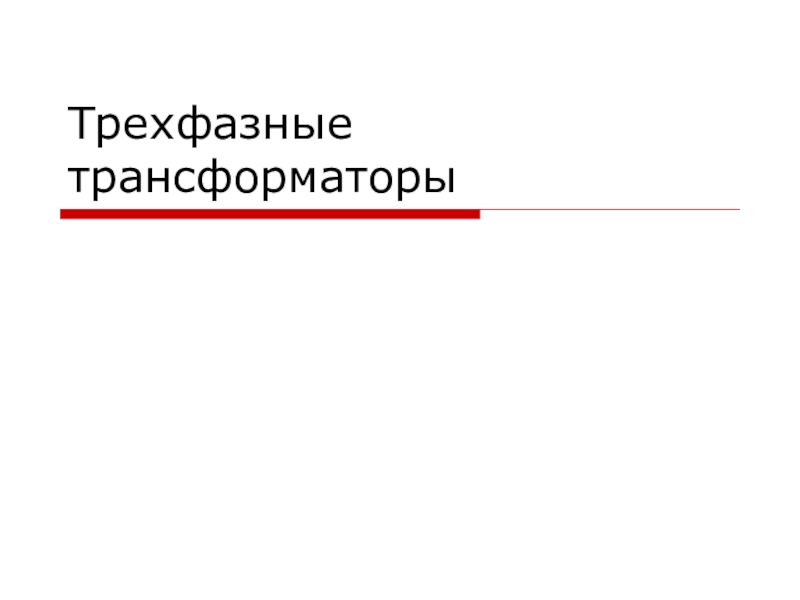

Слайд 10Трехфазные трансформаторы

Трехфазные трансформаторы

Слайд 11В ЛЭП используют мощные трехфазные силовые трансформаторы.
Магнитопровод имеет три стержня, на

каждом расположено по две обмотки каждой фазы концентрично.
В ЛЭП используют мощные трехфазные силовые трансформаторы.Магнитопровод имеет три стержня, на каждом расположено по две обмотки каждой

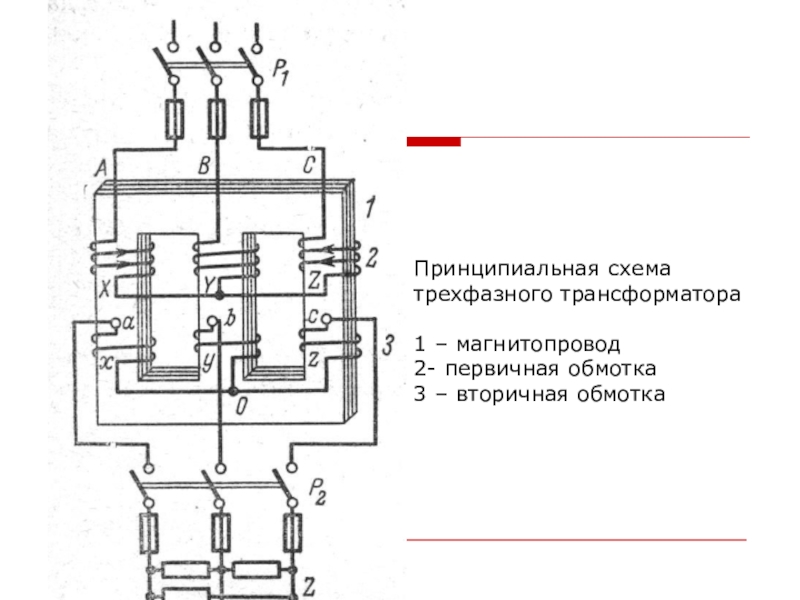

Слайд 12Принципиальная схема трехфазного трансформатора 1 – магнитопровод 2- первичная обмотка 3 – вторичная обмотка

Принципиальная схема трехфазного трансформатора  1 – магнитопровод 2- первичная обмотка 3 – вторичная обмотка

Слайд 13Трехфазный силовой трансформатор
1 – переключатель (изменяет коэффициент трансформации на 5%)
2- изоляторы

выводов обмотки высшего напряжения
3 – изоляторы обмотки низшего напряжения
4 – маслоуказатель
5 – расширительный бак
6 – теплообменные трубы
7 – бак с трансформаторным маслом
8 - стержень магнитопровода
9 – обмотка низшего напряжения
10 – обмотка высшего напряжения
Трехфазный силовой трансформатор1 – переключатель (изменяет коэффициент трансформации на 5%)2- изоляторы выводов обмотки высшего напряжения3 – изоляторы

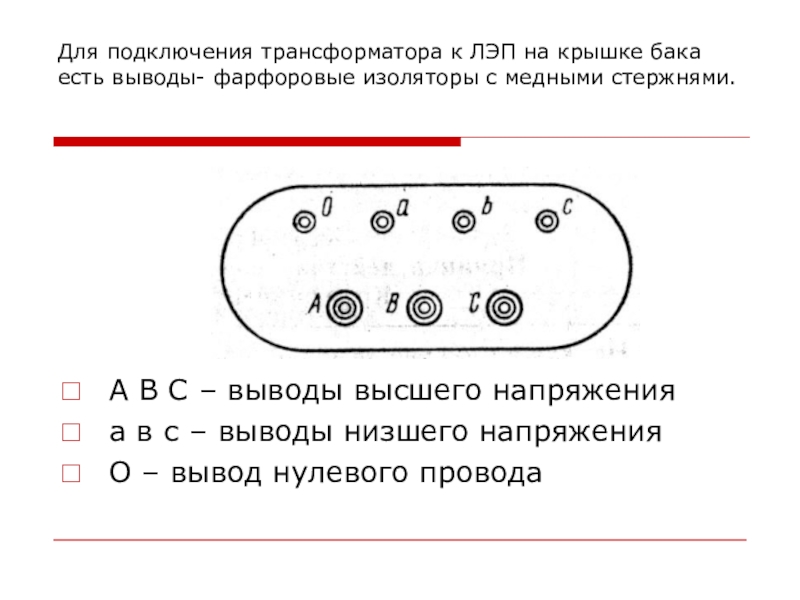

Слайд 14Для подключения трансформатора к ЛЭП на крышке бака есть выводы- фарфоровые

изоляторы с медными стержнями.

А В С – выводы высшего напряжения
а в с – выводы низшего напряжения
О – вывод нулевого провода

Для подключения трансформатора к ЛЭП на крышке бака есть выводы- фарфоровые изоляторы с медными стержнями.А В С

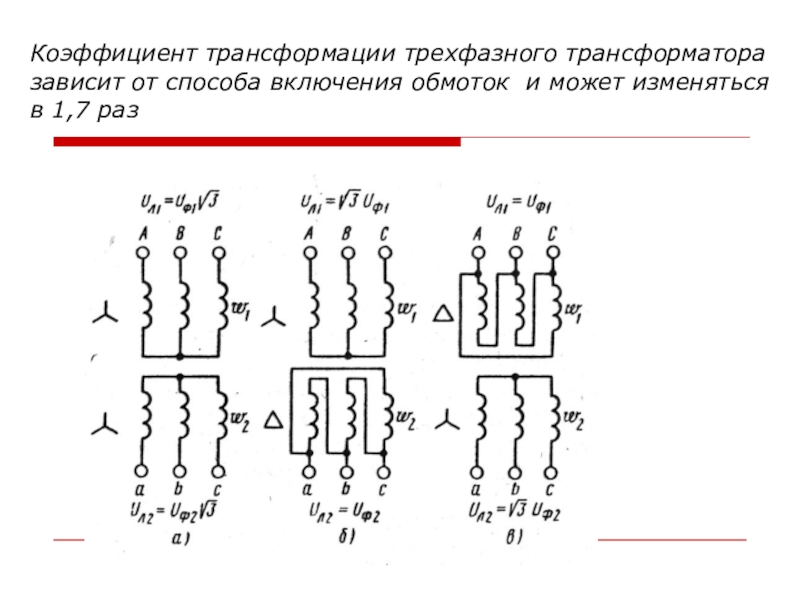

Слайд 15Коэффициент трансформации трехфазного трансформатора зависит от способа включения обмоток и может

изменяться в 1,7 раз
Коэффициент трансформации трехфазного трансформатора зависит от способа включения обмоток и может изменяться в 1,7 раз

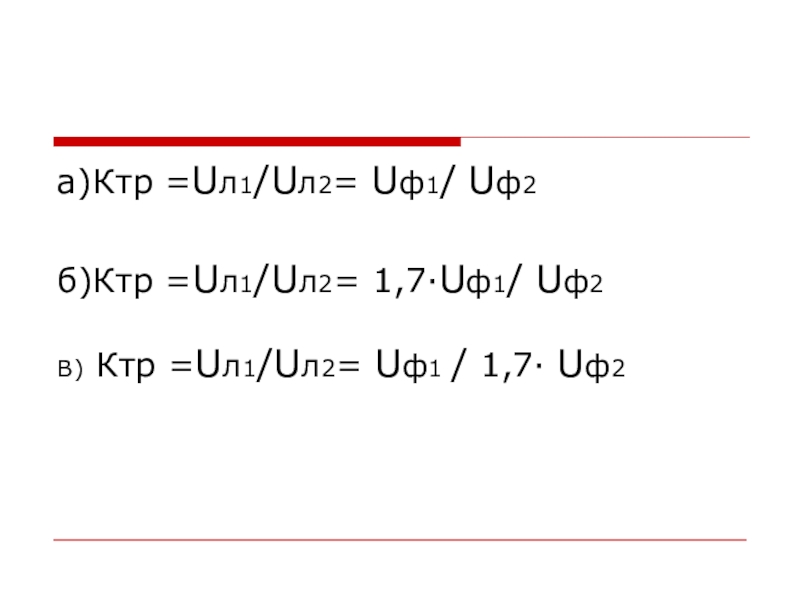

Слайд 16
а)Ктр =Uл1/Uл2= Uф1/ Uф2

б)Ктр =Uл1/Uл2= 1,7·Uф1/ Uф2

В) Ктр =Uл1/Uл2= Uф1

/ 1,7· Uф2

а)Ктр =Uл1/Uл2= Uф1/ Uф2 б)Ктр =Uл1/Uл2= 1,7·Uф1/ Uф2В) Ктр =Uл1/Uл2= Uф1 / 1,7· Uф2

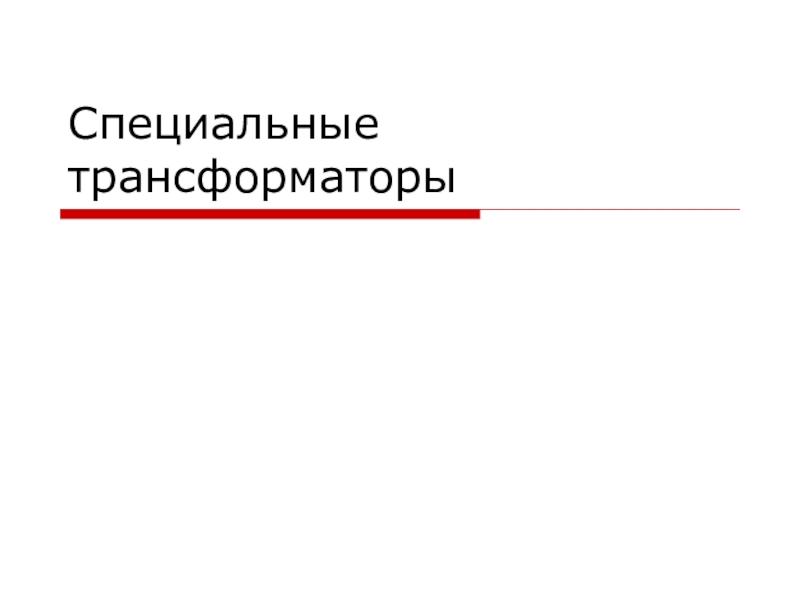

Слайд 17Специальные трансформаторы

Специальные трансформаторы

Слайд 18Автотрансформатор – это трансформатор, часть первичной обмотки которого принадлежит вторичной, поэтому

у него можно плавно изменять коэффициент трансформации, т.е. напряжение на выходе варьируется.

1 – регулятор
2 – бегунок (перемещается по виткам обмотки)
3 – тороидальный магнитопровод с намотанной на него медной обмоткой

Автотрансформатор – это трансформатор, часть первичной обмотки которого принадлежит вторичной, поэтому у него можно плавно изменять коэффициент

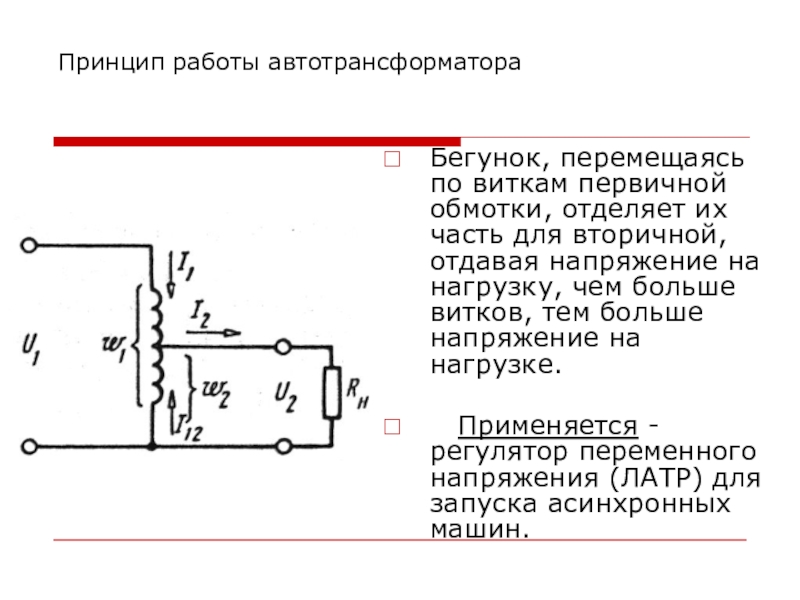

Слайд 19Принцип работы автотрансформатора
Бегунок, перемещаясь по виткам первичной обмотки, отделяет их часть

для вторичной, отдавая напряжение на нагрузку, чем больше витков, тем больше напряжение на нагрузке.

Применяется - регулятор переменного напряжения (ЛАТР) для запуска асинхронных машин.

Принцип работы автотрансформатораБегунок, перемещаясь по виткам первичной обмотки, отделяет их часть для вторичной, отдавая напряжение на нагрузку,

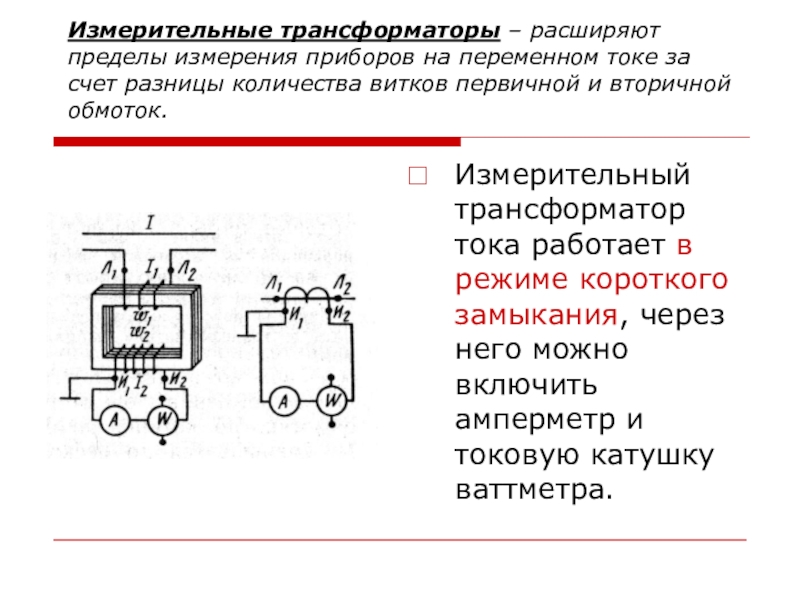

Слайд 20Измерительные трансформаторы – расширяют пределы измерения приборов на переменном токе за

счет разницы количества витков первичной и вторичной обмоток.

Измерительный трансформатор тока работает в режиме короткого замыкания, через него можно включить амперметр и токовую катушку ваттметра.

Измерительные трансформаторы – расширяют пределы измерения приборов на переменном токе за счет разницы количества витков первичной и

Слайд 21
Измерительный трансформатор напряжения работает в режиме холостого хода, через него можно

включить вольтметр, герцметр и вольтметровую катушку ваттметра.
Измерительный трансформатор напряжения работает в режиме холостого хода, через него можно включить вольтметр, герцметр и вольтметровую катушку

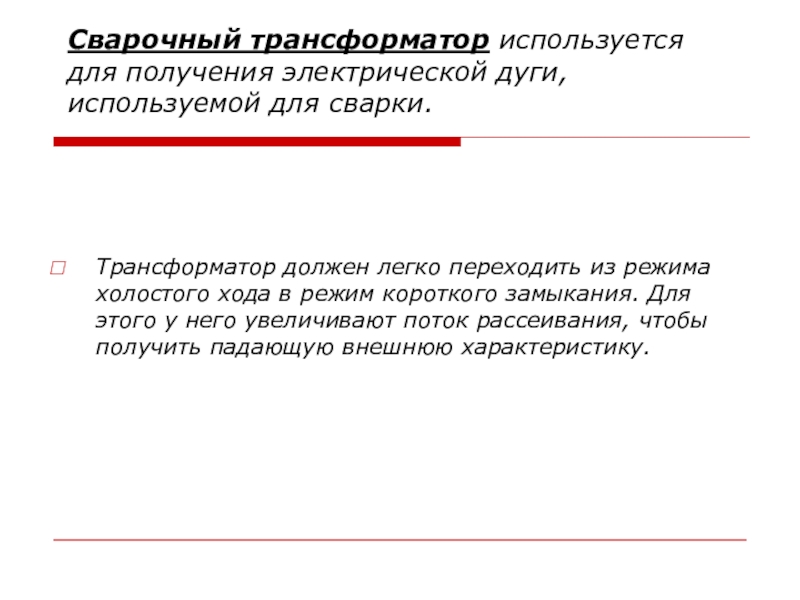

Слайд 22Сварочный трансформатор используется для получения электрической дуги, используемой для сварки.
Трансформатор должен

легко переходить из режима холостого хода в режим короткого замыкания. Для этого у него увеличивают поток рассеивания, чтобы получить падающую внешнюю характеристику.


Сварочный трансформатор используется для получения электрической дуги, используемой для сварки.Трансформатор должен легко переходить из режима холостого хода

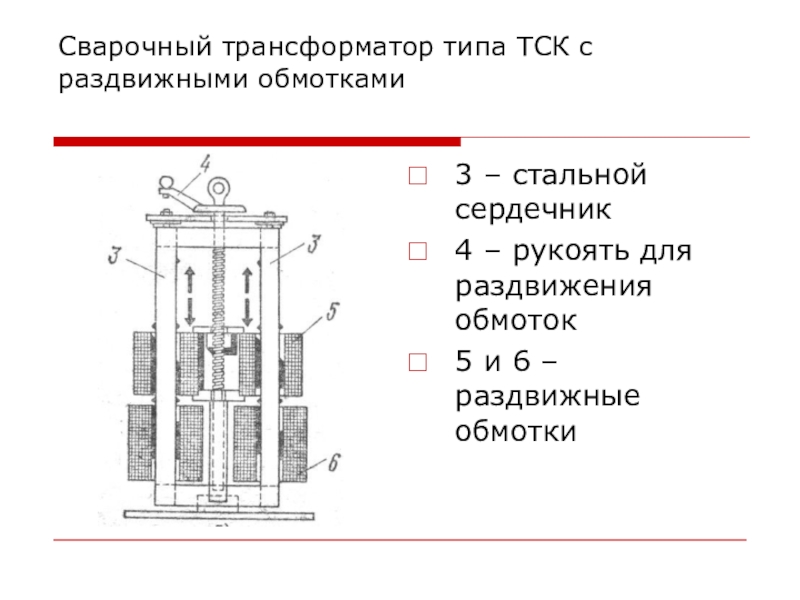

Слайд 23Сварочный трансформатор типа ТСК с раздвижными обмотками
3 – стальной сердечник
4 –

рукоять для раздвижения обмоток
5 и 6 – раздвижные обмотки

Сварочный трансформатор типа ТСК с раздвижными обмотками3 – стальной сердечник4 – рукоять для раздвижения обмоток5 и 6

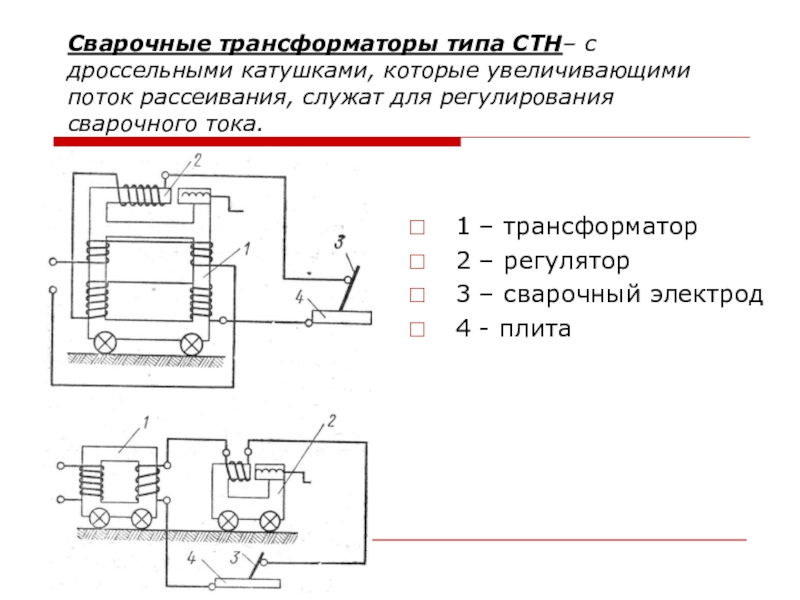

Слайд 24Сварочные трансформаторы типа СТН– с дроссельными катушками, которые увеличивающими поток рассеивания,

служат для регулирования сварочного тока.


1 – трансформатор
2 – регулятор
3 – сварочный электрод
4 - плита

Сварочные трансформаторы типа СТН– с дроссельными катушками, которые увеличивающими поток рассеивания, служат для регулирования сварочного тока.1 –
