Презентация, доклад темы занятия Измерение ёмкости и индуктивности
Содержание
- 1. Презентация темы занятия Измерение ёмкости и индуктивности
- 2. Тема 4.4. Измерение емкости и индуктивностиЦель занятия:1. Классификация,
- 3. 1.1 Классификация, назначение и характеристики конденсаторов.Общее обозначение конденсаторов
- 4. Классификация конденсаторовПо характеру изменения емкости Постоянной емкостиПодстроечныеПеременной емкости
- 5. Классификация конденсаторовПо способу защиты от внешних воздействующих
- 6. Классификация конденсаторовПо способу монтажа на печатных платахДля печатного монтажаНавесного монтажаДля использования в составе микромодулей, и микросхем
- 7. Классификация конденсаторовПо назначению Общего назначения Специальные
- 8. Классификация конденсаторовПо использованию в конкретных цепях аппаратурыНизковольтные
- 9. Классификация конденсаторовПо виду диэлектрика конденсаторы делятся на группы: С органическим диэлектрикомНеорганическим диэлектрикомОксидным диэлектриком Газообразным диэлектриком
- 10. Назначение конденсатораКонденсатор предназначен для накопления заряда и
- 11. Характеристики конденсатораНоминальная емкостьНоминальное напряжение Номинальный токСопротивление изоляции Температурный коэффициент емкости
- 12. 1.2 Классификация, назначение и характеристики индуктивности.Общее обозначение индуктивностей
- 13. Классификация индуктивностейПо конструкции:Однослойные и многослойныеКаркасные и
- 14. Классификация индуктивностейПо назначению:Контурные Катушки связиДроссели высокой и низкой частоты и т.п.
- 15. Назначение катушки индуктивности Катушка индуктивности предназначена для
- 16. Характеристики катушек индуктивностиИндуктивность (L)Собственная емкость (CL)Активное сопротивление (R)Добротность (Q)Температурная стабильность индуктивности (α)
- 17. 2. Методы измерения конденсаторов и катушек индуктивностиНепосредственной

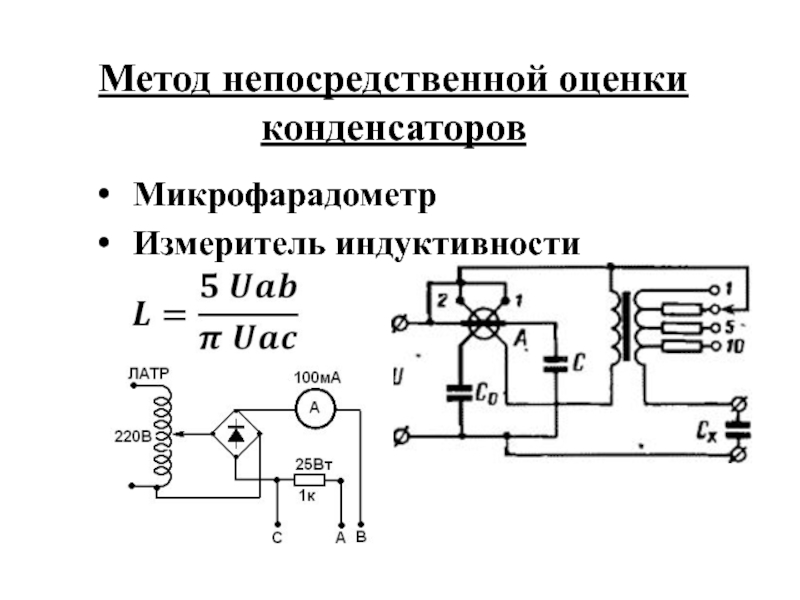

- 18. Метод непосредственной оценки конденсаторов МикрофарадометрИзмеритель индуктивности

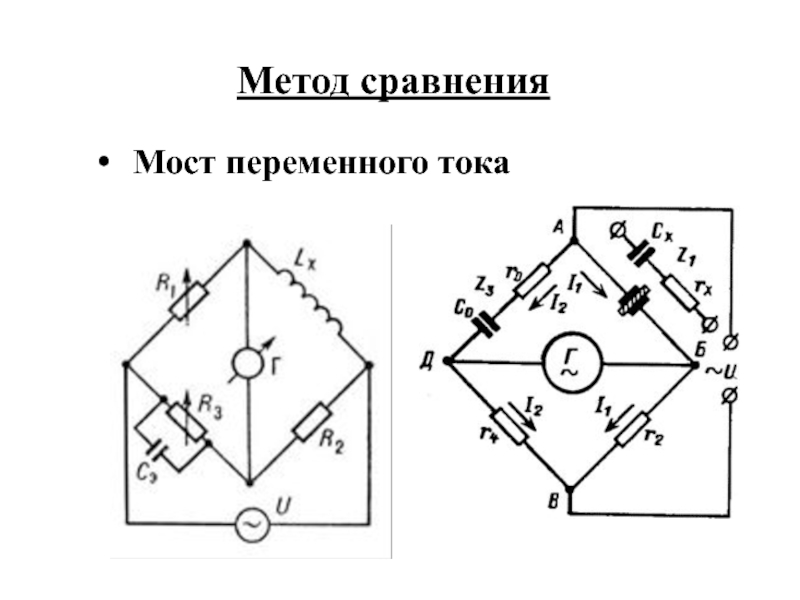

- 19. Метод сравненияМост переменного тока
- 20. Метод амперметра и вольтметра, метод ваттметра
- 21. Резонансный метод измеренийСхема измерения ёмкостей резонансным методомРезонансная схема измерения индуктивностей
- 22. Задание на закрепление темы:
Тема 4.4. Измерение емкости и индуктивностиЦель занятия:1. Классификация, назначение и характеристики конденсаторов и индуктивностей.2. Методы измерения конденсаторов и индуктивностей.

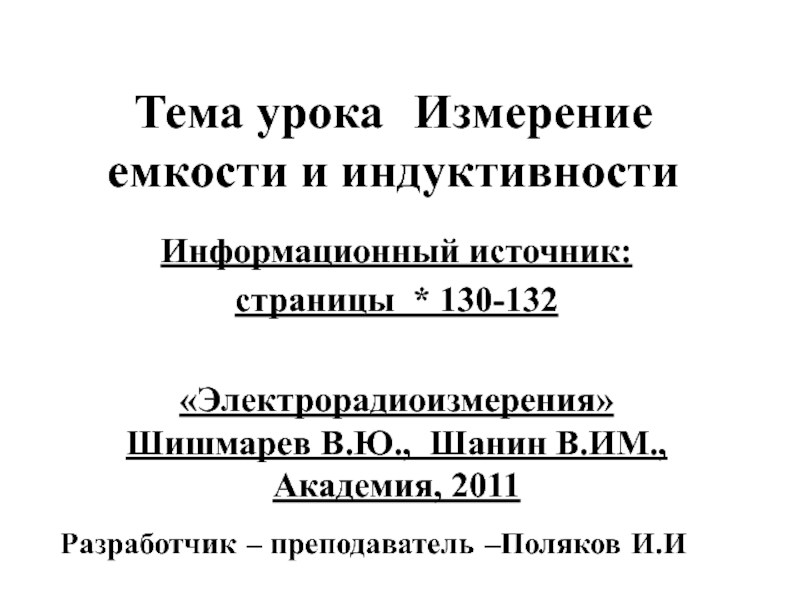

Слайд 1Тема урока Измерение емкости и индуктивности
Информационный источник:
страницы * 130-132
«Электрорадиоизмерения» Шишмарев В.Ю., Шанин В.ИМ., Академия, 2011
Слайд 2Тема 4.4. Измерение емкости и индуктивности
Цель занятия:
1. Классификация, назначение и характеристики конденсаторов
и индуктивностей.
2. Методы измерения конденсаторов и индуктивностей.
2. Методы измерения конденсаторов и индуктивностей.

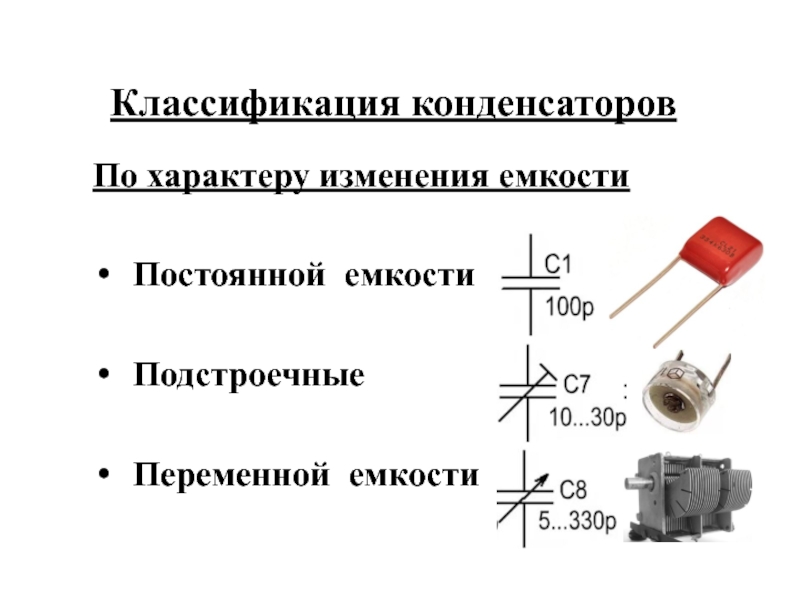

Слайд 4Классификация конденсаторов
По характеру изменения емкости
Постоянной емкости
Подстроечные
Переменной емкости

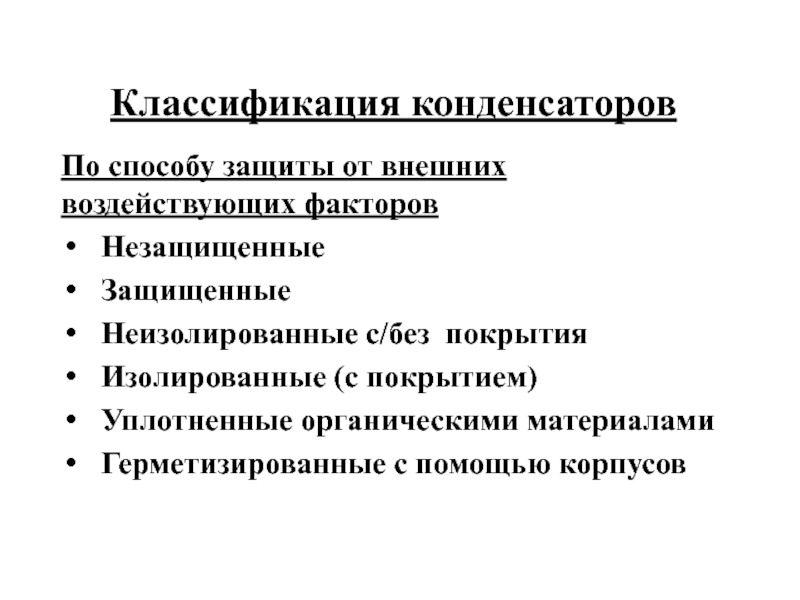

Слайд 5Классификация конденсаторов
По способу защиты от внешних воздействующих факторов
Незащищенные
Защищенные
Неизолированные с/без
покрытия
Изолированные (с покрытием)
Уплотненные органическими материалами
Герметизированные с помощью корпусов
Изолированные (с покрытием)
Уплотненные органическими материалами
Герметизированные с помощью корпусов
Слайд 6Классификация конденсаторов
По способу монтажа на печатных платах
Для печатного монтажа
Навесного монтажа
Для использования
в составе микромодулей, и микросхем

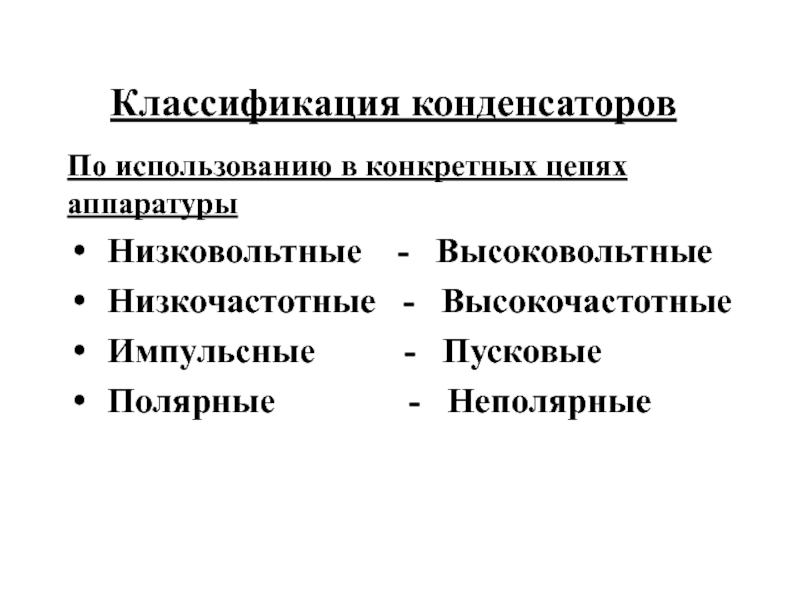

Слайд 8Классификация конденсаторов
По использованию в конкретных цепях аппаратуры
Низковольтные - Высоковольтные
Низкочастотные - Высокочастотные
Импульсные - Пусковые
Полярные - Неполярные

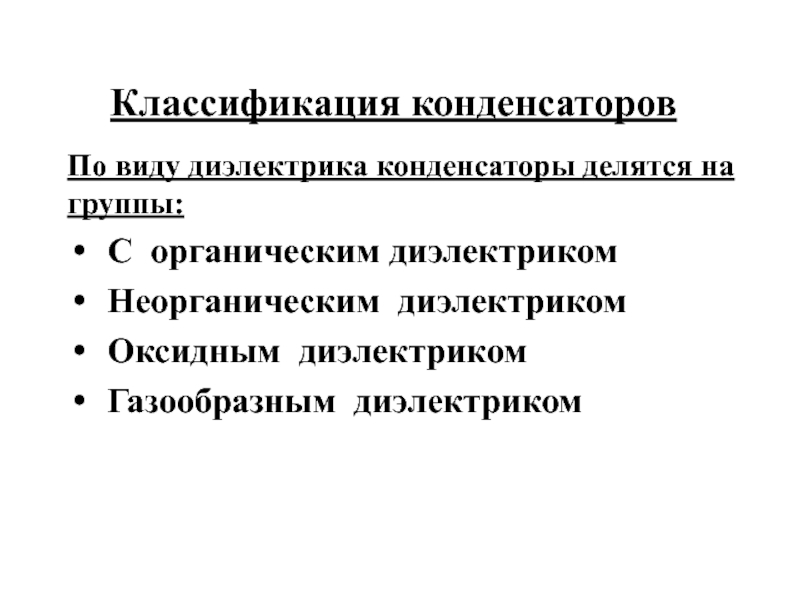

Слайд 9Классификация конденсаторов
По виду диэлектрика конденсаторы делятся на группы:
С органическим диэлектриком
Неорганическим
диэлектриком
Оксидным диэлектриком
Газообразным диэлектриком
Оксидным диэлектриком
Газообразным диэлектриком

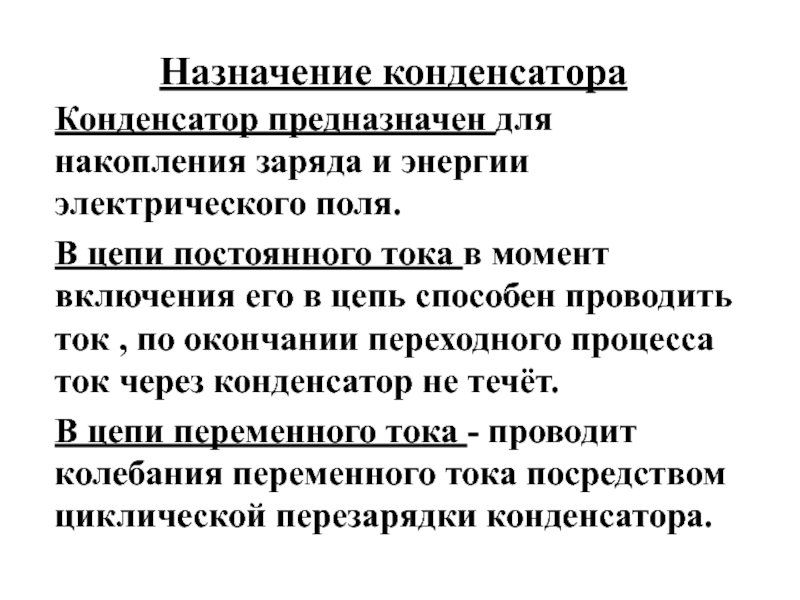

Слайд 10Назначение конденсатора
Конденсатор предназначен для накопления заряда и энергии электрического поля.
В цепи
постоянного тока в момент включения его в цепь способен проводить ток , по окончании переходного процесса ток через конденсатор не течёт.
В цепи переменного тока - проводит колебания переменного тока посредством циклической перезарядки конденсатора.
В цепи переменного тока - проводит колебания переменного тока посредством циклической перезарядки конденсатора.
Слайд 11Характеристики конденсатора
Номинальная емкость
Номинальное напряжение
Номинальный ток
Сопротивление изоляции
Температурный коэффициент емкости

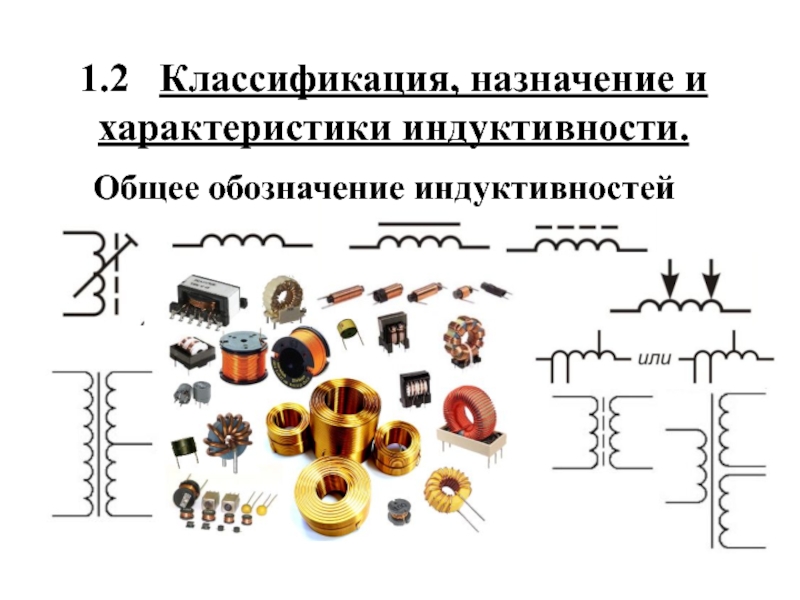

Слайд 121.2 Классификация, назначение и характеристики индуктивности.
Общее обозначение индуктивностей

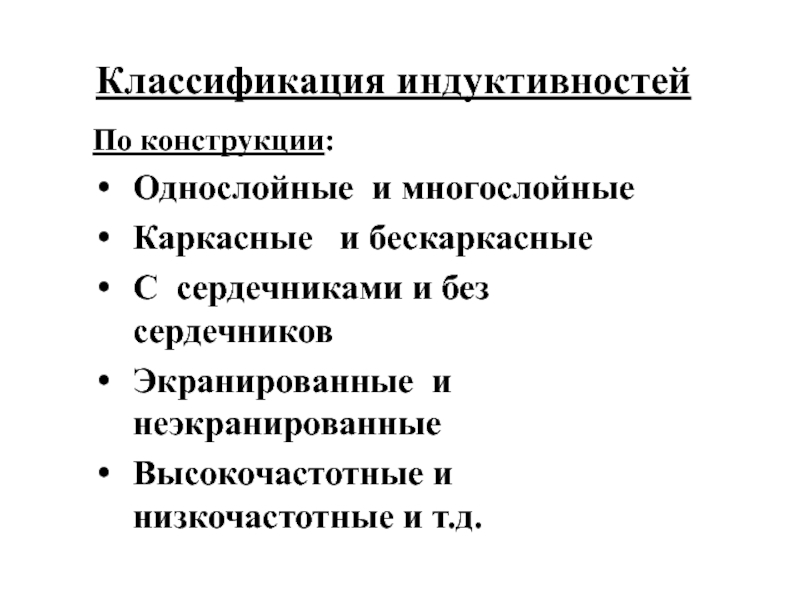

Слайд 13Классификация индуктивностей
По конструкции:
Однослойные и многослойные
Каркасные и бескаркасные
С сердечниками и без
сердечников
Экранированные и неэкранированные
Высокочастотные и низкочастотные и т.д.
Экранированные и неэкранированные
Высокочастотные и низкочастотные и т.д.

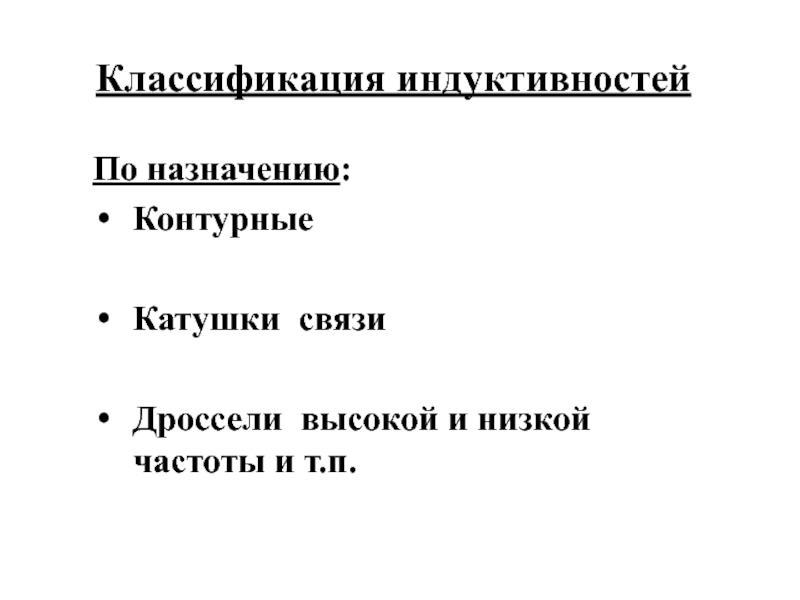

Слайд 14Классификация индуктивностей
По назначению:
Контурные
Катушки связи
Дроссели высокой и низкой частоты и т.п.

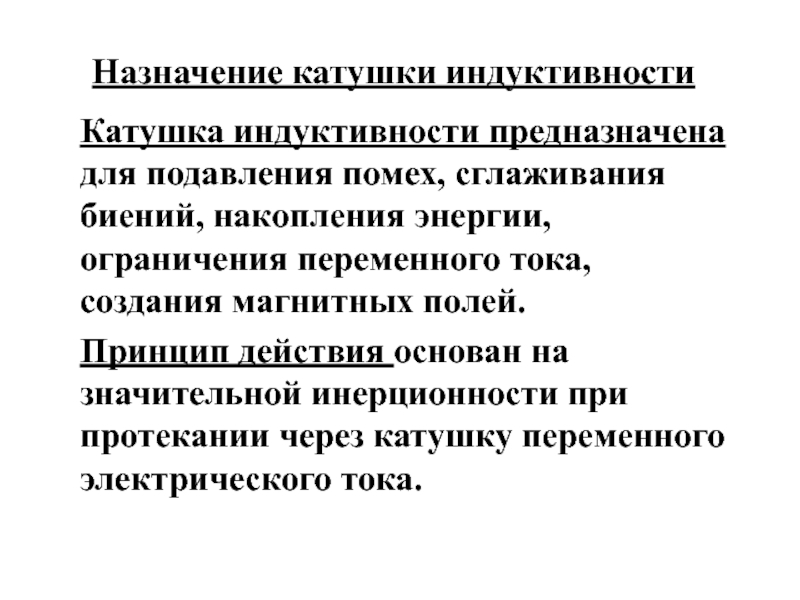

Слайд 15Назначение катушки индуктивности
Катушка индуктивности предназначена для подавления помех, сглаживания биений,
накопления энергии, ограничения переменного тока, создания магнитных полей.
Принцип действия основан на значительной инерционности при протекании через катушку переменного электрического тока.
Принцип действия основан на значительной инерционности при протекании через катушку переменного электрического тока.
Слайд 16Характеристики катушек индуктивности
Индуктивность (L)
Собственная емкость (CL)
Активное сопротивление (R)
Добротность (Q)
Температурная стабильность
индуктивности (α)

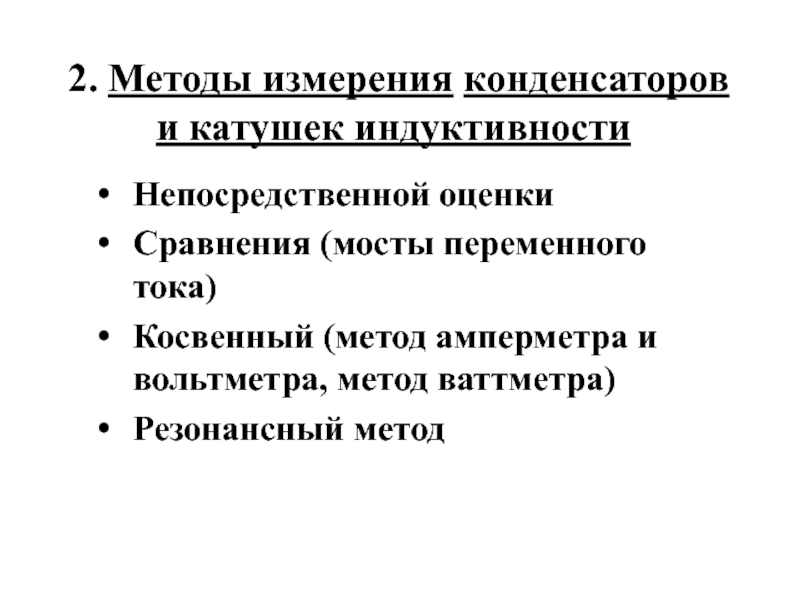

Слайд 172. Методы измерения конденсаторов и катушек индуктивности
Непосредственной оценки
Сравнения (мосты переменного тока)
Косвенный
(метод амперметра и вольтметра, метод ваттметра)
Резонансный метод
Резонансный метод

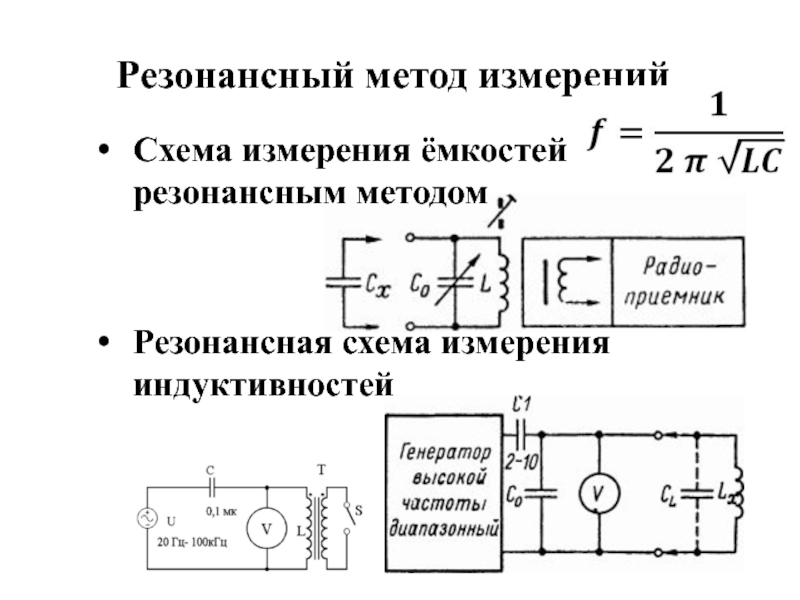

Слайд 21Резонансный метод измерений
Схема измерения ёмкостей резонансным методом
Резонансная схема измерения индуктивностей

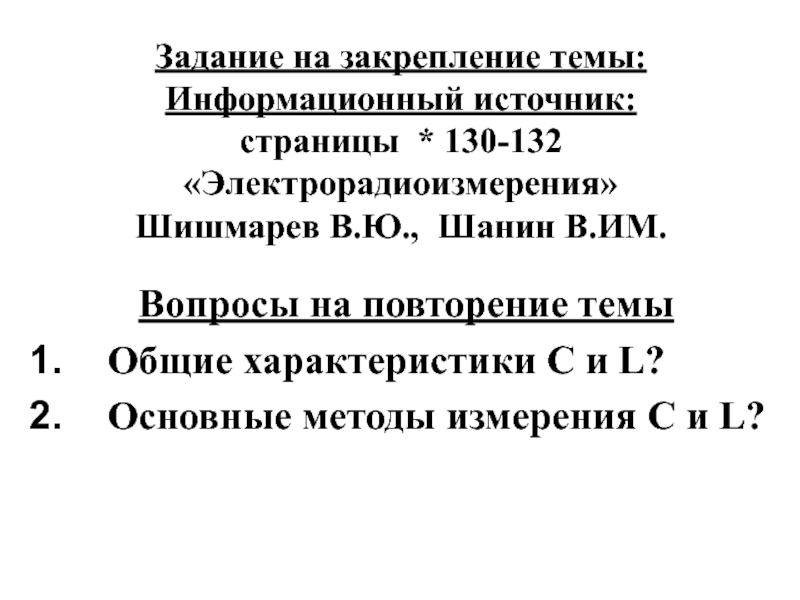

Слайд 22Задание на закрепление темы: Информационный источник:
страницы * 130-132
«Электрорадиоизмерения»
Шишмарев В.Ю., Шанин В.ИМ.
Вопросы на повторение темы
Общие характеристики С и L?
Основные методы измерения C и L?
