Презентация, доклад Соединение проводников в батарею

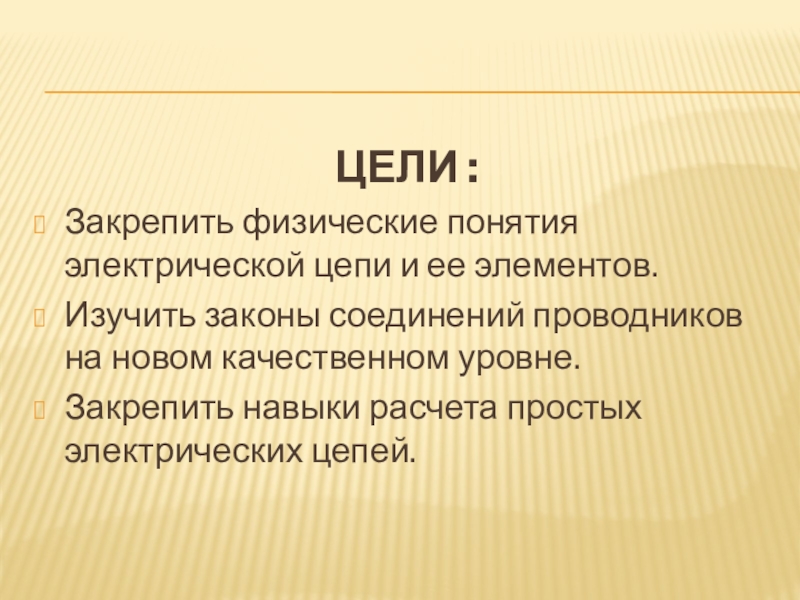

соединений проводников на новом качественном уровне.
Закрепить навыки расчета простых электрических цепей.

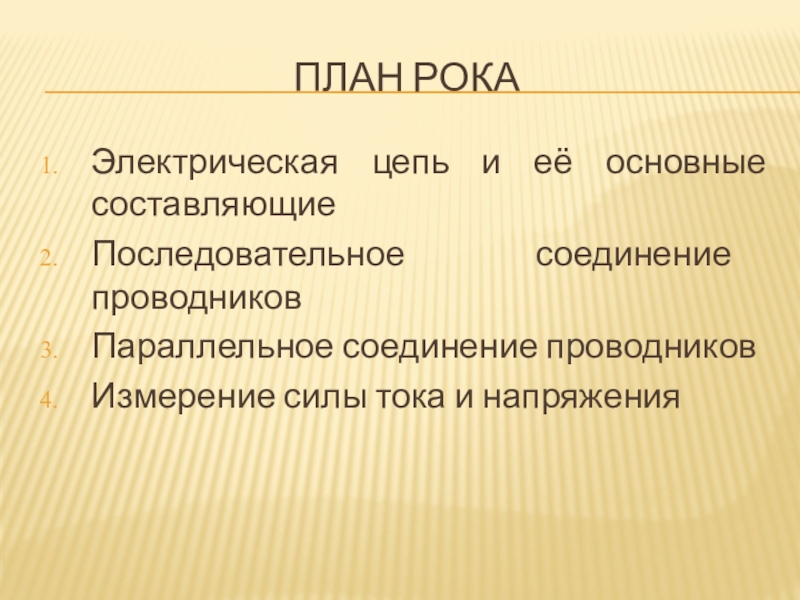

силы тока и напряжения

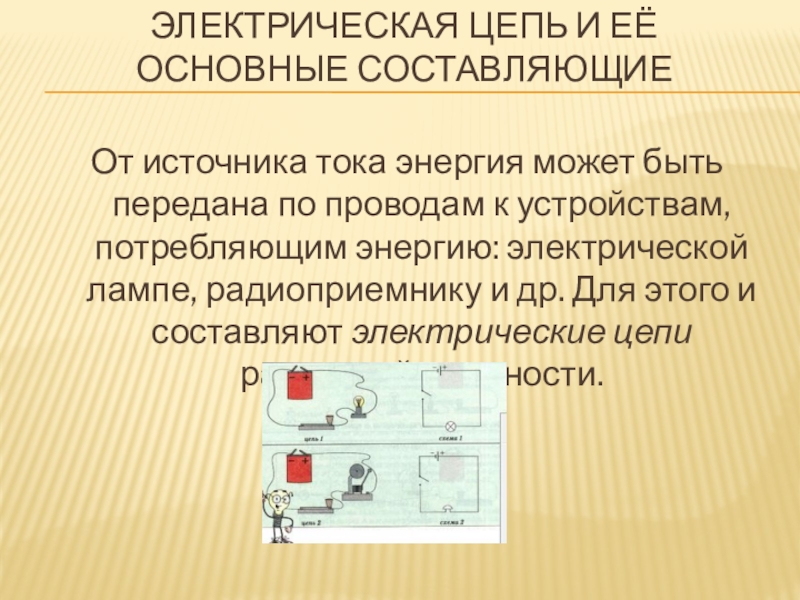

передана по проводам к устройствам, потребляющим энергию: электрической лампе, радиоприемнику и др. Для этого и составляют электрические цепи различной сложности.

потребляющих электрическую энергию
Соединительных проводов
Выключателей замыкания цепи

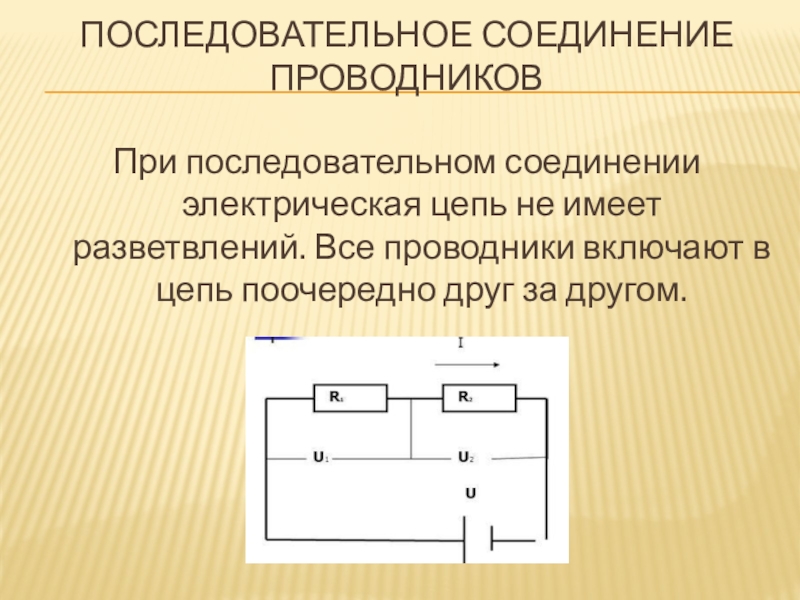

проводники включают в цепь поочередно друг за другом.

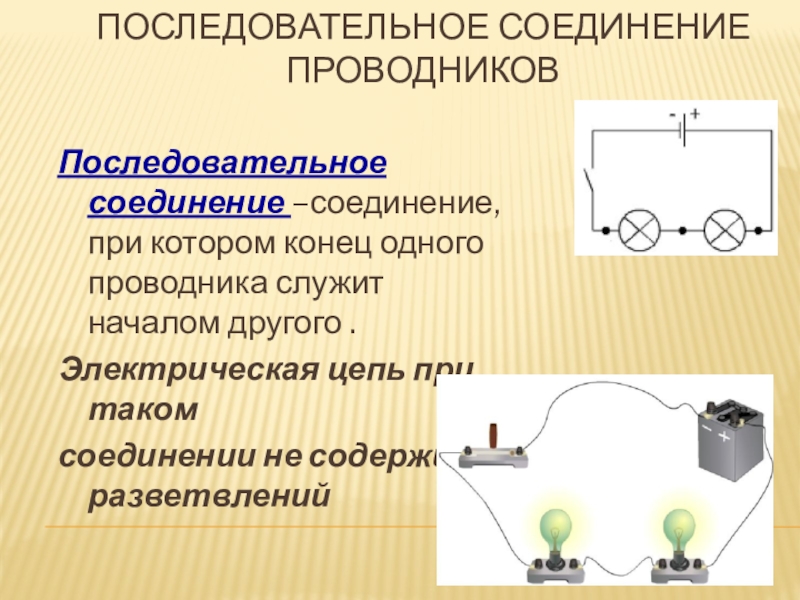

началом другого .
Электрическая цепь при таком
соединении не содержит разветвлений

Напряжение на концах рассматриваемого участка цепи складывается из напряжений на первом и втором проводниках

3. Отношение напряжений на отдельных проводниках равно отношению сопротивлений этих проводников


4. Сопротивление всего участка цепи равно сумме сопротивлений проводников

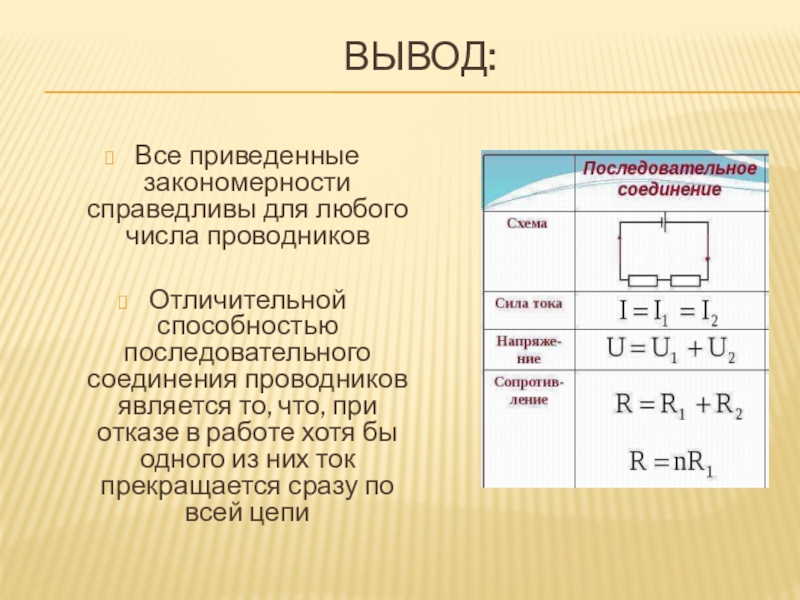

проводников является то, что, при отказе в работе хотя бы одного из них ток прекращается сразу по всей цепи

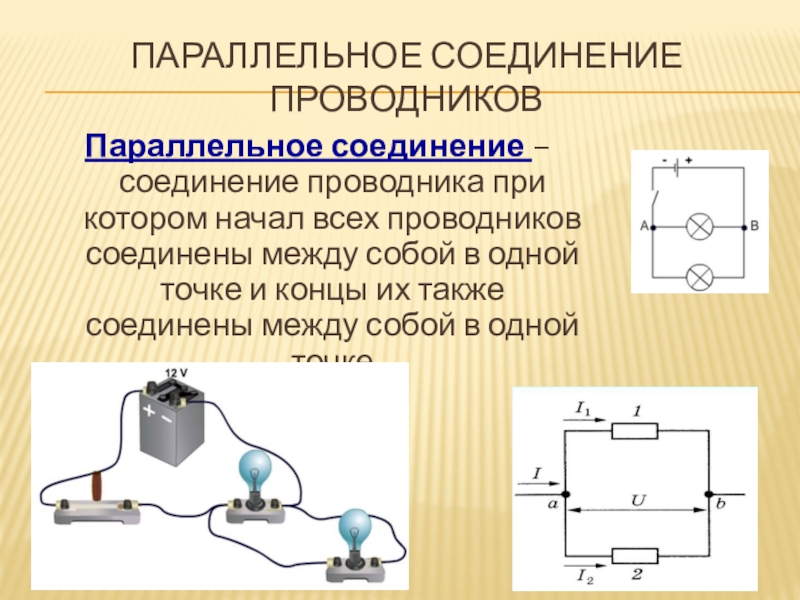

проводников соединены между собой в одной точке и концы их также соединены между собой в одной точке

в неразветвленном участке цепи равна сумме сил токов в разветвлениях

3. Отношение сил токов в отдельных разветвлениях равно обратному отношению сопротивлений проводников


4. Величина ,обратная сопротивлению всего участка цепи равна сумме величин, обратных сопротивлениям проводников

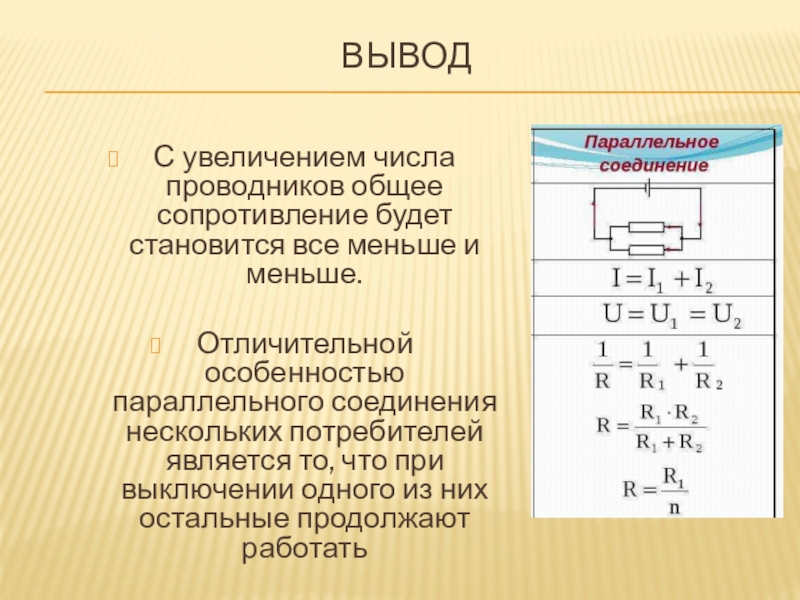

меньше.

Отличительной особенностью параллельного соединения нескольких потребителей является то, что при выключении одного из них остальные продолжают работать

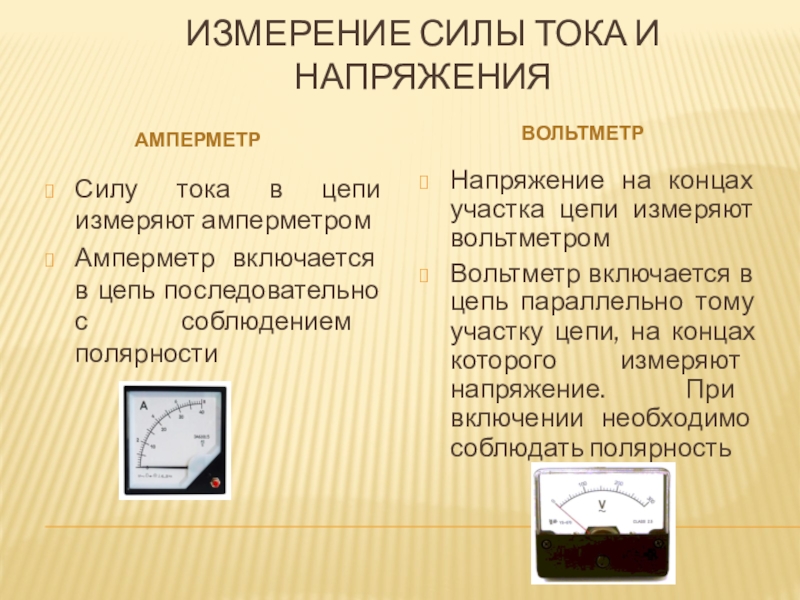

включается в цепь последовательно с соблюдением полярности

Напряжение на концах участка цепи измеряют вольтметром
Вольтметр включается в цепь параллельно тому участку цепи, на концах которого измеряют напряжение. При включении необходимо соблюдать полярность
