Содержание

R1R2 Рис. 1 Рис. 2 ПАРАЛЛЕЛЬНОЕ ПОСЛЕДОВАТЕЛЬНОЕ

Слайд 1Соединения
проводников

О, как божественно соединенье
Извечно соединенного друг для друга!
Н.Г.Гумилев
Соединения проводников

Слайд 2R1
R2
Рис. 1
Рис. 2
ПАРАЛЛЕЛЬНОЕ ПОСЛЕДОВАТЕЛЬНОЕ

R1R2 Рис. 1 Рис. 2 ПАРАЛЛЕЛЬНОЕ ПОСЛЕДОВАТЕЛЬНОЕ

Слайд 3
R1
R2
В-1 ПАРАЛЛЕЛЬНОЕ
В-2 ПОСЛЕДОВАТЕЛЬНОЕ
R1
R2
1.

6.
2. 7.
3. 8.
4. 9.
5. 10.


R1R2 В-1 ПАРАЛЛЕЛЬНОЕ В-2 ПОСЛЕДОВАТЕЛЬНОЕR1R21.

Слайд 4
R1
R2

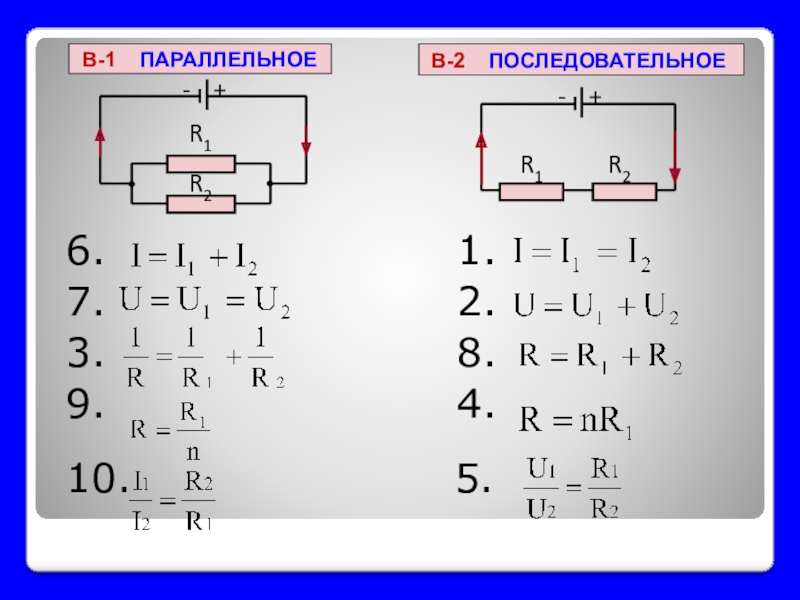

В-1 ПАРАЛЛЕЛЬНОЕ
В-2 ПОСЛЕДОВАТЕЛЬНОЕ
R1
R2
6.

1.
7. 2.
3. 8.
9. 4.
10. 5.


R1R2 В-1 ПАРАЛЛЕЛЬНОЕ В-2 ПОСЛЕДОВАТЕЛЬНОЕR1R26.

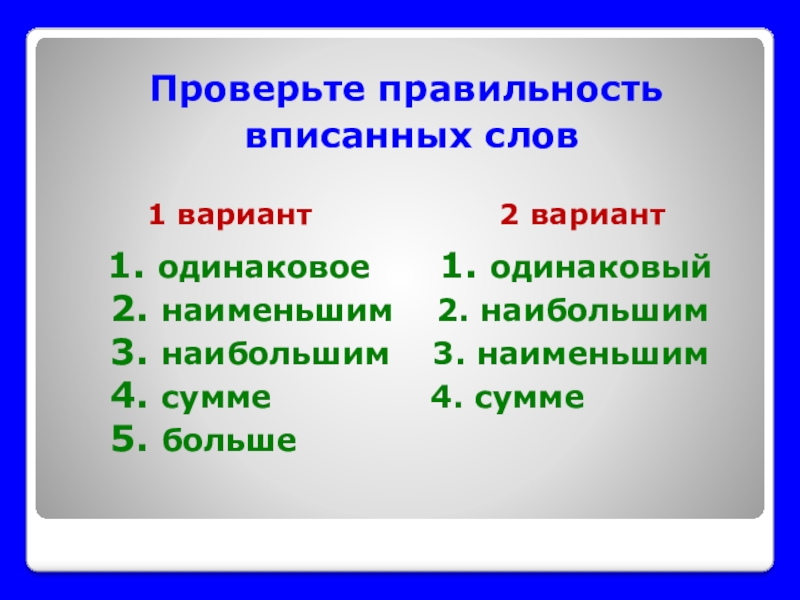

Слайд 6 1. одинаковое 1. одинаковый

2. наименьшим 2. наибольшим 3. наибольшим 3. наименьшим 4. сумме 4. сумме 5. больше


Проверьте правильность
вписанных слов

1 вариант 2 вариант

1. одинаковое 1. одинаковый

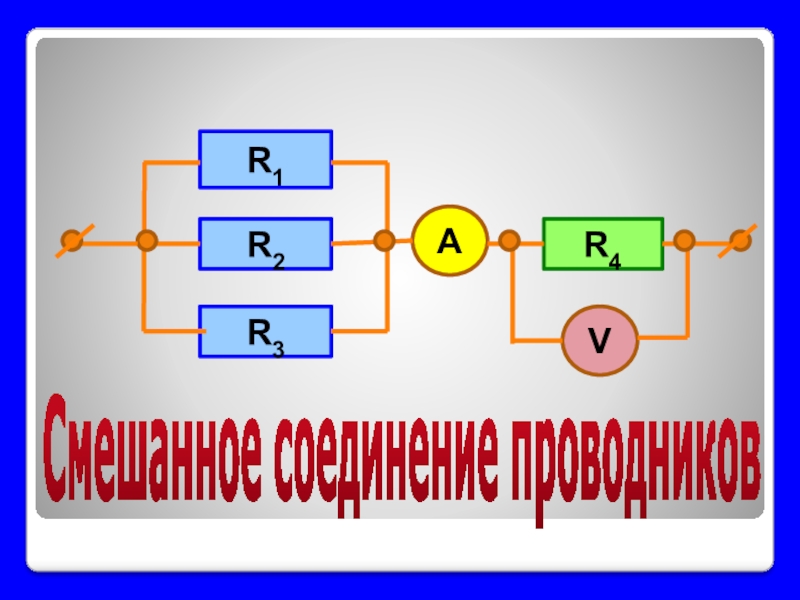

Слайд 8Смешанное соединение проводников
R1
R2
R3
R4
А
V

Смешанное соединение проводниковR1R2R3R4АV

Слайд 9

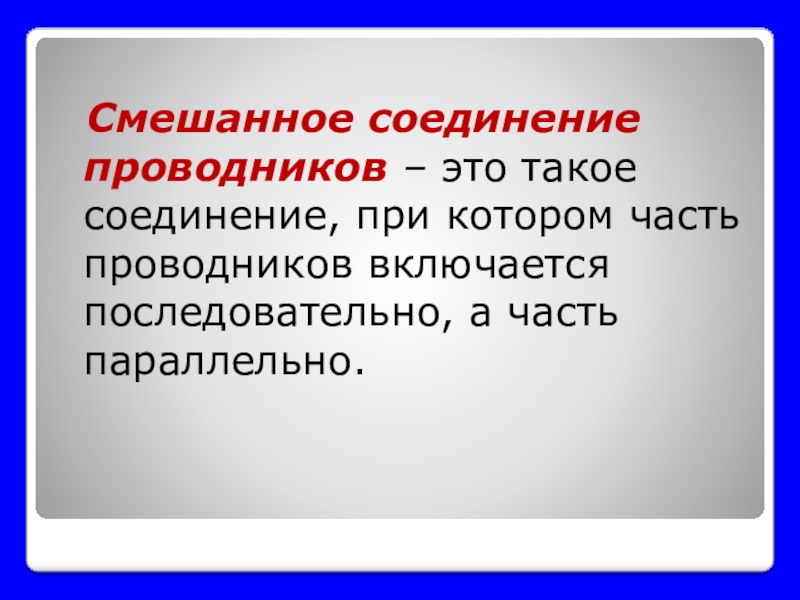

Смешанное соединение проводников – это такое соединение, при котором

часть проводников включается последовательно, а часть параллельно.

Смешанное соединение проводников – это такое соединение, при котором часть проводников включается последовательно, а часть

Слайд 10
Должны научиться:
Находить участки в электрической цепи.
Определять

тип соединения проводников на каждом участке.
Определять тип соединения участков между собой.
Рассчитывать общее сопротивление цепи, распределение сил токов и напряжений.
Должны научиться:Находить участки в электрической цепи.Определять тип соединения проводников на каждом участке.

Слайд 11Алгоритм решения задач на смешанное соединение проводников (резисторов):

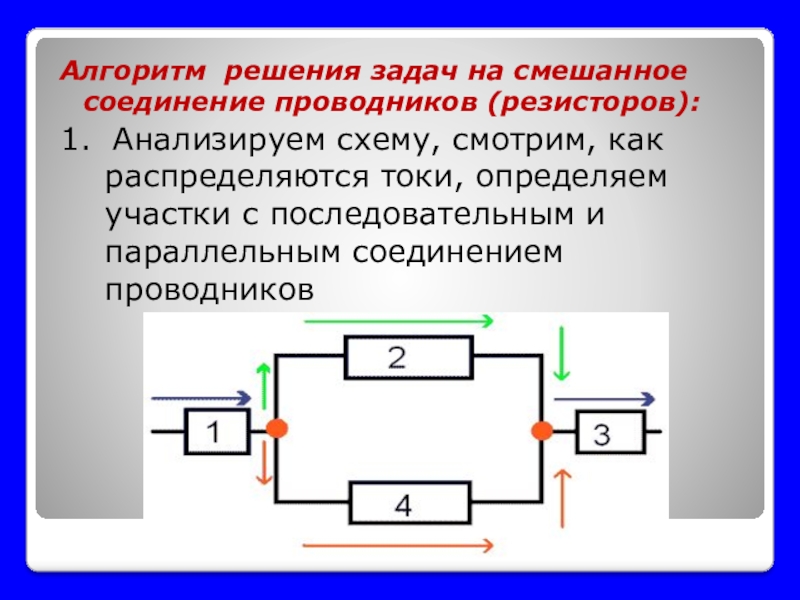

1. Анализируем схему, смотрим,

как распределяются токи, определяем участки с последовательным и параллельным соединением проводников
Алгоритм решения задач на смешанное соединение проводников (резисторов):1. Анализируем схему, смотрим, как распределяются токи, определяем участки с

Слайд 12Алгоритм решения задач на смешанное соединение проводников (резисторов):

2. Определяем общее сопротивление

данного участка и сопротивление всей цепи.
3. Применяя законы последовательного или параллельного соединений и закон Ома, находим распределение токов и напряжений.

Алгоритм решения задач на смешанное соединение проводников (резисторов):2. Определяем общее сопротивление данного участка и сопротивление всей цепи.3.

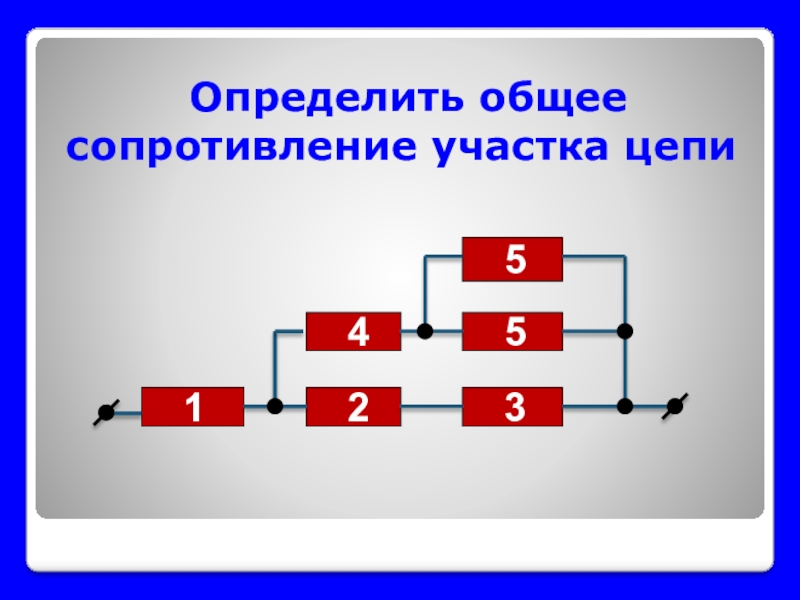

Слайд 13 Определить общее сопротивление участка цепи
2
3

1

5

4

5

Определить общее сопротивление участка цепи 2 3 1 5 4

Слайд 14
2
3
1
5

4

5

1/R = 1/5+1/5 =2/5

R = 2,5 Ом

Шаг 1

2 3 1 5 4 51/R = 1/5+1/5 =2/5R

Слайд 15 2
3
1
4
2,5
R

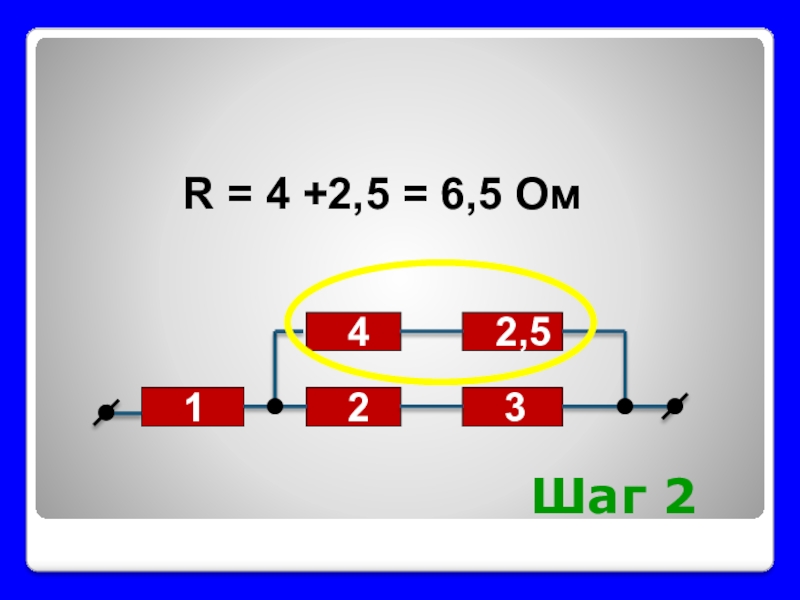

= 4 +2,5 = 6,5 Ом

Шаг 2

2 3 1 4 2,5R = 4 +2,5 = 6,5 Ом

Слайд 16 2
3
1
6,5

Шаг 3

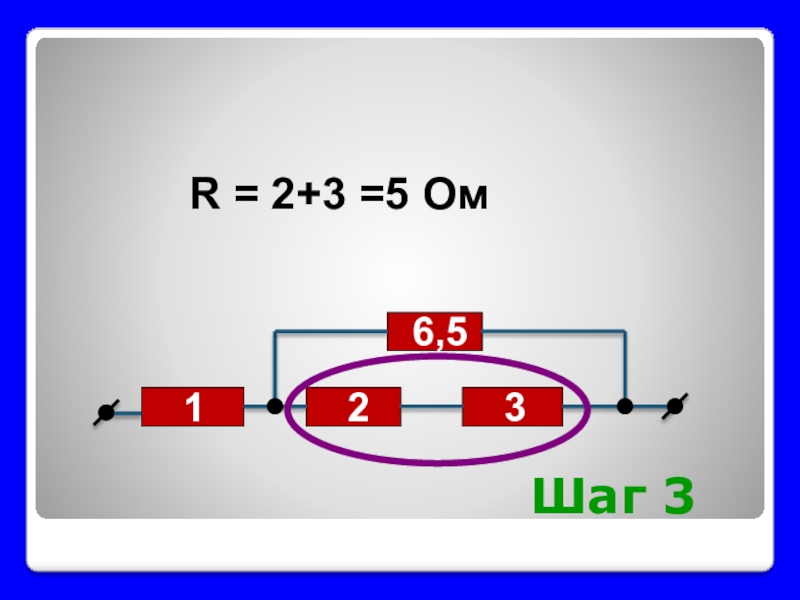

R = 2+3 =5 Ом

2 3 1 6,5

Слайд 17 5
1
6,5

Шаг 4

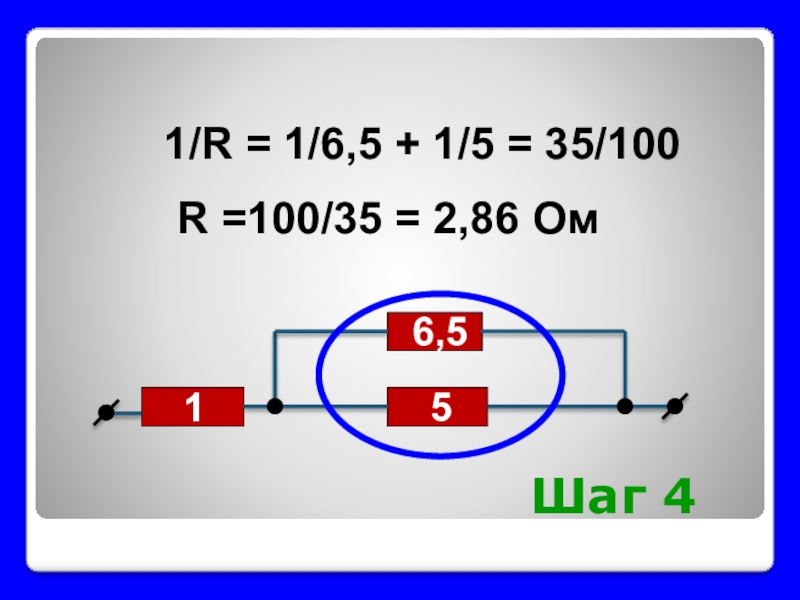

1/R = 1/6,5 + 1/5 = 35/100

R =100/35 = 2,86 Ом

5 1 6,5

Слайд 18 2,86
1

Шаг 5

R = 1 + 2,86 = 3,86 Ом

Ответ: 3,86 Ом

2,86 1

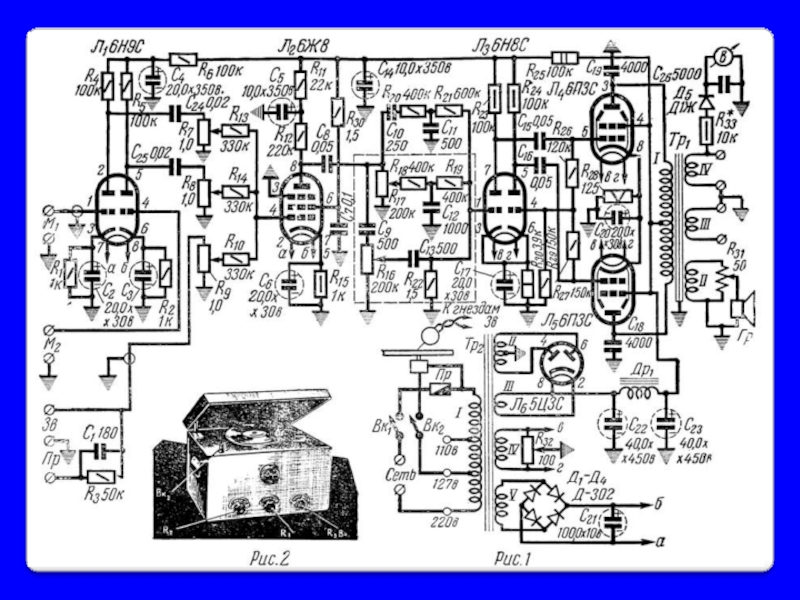

Слайд 19Смешанное соединение проводников

Смешанное соединение проводников

Слайд 20

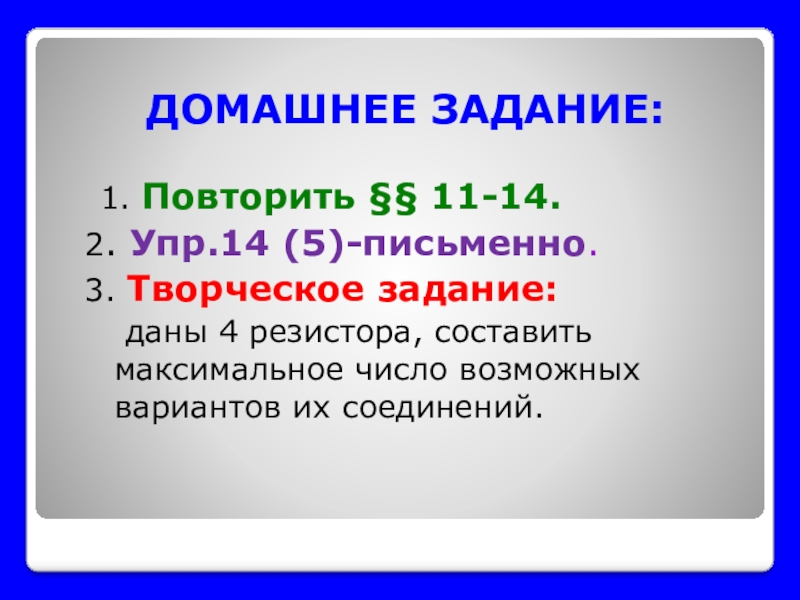

ДОМАШНЕЕ ЗАДАНИЕ:

1. Повторить §§ 11-14.
2. Упр.14 (5)-письменно.
3. Творческое задание:


даны 4 резистора, составить максимальное число возможных вариантов их соединений.

ДОМАШНЕЕ ЗАДАНИЕ: 1. Повторить §§ 11-14. 2. Упр.14 (5)-письменно. 3. Творческое задание: даны 4 резистора,

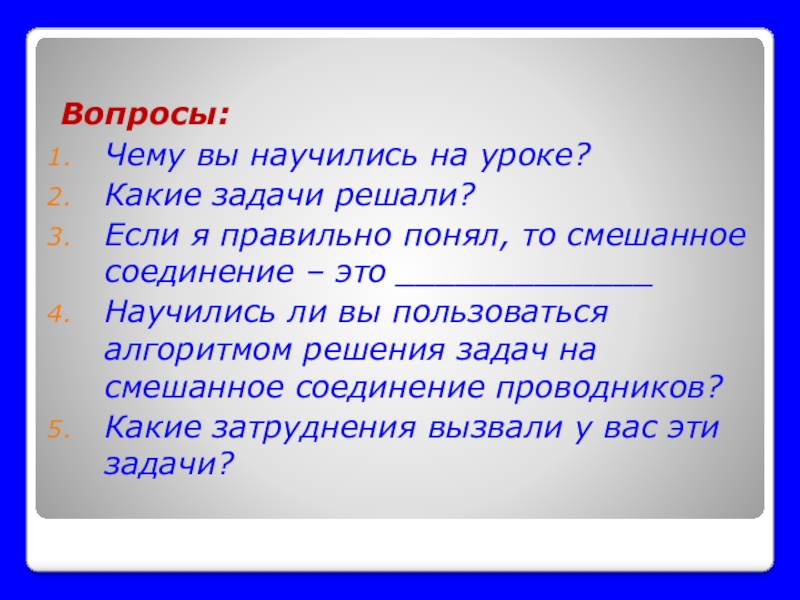

Слайд 21Вопросы:
Чему вы научились на уроке?
Какие задачи решали?
Если я правильно понял, то

смешанное соединение – это _____________
Научились ли вы пользоваться алгоритмом решения задач на смешанное соединение проводников?
Какие затруднения вызвали у вас эти задачи?

Вопросы:Чему вы научились на уроке?Какие задачи решали?Если я правильно понял, то смешанное соединение – это _____________Научились ли

Слайд 22
Должны научиться:
Находить участки в электрической цепи.
Определять

тип соединения проводников на каждом участке.
Определять тип соединения участков между собой.
Рассчитывать общее сопротивление цепи, распределение сил токов и напряжений.
Должны научиться:Находить участки в электрической цепи.Определять тип соединения проводников на каждом участке.

Слайд 23Вопросы:
Чему вы научились на уроке?
Какие задачи решали?
Если я правильно понял, то

смешанное соединение – это _____________
Научились ли вы пользоваться алгоритмом решения задач на смешанное соединение проводников?
Какие затруднения вызвали у вас эти задачи?

Вопросы:Чему вы научились на уроке?Какие задачи решали?Если я правильно понял, то смешанное соединение – это _____________Научились ли

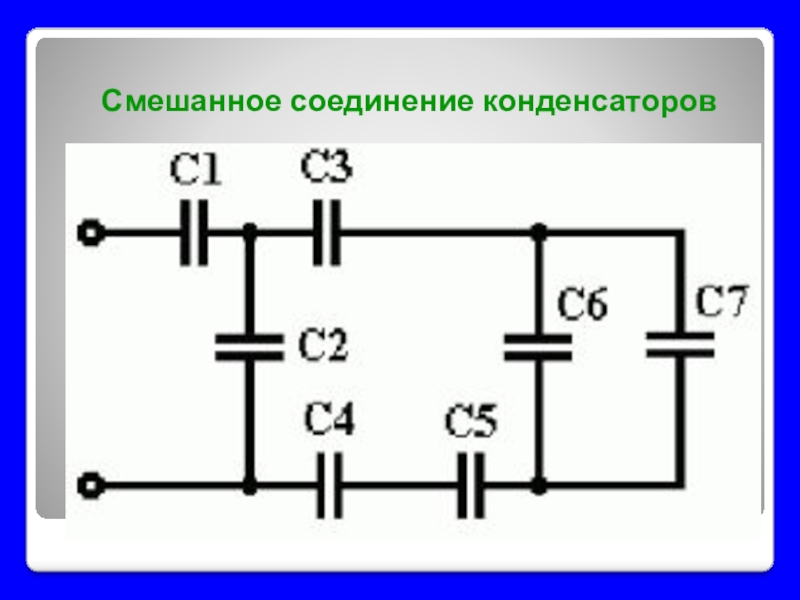

Слайд 24Смешанное соединение конденсаторов

Смешанное соединение конденсаторов

Слайд 25


урок понравился

урок не понравился
