Презентация, доклад (с видеофрагментом) по физике на тему: Производство, передача и использование электрической энергии
Содержание
- 1. Презентация (с видеофрагментом) по физике на тему: Производство, передача и использование электрической энергии
- 2. ОглавлениеЭлектрическая энергияТипы электростанцийПроизводство электрической энергии (ТЭСПроизводство электрической
- 3. Электрическая энергияЭлектроэнергия — энергия, передаваемая электрическим током.Преимущества электрической
- 4. Типы электростанцийТрадиционные:Тепловые электростанции;Атомные электростанции;Гидроэлектростанции.НетрадиционныеВетроэлектростанции;Солнечные электростанции;Геотермальные электростанции.
- 5. Производство электроэнергииТепловые электростанции Линия передачиВнутренняя энергия проводовЭнергия
- 6. Производство электроэнергииГидроэлектростанцииЛиния передачиВнутренняя энергия проводовМеханическая(потенциальная) энергия водыМеханическая(кинетическая)

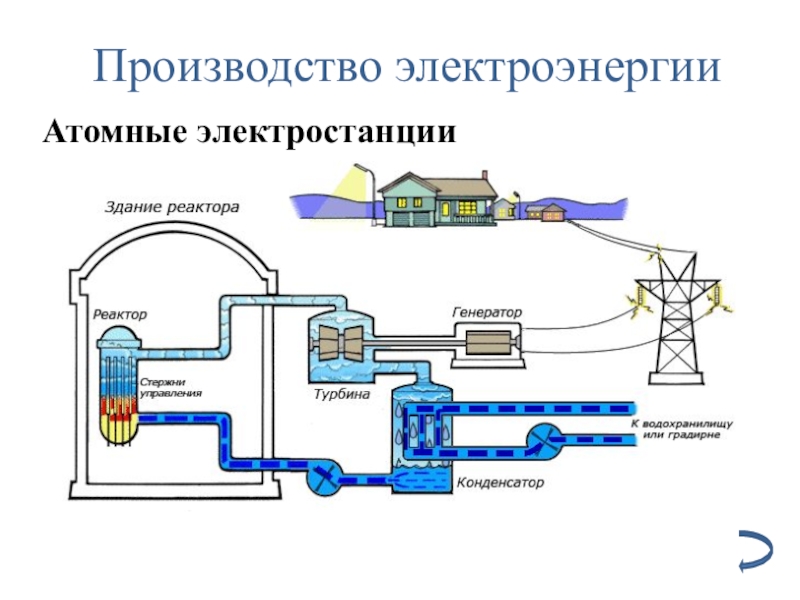

- 7. Производство электроэнергииАтомные электростанции
- 8. Использование электроэнергииПотребители электроэнергии:Промышленность;Транспорт (в частности, железные дороги);Бытовые нужды;Наука.
- 9. Передача электрической энергии
- 10. Проблемы электроэнергетикиНерациональное использование природных ресурсов;Загрязнение окружающей среды;3.
- 11. Тест 1. Каков стандарт бытового напряжения в
- 12. Тест4. Закон Джоуля-Ленца имеет вид 5.
- 13. Первичная обмотка понижающего трансформатора с коэффициентом трансформации
- 14. Во сколько раз уменьшатся тепловые потери в
- 15. Контрольные вопросыКакие типы электростанций принято называть традиционными?Тепловые
- 16. Контрольные вопросыПреимущества электрической энергии по сравнению с
ОглавлениеЭлектрическая энергияТипы электростанцийПроизводство электрической энергии (ТЭСПроизводство электрической энергии (ТЭС, ГЭСПроизводство электрической энергии (ТЭС, ГЭС, АЭС)Использование электроэнергииПередача электрической энергииПроблемы электроэнергетикиТестЗадачиКонтрольные вопросы
Слайд 1«Производство, передача и использование электрической энергии»
Подготовила:
студентка 2 курса гр. 120942
факультета МФиИ

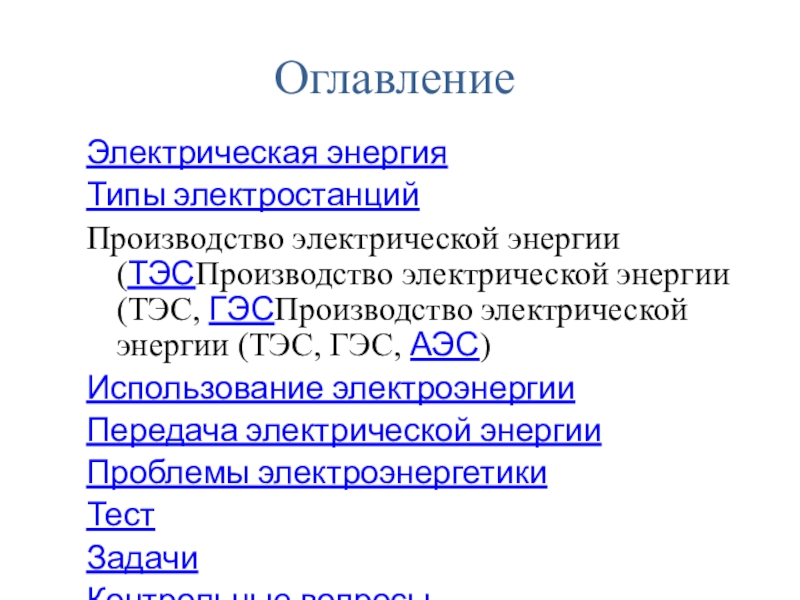

Слайд 2Оглавление
Электрическая энергия
Типы электростанций
Производство электрической энергии (ТЭСПроизводство электрической энергии (ТЭС, ГЭСПроизводство электрической
энергии (ТЭС, ГЭС, АЭС)
Использование электроэнергии
Передача электрической энергии
Проблемы электроэнергетики
Тест
Задачи
Контрольные вопросы
Использование электроэнергии

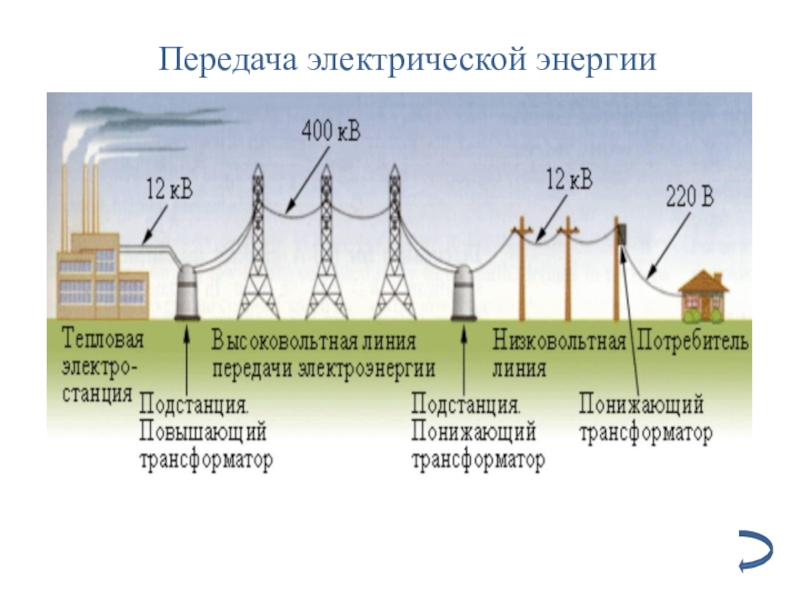

Передача электрической энергии
Проблемы электроэнергетики
Тест
Задачи
Контрольные вопросы
Слайд 3Электрическая энергия
Электроэнергия — энергия, передаваемая электрическим током.
Преимущества электрической энергии:
можно передавать на
огромные расстояния;
малые потери при передаче;
удобное распределение между потребителями.
легко превратить в любые другие формы: механическую, внутреннюю, энергию света и т. д.
малые потери при передаче;
удобное распределение между потребителями.
легко превратить в любые другие формы: механическую, внутреннюю, энергию света и т. д.

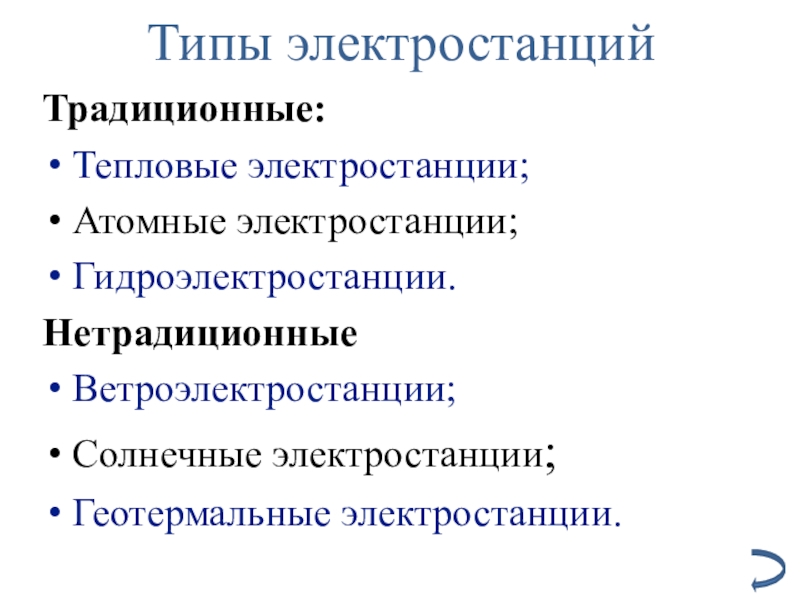

Слайд 4Типы электростанций
Традиционные:
Тепловые электростанции;
Атомные электростанции;
Гидроэлектростанции.
Нетрадиционные
Ветроэлектростанции;
Солнечные электростанции;
Геотермальные электростанции.

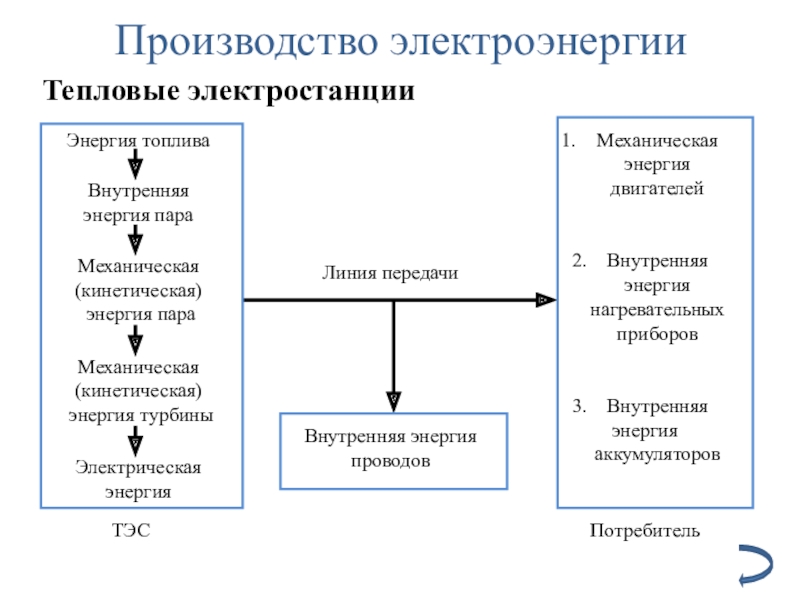

Слайд 5Производство электроэнергии
Тепловые электростанции
Линия передачи
Внутренняя энергия проводов
Энергия топлива
Механическая
(кинетическая)
энергия пара
Внутренняя
энергия
пара
Механическая
(кинетическая)
энергия турбины
Электрическая энергия
Механическая энергия двигателей
Внутренняя энергия нагревательных приборов
Внутренняя
энергия аккумуляторов
ТЭС
Потребитель
Слайд 6Производство электроэнергии
Гидроэлектростанции
Линия передачи
Внутренняя энергия проводов
Механическая
(потенциальная)
энергия воды
Механическая
(кинетическая)
энергия турбины
Электрическая энергия
Механическая энергия
двигателей
Внутренняя энергия нагревательных приборов
Внутренняя
энергия аккумуляторов
Внутренняя энергия нагревательных приборов
Внутренняя
энергия аккумуляторов
ГЭС
Потребитель
Механическая
(кинетическая)
энергия воды
Слайд 8
Использование электроэнергии
Потребители электроэнергии:
Промышленность;
Транспорт (в частности, железные дороги);
Бытовые нужды;
Наука.
Слайд 10
Проблемы электроэнергетики
Нерациональное использование природных ресурсов;
Загрязнение окружающей среды;
3. Геополитические проблемы.
Видеофрагмент
В чем, по
вашему мнению, заключается последняя проблема?
Как вы думаете, какими способами можно решить эти проблемы?
Как вы думаете, какими способами можно решить эти проблемы?
Слайд 11Тест
1. Каков стандарт бытового напряжения в России?
220 В
110 В
240 В
230
В
127 В
2. Для снижения потерь при передаче электроэнергии на большие расстояния…
повышают сопротивление проводов
понижают напряжение
повышают напряжение
повышают силу тока
3. С целью обеспечения потребителей соответствующим напряжением, в конце линии электропередачи устанавливают…
повышающие трансформаторы
понижающие трансформаторы
и понижающие, и повышающие трансформаторы
понижающие генераторы
127 В
2. Для снижения потерь при передаче электроэнергии на большие расстояния…
повышают сопротивление проводов
понижают напряжение
повышают напряжение
повышают силу тока
3. С целью обеспечения потребителей соответствующим напряжением, в конце линии электропередачи устанавливают…
повышающие трансформаторы
понижающие трансформаторы
и понижающие, и повышающие трансформаторы
понижающие генераторы

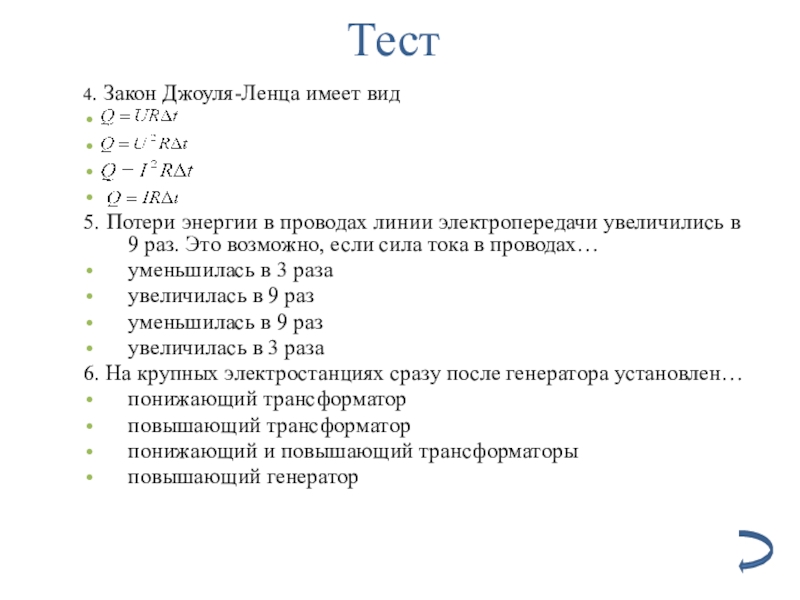

Слайд 12Тест
4. Закон Джоуля-Ленца имеет вид
5. Потери энергии
в проводах линии электропередачи увеличились в 9 раз. Это возможно, если сила тока в проводах…
уменьшилась в 3 раза
увеличилась в 9 раз
уменьшилась в 9 раз
увеличилась в 3 раза
6. На крупных электростанциях сразу после генератора установлен…
понижающий трансформатор
повышающий трансформатор
понижающий и повышающий трансформаторы
повышающий генератор
уменьшилась в 3 раза
увеличилась в 9 раз
уменьшилась в 9 раз
увеличилась в 3 раза
6. На крупных электростанциях сразу после генератора установлен…
понижающий трансформатор
повышающий трансформатор
понижающий и повышающий трансформаторы
повышающий генератор

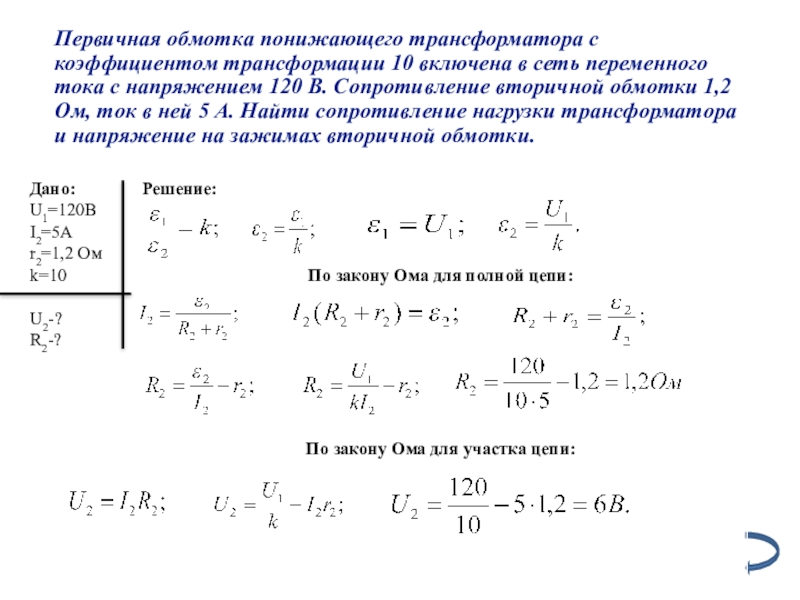

Слайд 13Первичная обмотка понижающего трансформатора с коэффициентом трансформации 10 включена в сеть
переменного тока с напряжением 120 В. Сопротивление вторичной обмотки 1,2 Ом, ток в ней 5 А. Найти сопротивление нагрузки трансформатора и напряжение на зажимах вторичной обмотки.

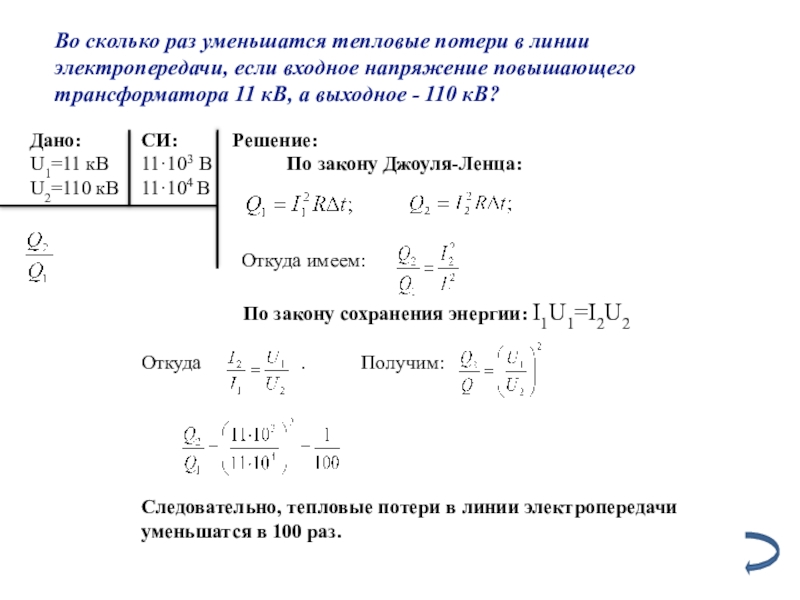

Слайд 14Во сколько раз уменьшатся тепловые потери в линии электропередачи, если входное
напряжение повышающего трансформатора 11 кВ, а выходное - 110 кВ?

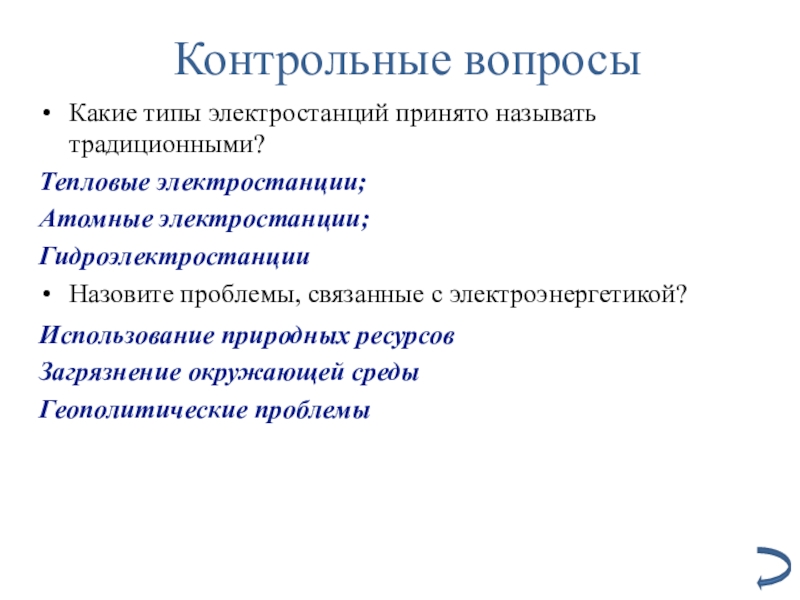

Слайд 15Контрольные вопросы
Какие типы электростанций принято называть традиционными?
Тепловые электростанции;
Атомные электростанции;
Гидроэлектростанции
Назовите проблемы, связанные
с электроэнергетикой?
Использование природных ресурсов
Загрязнение окружающей среды
Геополитические проблемы
Использование природных ресурсов
Загрязнение окружающей среды
Геополитические проблемы
Слайд 16Контрольные вопросы
Преимущества электрической энергии по сравнению с другими видами энергии?
можно
передавать на огромные расстояния;
малые потери при передаче;
удобное распределение между потребителями.
легко превратить в любые другие формы: механическую, внутреннюю, энергию света и т. д.
Каким способом уменьшают потери энергии при передаче её по проводам?
Потери напряжения при передаче электроэнергии уменьшают, повышая напряжение.
малые потери при передаче;
удобное распределение между потребителями.
легко превратить в любые другие формы: механическую, внутреннюю, энергию света и т. д.
Каким способом уменьшают потери энергии при передаче её по проводам?
Потери напряжения при передаче электроэнергии уменьшают, повышая напряжение.
