Актуализация знанийИспользуя конспекты или учебники, повторить:Закон Джоуля – ЛенцаМощность электрического тока. Явление электромагнитной индукции.ЭДС индукции. Закон электромагнитной индукции.От чего и как зависит ЭДС индукции в катушке из проводника.

Слайд 1Введение в тему урока
Повторение материала, необходимого на уроке
На уроке применяются цифровые

образовательные
ресурсы из http://school-collection.edu.ru

900igr.net

Введение в тему урокаПовторение материала, необходимого на урокеНа уроке применяются цифровые образовательныересурсы из http://school-collection.edu.ru 900igr.net

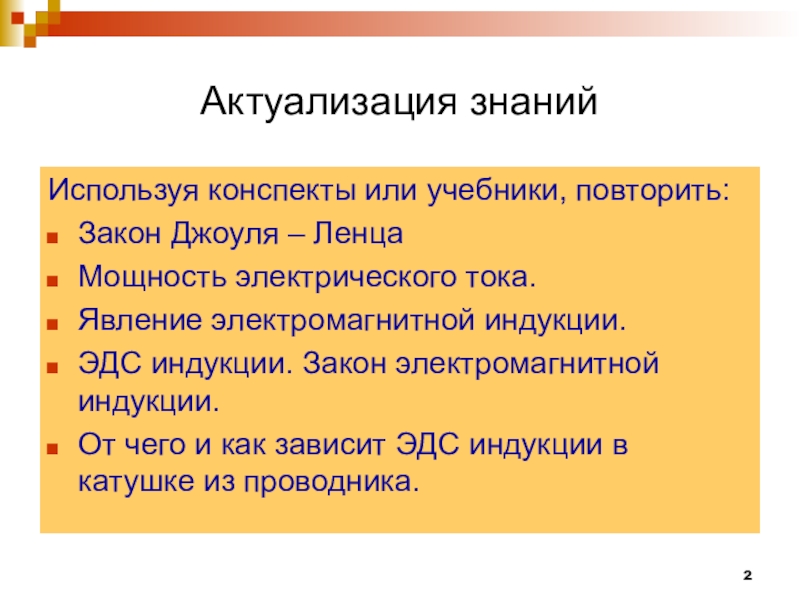

Слайд 2Актуализация знаний
Используя конспекты или учебники, повторить:
Закон Джоуля – Ленца
Мощность электрического тока.


Явление электромагнитной индукции.
ЭДС индукции. Закон электромагнитной индукции.
От чего и как зависит ЭДС индукции в катушке из проводника.
Актуализация знанийИспользуя конспекты или учебники, повторить:Закон Джоуля – ЛенцаМощность электрического тока. Явление электромагнитной индукции.ЭДС индукции. Закон электромагнитной

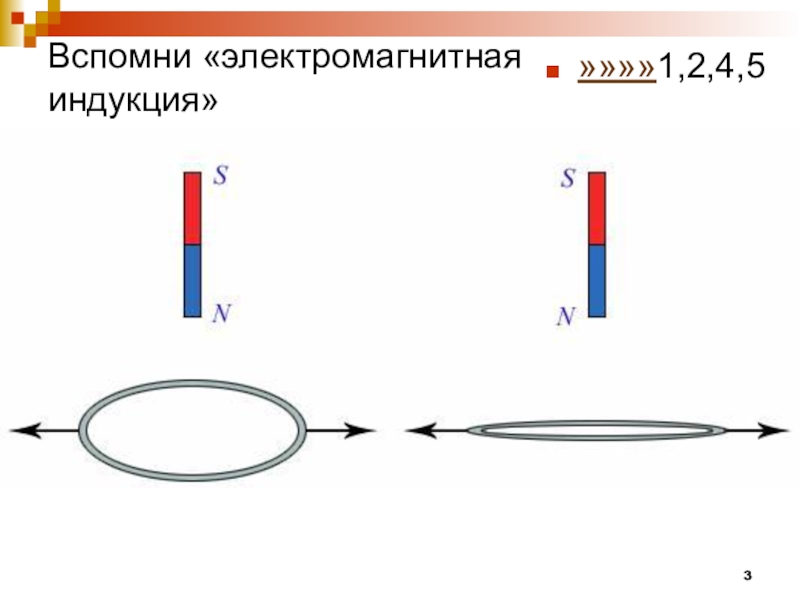

Слайд 3Вспомни «электромагнитная индукция»
»»»»1,2,4,5

Вспомни «электромагнитная индукция»»»»»1,2,4,5

Слайд 4Найди ошибку в схеме

Найди ошибку в схеме

Слайд 5Введение в тему урока
Введение основного понятия урока

Введение в тему урокаВведение основного понятия урока

Слайд 6


Источник
переменного тока

Q =
Напишите
формулу
P1 =
Напишите
формулу
Как уменьшить Q?
Какой прибор нужно включить в

цепь?

Преобразователь
Силы переменного
тока

P2 =

Напишите
формулу

Может ли быть, что Р2>Р1?
Что и как меняет наш преобразователь?

Источник переменного токаQ =НапишитеформулуP1 =НапишитеформулуКак уменьшить Q?Какой прибор нужно включить в цепь?ПреобразовательСилы переменноготокаP2 =НапишитеформулуМожет ли быть, что

Слайд 7Слово «Преобразовать» по другому «Трансформировать».

Слово «Преобразователь» по другому...
«Трансформатор».

Слово «Преобразовать» по другому «Трансформировать».Слово «Преобразователь» по другому... «Трансформатор».

Слайд 8Трансформатор

Трансформатор

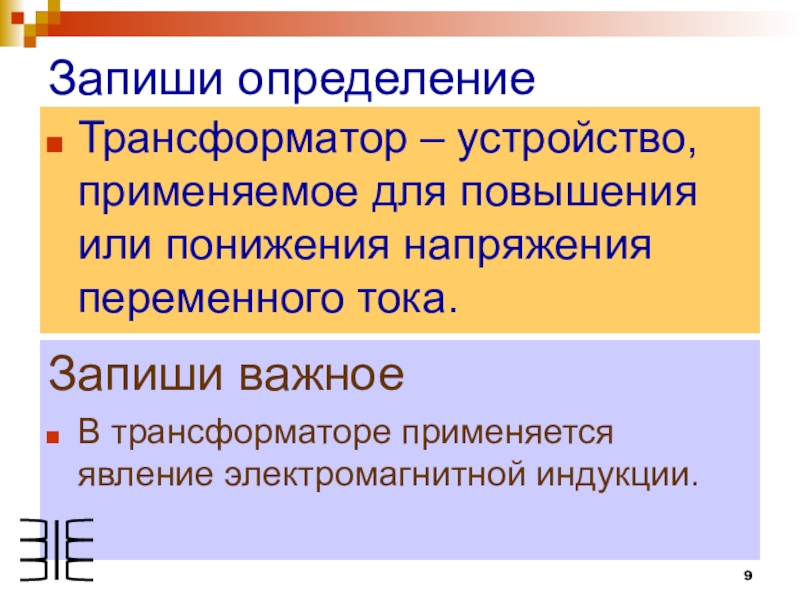

Слайд 9Запиши определение
Трансформатор – устройство, применяемое для повышения или понижения напряжения переменного

тока.

Запиши важное
В трансформаторе применяется явление электромагнитной индукции.

Запиши определениеТрансформатор – устройство, применяемое для повышения или понижения напряжения переменного тока. Запиши важноеВ трансформаторе применяется явление

Слайд 10Мозговой штурм

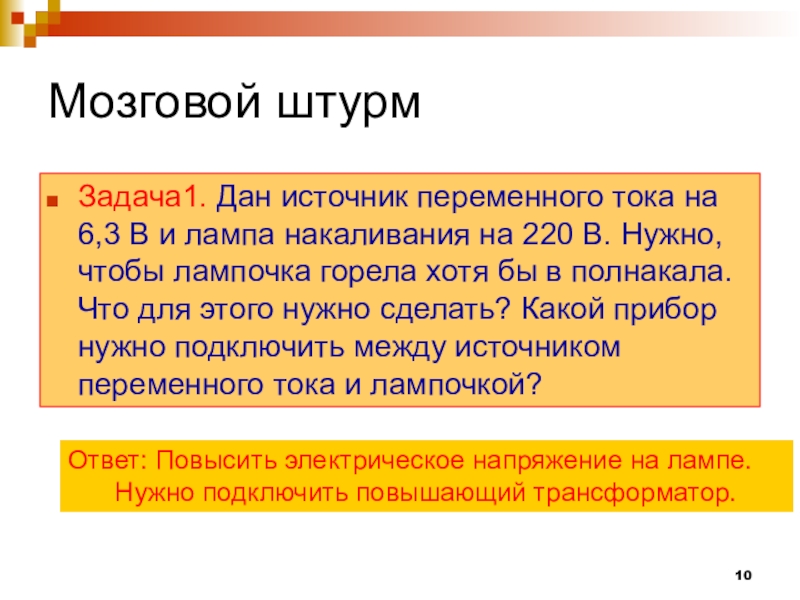

Задача1. Дан источник переменного тока на 6,3 В и лампа

накаливания на 220 В. Нужно, чтобы лампочка горела хотя бы в полнакала. Что для этого нужно сделать? Какой прибор нужно подключить между источником переменного тока и лампочкой?

Ответ: Повысить электрическое напряжение на лампе.
Нужно подключить повышающий трансформатор.

Мозговой штурмЗадача1. Дан источник переменного тока на 6,3 В и лампа накаливания на 220 В. Нужно, чтобы

Слайд 11«Коллективный разум» - помоги собрать трансформатор

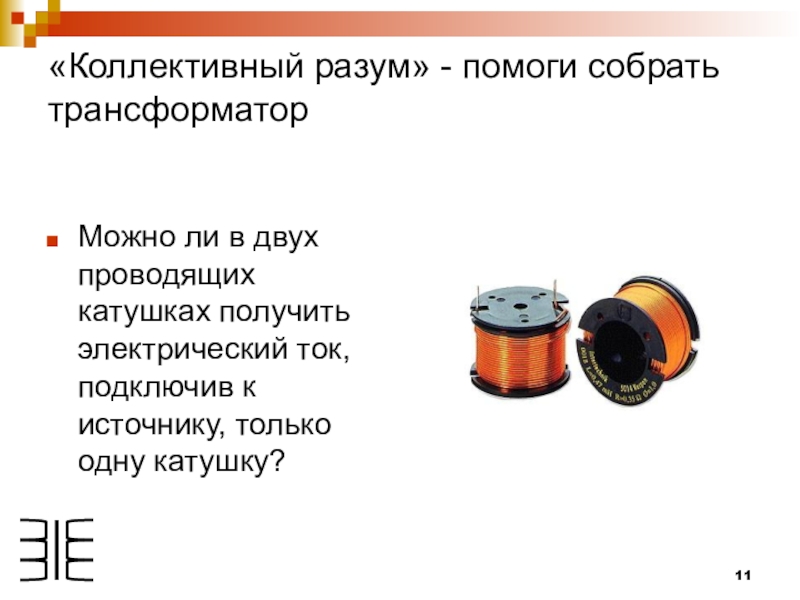

Можно ли в двух проводящих катушках

получить электрический ток, подключив к источнику, только одну катушку?
«Коллективный разум» - помоги собрать трансформаторМожно ли в двух проводящих катушках получить электрический ток, подключив к источнику,

Слайд 12«Коллективный разум» - помоги собрать трансформатор

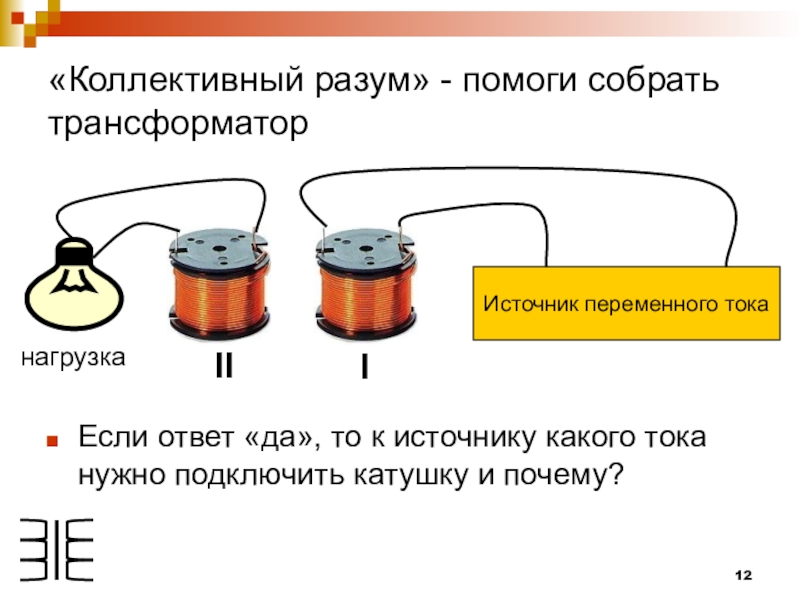

Если ответ «да», то к источнику

какого тока нужно подключить катушку и почему?

I

II

нагрузка

«Коллективный разум» - помоги собрать трансформаторЕсли ответ «да», то к источнику какого тока нужно подключить катушку и

Слайд 13«Коллективный разум» - помоги собрать трансформатор

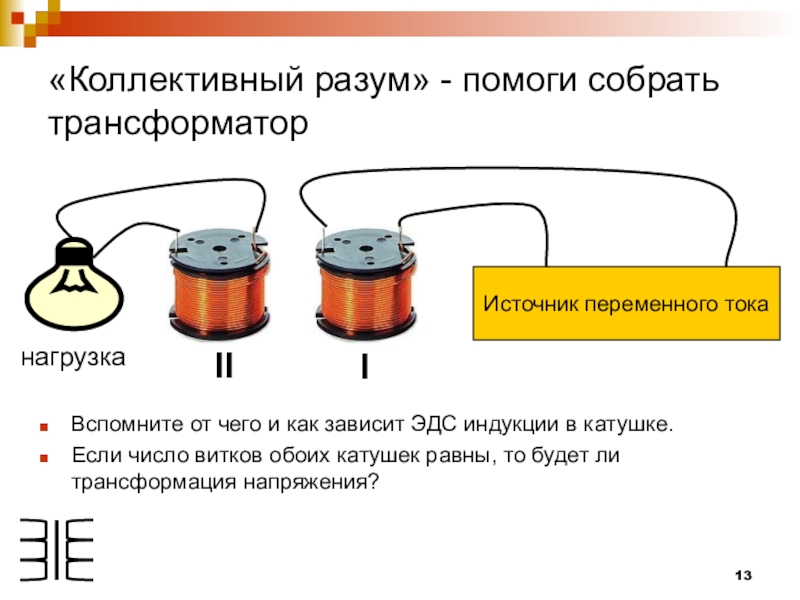

Вспомните от чего и как зависит

ЭДС индукции в катушке.
Если число витков обоих катушек равны, то будет ли трансформация напряжения?

I

II

нагрузка

«Коллективный разум» - помоги собрать трансформаторВспомните от чего и как зависит ЭДС индукции в катушке.Если число витков

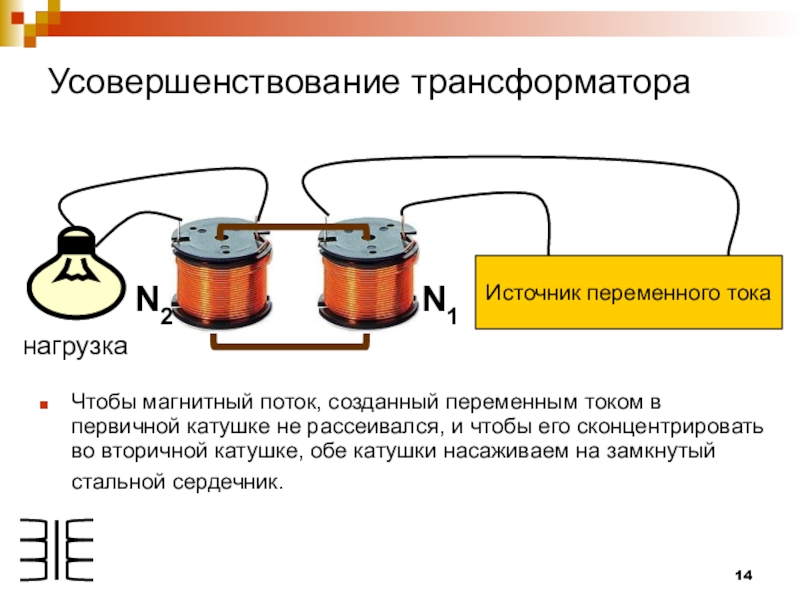

Слайд 14Чтобы магнитный поток, созданный переменным током в первичной катушке не рассеивался,

и чтобы его сконцентрировать во вторичной катушке, обе катушки насаживаем на замкнутый стальной сердечник.

N1

N2

нагрузка

Усовершенствование трансформатора



Чтобы магнитный поток, созданный переменным током в первичной катушке не рассеивался, и чтобы его сконцентрировать во вторичной

Слайд 15«Коллективный разум» - помоги собрать трансформатор

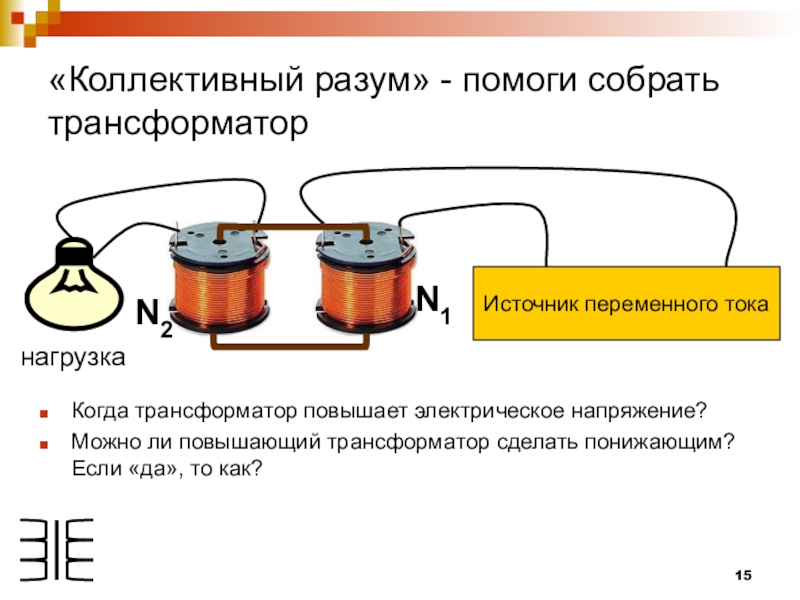

Когда трансформатор повышает электрическое напряжение?
Можно ли

повышающий трансформатор сделать понижающим? Если «да», то как?

нагрузка

N1

N2



«Коллективный разум» - помоги собрать трансформаторКогда трансформатор повышает электрическое напряжение?Можно ли повышающий трансформатор сделать понижающим? Если «да»,

Слайд 16Мозговой штурм

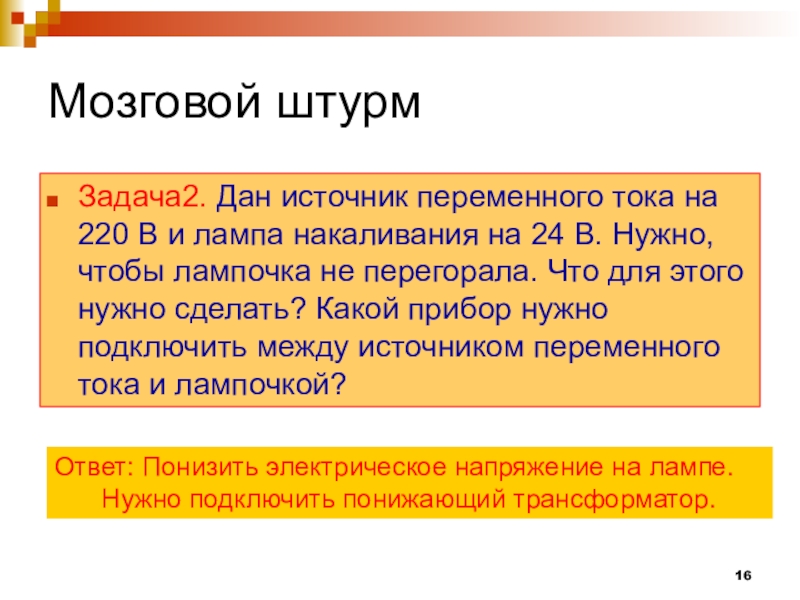

Задача2. Дан источник переменного тока на 220 В и лампа

накаливания на 24 В. Нужно, чтобы лампочка не перегорала. Что для этого нужно сделать? Какой прибор нужно подключить между источником переменного тока и лампочкой?

Ответ: Понизить электрическое напряжение на лампе.
Нужно подключить понижающий трансформатор.

Мозговой штурмЗадача2. Дан источник переменного тока на 220 В и лампа накаливания на 24 В. Нужно, чтобы

Слайд 17Устройство трансформатора

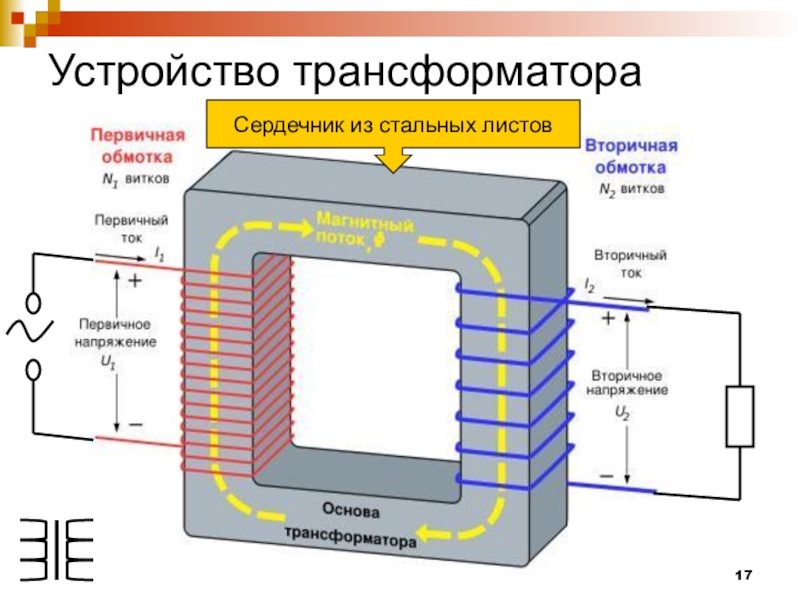

Сердечник из стальных листов




Устройство трансформатораСердечник из стальных листов

Слайд 18Запиши Характеристики трансформатора
U1, U2 – электрическое напряжение на концах первичной и вторичной

обмоток.
I1, I2 – сила тока в первичной и вторичной обмотках.
N1, N2 – число витков первичной и вторичной обмоток.
k – коэффициент трансформации.
Запиши Характеристики трансформатораU1, U2 – электрическое напряжение на концах первичной и вторичной обмоток.I1, I2 – сила тока

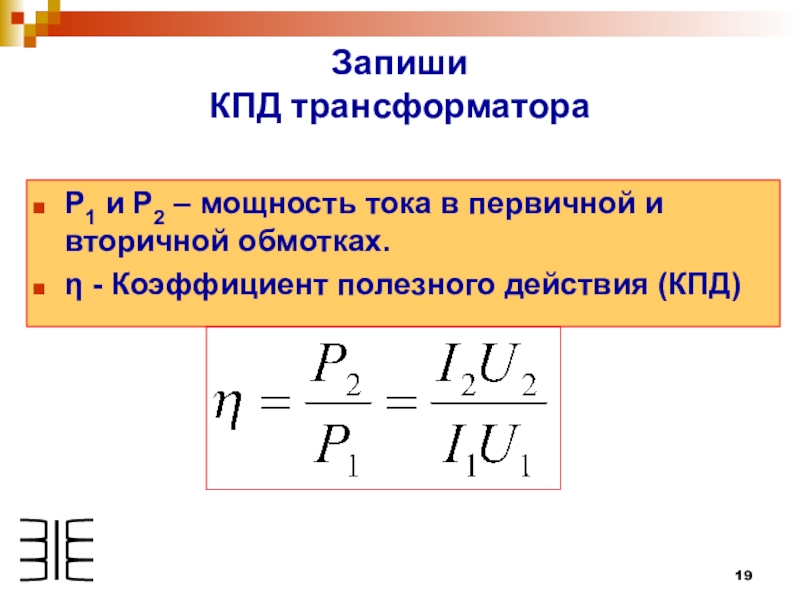

Слайд 19Запиши КПД трансформатора
Р1 и Р2 – мощность тока в первичной и вторичной

обмотках.
η - Коэффициент полезного действия (КПД)
Запиши КПД трансформатораР1 и Р2 – мощность тока в первичной и вторичной обмотках.η - Коэффициент полезного действия

Слайд 20Так как КПД трансформатора примерно 94-98%, то Р2 немного меньше чем

Р1. Из этого следует

Сделайте вывод из этого соотношения

Запиши КПД трансформатора

Во сколько раз трансформатор увеличивает напряжение переменного тока, во столько же раз уменьшается сила тока.

Так как КПД трансформатора примерно 94-98%, то Р2 немного меньше чем Р1. Из этого следуетСделайте вывод из

Слайд 21Запомни «трансформатор»
Схематическое
обозначение
трансформатора
Физкультминутка

Запомни «трансформатор»СхематическоеобозначениетрансформатораФизкультминутка

Слайд 22Закрепление «Трансформатор»
»»»»
»»»»

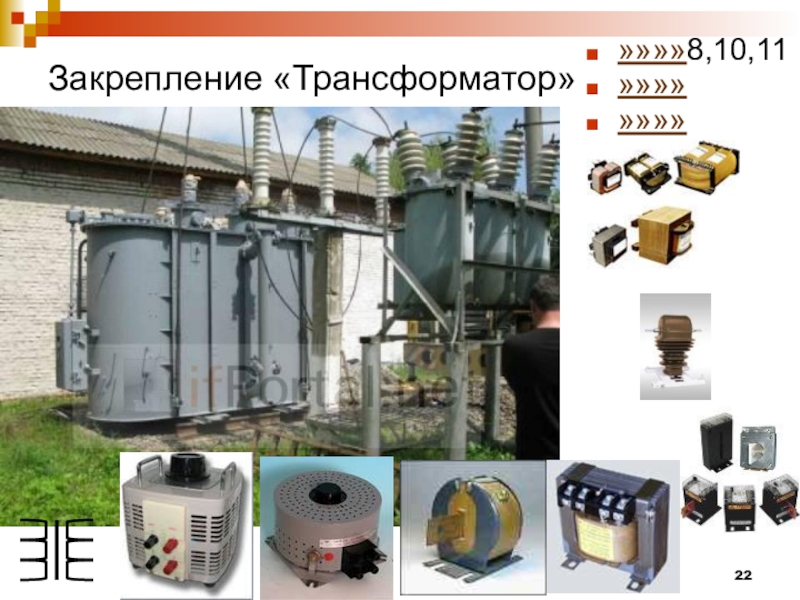

»»»»8,10,11

Закрепление «Трансформатор»»»»»»»»»»»»»8,10,11

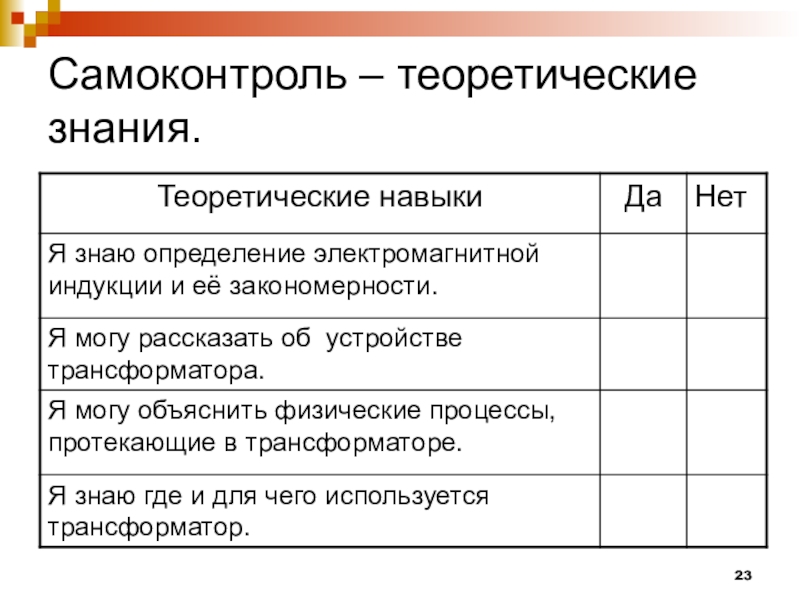

Слайд 23Самоконтроль – теоретические знания.

Самоконтроль – теоретические знания.

Слайд 24Самоконтроль – практические навыки.

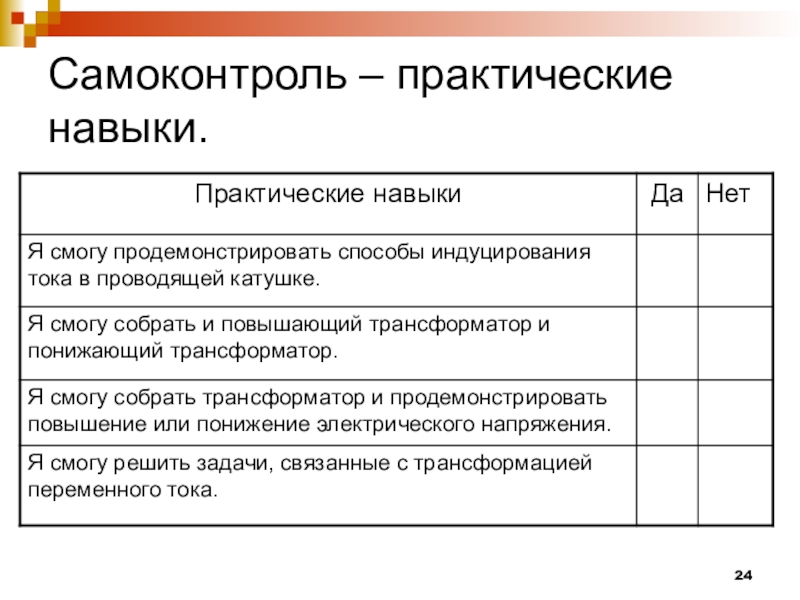

Самоконтроль – практические навыки.

Слайд 25Домашнее задание.

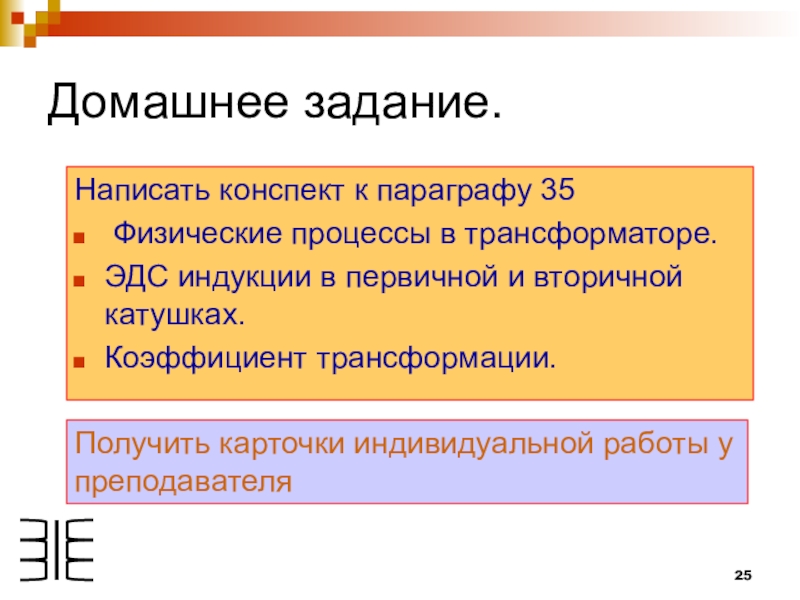

Написать конспект к параграфу 35
Физические процессы в трансформаторе.
ЭДС

индукции в первичной и вторичной катушках.
Коэффициент трансформации.

Получить карточки индивидуальной работы у
преподавателя

Домашнее задание.Написать конспект к параграфу 35 Физические процессы в трансформаторе. ЭДС индукции в первичной и вторичной катушках.Коэффициент

Слайд 26Домашнее задание.

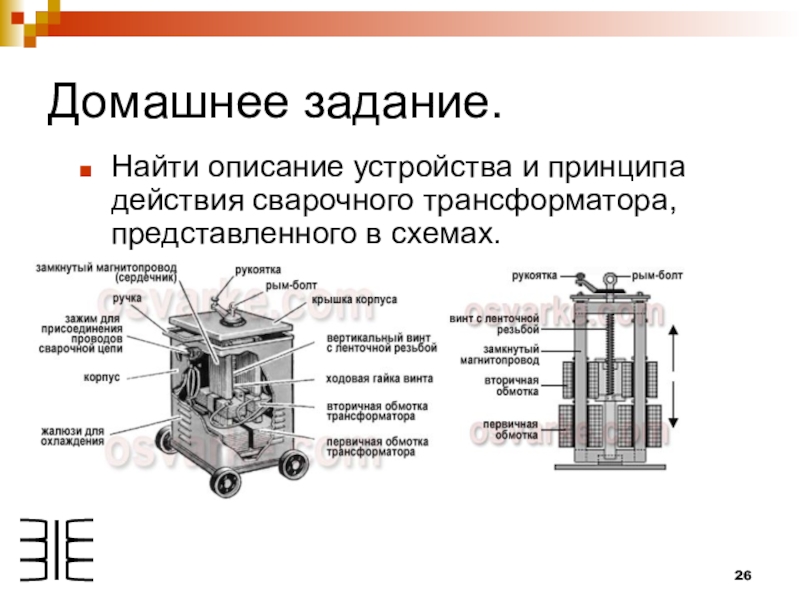

Найти описание устройства и принципа действия сварочного трансформатора, представленного в

схемах.
Домашнее задание.Найти описание устройства и принципа действия сварочного трансформатора, представленного в схемах.

Слайд 27Примеры задач - дополнительно

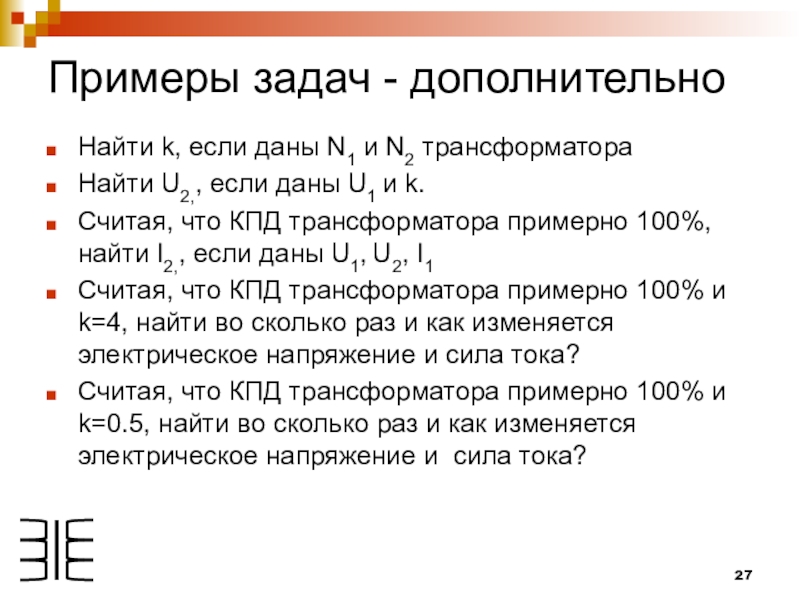

Найти k, если даны N1 и N2 трансформатора
Найти

U2,, если даны U1 и k.
Считая, что КПД трансформатора примерно 100%, найти I2,, если даны U1, U2, I1
Считая, что КПД трансформатора примерно 100% и k=4, найти во сколько раз и как изменяется электрическое напряжение и сила тока?
Считая, что КПД трансформатора примерно 100% и k=0.5, найти во сколько раз и как изменяется электрическое напряжение и сила тока?
Примеры задач - дополнительноНайти k, если даны N1 и N2 трансформатораНайти U2,, если даны U1 и k.Считая,
