Презентация, доклад -применение давленияСосуд Мариотта

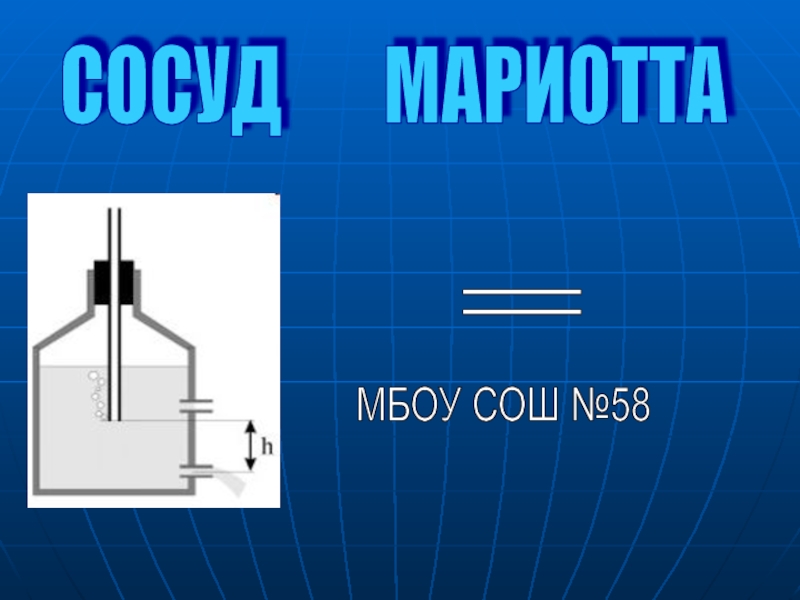

на понижения ее уровня ( в нашем случае позволяет вести печать как при полностью заправленном, так и почти израсходованном баке). Для этого в сосуд через герметичную пробку в его горловину вводится трубочка, сообщающаяся с атмосферой (рис. 1). Скорость вытекания определяется по формуле Торричелли , где h - высота нижнего конца трубки над отверстием.

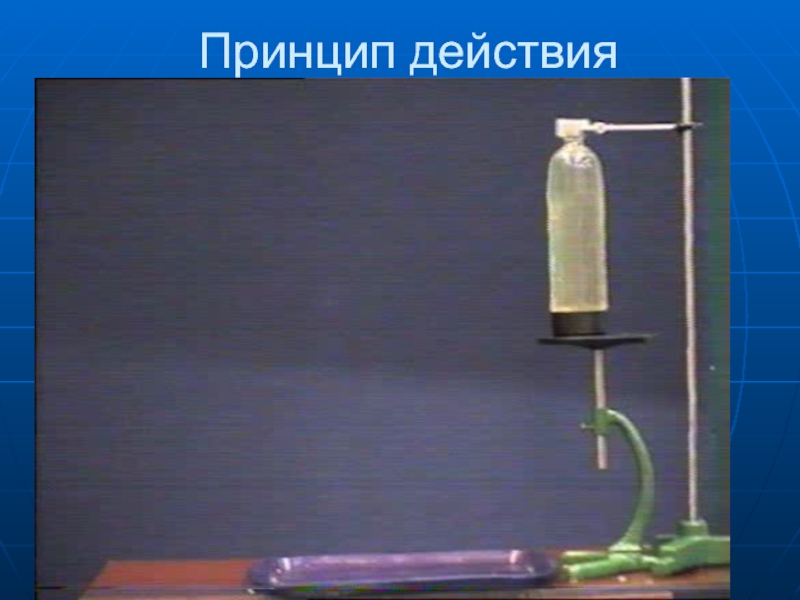

сосуда давление под пробкой будет меньше атмосферного, а давление в горизонтальной плоскости, совпадающей и нижним концом трубки, равно атмосферному. Скорость вытекания легко регулируется вертикальным перемещением трубки. Если конец трубки находится на уровне h=0 или ниже отверстия, то жидкость не вытекает вовсе.

милилитровый шприц, объем шприца был выбран из нескольких соображений:
шприц должен доставать до дна бака
объем должен быть достаточным для компенсации расширения-сжатия при изменении температуры воздуха.
На рисунке №2 изображен собранный действующий донор спнч. На рисунке №3 изображено содержимое донора, а именно: 1-чернильный клапан, 2-емкость для стабилизации давления (обратите внимание, что носик шприца запаян, а для сообщения с атмосферой в верхней части шприца просверлено отверстие обозначенное цифрой 3 ). 4- трубка подачи чернил. На рисунке №2 изображено: 1- выход трубки подачи чернил, к которой подключается шлейф снпч. 2- воздушный клапан, 3- чернильный клапан.

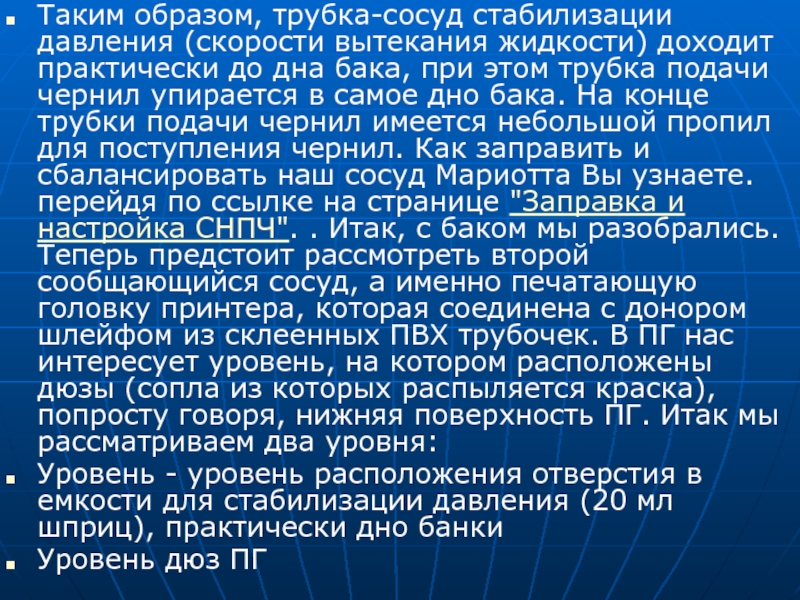

дна бака, при этом трубка подачи чернил упирается в самое дно бака. На конце трубки подачи чернил имеется небольшой пропил для поступления чернил. Как заправить и сбалансировать наш сосуд Мариотта Вы узнаете. перейдя по ссылке на странице "Заправка и настройка СНПЧ". . Итак, с баком мы разобрались. Теперь предстоит рассмотреть второй сообщающийся сосуд, а именно печатающую головку принтера, которая соединена с донором шлейфом из склеенных ПВХ трубочек. В ПГ нас интересует уровень, на котором расположены дюзы (сопла из которых распыляется краска), попросту говоря, нижняя поверхность ПГ. Итак мы рассматриваем два уровня:
Уровень - уровень расположения отверстия в емкости для стабилизации давления (20 мл шприц), практически дно банки
Уровень дюз ПГ

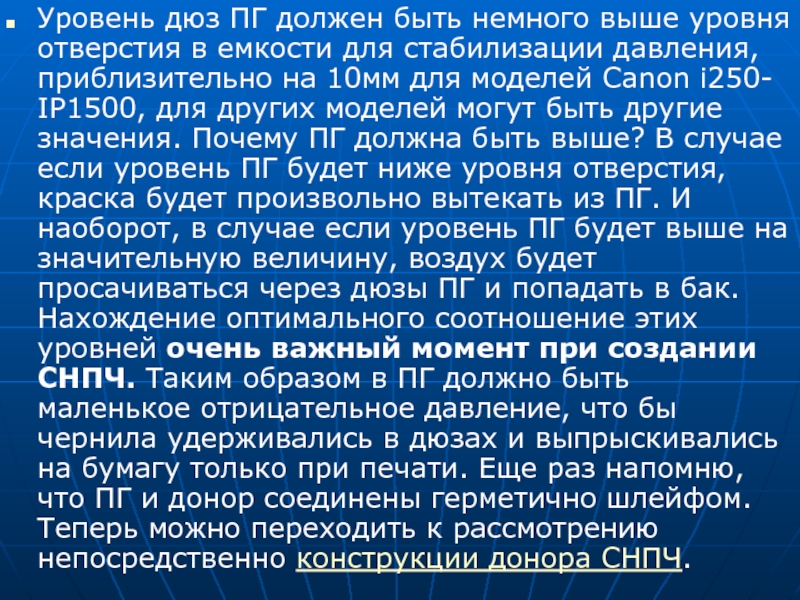

для стабилизации давления, приблизительно на 10мм для моделей Canon i250- IP1500, для других моделей могут быть другие значения. Почему ПГ должна быть выше? В случае если уровень ПГ будет ниже уровня отверстия, краска будет произвольно вытекать из ПГ. И наоборот, в случае если уровень ПГ будет выше на значительную величину, воздух будет просачиваться через дюзы ПГ и попадать в бак. Нахождение оптимального соотношение этих уровней очень важный момент при создании СНПЧ. Таким образом в ПГ должно быть маленькое отрицательное давление, что бы чернила удерживались в дюзах и выпрыскивались на бумагу только при печати. Еще раз напомню, что ПГ и донор соединены герметично шлейфом. Теперь можно переходить к рассмотрению непосредственно конструкции донора СНПЧ.
