Презентация, доклад Поведение расплавленного перхлората лития в сильных электрических полях

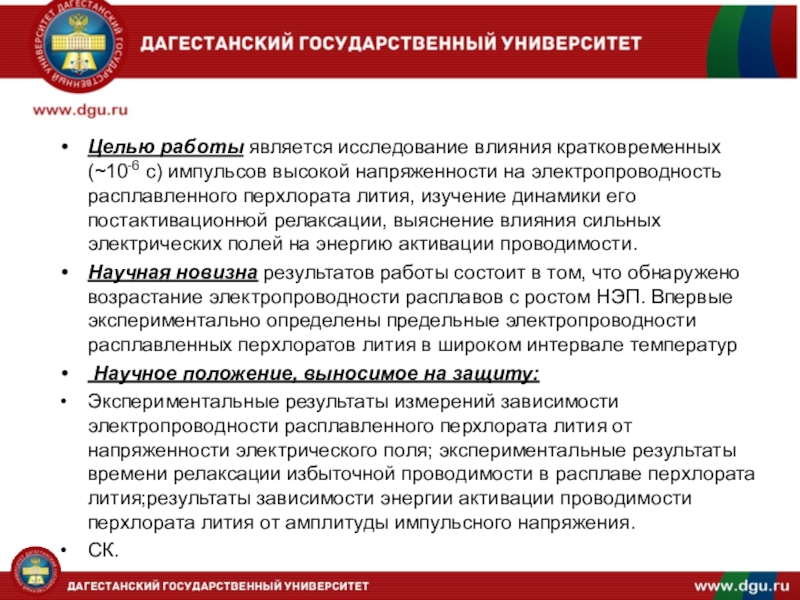

на электропроводность расплавленного перхлората лития, изучение динамики его постактивационной релаксации, выяснение влияния сильных электрических полей на энергию активации проводимости.
Научная новизна результатов работы состоит в том, что обнаружено возрастание электропроводности расплавов с ростом НЭП. Впервые экспериментально определены предельные электропроводности расплавленных перхлоратов лития в широком интервале температур
Научное положение, выносимое на защиту:
Экспериментальные результаты измерений зависимости электропроводности расплавленного перхлората лития от напряженности электрического поля; экспериментальные результаты времени релаксации избыточной проводимости в расплаве перхлората лития;результаты зависимости энергии активации проводимости перхлората лития от амплитуды импульсного напряжения.
СК.

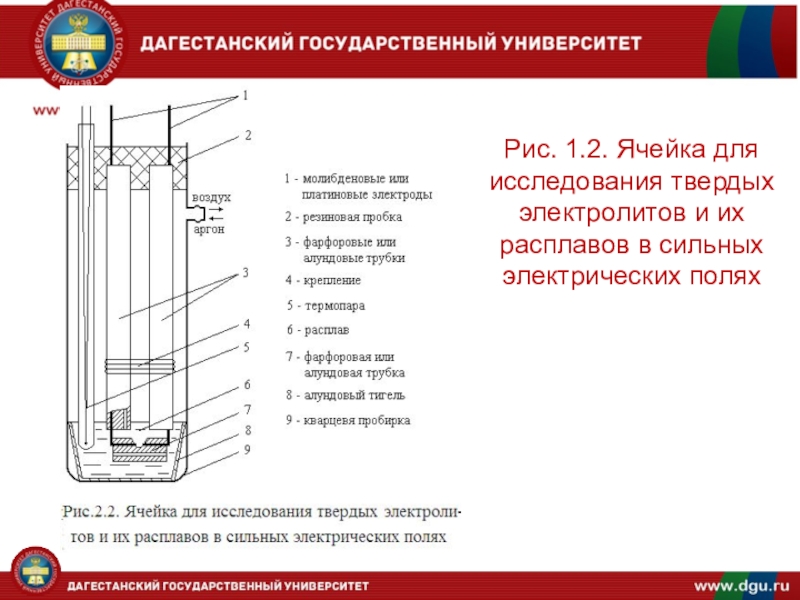

сильных электрических полях

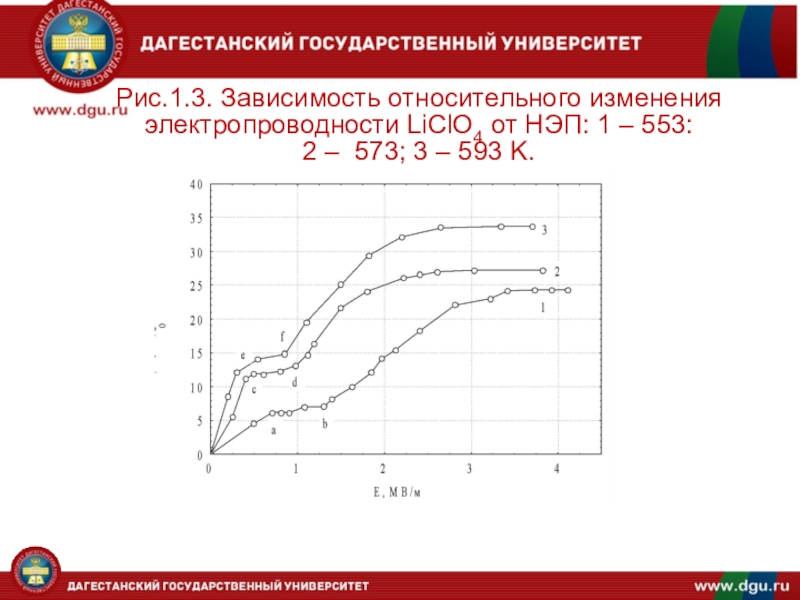

2 – 573; 3 – 593 K.

1-

– 2,62; 2 – 3,54; 3 – 5,5 кВ (553 К); 4 – 3,0; 5 – 3,4; 6 – 3,7 кВ (573 К).

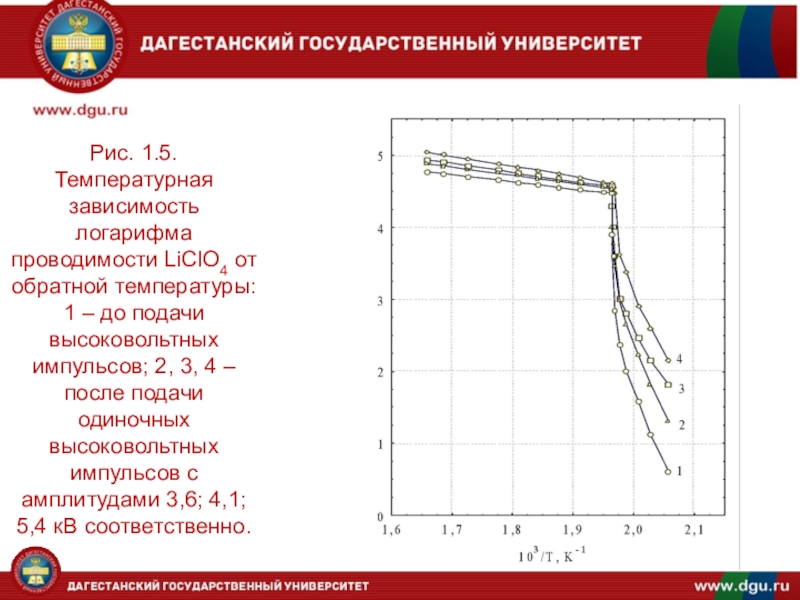

до подачи высоковольтных импульсов; 2, 3, 4 – после подачи одиночных высоковольтных импульсов с амплитудами 3,6; 4,1; 5,4 кВ соответственно.

напряжения

поля увеличивается и достигает насыщения. Обнаружено плато на кривых зависимости электропроводности расплавов от напряженности электрического поля. Это связано со снятием релаксационного торможения. Дальнейший рост проводимости с достижением насыщения связан с разрушением автокомплексных ионов.
2. Активированное состояние электролитов имеет высокую продолжительность постактивационной релаксации. Изучена динамика релаксации проводимости расплава перхлората лития после ВИР. Определено время жизни неравновесных носителей заряда. Оно имеет порядок 104 с и увеличивается с ростом температуры.
3. Экспериментально установлено, что с ростом напряженности электрического поля энергия активации проводимости увеличивается. Это связано с увеличением среднестатистического взаимодействия ионов с разрушением автокомплексных ионов.
4. Проведен анализ возможных причин роста электропроводности расплавов в сильных импульсных электрических полях. Показано, что этот рост обусловлен двумя причинами: снятием релаксационного торможения и ростом концентрации носителей заряда за счет разрушения автокомплексных ионов .
