Слайд 1ЯДЕРНЫЙ РЕАКТОР


ЯДЕРНЫЙ РЕАКТОР

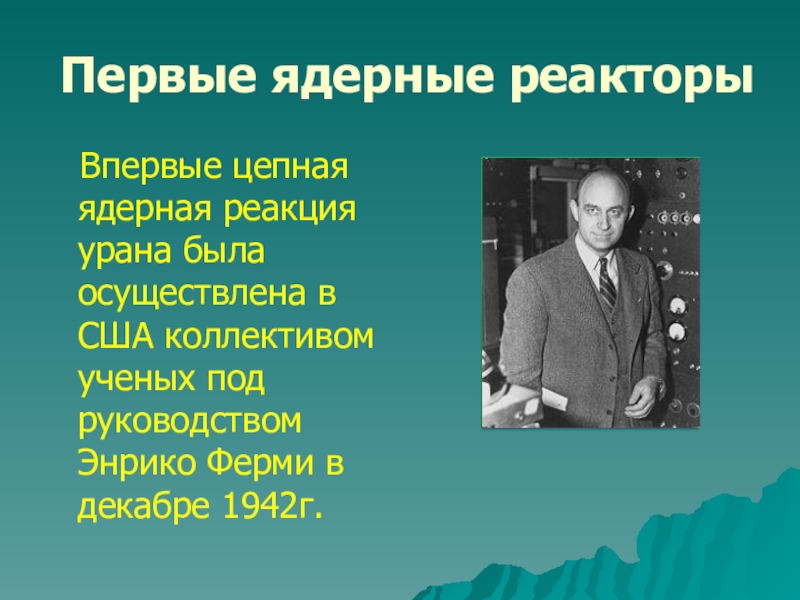

Слайд 2Первые ядерные реакторы
Впервые цепная ядерная реакция урана была осуществлена

в США коллективом ученых под руководством Энрико Ферми в декабре 1942г.

Первые ядерные реакторы  Впервые цепная ядерная реакция урана была осуществлена в США коллективом ученых под руководством

Слайд 3Первые ядерные реакторы
В нашей стране первый ядерный реактор был

запущен 25 декабря 1946 г. коллективом физиков, который возглавлял ученый Игорь Васильевич Курчатов

Первые ядерные реакторы  В нашей стране первый ядерный реактор был запущен 25 декабря 1946 г. коллективом

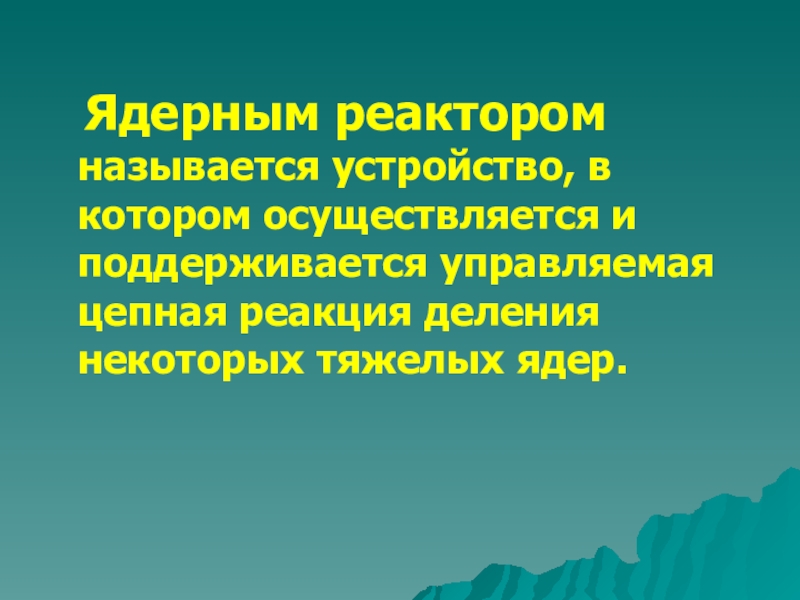

Слайд 4 Ядерным реактором называется устройство, в котором осуществляется и поддерживается

управляемая цепная реакция деления некоторых тяжелых ядер.

Ядерным реактором называется устройство, в котором осуществляется и поддерживается управляемая цепная реакция деления некоторых тяжелых

Слайд 5Основные элементы ядерного реактора:
ядерное горючее(уран 235, уран 238, плутоний 239);
замедлитель нейтронов

(тяжелая вода, графит и др.);
теплоноситель для вывода энергии, образующейся при работе реактора (вода, жидкий натрий и др.);
Регулирующие стержни (бор, кадмий) - сильно поглощающие нейтроны
Защитная оболочка, задерживающая излучения (бетон с железным наполнителем).
Основные элементы ядерного реактора:ядерное горючее(уран 235, уран 238, плутоний 239);замедлитель нейтронов (тяжелая вода, графит и др.);теплоноситель для

Слайд 7Управление реактором осуществляется при помощи стержней, содержащих кадмий или бор.




Вдвигая стержни внутрь активной зоны, можно в любой момент времени приостановить развитие цепной реакции.

Управление реактором осуществляется при помощи стержней, содержащих кадмий или бор.

Слайд 8Реактор на медленных нейтронах
Наиболее эффективное деление ядер урана-235

происходит под действием медленных нейтронов. Такие реакторы называются реакторами на медленных нейтронах. Вторичные нейтроны, образующиеся в результате реакции деления, являются быстрыми. Для того чтобы их последующее взаимодействие с ядрами урана-235 в цепной реакции было наиболее эффективно, их замедляют, вводя в активную зону замедлитель — вещество, уменьшающее кинетическую энергию нейтронов.
Реактор на медленных нейтронах  Наиболее эффективное деление ядер урана-235 происходит под действием медленных нейтронов. Такие реакторы

Слайд 9Реакторы на быстрых нейтронах
Такие реакторы не могут работать на естественном

уране. Реакцию можно поддерживать лишь в обогащенной смеси, содержащей не менее 15% изотопа урана.
Преимущество: при их работе образуется значительное количество плутония, который затем можно использовать в качестве ядерного топлива.


Реакторы на быстрых нейтронах Такие реакторы не могут работать на естественном уране. Реакцию можно поддерживать лишь в

Слайд 10Виды реакторов
гомогенные: активная зона представляет жидкую, твердую или газообразную однородную

смесь ядерного топлива, теплоносителя и замедлителя.

Гетерогенные: топливо в виде блоков размещено в замедлителе, т.е. топливо и замедлитель пространственно разделены

Виды реакторов гомогенные: активная зона представляет жидкую, твердую или газообразную однородную смесь ядерного топлива, теплоносителя и замедлителя.

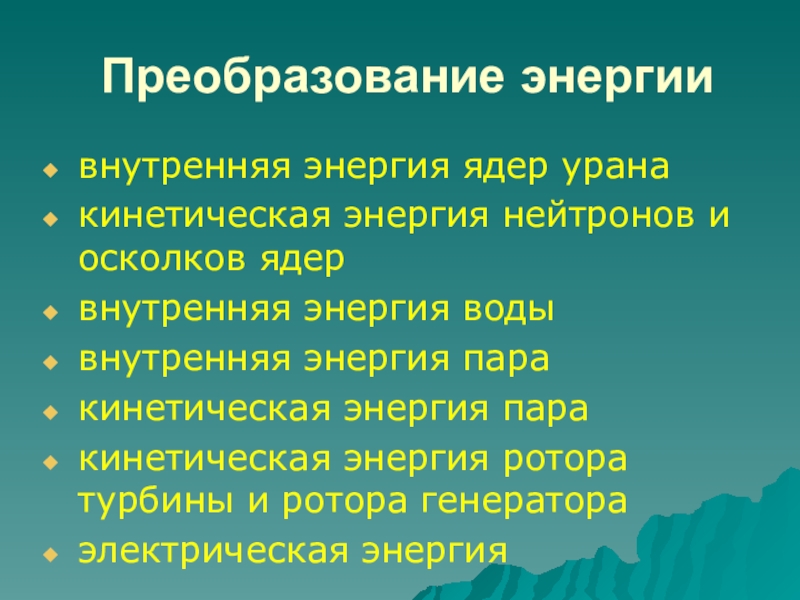

Слайд 11Преобразование энергии
внутренняя энергия ядер урана
кинетическая энергия нейтронов и осколков

ядер
внутренняя энергия воды
внутренняя энергия пара
кинетическая энергия пара
кинетическая энергия ротора турбины и ротора генератора
электрическая энергия
Преобразование энергии внутренняя энергия ядер урана кинетическая энергия нейтронов и осколков ядер внутренняя энергия воды внутренняя энергия

Слайд 12Использование ядерных реакторов
В зависимости от назначения ядерные реакторы бывают

энергетические, конверторы и размножители, исследовательские и многоцелевые, транспортные и промышленные.
Использование ядерных реакторов  В зависимости от назначения ядерные реакторы бывают энергетические, конверторы и размножители, исследовательские и

Слайд 13Экологические катастрофы на АЭС
1957 г- авария в Великобритании
1966 г –

частичное расплавление активной зоны после выхода из строя охлаждения реактора неподалеку от Детройта.
1971 г – много загрязненной воды ушло в реку США
1979 – крупнейшая авария в США
1982 г - выброс радиоактивного пара в атмосферу
1983 – страшная авария в Канаде (20 минут вытекала радиоактивная вода – по тонне в минуту)
1986 – авария в Великобритании
1986 г – авария в Германии
1986 г – Чернобыльская АЭС
1988 г – пожар на АЭС в Японии
Экологические катастрофы на АЭС 1957 г- авария в Великобритании1966 г – частичное расплавление активной зоны после выхода

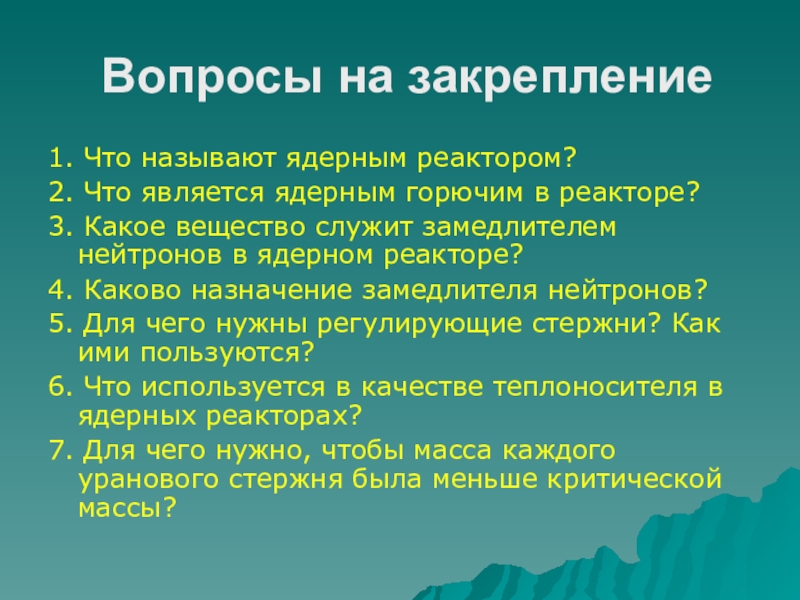

Слайд 14Вопросы на закрепление
1. Что называют ядерным реактором?
2. Что является ядерным горючим

в реакторе?
3. Какое вещество служит замедлителем нейтронов в ядерном реакторе?
4. Каково назначение замедлителя нейтронов?
5. Для чего нужны регулирующие стержни? Как ими пользуются?
6. Что используется в качестве теплоносителя в ядерных реакторах?
7. Для чего нужно, чтобы масса каждого уранового стержня была меньше критической массы?
Вопросы на закрепление1. Что называют ядерным реактором?2. Что является ядерным горючим в реакторе?3. Какое вещество служит замедлителем

Слайд 15ТЕСТ
1. Какие частицы участвуют в делении ядер урана?

А. протоны;
Б. нейтроны;
В. электроны;
Г.

ядра гелия.
ТЕСТ1. Какие частицы участвуют в делении ядер урана?А. протоны;Б. нейтроны;В. электроны;Г. ядра гелия.

Слайд 162. Какая масса урана является критической?

А. наибольшая, при которой возможно протекание

цепной реакции;
Б. любая масса;
В. наименьшая, при которой возможно протекание цепной реакции;
Г. масса, при которой реакция прекратится.
2. Какая масса урана является критической?А. наибольшая, при которой возможно протекание цепной реакции;Б. любая масса;В. наименьшая, при

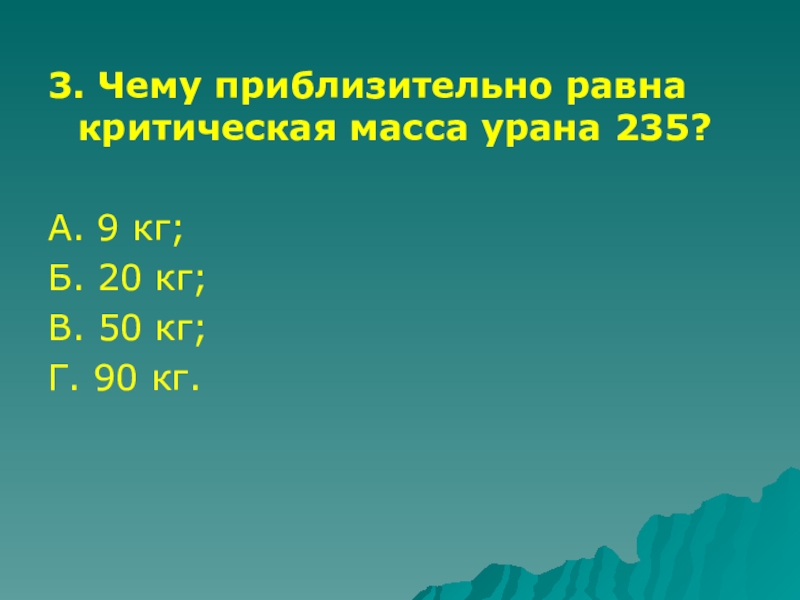

Слайд 173. Чему приблизительно равна критическая масса урана 235?

А. 9 кг;
Б. 20

кг;
В. 50 кг;
Г. 90 кг.
3. Чему приблизительно равна критическая масса урана 235?А. 9 кг;Б. 20 кг;В. 50 кг;Г. 90 кг.

Слайд 184. Какие вещества из перечисленных ниже могут быть использованы в ядерных

реакторах в качестве замедлителей нейтронов?

А. графит;
Б. кадмий;
В. тяжёлая вода;
Г. бор.
4. Какие вещества из перечисленных ниже могут быть использованы в ядерных реакторах в качестве замедлителей нейтронов?А. графит;Б.

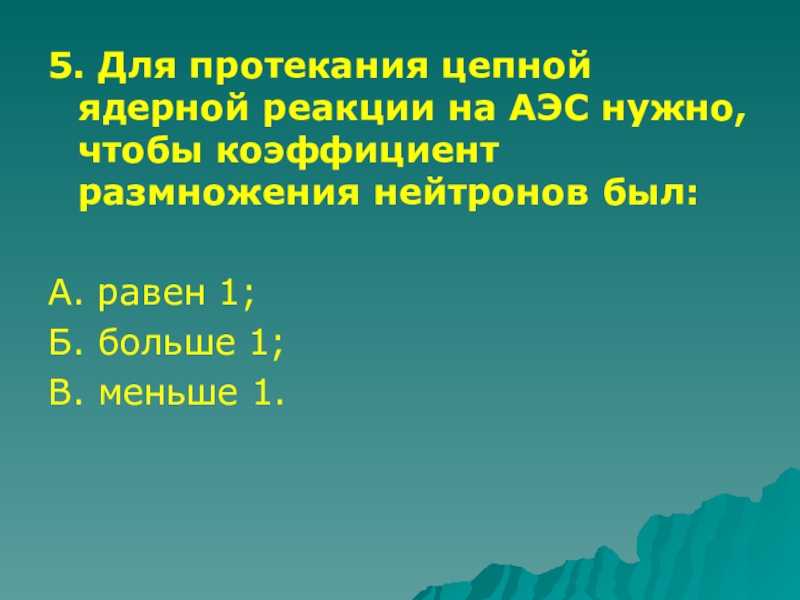

Слайд 195. Для протекания цепной ядерной реакции на АЭС нужно, чтобы коэффициент

размножения нейтронов был:

А. равен 1;
Б. больше 1;
В. меньше 1.
5. Для протекания цепной ядерной реакции на АЭС нужно, чтобы коэффициент размножения нейтронов был:А. равен 1;Б. больше

Слайд 206. Регулирование скорости деления ядер тяжелых атомов в ядерных реакторах осуществляется:

А.

за счет поглощения нейтронов при опускании стержней с поглотителем;
Б. за счет увеличения теплоотвода при увеличении скорости теплоносителя;
В. за счет увеличения отпуска электроэнергии потребителям;
Г. за счет уменьшения массы ядерного топлива в активной зон при вынимании стержней с топливом.
6. Регулирование скорости деления ядер тяжелых атомов в ядерных реакторах осуществляется:А. за счет поглощения нейтронов при опускании

Слайд 217. Какие преобразования энергии происходят в ядерном реакторе?

А. внутренняя энергия атомных

ядер превращается в световую энергию;
Б. внутренняя энергия атомных ядер превращается в механическую энергию;
В. внутренняя энергия атомных ядер превращается в электрическую энергию;
Г. среди ответов нет правильного.
7. Какие преобразования энергии происходят в ядерном реакторе?А. внутренняя энергия атомных ядер превращается в световую энергию;Б. внутренняя

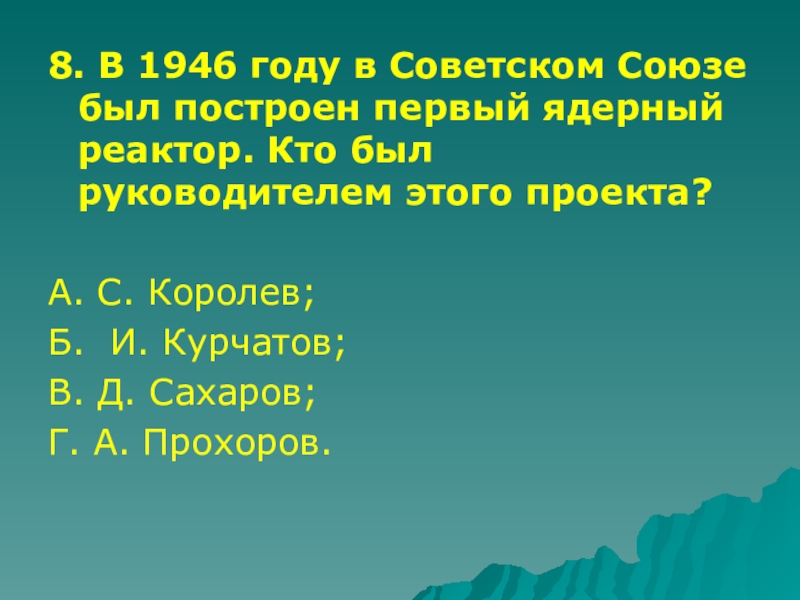

Слайд 228. В 1946 году в Советском Союзе был построен первый ядерный

реактор. Кто был руководителем этого проекта?

А. С. Королев;
Б. И. Курчатов;
В. Д. Сахаров;
Г. А. Прохоров.
8. В 1946 году в Советском Союзе был построен первый ядерный реактор. Кто был руководителем этого проекта?А.

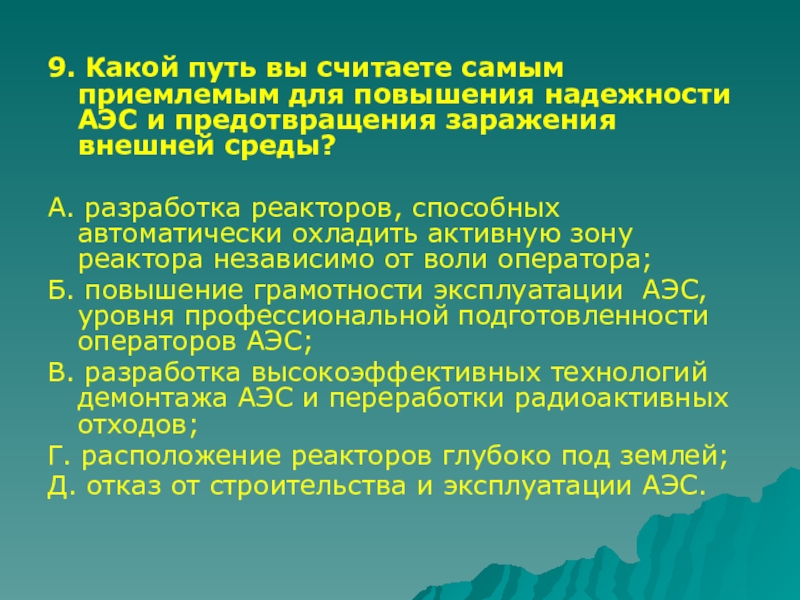

Слайд 239. Какой путь вы считаете самым приемлемым для повышения надежности АЭС

и предотвращения заражения внешней среды?

А. разработка реакторов, способных автоматически охладить активную зону реактора независимо от воли оператора;
Б. повышение грамотности эксплуатации АЭС, уровня профессиональной подготовленности операторов АЭС;
В. разработка высокоэффективных технологий демонтажа АЭС и переработки радиоактивных отходов;
Г. расположение реакторов глубоко под землей;
Д. отказ от строительства и эксплуатации АЭС.
9. Какой путь вы считаете самым приемлемым для повышения надежности АЭС и предотвращения заражения внешней среды?А. разработка

Слайд 2410. Какие источники загрязнения окружающей среды связаны с работой АЭС?

А. урановая

промышленность;
Б. ядерные реакторы разных типов;
В. радиохимическая промышленность;
Г. места переработки и захоронения радиоактивных отходов;
Д. использование радионуклидов в народном хозяйстве;
Е. ядерные взрывы.
10. Какие источники загрязнения окружающей среды связаны с работой АЭС?А. урановая промышленность;Б. ядерные реакторы разных типов;В. радиохимическая

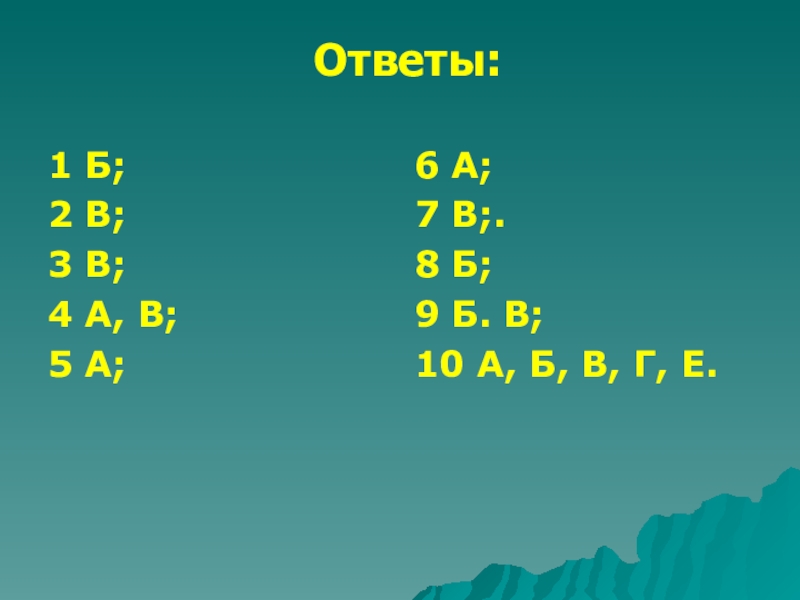

Слайд 25Ответы:
1 Б;
2 В;
3 В;
4 А, В;
5

А;

6 А;
7 В;.
8 Б;
9 Б. В;
10 А, Б, В, Г, Е.

Ответы:  1 Б; 2 В; 3 В; 4 А, В; 5 А; 6 А; 7 В;.

Слайд 26 СПАСИБО
ЗА РАБОТУ
НА УРОКЕ

СПАСИБО ЗА РАБОТУ НА УРОКЕ
