Презентация, доклад по теме Правило левой руки для учащихся 9 класса

ток. Правило левой руки.
Д/з п . 46 упр.36

Цепь разомкнута

При замыкании ключа в цепи возникает электрический ток, и сторона ВС втягивается в пространство между полюсами

Цепь замкнута

правило левой руки:
если левую руку расположить так,
чтобы линии магнитного поля входили
в ладонь перпендикулярно к ней,
а четыре пальца были направлены по току,
то отставленный на 90° большой палец
покажет направление
действующей на проводник силы Ампера.

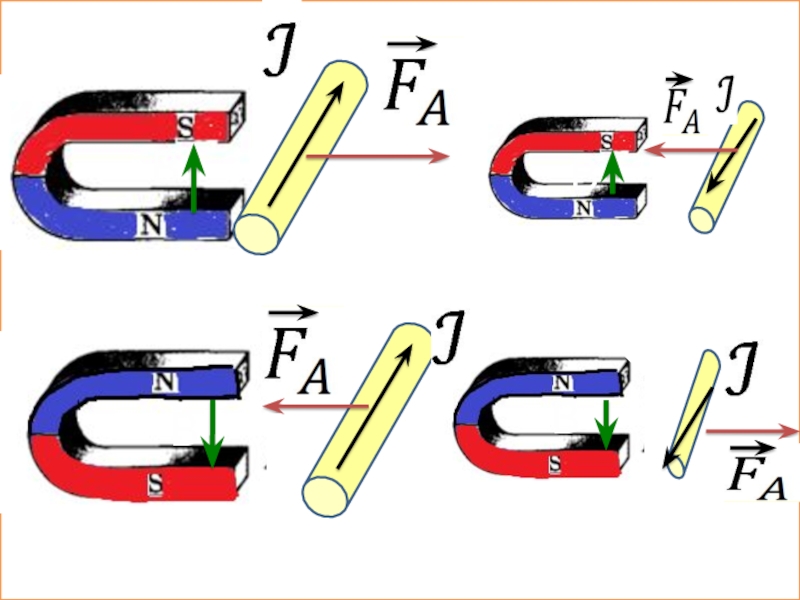

полюсы магнита (т. е. изменить направление линий магнитного поля).

полюсы источника тока

проводник с током,
со стороны магнитного поля

поля входили
в ладонь перпендикулярно к ней,
а четыре пальца были направлены по току,
то отставленный на 90° большой палец
покажет направление
действующей на проводник силы Ампера.

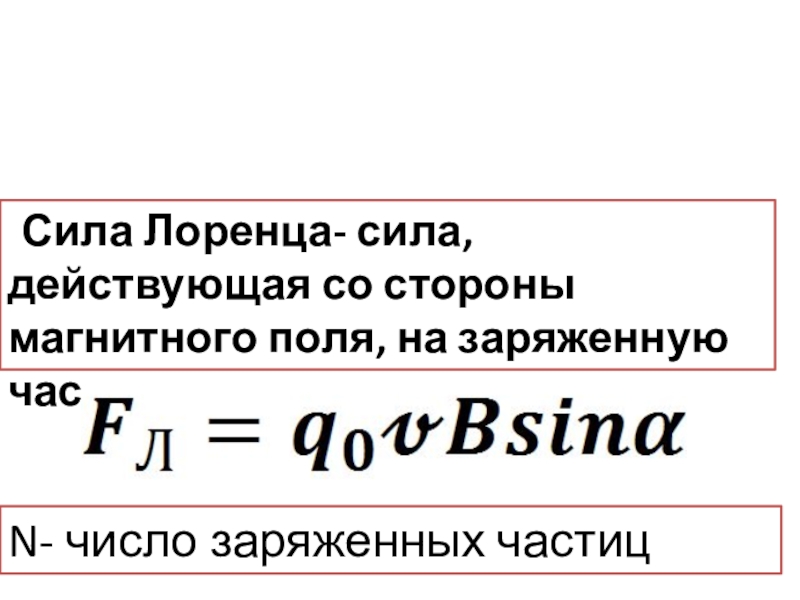

число заряженных частиц

входили в ладонь перпендикулярно к ней, а четыре пальца были направлены по движению положительно заряженной частицы (или против движения отрицательно заряженной), то отставленный на 90° большой палец покажет направление действующей на частицу силы Лоренца.

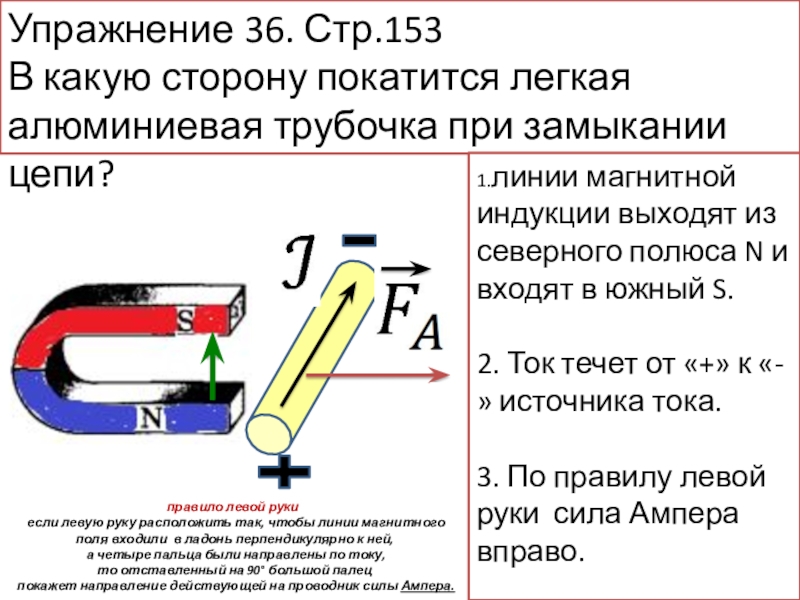

цепи?

1.линии магнитной индукции выходят из северного полюса N и входят в южный S.

2. Ток течет от «+» к «-» источника тока.

3. По правилу левой руки сила Ампера вправо.

правило левой руки:
если левую руку расположить так, чтобы линии магнитного поля входили в ладонь перпендикулярно к ней,
а четыре пальца были направлены по току,
то отставленный на 90° большой палец
покажет направление действующей на проводник силы Ампера.

и легкая алюминиевая трубочка АВ. Вся установка находится в магнитном поле.
Определите направление тока в трубочке АВ, если в результате взаимодействия этого тока с магнитным полем трубочка катится по проводникам в направлении, указанном на рисунке. Какой полюс источника тока является положительным, а какой- отрицательным?

стрелы)

2. Так как проводник движется влево (по направлению скорости), то по правилу левой руки ток течет вниз от «А» к «В».

3. Верхний полюс источника тока «+», нижний «-»

правило левой руки:
если левую руку расположить так, чтобы линии магнитного поля входили в ладонь перпендикулярно к ней,
а четыре пальца были направлены по току,
то отставленный на 90° большой палец
покажет направление действующей на проводник силы Ампера.

какую сторону движется каждый из них?

N

N

S

S
