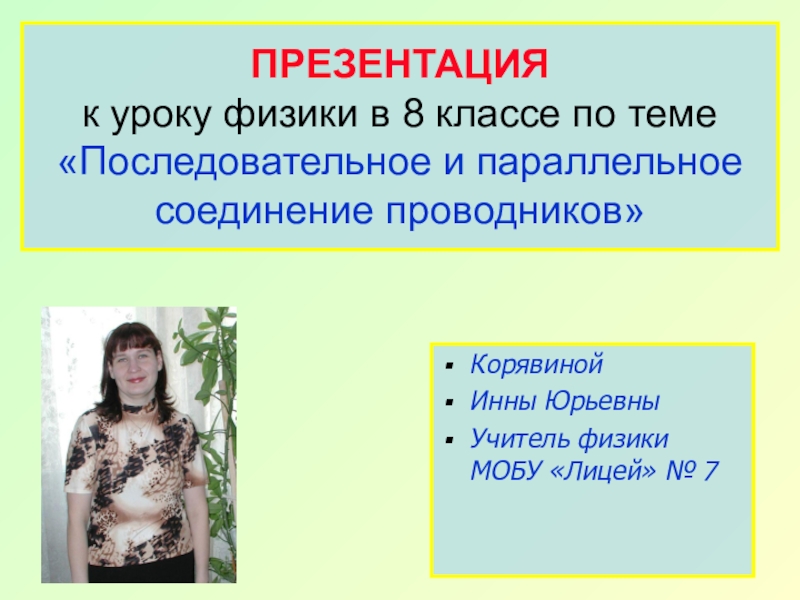

Презентация, доклад по теме Последовательное и параллельное соединение проводников

соединение проводников»

Корявиной
Инны Юрьевны
Учитель физики МОБУ «Лицей» № 7

потребителей

параллельное

последовательное

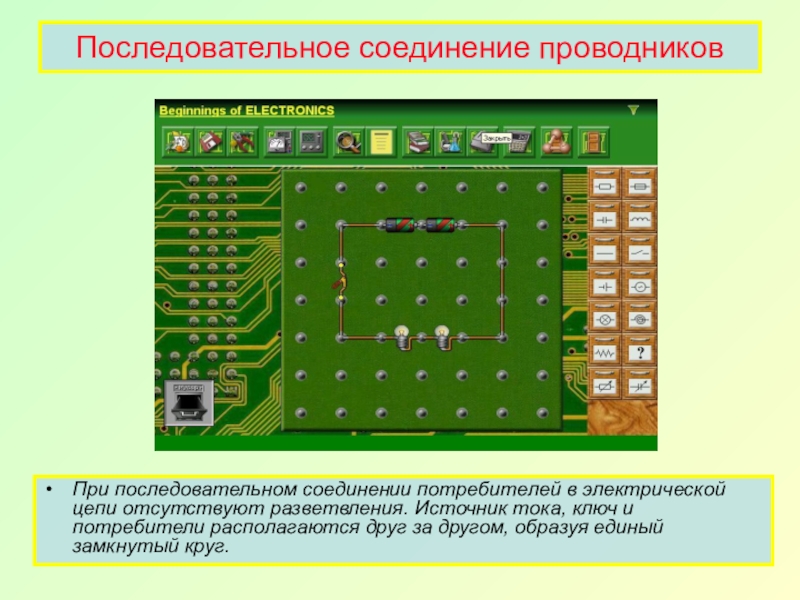

Источник тока, ключ и потребители располагаются друг за другом, образуя единый замкнутый круг.

сопротивление
выражается в виде
следующих соотношений:
I = I1 = I2
U = U1 + U2
R = R1 + R2

При последовательном соединении

той же паре точек.

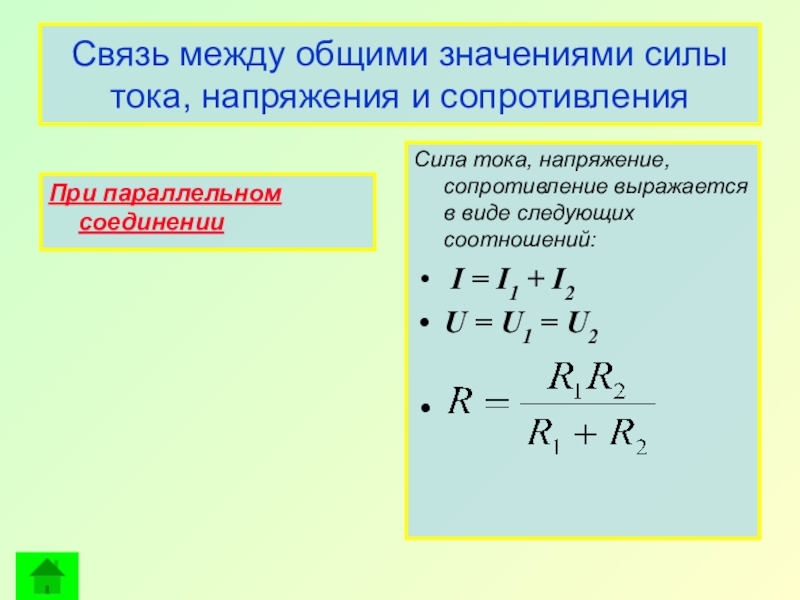

сопротивление выражается в виде следующих соотношений:
I = I1 + I2
U = U1 = U2

При параллельном соединении

проводника, ко времени его прохождения.
Единицу силы тока ампер-(А)
в честь французского ученого А. Ампер
Прибор для измерения силы тока- амперметр

определяет силу тока в цепи.
I= q / t
Сила тока в цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению
I= U / R

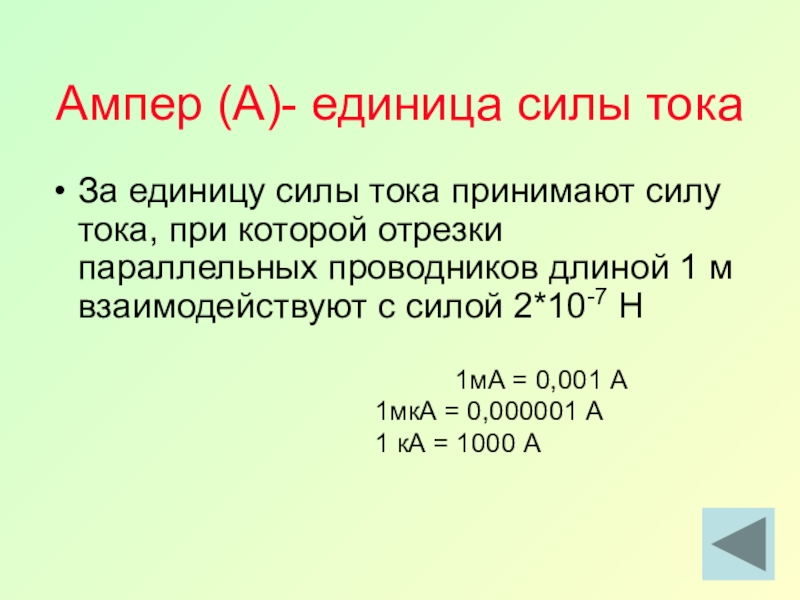

тока, при которой отрезки параллельных проводников длиной 1 м взаимодействуют с силой 2*10-7 Н

1мА = 0,001 А
1мкА = 0,000001 А
1 кА = 1000 А

прибором, силу тока в котором измеряют

Амперметр включают в цепь соблюдая полярность. Клемму со знаком «+» нужно соединять с проводом, идущим от положительного полюса источника тока. Клемму со знаком «-» нужно соединять с проводом, идущим от отрицательного полюса источника тока

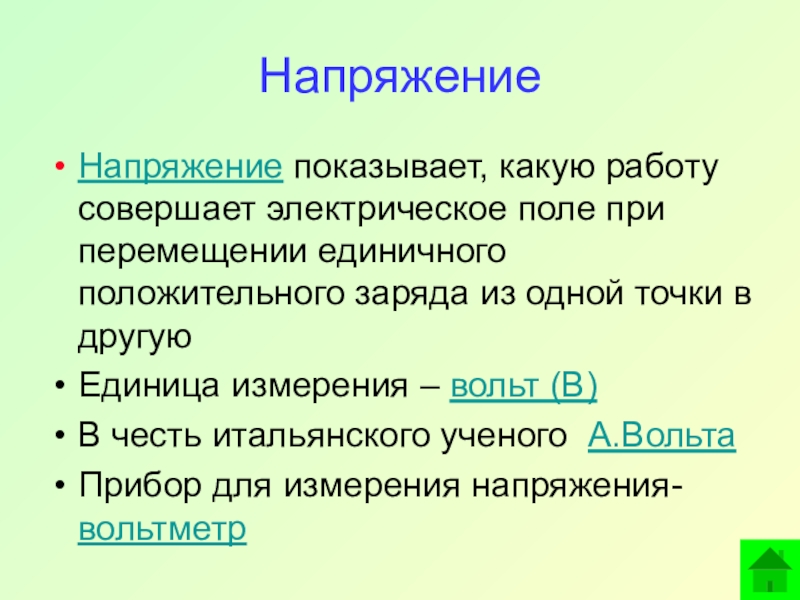

заряда из одной точки в другую
Единица измерения – вольт (В)
В честь итальянского ученого А.Вольта
Прибор для измерения напряжения- вольтметр

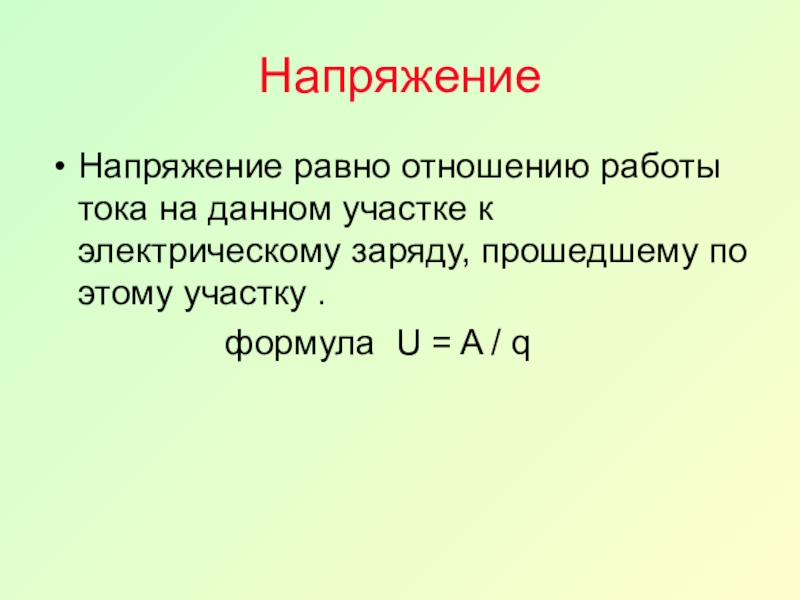

прошедшему по этому участку .
формула U = A / q

цепи применяют прибор называемый –вольтметр.
Вольтметр присоединяют к тем точкам цепи, между которыми надо измерить напряжение. Такое включение прибора называют параллельным .
Как у амперметра необходимо соблюдать полярность.

Вольтметр

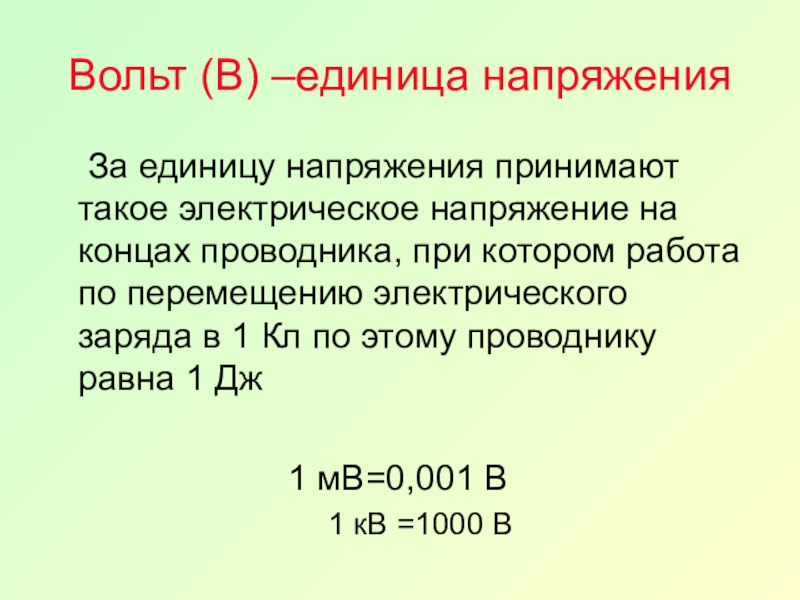

концах проводника, при котором работа по перемещению электрического заряда в 1 Кл по этому проводнику равна 1 Дж

1 мВ=0,001 В
1 кВ =1000 В

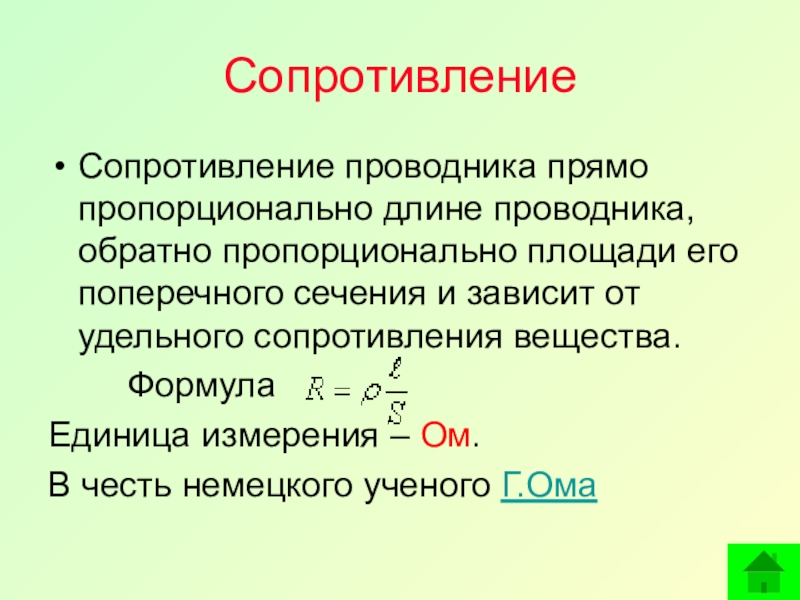

сечения и зависит от удельного сопротивления вещества.
Формула
Единица измерения – Ом.
В честь немецкого ученого Г.Ома

подтвердил на опыте закон, выражающий связь между силой тока в цепи. Напряжением и сопротивлением.

создал первый гальванический элемент.

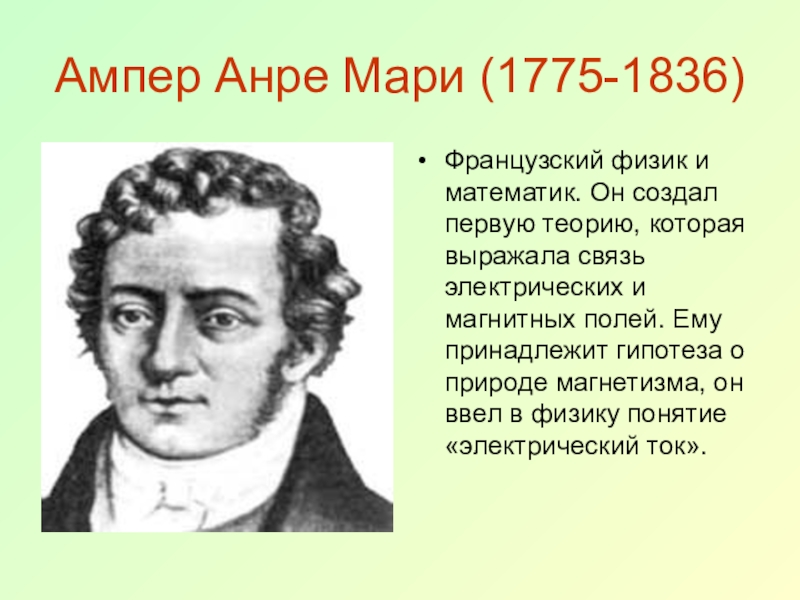

которая выражала связь электрических и магнитных полей. Ему принадлежит гипотеза о природе магнетизма, он ввел в физику понятие «электрический ток».

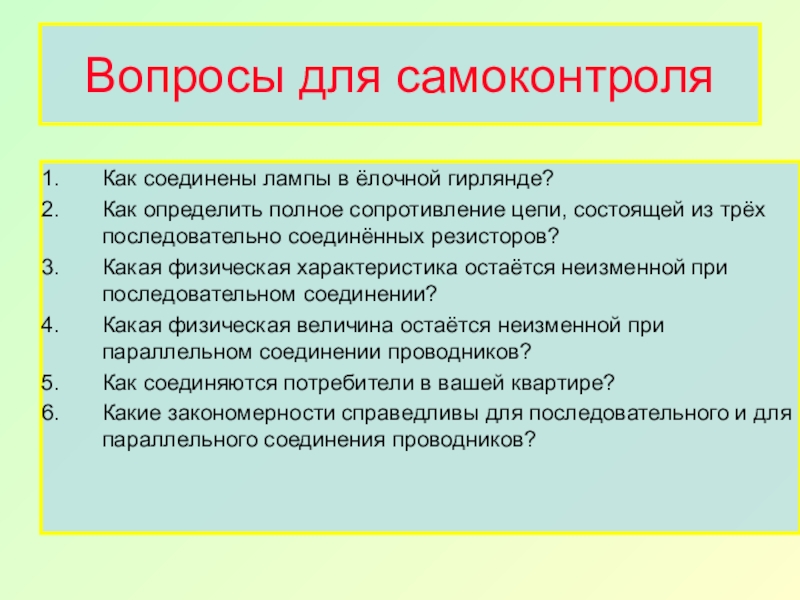

цепи, состоящей из трёх последовательно соединённых резисторов?
Какая физическая характеристика остаётся неизменной при последовательном соединении?
Какая физическая величина остаётся неизменной при параллельном соединении проводников?
Как соединяются потребители в вашей квартире?
Какие закономерности справедливы для последовательного и для параллельного соединения проводников?

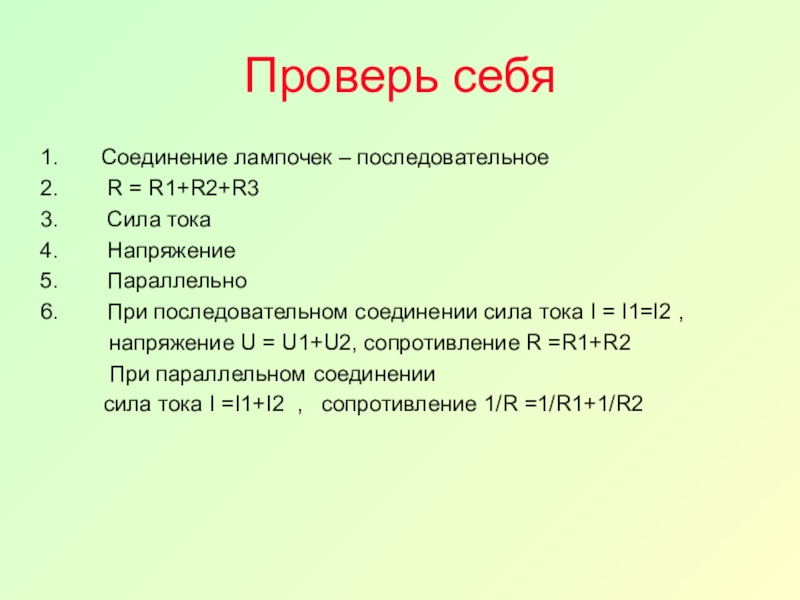

Параллельно
При последовательном соединении сила тока I = I1=I2 ,
напряжение U = U1+U2, сопротивление R =R1+R2
При параллельном соединении
сила тока I =I1+I2 , сопротивление 1/R =1/R1+1/R2

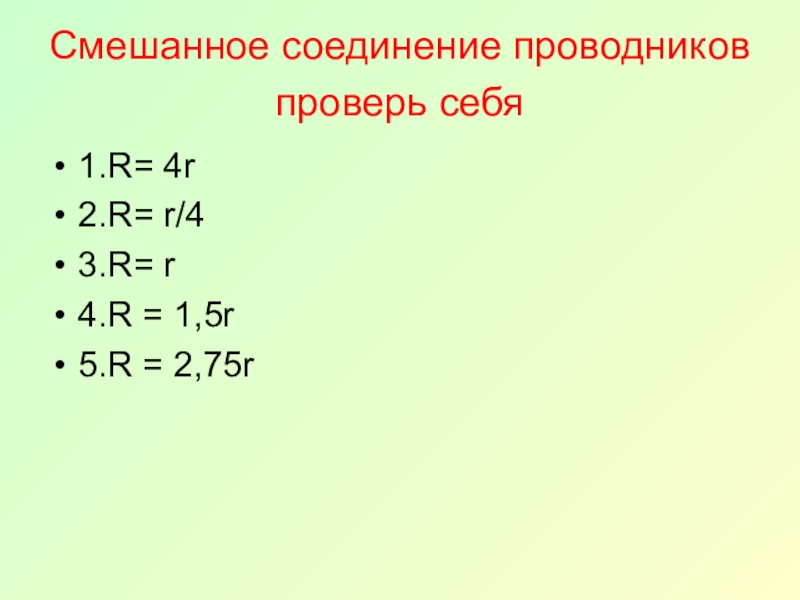

2,75r
