Слайд 1
Урок 43/5. Магнитный поток. П. 48, упр.38 Магнитный поток наглядно представляют, как число линий магнитной индукции, пронизывающих
Текст слайда:

Урок 43/5. Магнитный поток. П. 48, упр.38

Магнитный поток наглядно представляют, как число линий магнитной индукции, пронизывающих контур.


Слайд 2

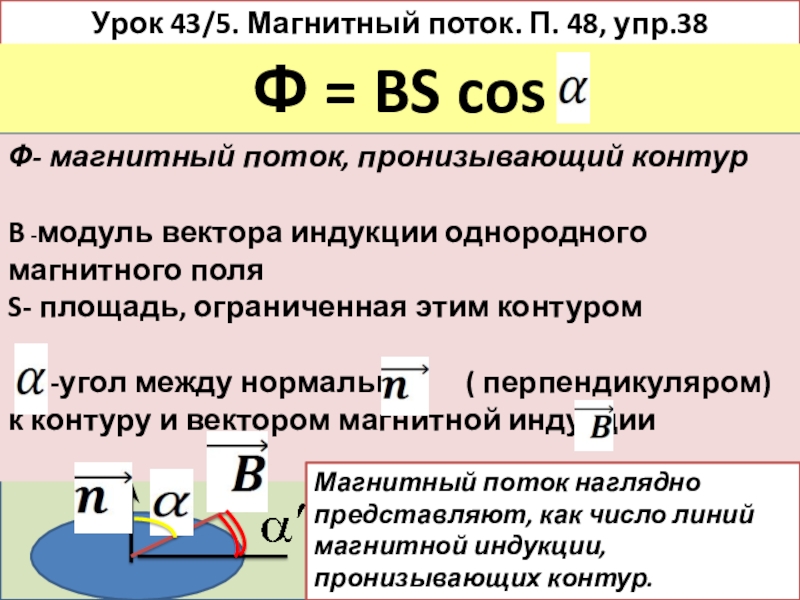

Ф- -угол между нормалью ( перпендикуляром) к 	контуру и вектором магнитной индукции Магнитный поток наглядно представляют, как
Текст слайда:

Ф- -угол между нормалью ( перпендикуляром) к контуру и вектором магнитной индукции

Магнитный поток наглядно представляют, как число линий магнитной индукции, пронизывающих контур.


Слайд 3

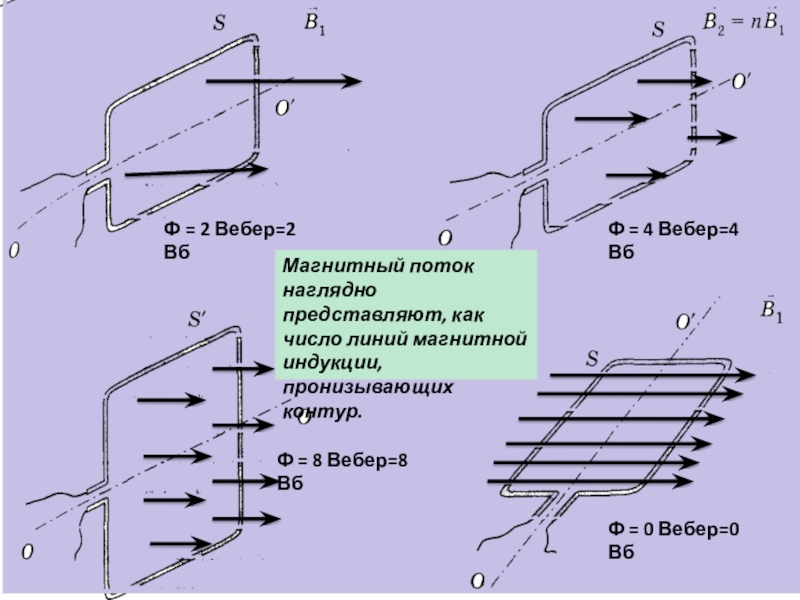

Ф = 2 Вебер=2 ВбФ = 4 Вебер=4 ВбФ = 8 Вебер=8 ВбФ = 0 Вебер=0 ВбМагнитный
Текст слайда:

Ф = 2 Вебер=2 Вб

Ф = 4 Вебер=4 Вб

Ф = 8 Вебер=8 Вб

Ф = 0 Вебер=0 Вб

Магнитный поток наглядно представляют, как число линий магнитной индукции, пронизывающих контур.


Слайд 4

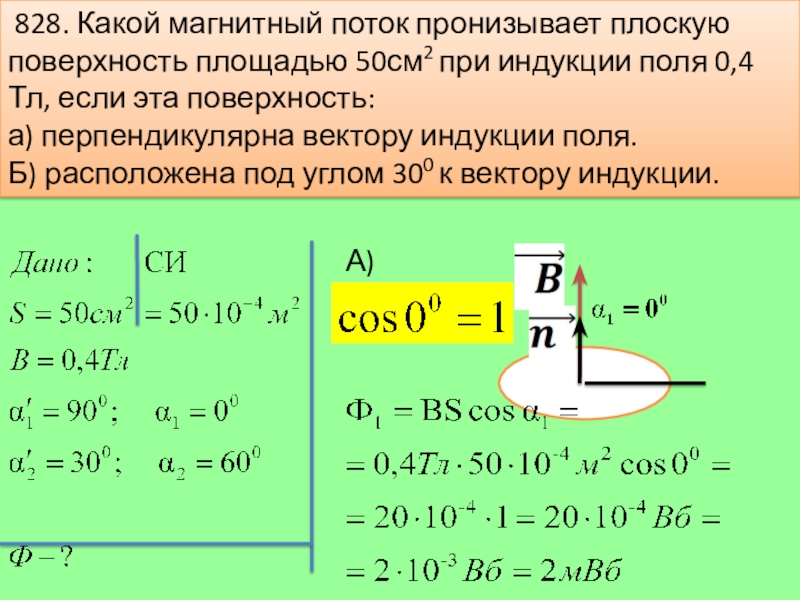

828. Какой магнитный поток пронизывает плоскую поверхность площадью 50см2 при индукции поля 0,4 Тл, если эта
Текст слайда:

828. Какой магнитный поток пронизывает плоскую поверхность площадью 50см2 при индукции поля 0,4 Тл, если эта поверхность:
а) перпендикулярна вектору индукции поля.
Б) расположена под углом 300 к вектору индукции.

А)


Слайд 5

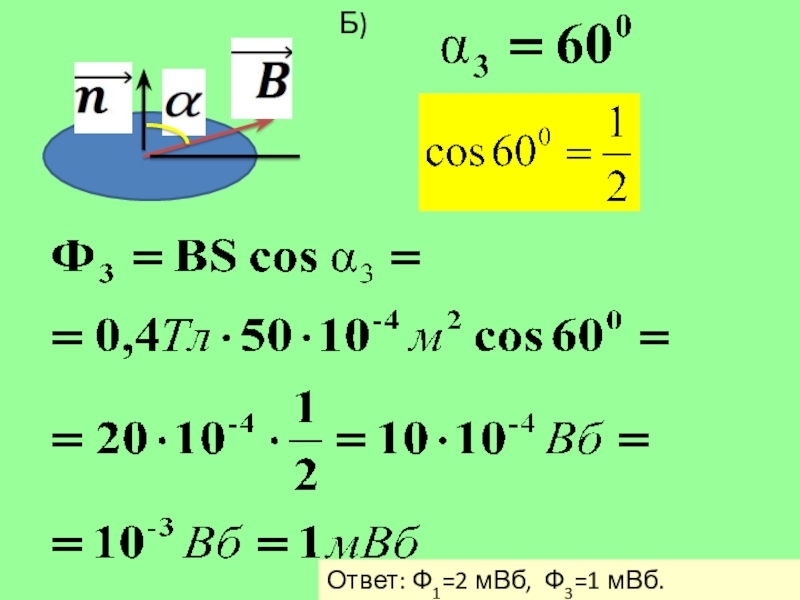

Ответ: Ф1=2 мВб, Ф3=1 мВб. Б)
Текст слайда:

Ответ: Ф1=2 мВб, Ф3=1 мВб.

Б)


Слайд 6

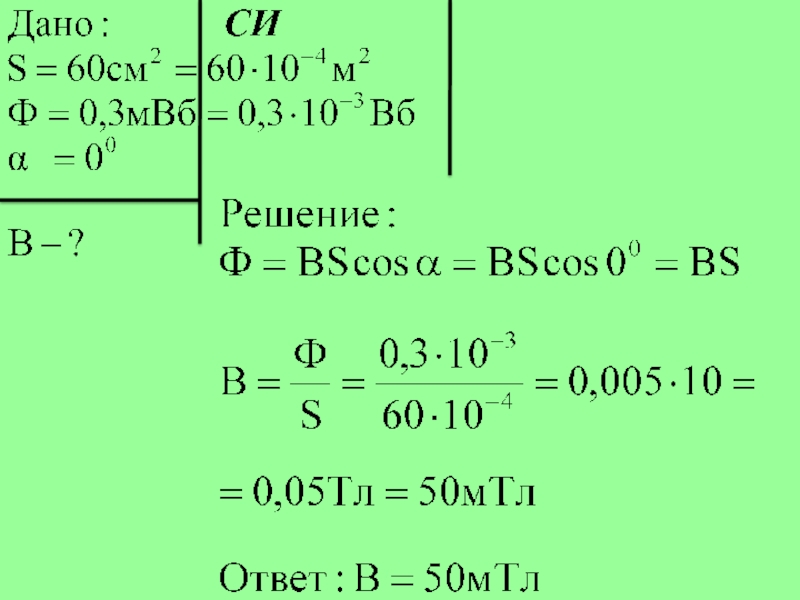

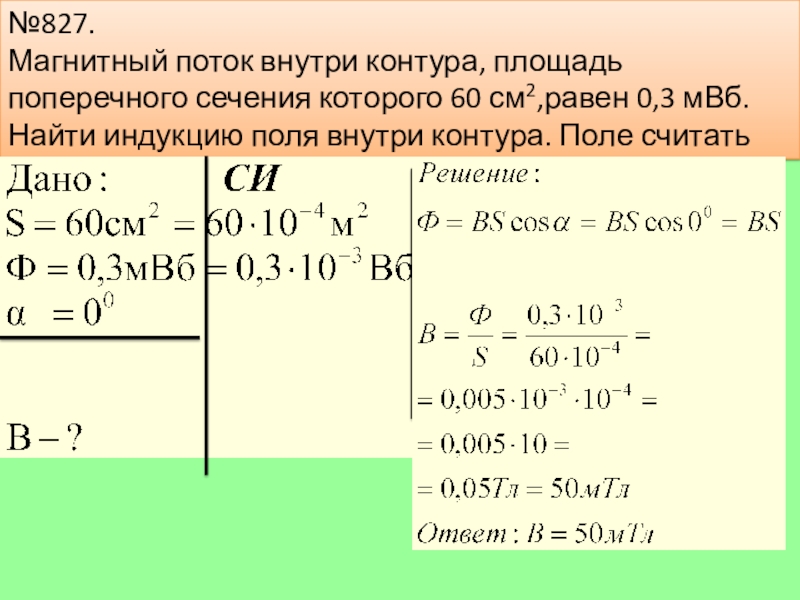

№827.Магнитный поток внутри контура, площадь поперечного сечения которого 60 см2,равен 0,3 мВб. Найти индукцию поля внутри контура.
Текст слайда:

№827.
Магнитный поток внутри контура, площадь поперечного сечения которого 60 см2,равен 0,3 мВб. Найти индукцию поля внутри контура. Поле считать однородным.


Слайд 9

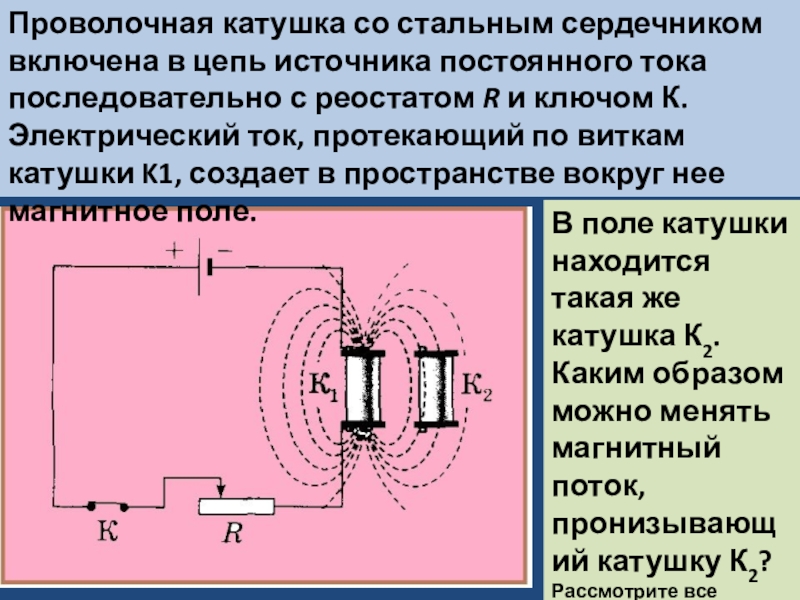

Проволочная катушка со стальным сердечником включена в цепь источника постоянного тока последовательно с реостатом R и ключом
Текст слайда:

Проволочная катушка со стальным сердечником включена в цепь источника постоянного тока последовательно с реостатом R и ключом К. Электрический ток, протекающий по виткам катушки K1, создает в пространстве вокруг нее магнитное поле.

В поле катушки находится такая же катушка К2.
Каким образом можно менять магнитный поток, пронизывающий катушку К2? Рассмотрите все возможные варианты.


Слайд 10

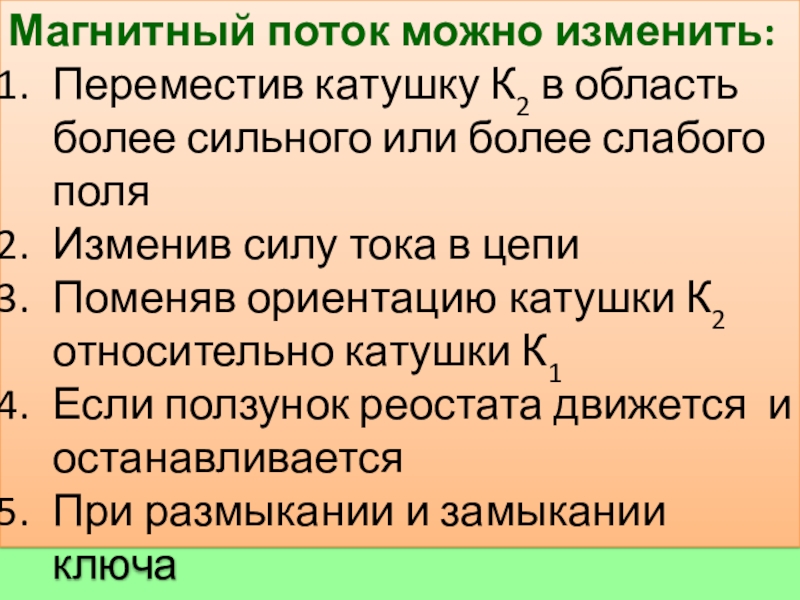

Магнитный поток можно изменить:Переместив катушку К2 в область более сильного или более слабого поляИзменив силу тока в
Текст слайда:

Магнитный поток можно изменить:
Переместив катушку К2 в область более сильного или более слабого поля
Изменив силу тока в цепи
Поменяв ориентацию катушки К2 относительно катушки К1
Если ползунок реостата движется и останавливается
При размыкании и замыкании ключа


Слайд 11

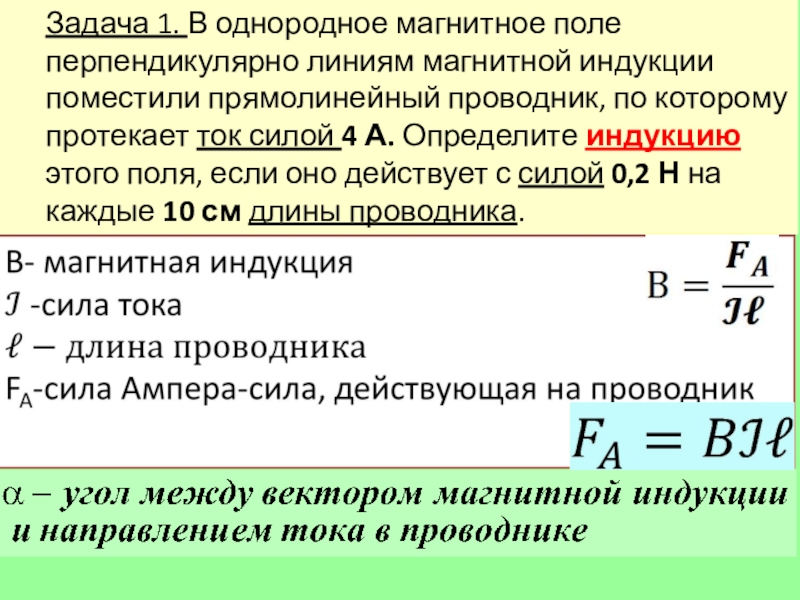

Задача 1. В однородное магнитное поле перпендикулярно линиям магнитной индукции поместили прямолинейный проводник, по которому протекает ток
Текст слайда:

Задача 1. В однородное магнитное поле перпендикулярно линиям магнитной индукции поместили прямолинейный проводник, по которому протекает ток силой 4 А. Определите индукцию этого поля, если оно действует с силой 0,2 Н на каждые 10 см длины проводника.


Слайд 12
Задача 1. В однородное магнитное поле перпендикулярно линиям магнитной индукции поместили прямолинейный проводник, по которому протекает ток
Текст слайда:

Задача 1. В однородное магнитное поле перпендикулярно линиям магнитной индукции поместили прямолинейный проводник, по которому протекает ток силой 4 А. Определите индукцию этого поля, если оно действует с силой 0,2 Н на каждые 10 см длины проводника.


Слайд 13

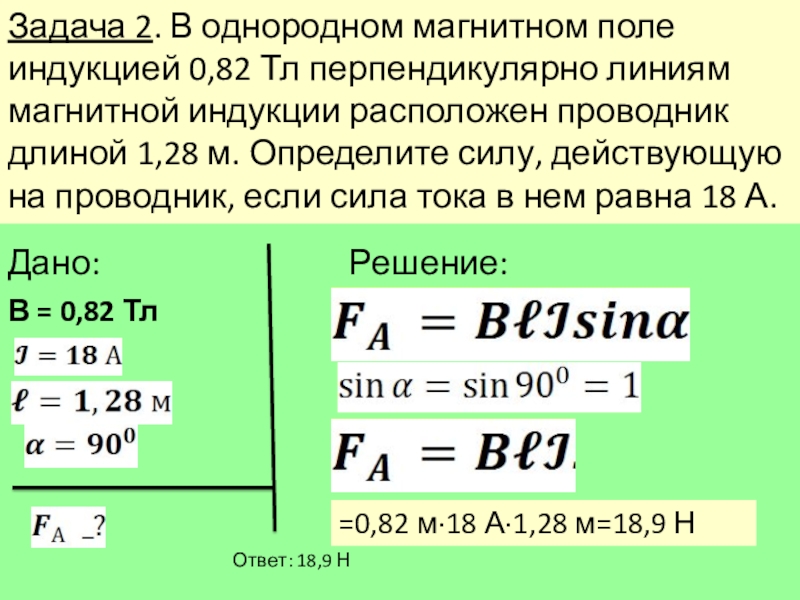

Задача 2. В однородном магнитном поле индукцией 0,82 Тл перпендикулярно линиям магнитной индукции расположен проводник длиной 1,28
Текст слайда:

Задача 2. В однородном магнитном поле индукцией 0,82 Тл перпендикулярно линиям магнитной индукции расположен проводник длиной 1,28 м. Определите силу, действующую на проводник, если сила тока в нем равна 18 А.


Слайд 14
Задача 2. В однородном магнитном поле индукцией 0,82 Тл перпендикулярно линиям магнитной индукции расположен проводник длиной 1,28
Текст слайда:

Задача 2. В однородном магнитном поле индукцией 0,82 Тл перпендикулярно линиям магнитной индукции расположен проводник длиной 1,28 м. Определите силу, действующую на проводник, если сила тока в нем равна 18 А.


Слайд 15

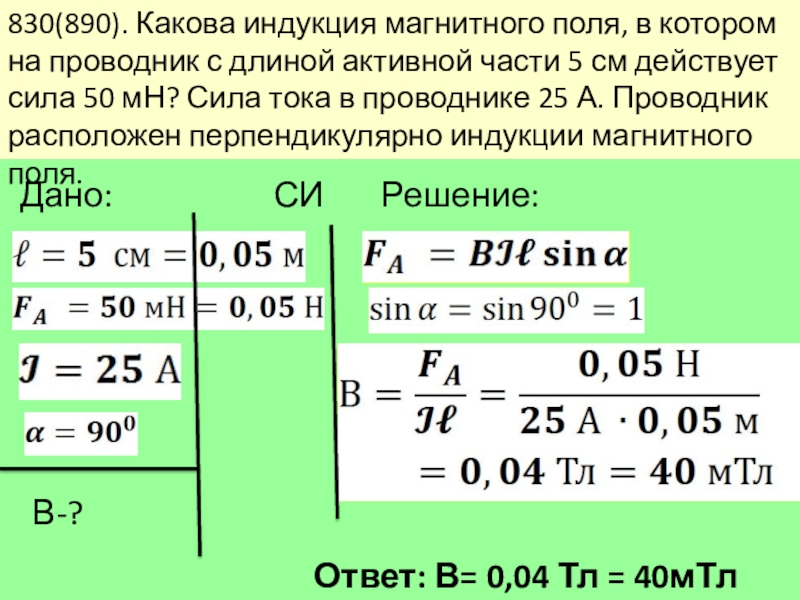

830(890). Какова индукция магнитного поля, в котором на проводник с длиной активной части 5 см действует сила
Текст слайда:

830(890). Какова индукция магнитного поля, в котором на проводник с длиной активной части
5 см действует сила 50 мН? Сила тока в проводнике 25 А. Проводник расположен перпендикулярно индукции магнитного поля.


Слайд 16
830(890). Какова индукция магнитного поля, в котором на проводник с длиной активной части 5 см действует сила
Текст слайда:

830(890). Какова индукция магнитного поля, в котором на проводник с длиной активной части 5 см действует сила 50 мН? Сила тока в проводнике 25 А. Проводник расположен перпендикулярно индукции магнитного поля.
