Презентация, доклад по теме Магнитное поле. Магнитное поле прямого тока. Магнитные линии

Содержание

Между проводниками с током возникают силы взаимодействия, которые называются магнитными силами. Опыт по взаимодействию проводника с током и магнитной стрелки проводникМагнитное поле и его графическое изображение. Неоднородное и однородное магнитное поля.д/з. п.42,43 ,44, упр.33,34 9

Слайд 1


Слайд 2Между проводниками с током возникают силы взаимодействия, которые называются магнитными силами.


Опыт по взаимодействию проводника с током и магнитной стрелки

проводник

Магнитное поле и его графическое изображение. Неоднородное и однородное магнитное поля.
д/з. п.42,43 ,44, упр.33,34 9 класс

1820 г. датский ученый Эрстед

Между проводниками с током возникают силы взаимодействия, которые называются магнитными силами. Опыт по взаимодействию проводника с током

Слайд 3При замыкании цепи магнитная стрелка отклоняется от своего первоначального положения.
При

размыкании цепи магнитная стрелка возвращается в свое начальное положение.
Проводник с током и магнитная стрелка взаимодействуют друг с другом.

Вокруг любого проводника
с электрическим током
существует
магнитное поле.
Магнитное поле
действует на магнитную
стрелку, отклоняя ее.

проводник

При замыкании цепи магнитная стрелка отклоняется от своего первоначального положения. При размыкании цепи магнитная стрелка возвращается в

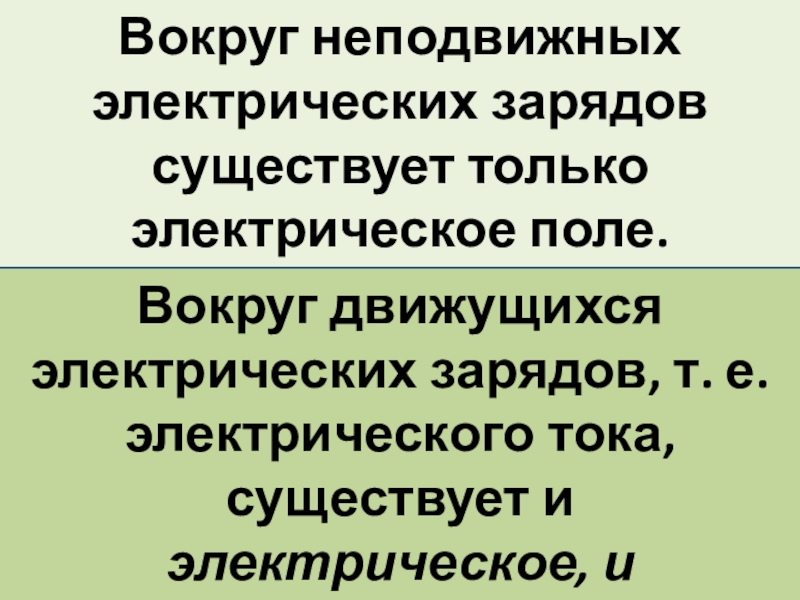

Слайд 4Вокруг движущихся электрических зарядов, т. е. электрического тока, существует и электрическое,

и магнитное поле.

Вокруг неподвижных электрических зарядов существует только электрическое поле.

Вокруг движущихся электрических зарядов, т. е. электрического тока, существует и электрическое, и магнитное поле. Вокруг неподвижных электрических

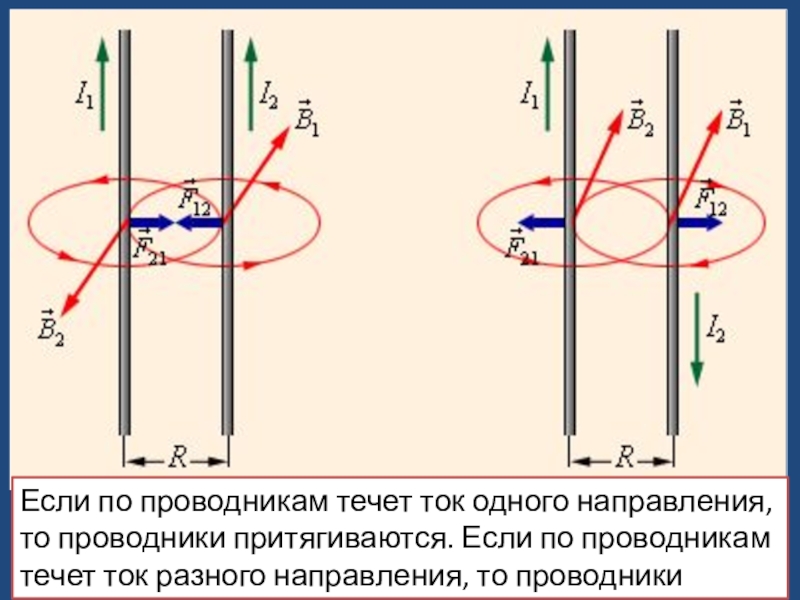

Слайд 5Если по проводникам течет ток одного направления, то проводники притягиваются. Если

по проводникам течет ток разного направления, то проводники отталкиваются.
Если по проводникам течет ток одного направления, то проводники притягиваются. Если по проводникам течет ток разного направления,

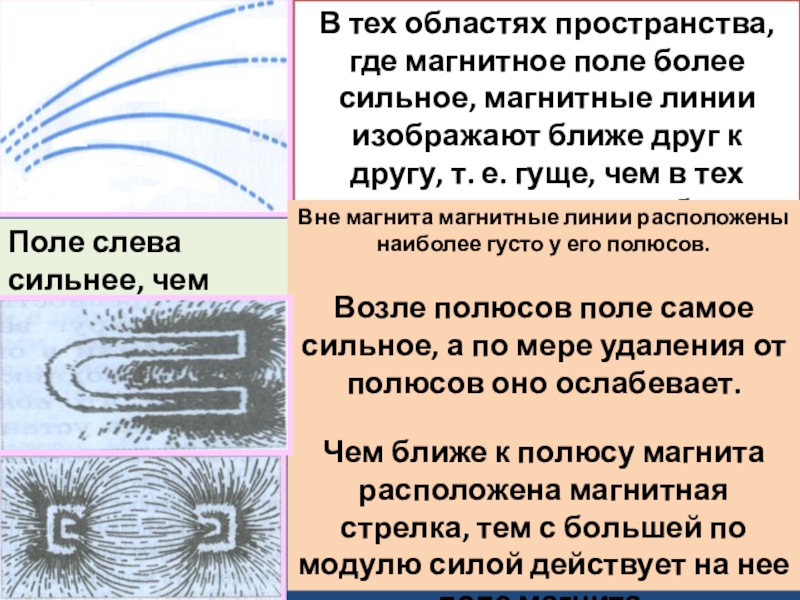

Слайд 6В тех областях пространства, где магнитное поле более сильное, магнитные линии

изображают ближе друг к другу, т. е. гуще, чем в тех местах, где поле слабее.

Поле слева сильнее, чем справа.

Вне магнита магнитные линии расположены наиболее густо у его полюсов.

Возле полюсов поле самое сильное, а по мере удаления от полюсов оно ослабевает.

Чем ближе к полюсу магнита расположена магнитная стрелка, тем с большей по модулю силой действует на нее поле магнита.

В тех областях пространства, где магнитное поле более сильное, магнитные линии изображают ближе друг к другу, т.

Слайд 7Упр.33 (1), стр.140

На рисунке 88 изображен участок ВС проводника с током.

Вокруг него в одной из плоскостей показаны линии магнитного поля, созданного этим током. Существует ли магнитное поле в точке А?

1.Магнитное поле в точке А существует.



Упр.33 (1), стр.140На рисунке 88 изображен участок ВС проводника с током. Вокруг него в одной из плоскостей

Слайд 8Упр.33(2).
На рисунке 88 изображены три точки: А, М, N. В

какой из них магнитное поле тока, протекающего по проводнику ВС, будет действовать на магнитную стрелку с наибольшей силой? с наименьшей силой?

2. Магнитное поле будет действовать на магнитную стрелку с наибольшей силой в точке N, с наименьшей – в точке М, т.к. чем дальше от проводника расположена точка, тем слабее магнитное поле. Это видно из того, что расстояние между концентрическими окружностями увеличивается.

Упр.33(2). На рисунке 88 изображены три точки: А, М, N. В какой из них магнитное поле тока,

Слайд 9П.44 . Неоднородное и однородное магнитное поле.

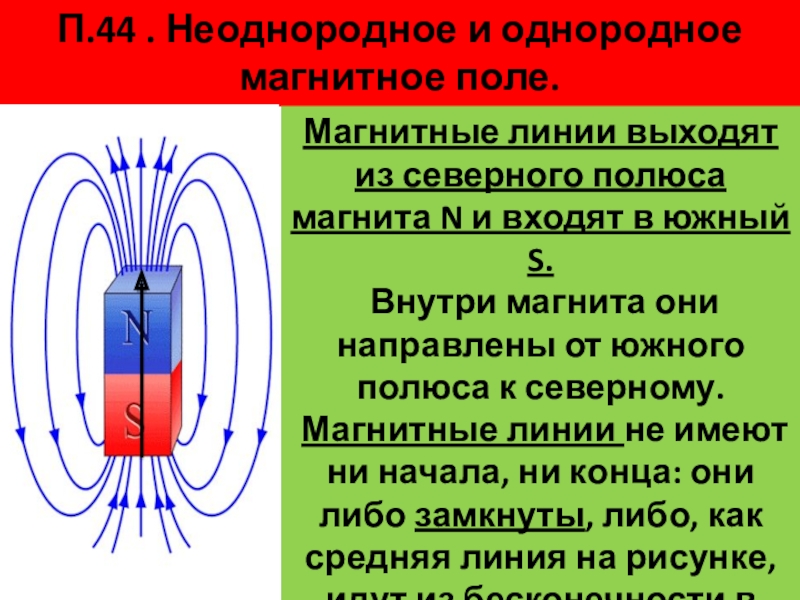

Магнитные линии выходят из

северного полюса магнита N и входят в южный S.
Внутри магнита они направлены от южного полюса к северному.
Магнитные линии не имеют ни начала, ни конца: они либо замкнуты, либо, как средняя линия на рисунке, идут из бесконечности в бесконечность.
П.44 . Неоднородное и однородное магнитное поле. Магнитные линии выходят из северного полюса магнита N и входят

Слайд 10Магнитные линии поля, созданного прямолинейным проводником с током, представляют собой концентрические

окружности, расстояние между которыми увеличивается по мере удаления от проводника. Проводник расположен перпендикулярно к плоскости чертежа. Кружочком обозначено сечение проводника.

Крестик означает ток, направленный от нас за чертеж, как- будто мы видим хвостовое оперение стрелы, направленной по току.

Точка означает, что ток направлен из-за чертежа к нам, как - будто мы видим острие стрелы, указывающей направление тока .

Магнитные линии поля, созданного прямолинейным проводником с током, представляют собой концентрические окружности, расстояние между которыми увеличивается по

Слайд 11Если линии однородного магнитного поля расположены перпендикулярно к плоскости чертежа
и

направлены от нас за чертеж, то их
изображают крестиками
(хвостовое оперение летящей от нас стрелы)

Если линии однородного магнитного поля расположены перпендикулярно к плоскости чертежа и направлены к нам из-за чертежа, то их изображают точками (острие стрелы,
летящей к нам)

Стр.143, рис.92,93

магнитные линии однородного магнитного поля параллельны друг другу и расположены с одинаковой густотой.

Если линии однородного магнитного поля расположены перпендикулярно к плоскости чертежа и направлены от нас за чертеж, то

Слайд 12Сила, с которой поле полосового магнита действует на помещенную в это

поле магнитную стрелку, в разных точках поля может быть различной как по модулю, так и по направлению.

Такое поле называется неоднородным . Линии неоднородного магнитного поля искривлены, их густота меняется от точки к точке.
Сила, с которой поле полосового магнита действует на помещенную в это поле магнитную стрелку, в разных точках

Слайд 13Упражнение 34
1. На рисунке 94 изображен проволочный виток с током и

линии создаваемого этим током магнитного поля.
а) Есть ли среди указанных на рисунке точек А, В, С и D такие, в которых поле действовало бы на магнитную стрелку с одинаковой по модулю силой? (АС = AD,
АЕ = BE.) Если такие точки есть, укажите их.
б) В какой из точек — А, В, С или D — поле действует на магнитную стрелку с наибольшей силой?
Упражнение 341. На рисунке 94 изображен проволочный виток с током и линии создаваемого этим током магнитного поля.а)	Есть

Слайд 14Тест «Магнитное поле»
Упражнение 1
1. На какие полюсы Земли указывает северный полюс

магнитной стрелки?
А. Южный географический и магнитный северный полюсы.
Б. Северный географический и магнитный южный полюсы.
В. Северный географический и магнитный северный полюсы.
Г. Южный географический и магнитный южный полюсы.

Тест «Магнитное поле»Упражнение 11. На какие полюсы Земли указывает северный полюс магнитной стрелки?А. Южный географический и магнитный

Слайд 15Тест «Магнитное поле»
Упражнение 2

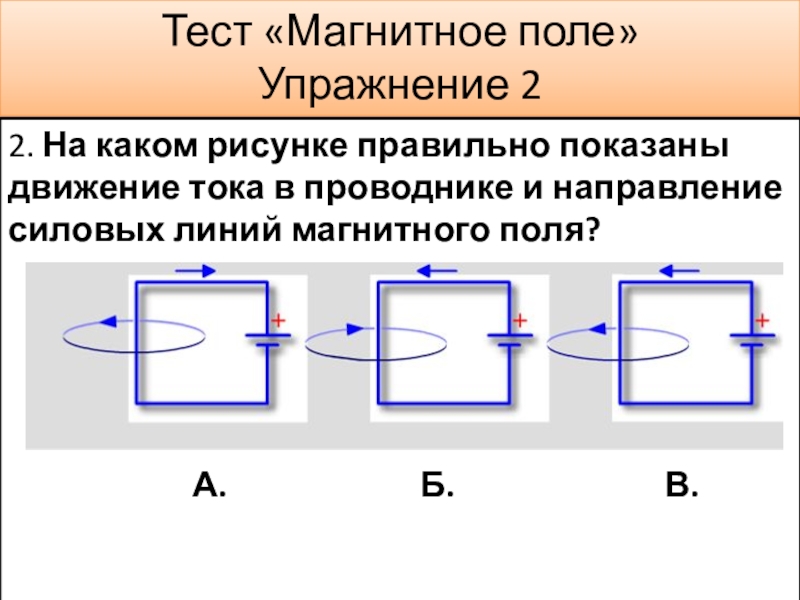

2. На каком рисунке правильно показаны движение тока

в проводнике и направление силовых линий магнитного поля?





А. Б. В.



Тест «Магнитное поле»Упражнение 22. На каком рисунке правильно показаны движение тока в проводнике и направление силовых линий

Слайд 16Тест «Магнитное поле»
Упражнение 3
3.Электродинамическая сила воздействует на …
А.стержневой магнит, помещённый в

поле другого магнита.
Б. проводник с током, помещённый в электрическое поле.
В. проводник с током, помещённый в магнитное поле.

Электродинамическая сила (сила, действующая на элементарный ток, помещённый в магнитное поле).

Тест «Магнитное поле»Упражнение 33.Электродинамическая сила воздействует на …А.стержневой магнит, помещённый в поле другого магнита.Б. проводник с током,

Слайд 17Тест «Магнитное поле»
Упражнение 4
4. В ситуации, изображённой на рисунке, действие электродинамической

силы направлено
А. влево.
Б. вправо.
В. вверх.
Г. вниз.





Тест «Магнитное поле»Упражнение 44. В ситуации, изображённой на рисунке, действие электродинамической силы направленоА. влево.Б. вправо.В. вверх.Г. вниз.

Слайд 18Тест «Магнитное поле»
Упражнение 5

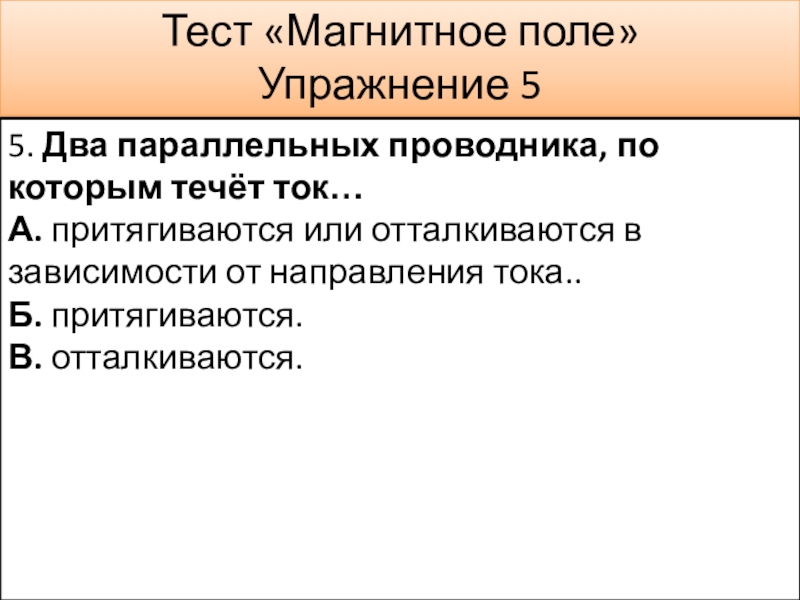

5. Два параллельных проводника, по которым течёт ток…
А.

притягиваются или отталкиваются в зависимости от направления тока..
Б. притягиваются.
В. отталкиваются.





Тест «Магнитное поле»Упражнение 55. Два параллельных проводника, по которым течёт ток…А. притягиваются или отталкиваются в зависимости от

Слайд 19Тест «Магнитное поле»
Упражнение 6
6. Домены - это…

А. магнитные поля, созданные отдельными

электронами.
Б. области намагниченности ферромагнетика.
В. магнитные поля, созданные атомами.





Тест «Магнитное поле»Упражнение 66. Домены - это…А. магнитные поля, созданные отдельными электронами.Б. области намагниченности ферромагнетика.В. магнитные поля,

Слайд 20Тест «Магнитное поле»
Упражнение 7

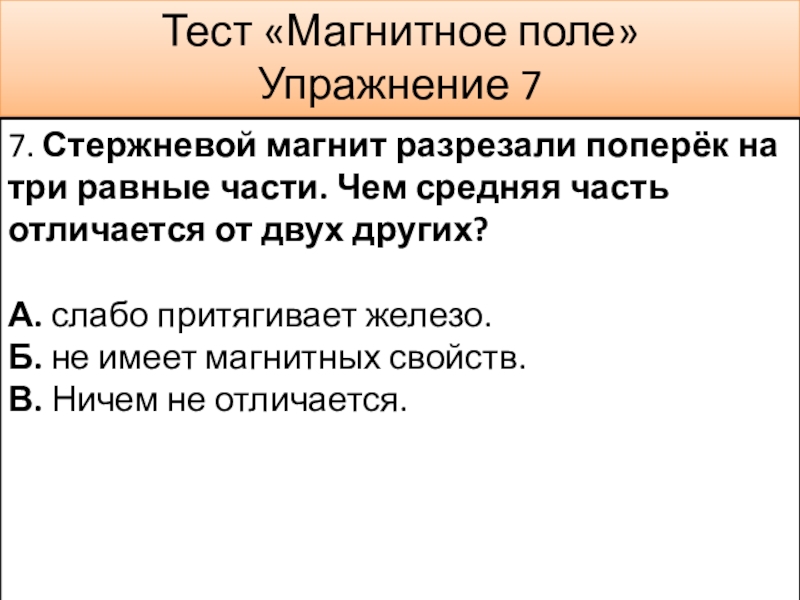

7. Стержневой магнит разрезали поперёк на три равные

части. Чем средняя часть отличается от двух других?

А. слабо притягивает железо.
Б. не имеет магнитных свойств.
В. Ничем не отличается.





Тест «Магнитное поле»Упражнение 77. Стержневой магнит разрезали поперёк на три равные части. Чем средняя часть отличается от

Слайд 21Тест «Магнитное поле»
Упражнение 8

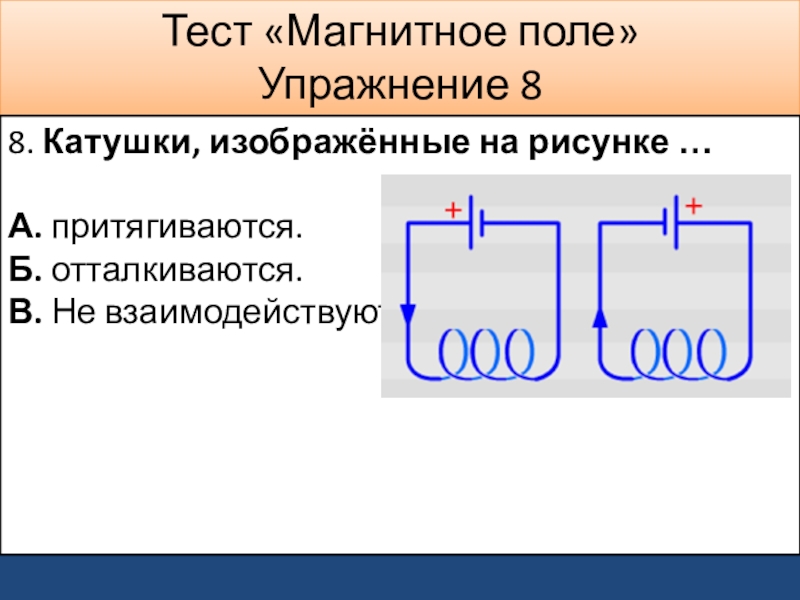

8. Катушки, изображённые на рисунке …

А. притягиваются.
Б. отталкиваются.
В.

Не взаимодействуют.





Тест «Магнитное поле»Упражнение 88. Катушки, изображённые на рисунке …А. притягиваются.Б. отталкиваются.В. Не взаимодействуют.

Слайд 22Тест «Магнитное поле»
Упражнение 9

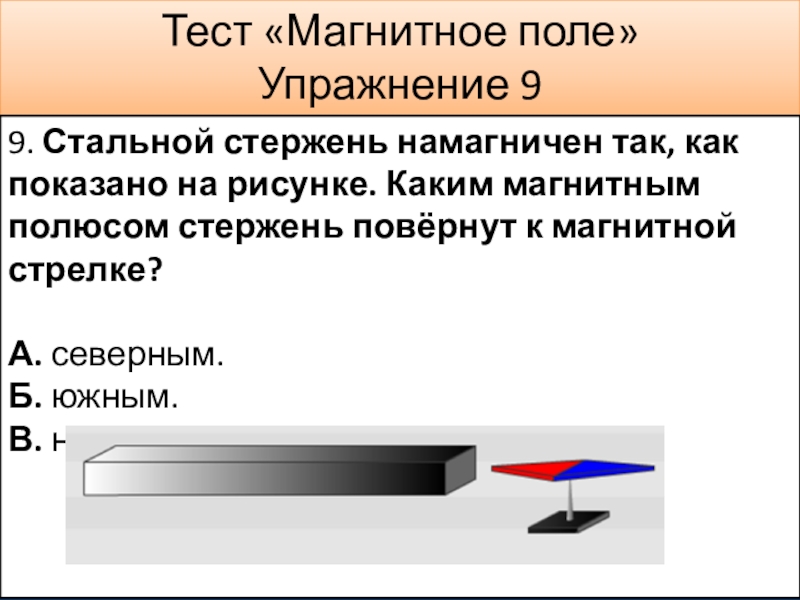

9. Стальной стержень намагничен так, как показано на

рисунке. Каким магнитным полюсом стержень повёрнут к магнитной стрелке?

А. северным.
Б. южным.
В. не хватает данных для ответа.




Тест «Магнитное поле»Упражнение 99. Стальной стержень намагничен так, как показано на рисунке. Каким магнитным полюсом стержень повёрнут

Слайд 23Тест «Магнитное поле»
Упражнение 10

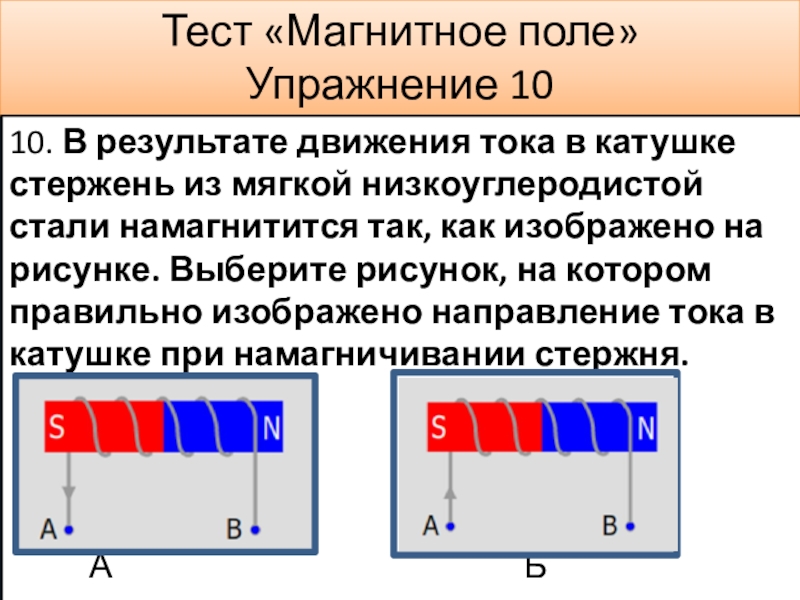

10. В результате движения тока в катушке стержень

из мягкой низкоуглеродистой стали намагнитится так, как изображено на рисунке. Выберите рисунок, на котором правильно изображено направление тока в катушке при намагничивании стержня.




А Б




Тест «Магнитное поле»Упражнение 1010. В результате движения тока в катушке стержень из мягкой низкоуглеродистой стали намагнитится так,

Слайд 24Тест «Магнитное поле»
Упражнение 11
11. Определите знаки полюсов источника питания, подключенного к

катушке.
1. А -плюс, В-минус
2. А -минус, В-плюс







Правило правой руки:
если обхватить соленоид ладонью правой руки, направив четыре пальца по направлению тока в витках, то отставленный на 900 большой палец покажет направление линий магнитного поля внутри соленоида (направление на северный полюс N)

Тест «Магнитное поле»Упражнение 1111. Определите знаки полюсов источника питания, подключенного к катушке.  1. А -плюс, В-минус

Слайд 25Тест «Магнитное поле»
Упражнение 12

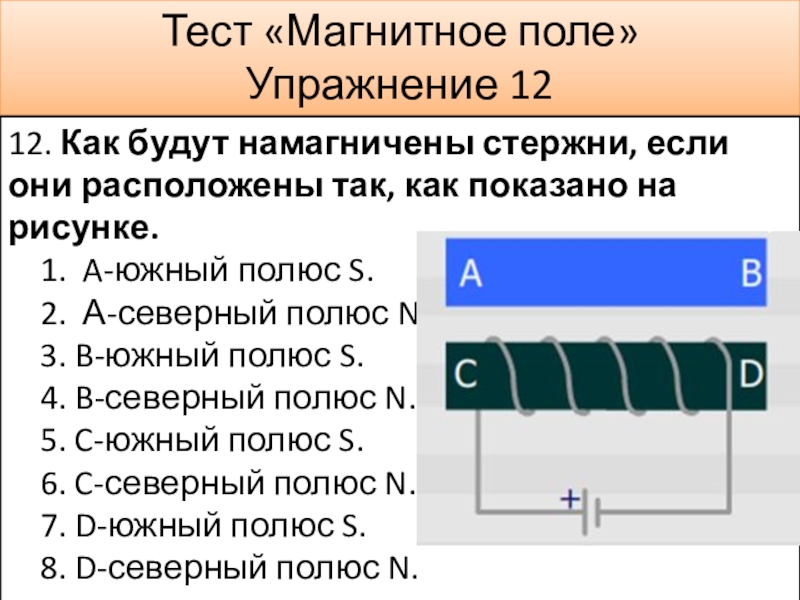

12. Как будут намагничены стержни, если они расположены

так, как показано на рисунке.
1. A-южный полюс S.
2. А-северный полюс N.
3. B-южный полюс S.
4. B-северный полюс N.
5. C-южный полюс S.
6. C-северный полюс N.
7. D-южный полюс S.
8. D-северный полюс N.


Тест «Магнитное поле»Упражнение 1212. Как будут намагничены стержни, если они расположены так, как показано на рисунке.

Слайд 26Тест «Магнитное поле»
Упражнение 13

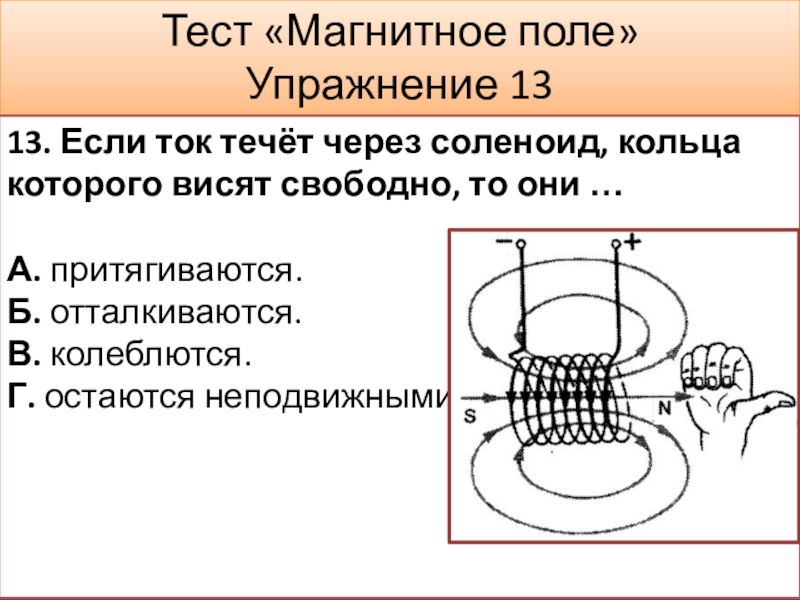

13. Если ток течёт через соленоид, кольца которого

висят свободно, то они …

А. притягиваются.
Б. отталкиваются.
В. колеблются.
Г. остаются неподвижными.




Тест «Магнитное поле»Упражнение 1313. Если ток течёт через соленоид, кольца которого висят свободно, то они …А. притягиваются.Б.

Слайд 27Тест «Магнитное поле»
Упражнение 14

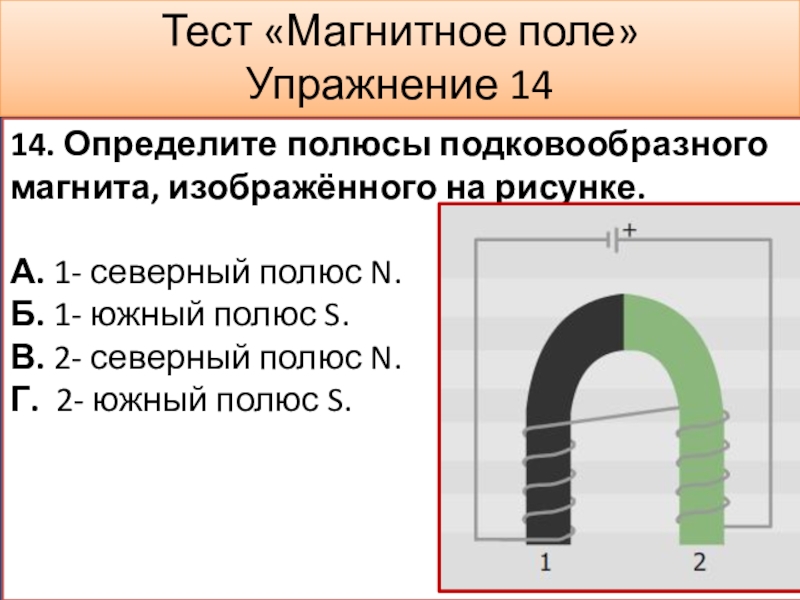

14. Определите полюсы подковообразного магнита, изображённого на рисунке.

А.

1- северный полюс N.
Б. 1- южный полюс S.
В. 2- северный полюс N.
Г. 2- южный полюс S.




Тест «Магнитное поле»Упражнение 1414. Определите полюсы подковообразного магнита, изображённого на рисунке.А. 1- северный полюс N.Б. 1- южный

Слайд 28Тест «Магнитное поле»
Упражнение 15
15. На каком из рисунков правильно изображены линии

магнитного поля между южными полюсами двух стержневых магнитов?
А.


Б.

В.


Тест «Магнитное поле»Упражнение 1515. На каком из рисунков правильно изображены линии магнитного поля между южными полюсами двух
